综合天花图是结合天花布置,灯具,暖通,给排水,电气等各专业综合出具的图纸,对复杂的顶面施工具有指导意义,可以减少各专业之间的点位冲突,管线打架等问题。作为设计师,特别是从业不久的设计师来说,独立的绘制与把控综合天花图,是非常考验设计师的综合能力。


所以,本期内容我们来浅谈关于综合天花图的一些原则与要点,主要帮你解决下列问题:



1、标准的综合天花图需要包含哪些要素?

2、如何快速而标准的绘制综合天花图?

3、给排水,强弱电、消防暖通老和我打架,怎么办?




一.标准的综合天花图长什么样


延续我们前面讲专业图纸的逻辑与思路,这次,还是先来看看标准的图纸长什么样。关于综合天花布置图,我们罗列了详细的内容清单:



遇到综合天花不会做?这6个步骤教到你!

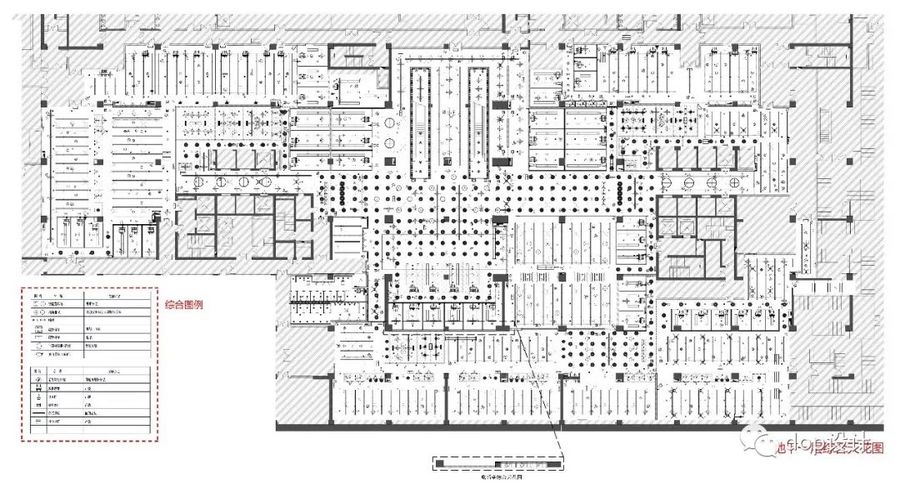

某项目综合天花图↑(点击查看大图)



如上图所示,标准的综合天花图,必须包含下面这些要素:


1、.各类灯具

2.、风口(空调风口,排烟口)

3.、喷淋(隐藏式,侧喷,下喷)

4.、烟感,喇叭

5.、检修口

6.、疏散指示

7.、监控摄像

8.、防火卷帘(双轨,单轨卷帘)

9.、挡烟垂壁

10、天花艺术装置(艺术品)

11、图例说明


接下来,一起看看各专业的末端点位图例长什么样:


(与材料编号一样,各个设计公司的图例都不一样,下列图例仅供参考)



施工装修

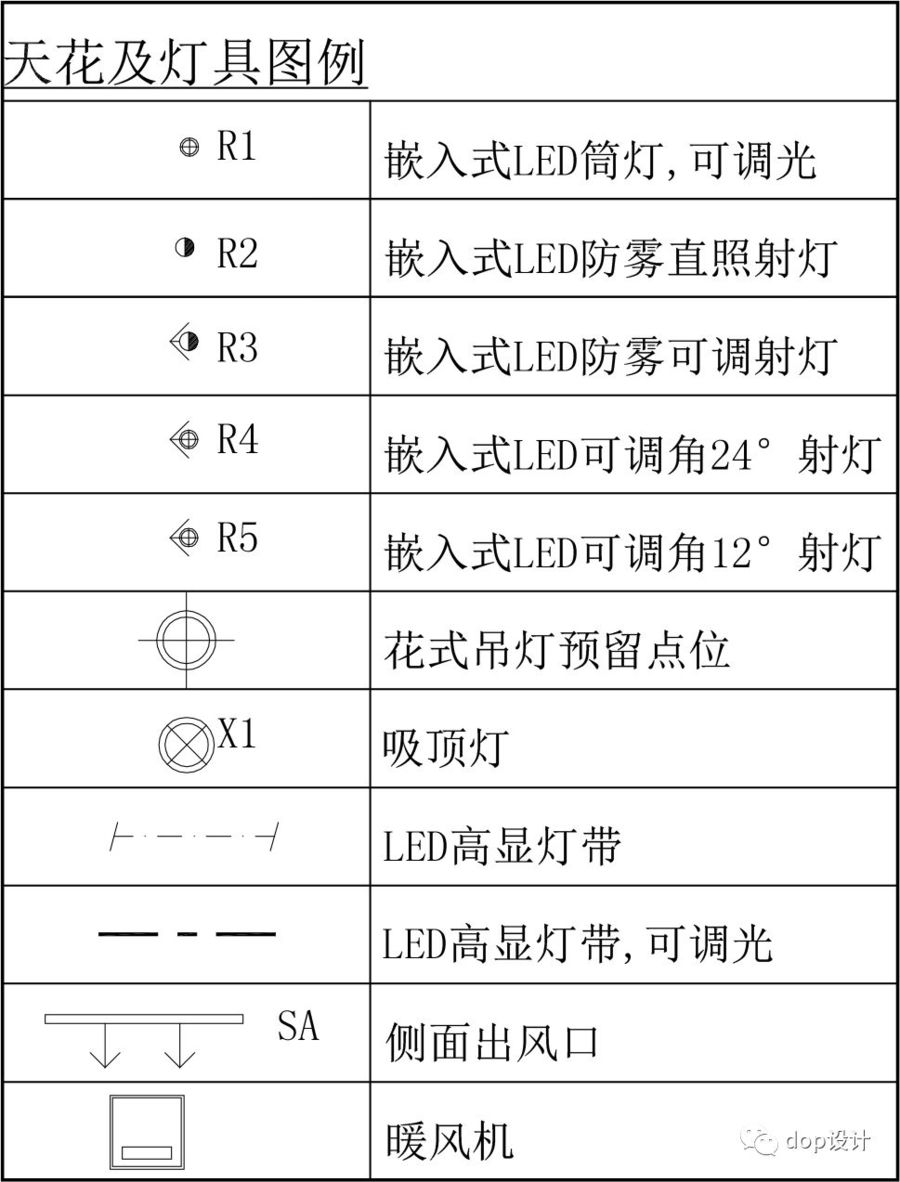

常见装饰天花点位图例↑



空间设计

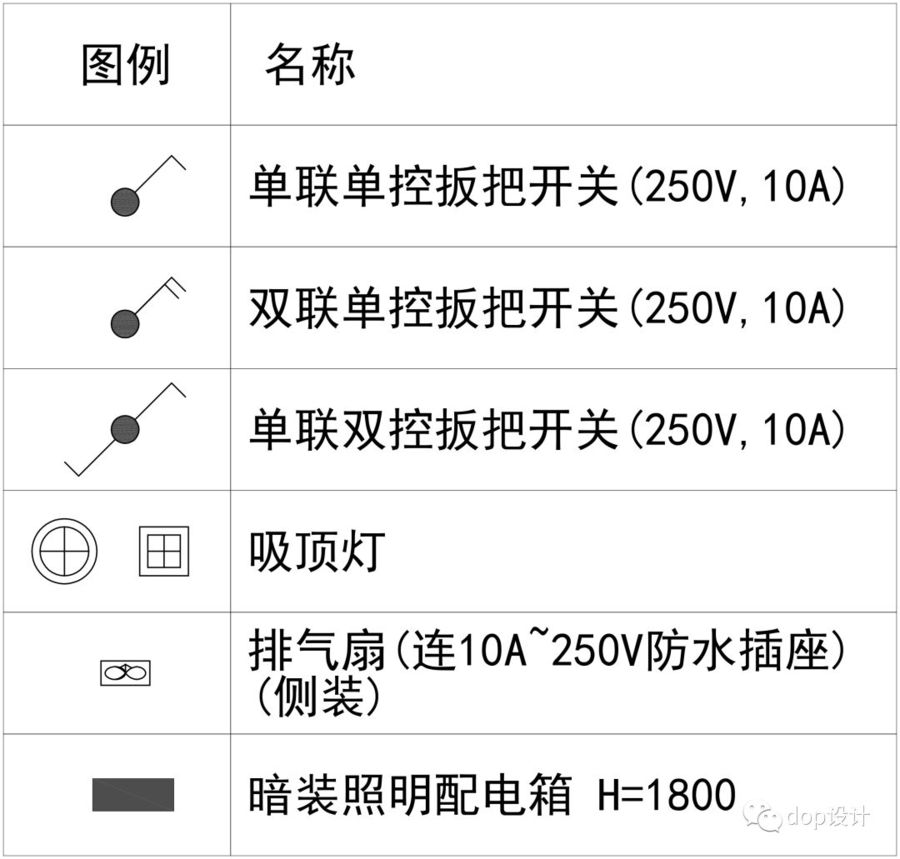

电气照明图例↑



工艺交流

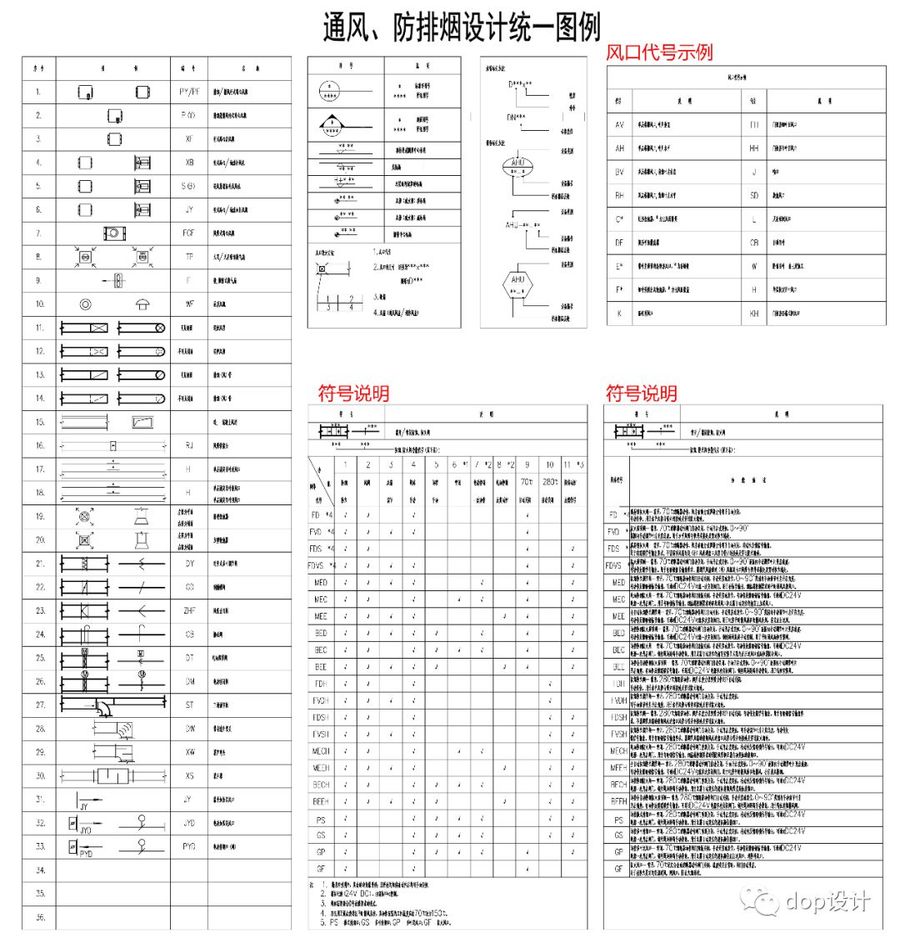

通风排烟图例↑



天花工艺

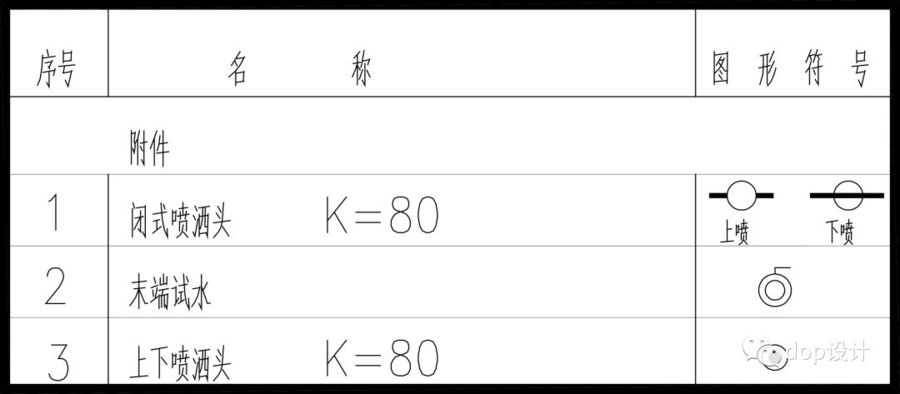

喷淋图例↑


二.综合天花布置图的深化步骤


作为装饰设计方,我们拿到各专业出具的图纸后,第一件事是进行相应的“叠图”工作,然后根据要求调整末端点位,调整管线位置等等、最终达到:“将所有的专业在天花上的末端点位,合理的整合在一起,最终指导施工”的目的,这也是综合天花图的主要意义所在。



因此,我把绘制综合天花图的流程简化为下列6个步骤,便于你理解与应用:



1、绘制天花布置图:


扮家家室内设计网

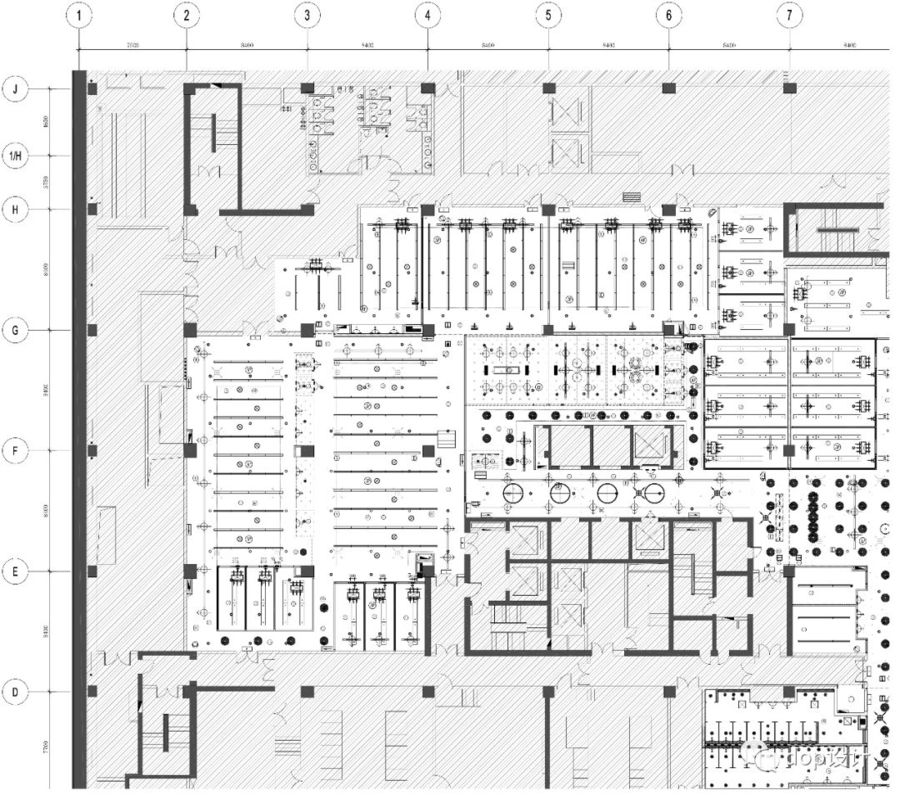

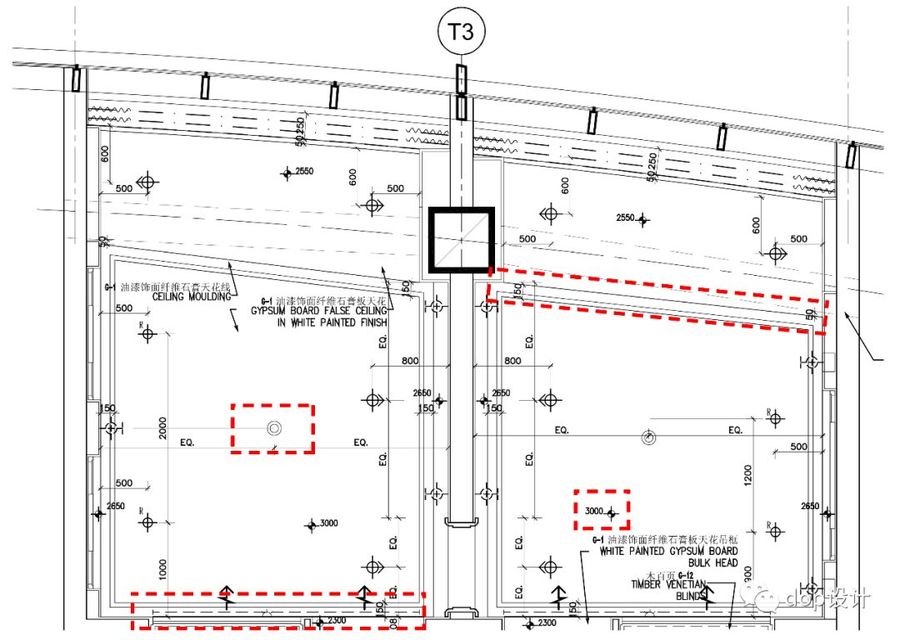

天花布置图局部↑


综合天花是在装饰天花布置图的基础上进行深化绘制的,所以需要室内设计师先把天花造型确定下来,重点把控天花标高,材质,天花造型,装饰灯具与工程灯具等。


2、调整二次机电末端点位位置:



遇到综合天花不会做?这6个步骤教到你!

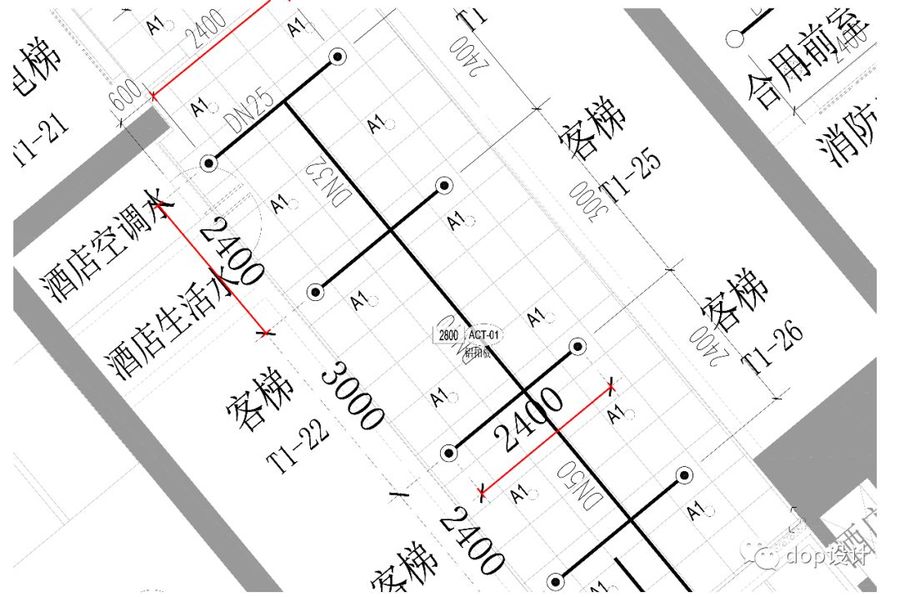

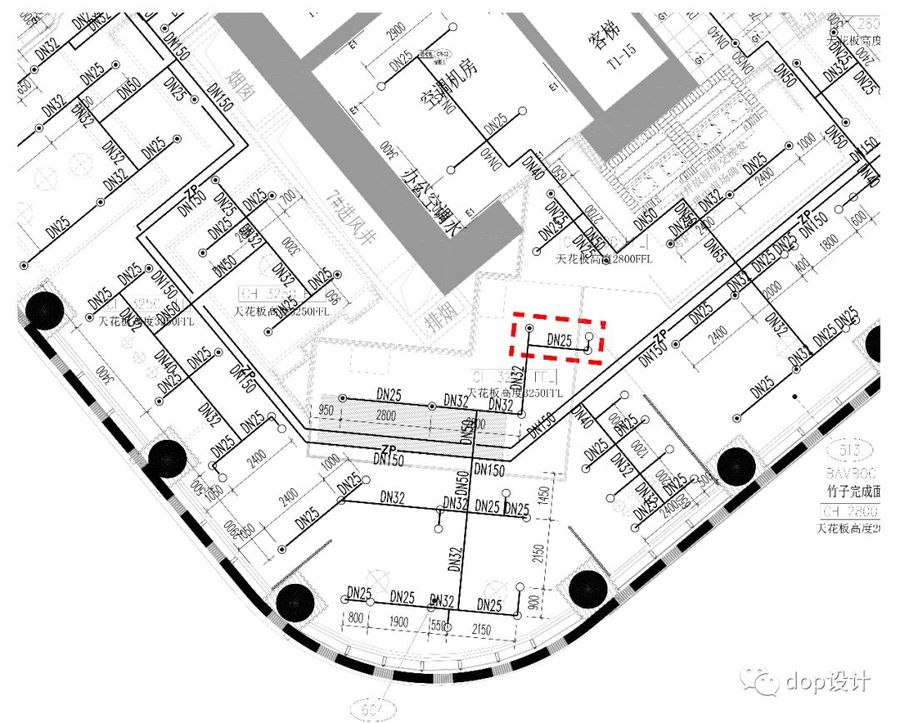

喷淋点位局部图纸↑



施工装修

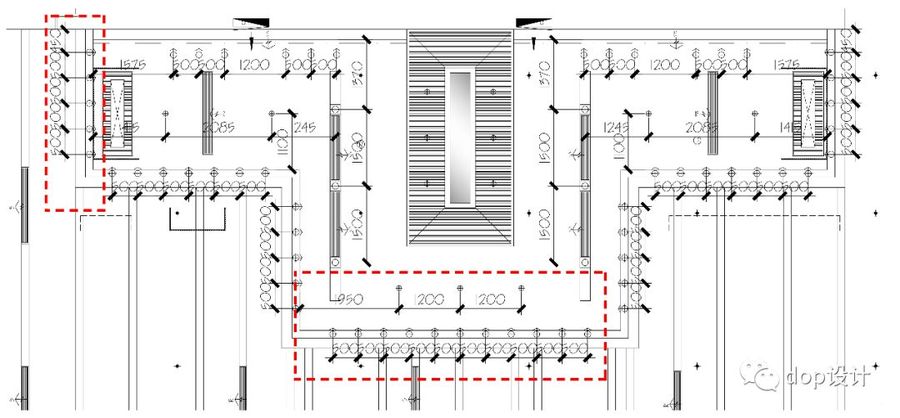

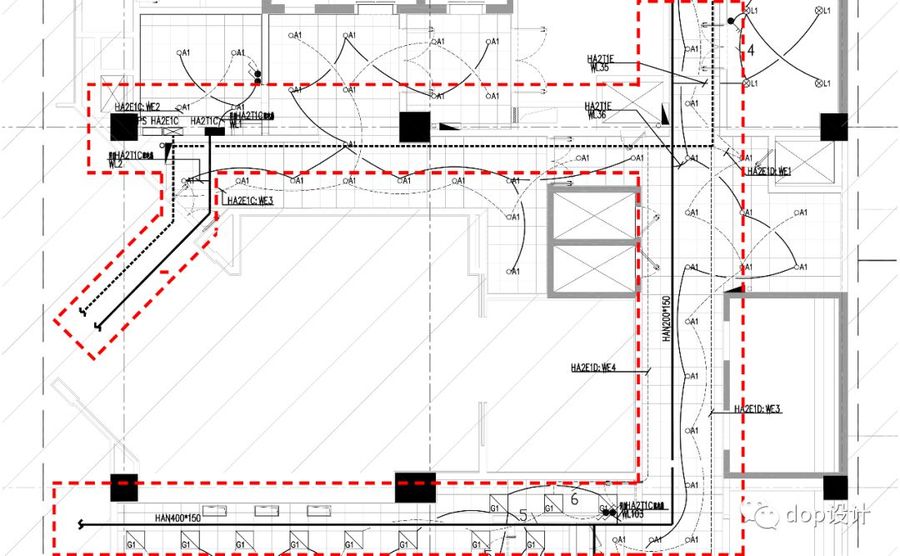

电气专业局部图纸↑


a、当室内设计方的天花布置图绘制完成后,接下来应当把相关配合单位的深化图纸整合起来,统一将各单位的末端点位“叠”在天花布置图上(包含消防,强弱电,暖通点位等),检查各专业的末端点位是否与装饰天花布置图的造型及标高冲突。



空间设计

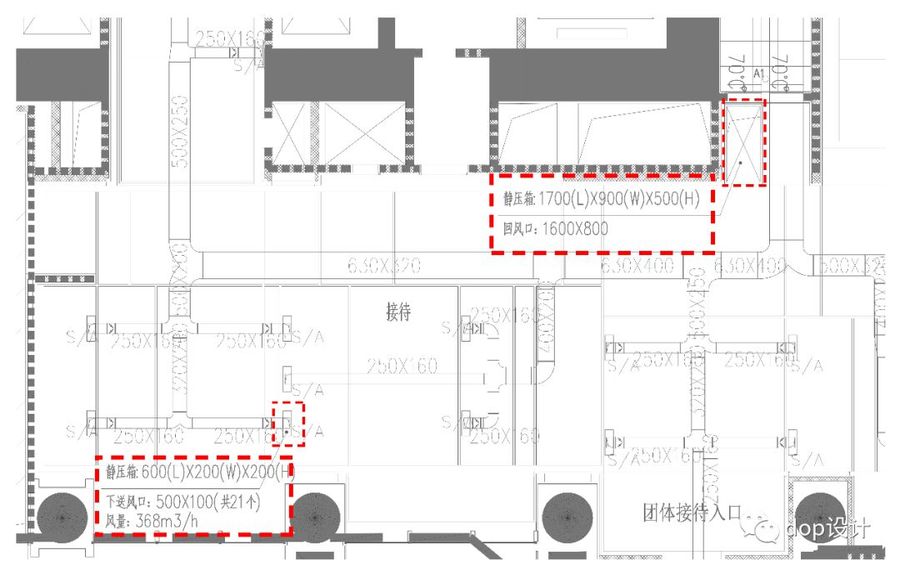

暖通图纸局部↑


b、尤其是对暖通风口的定位,格外要留意。因为风管在吊顶上是大物体,会影响标高。所以,在设计师确定风口位置后,一定要将需要的风口造型,尺寸,和暖通设计师沟通,协商之后达成共识,完成暖通深化部分图纸。



c、叠好图后,应当以装饰天花布置图为主,根据天花标高,造型等信息,对相关配合单位的点位进行微调。形成初步的综合天花图。


3、将综合天花图初稿交由各配合单位复核:


把已经初步成型的综合天花图交给各个相关配合专业,要求其按照综合天花图的点位进行调整,并检查综合天花图的点位能否实现。



4、根据各专业综合意见整合图纸:




工艺交流

各专业图纸叠图↑


进行到这一步时,必然会碰到配合专业的点位与装饰装饰打架,甚至各专业点位之间互相打架的情况,所以,做到这一步,一定要事无巨细的把各专业打架的情况以「分部分项」清单的形式记录下来。为下一个步骤做好充足的准备。


5、协调各专业之间冲突:


a、根据统计出来的问题清单,与各专业设计师碰头,根据现场情况和各专业间的冲突,进行碰撞点位的协调与调整,如:喷淋和灯打架,烟感和喷淋打架,喇叭跟灯打架等。



b、直至各专业的点位和管道最终与装饰效果不冲突后,综合天花图的点位布置工作才算完成。


6、整理图纸工作:


协调会议完成后,最后根据会议的结果,将各专业的图纸及反馈意见汇总到装饰设计出,由我们做最后的整理出图工作。



最终,这份整合了各专业在天花上点位的图纸,就可以签字盖章出蓝图了。



你看,看似简单的综合天花图竟然需要动用那么多专业的人来共同完成。所以,在我们绘制综合天花图时一定要细心,否则一个不小心,可能又会重头召集各专业的人员开会,这样一来不仅费时费力,还会降低室内设计方在各专业设计方心中的地位,对后期的工作开展极为不利。



(以上是针对中大型正规项目中的综合天花图绘制流程进行的解析,对于中小型项目同样适用,只不过可能不会那么繁琐)


三.综合天花图的设计要点


稍微了解综合天花图的标准与绘制流程后,最后我们来看看每个设计师都应当知道的关于综合天花图的设计要点:



细节规范



1、暖通系统:暖通板块提到,空调点位主要包括出(回)风口,排风口和新风风口,它们一进一出为一组,有出风口必然就有回风口,所以在排查空调点位时,如果只出现一个风口时,则需要检查各暖通的图纸,看看是否漏掉风口点位。



2、给排水系统,喷淋布置原则:



天花工艺

喷淋点位具体↑


a、两个喷淋头间距需≥2400mm,但不得>3600mm。喷淋头距墙不得超过1500mm~1800mm,离墙最小不得<500mm,否则会影响喷淋出水效果。


b、当吊顶内部空间高度>800mm时,需要使用上下喷头。防止吊顶内部的火势蔓延。


C、室内空间高度达到8米~12米之间时,需要用特殊型号的喷淋头,喷淋头间距不得>3000mm。当空间高度超过12米时,必须使用消防水炮,水炮的按照距离根据水炮的规格型号而定。如商场空间,酒店大堂空间,宴会厅等区域。


3、电气系统:综合天花图上的强弱电点位至少应当包含:烟感,消防喇叭,逃生标志(吊装),安全出口标志、应急照明等。若你的综合天花图上没有这些点位,需排查各专业图纸,并根据空间类型提出设计问题,避免遗漏。


调整原则



综合天花图解决的最重要的问题就是“各专业之间的碰撞”。因为,当遇到各专业碰撞时,我们需要对它们的末端点位进行调整,所以下面这些原则可以帮到你合理的调整它们:


1、装饰效果优先原则:



扮家家室内设计网

灯位尺寸图局部↑



暖通风口,给排水管道、强弱电点位都属于装饰层以下的构造,调整它们的位置并不会影响到后期的安全问题,所以,当这些点位与灯具点位发生冲突时,可优先满足灯具的位置。



因为灯具相对其它点位而言是最不易移动的。灯与灯之间的距离一般都是等距或者有规律排布的,动一个可能其它灯具位置都需要调整,所以一般其它专业点位都是让着它的。况且这些点位的调整并不会影响到后期使用的安全,同时合理的调整这些点位还能起到美化吊顶的作用,一举两得。



各专业末端点位从“不建议移动”到“可以移动”的优先级顺序为:



灯位>喷淋≥风口>烟感≥喇叭



为什么烟感和喇叭会在最后,存在感那么低呢?



因为烟感和喇叭的规范间距较大,稍微挪动几十公分是没有任何关系的,改动起来最方便。而喷淋的间距调整在2400mm-3600mm以内,所以可调控范围也相对宽泛。



相信当我们清楚了各个专业间孰轻孰重的关系,和各个末端点位的可调控范围之后,我们再和给排水,暖通,电气专业的工程师沟通专业细节和协调工作的底气上都会倍增,也极大减少了图纸返工几率,所以本期内容是天花布置图中很重要的一环,希望在你以后的工作中,这些知识点能够帮你少走弯路。


总结回顾


绘制综合天花图是设计制图板块难度很大的部分,因为其涉及到设计师对于其他专业知识的了解以及需要于各专业设计师斗智斗勇,是很考验设计师的一张图。所以,本期由浅入深的解析了设计师应该了解的综合天花图的重点知识,主要讲到了下面这些知识点:



1、综合天花上各专业的末端点位包括哪些内容,同时罗列了各专业的图例表达样板。并在网盘内给到综合天花图的源文件,供你学习与参考。



2、通过6个步骤,协调各专业设计人员,结合现场情况出具能用于指导现场的综合天花图。



3、调整点位时需要考虑各自专业的规范要求,同时应该知道一些把控原则,所以。最后我们花了点时间了解了一些数据规定和把控原则。

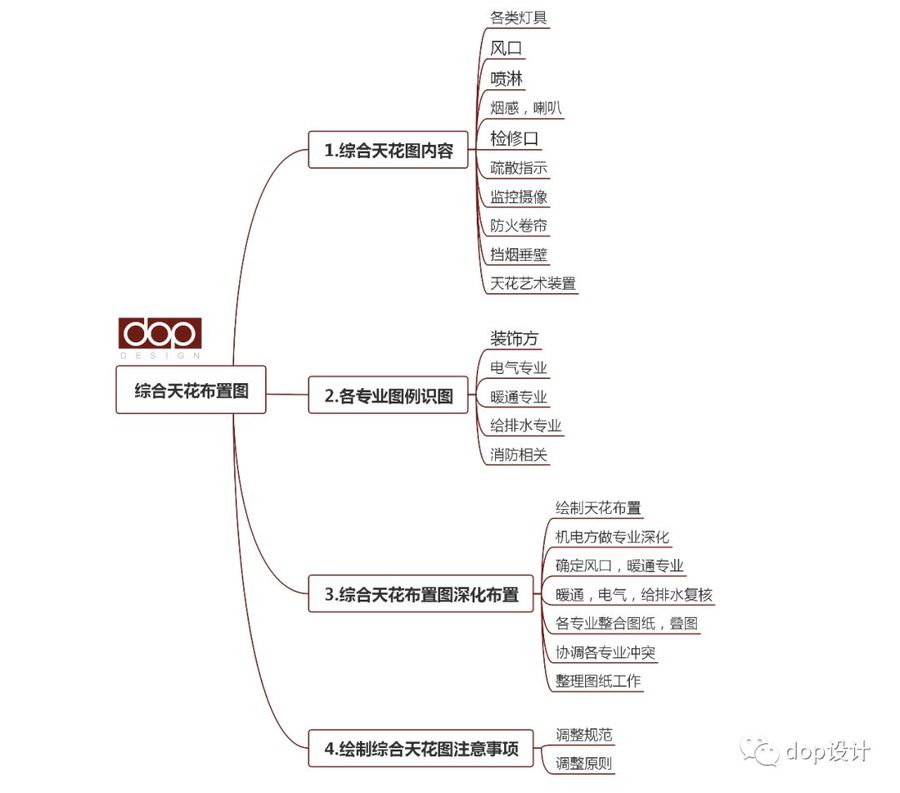

本期思维导图精讲:


遇到综合天花不会做?这6个步骤教到你!





图纸
