【魏哲建模图文】波浪条纹造型墙-新手推荐

正在参与:建模图文推荐

老师:魏哲

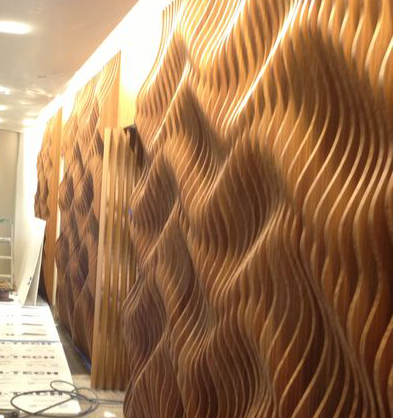

前言:波浪条纹造型墙

软件:3Dmax 2016

知识点:二维条纹造型墙制作

扮家家室内设计网

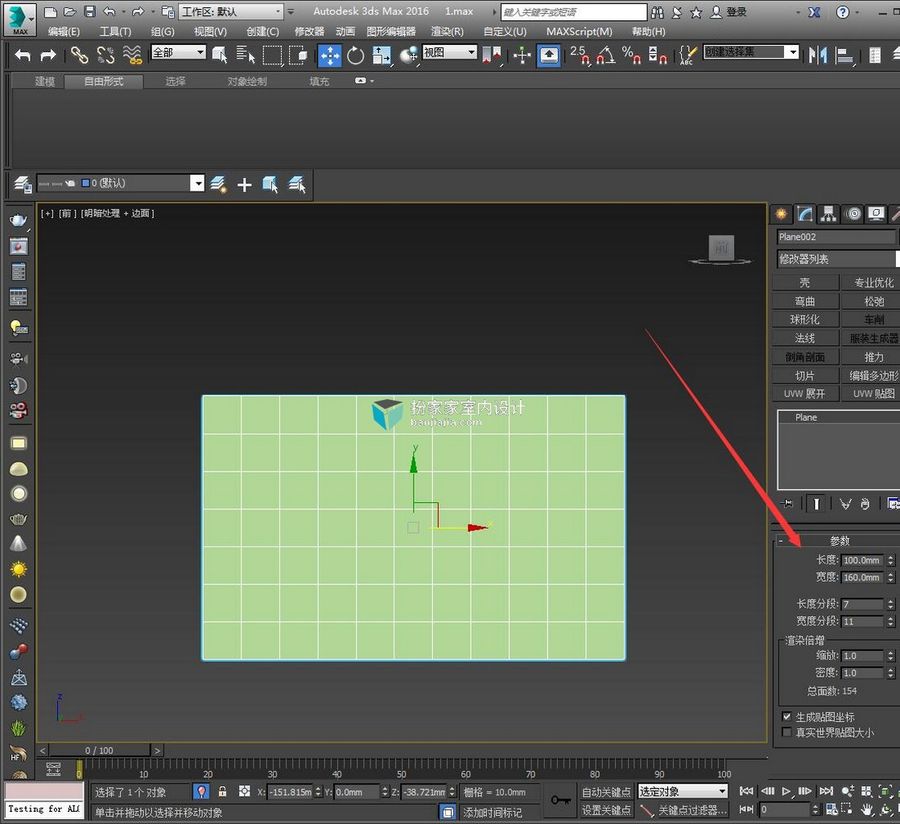

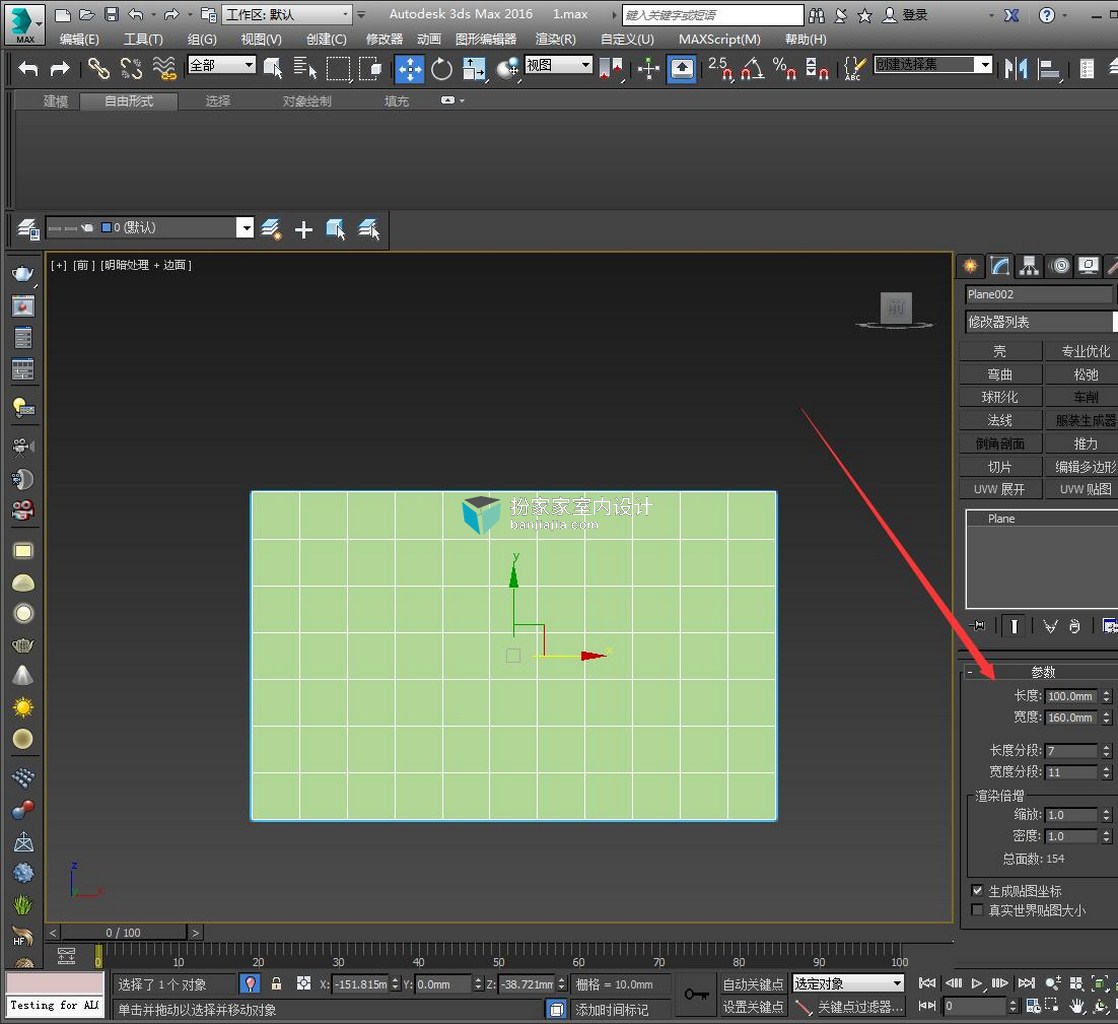

1,创建平面-长宽100*160-分段7*112,转为多边形-点层级调节横向线段-如图【魏哲建模图文】波浪条纹造型墙-新手推荐

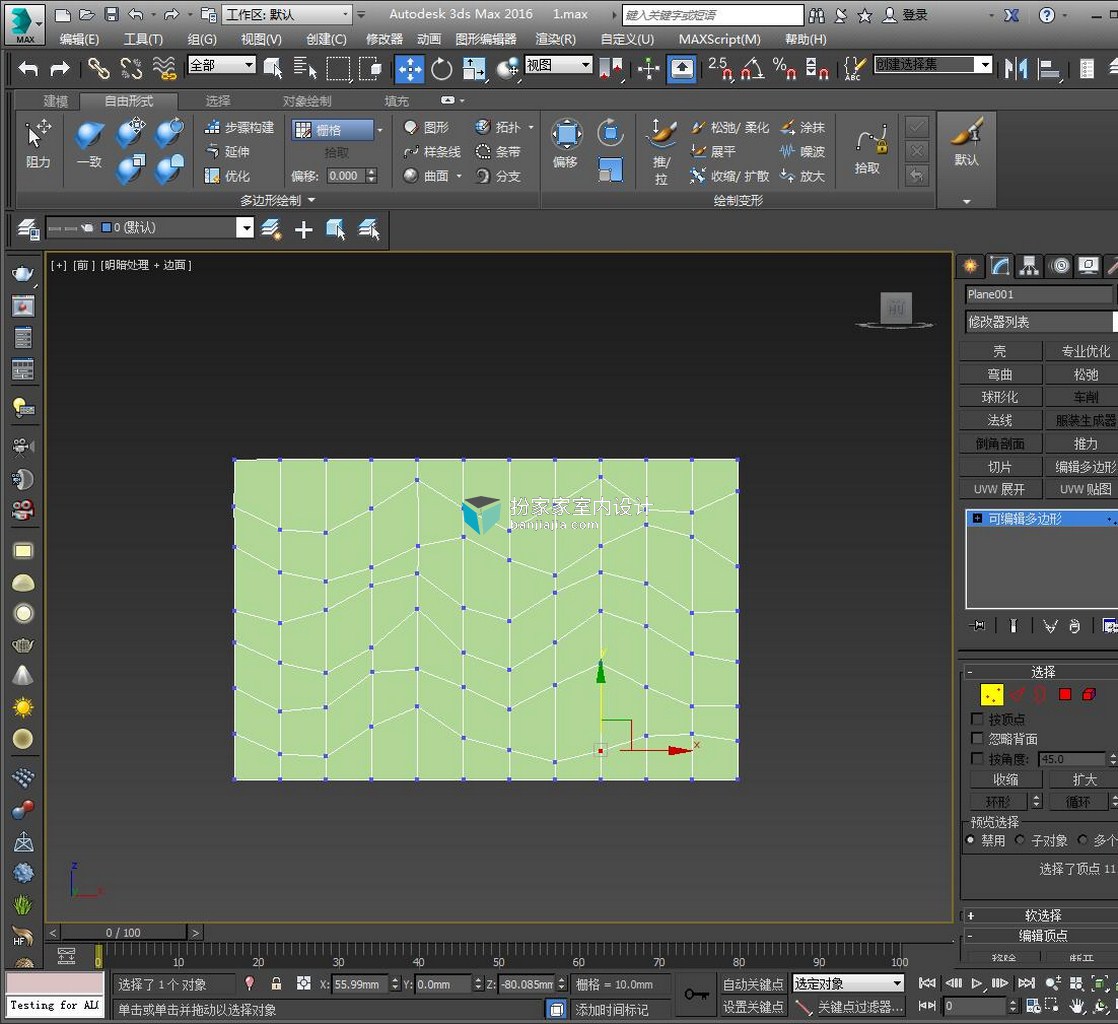

2,转为多边形-点层级调节横向线段-如图建模图文

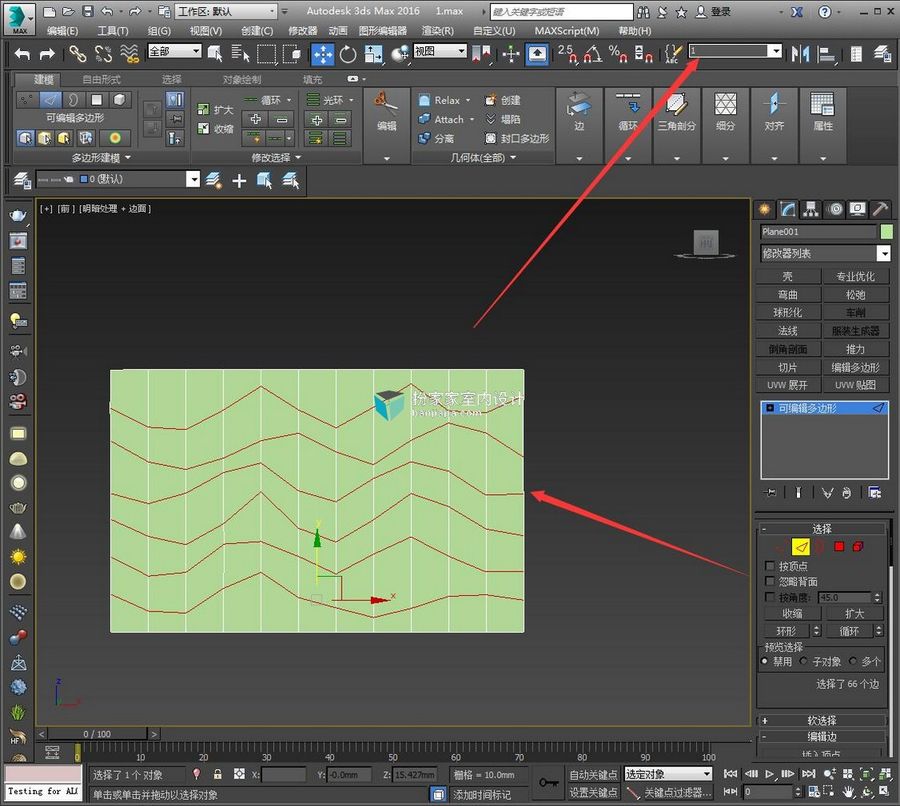

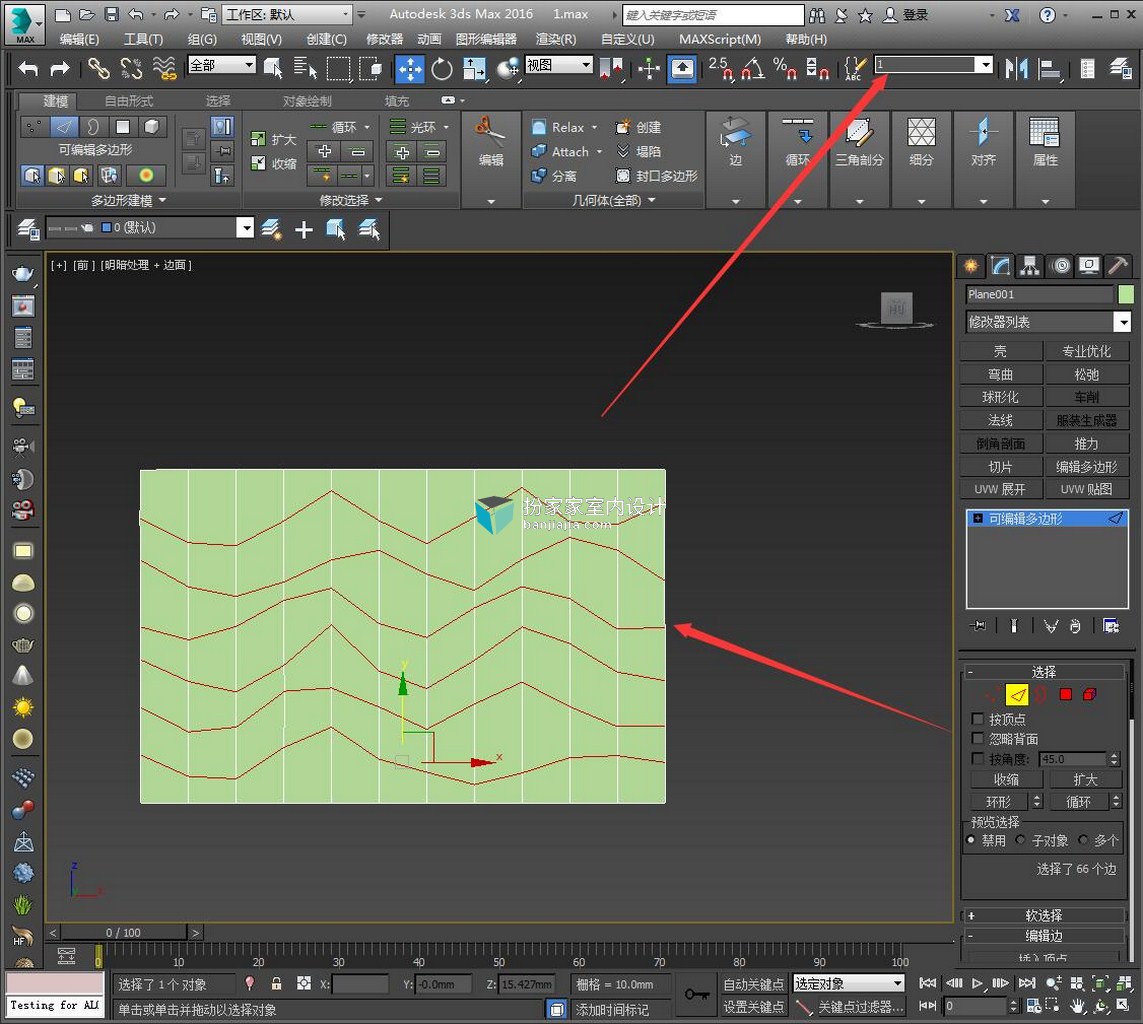

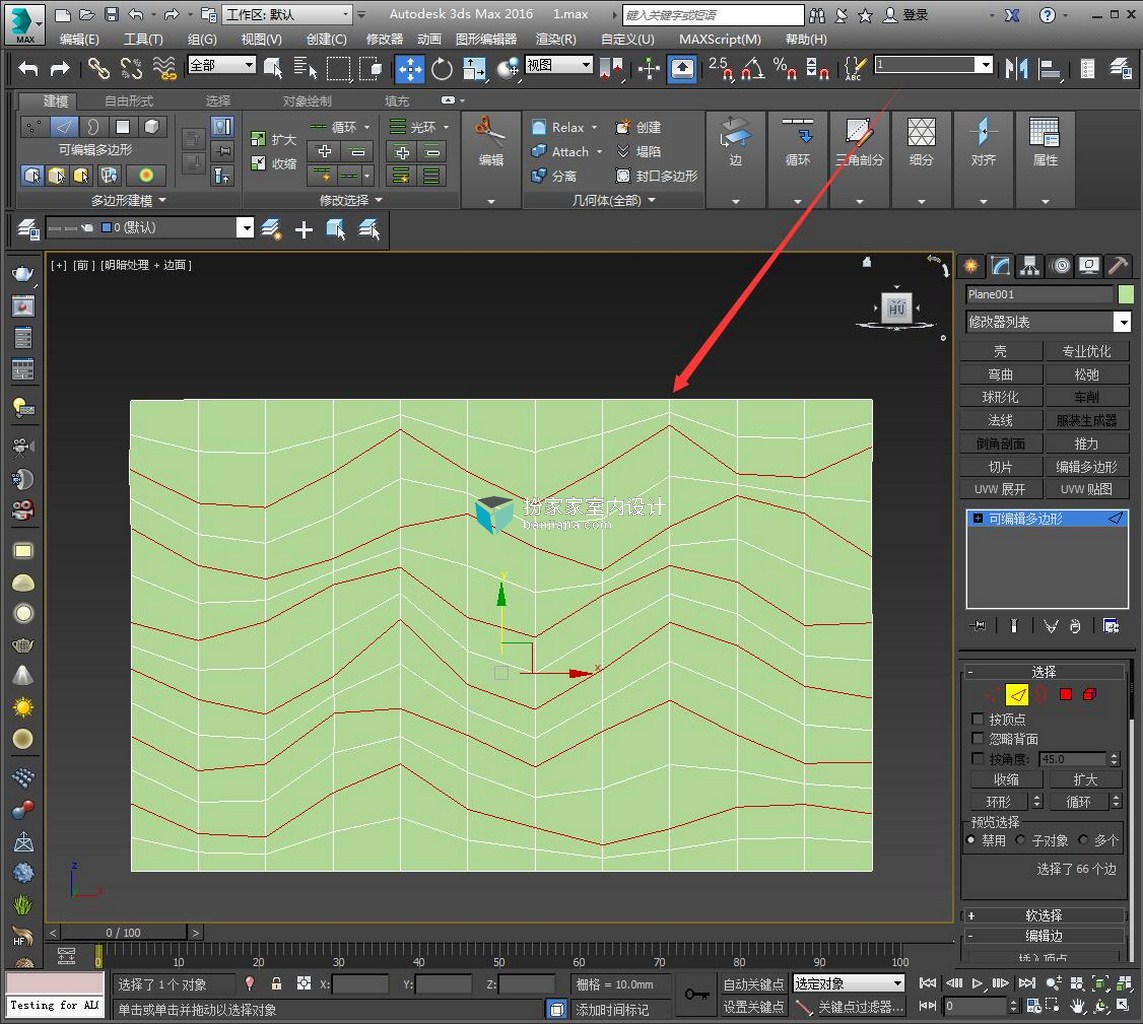

3,选中横向线段-取消边界线-命名选择集为1效果图

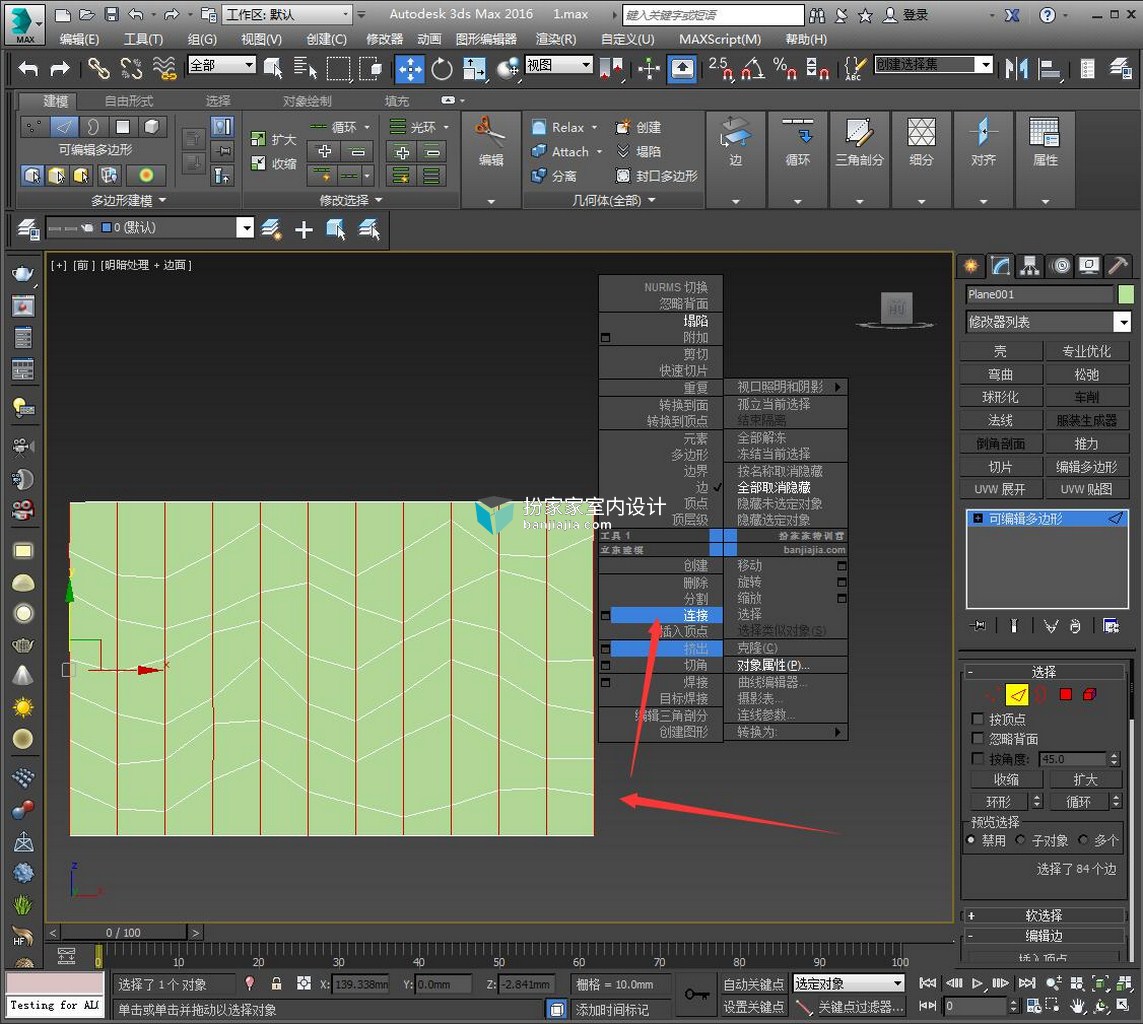

4,选中所有竖向线段-连接3d建模


5,点击命名选择集1-选中原线段新手推荐

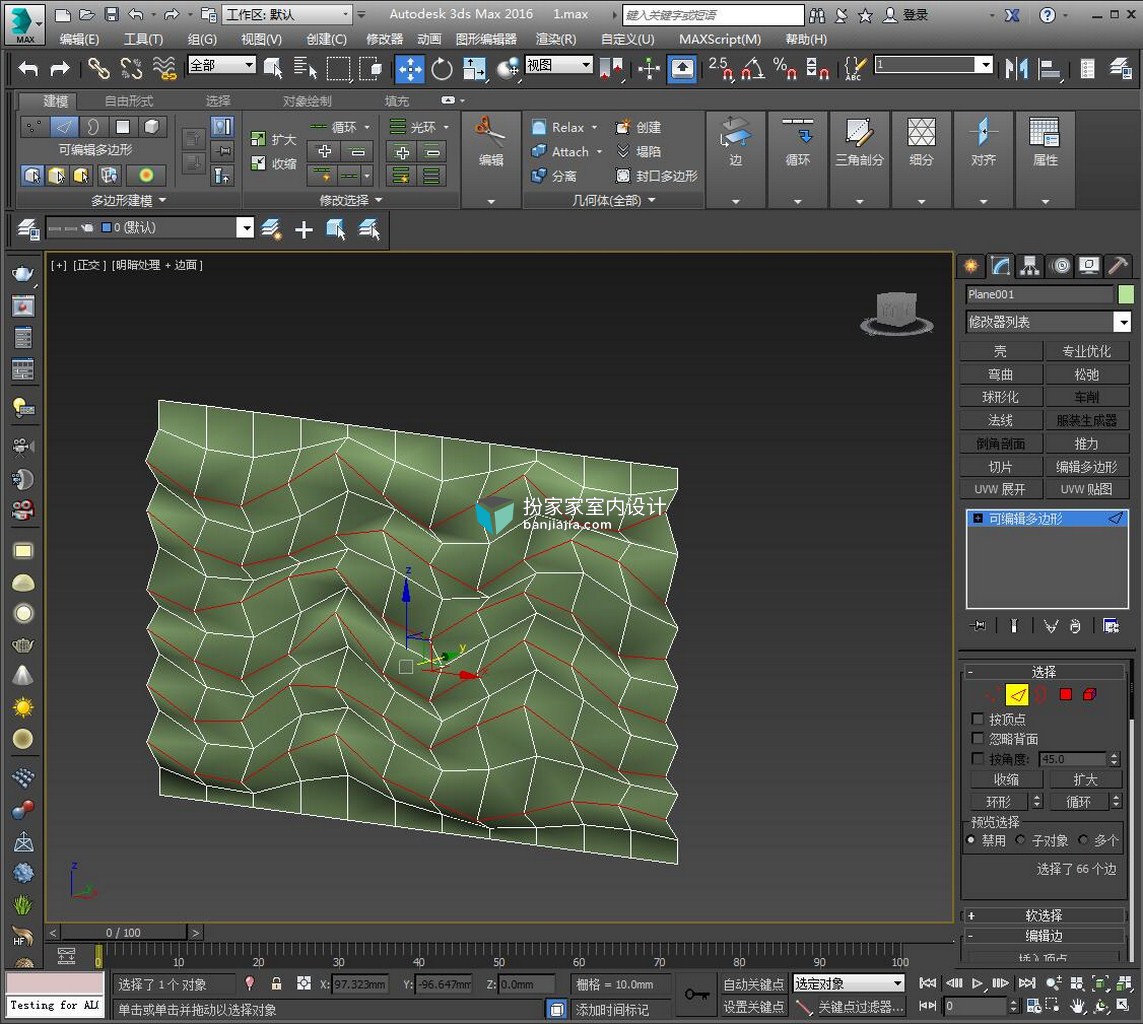

6,向y轴拖拽出高度-如图波浪造型墙

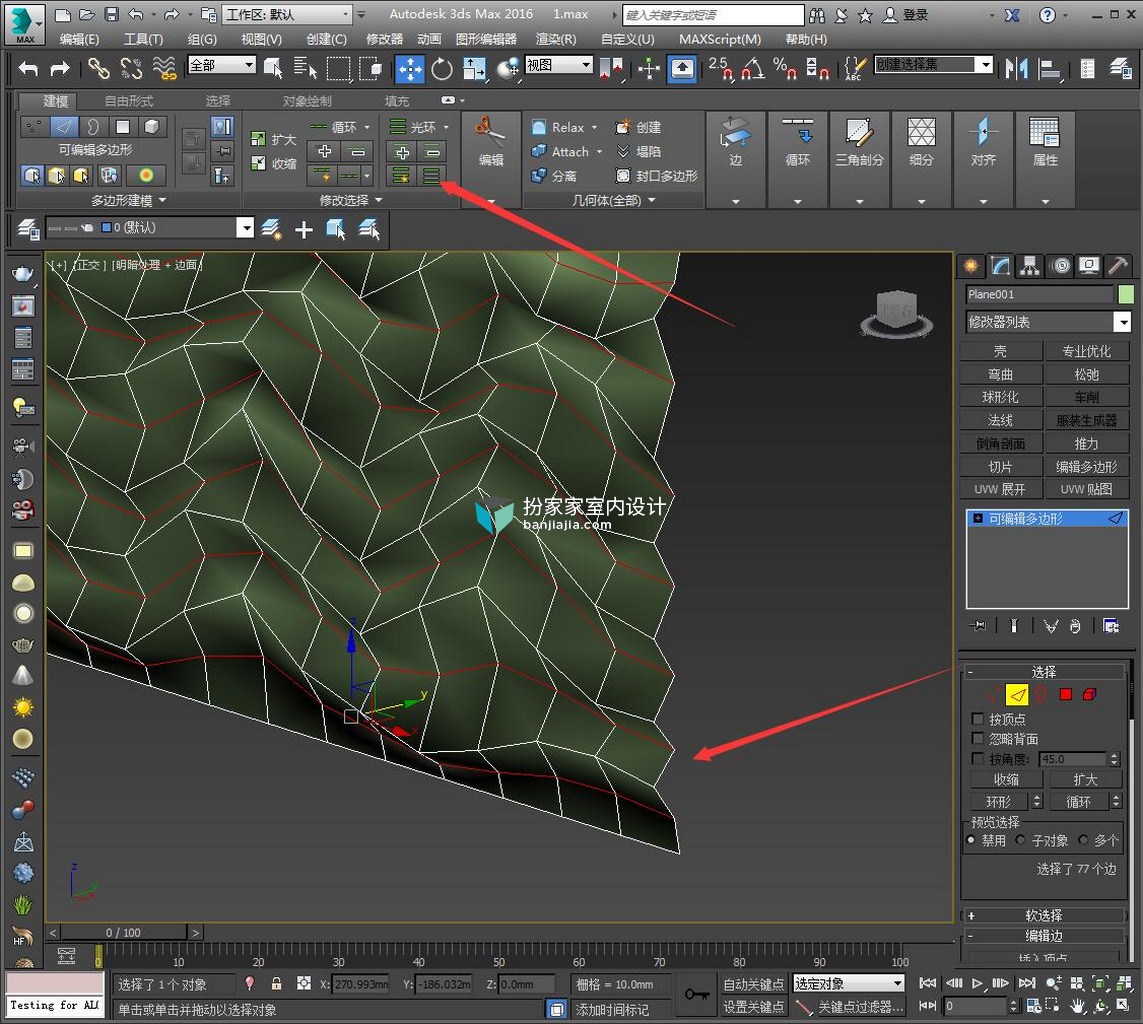

7,点循环选择剩下的横向线段-向y轴微调出高度-如图扮家家室内设计网

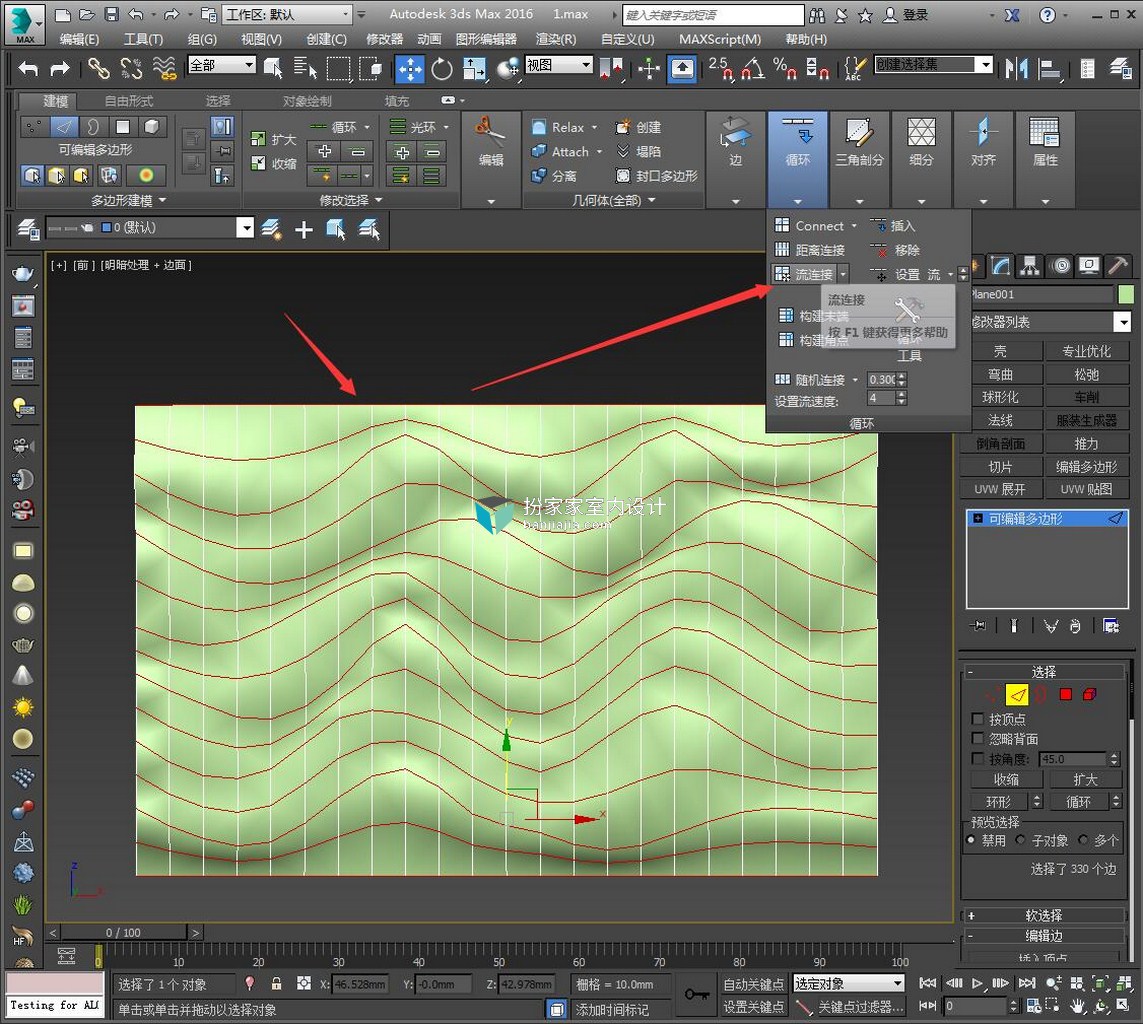

8,选中所有横向线段-给一次流连接-如图【魏哲建模图文】波浪条纹造型墙-新手推荐

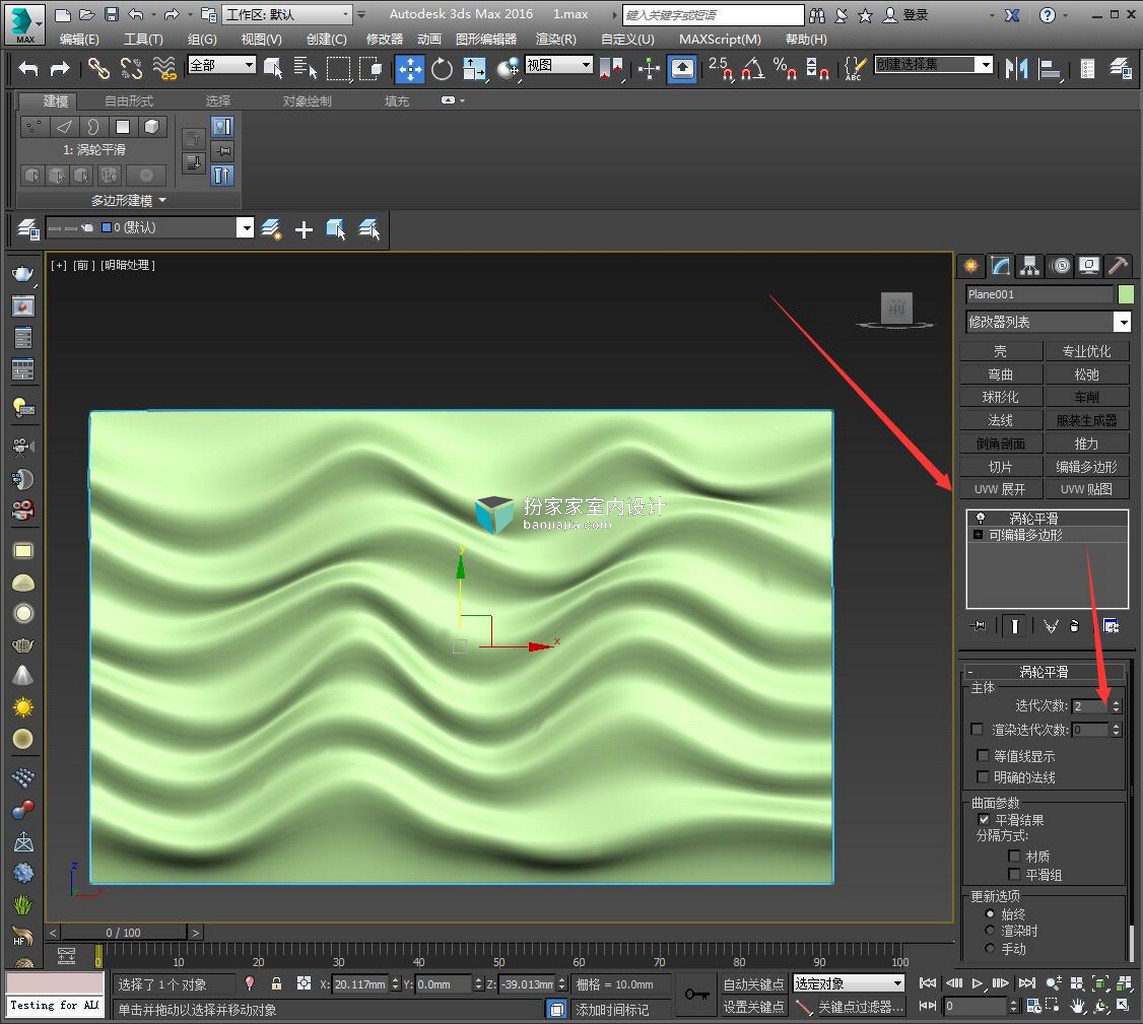

9,给涡轮平滑-2次建模图文

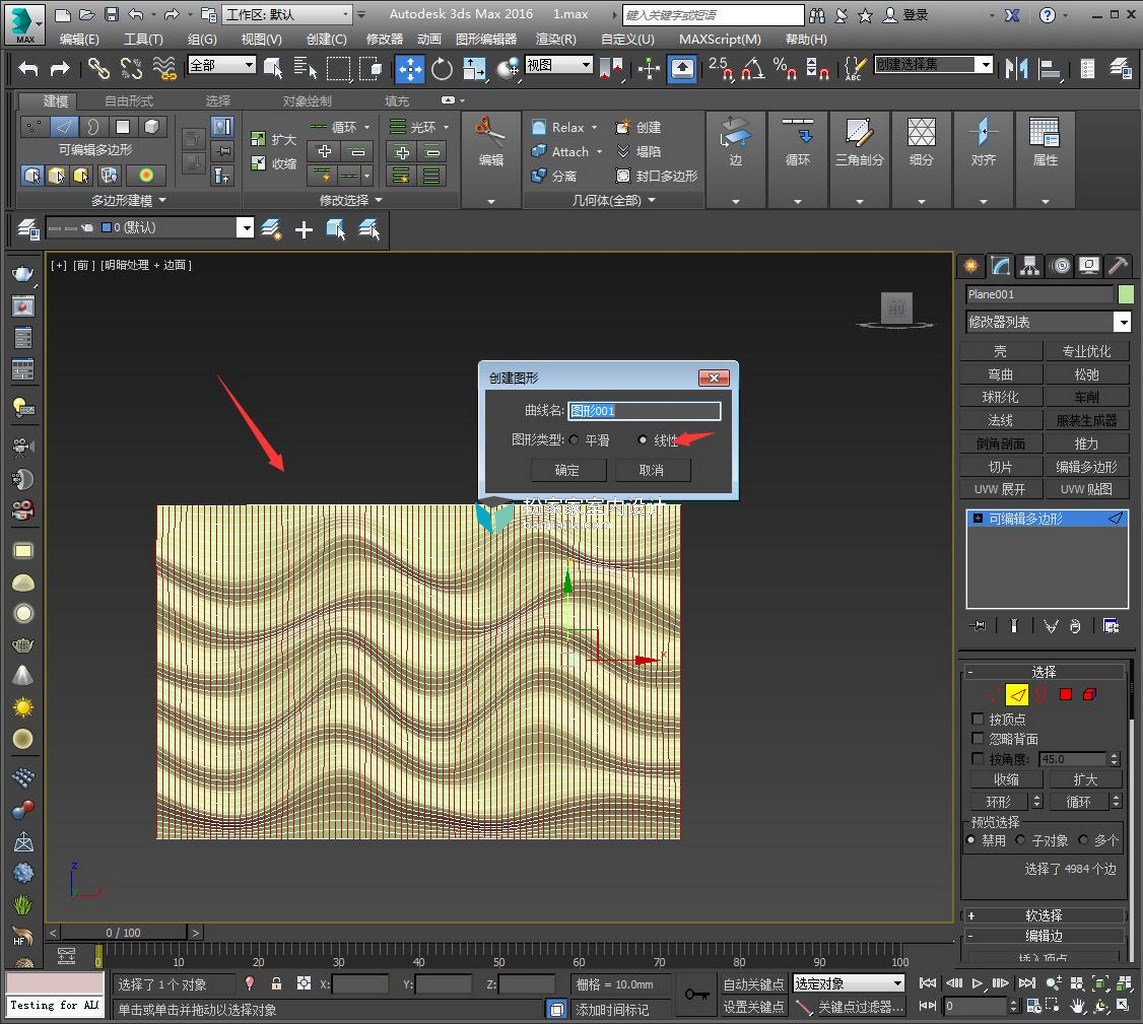

10,转为多边形-选中所有竖向线段-创建图形-线性效果图

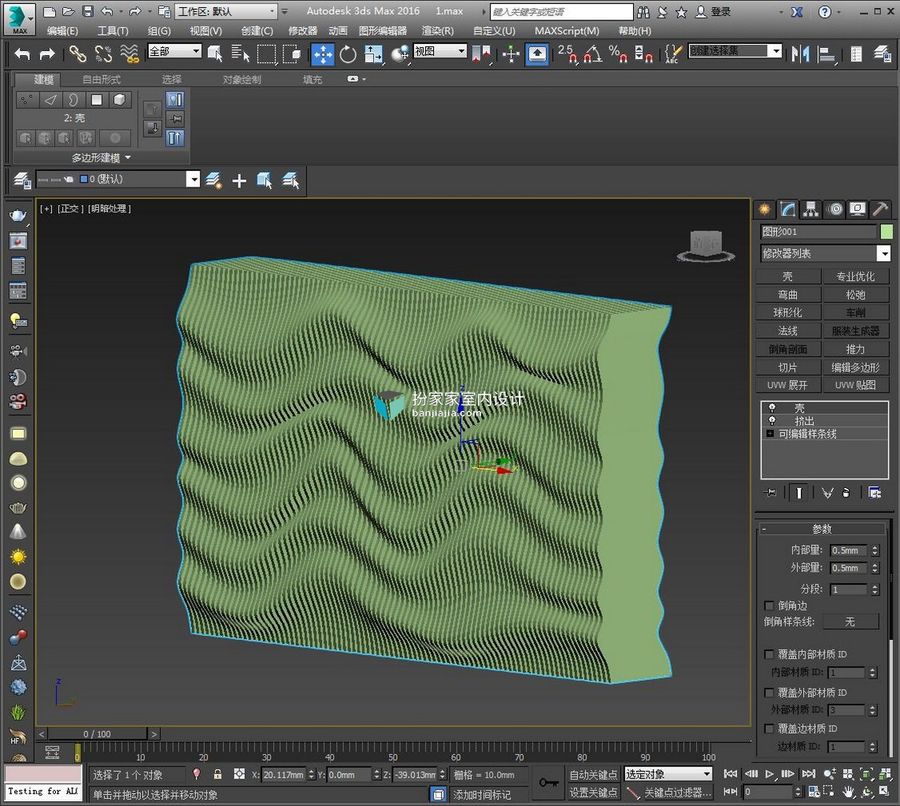

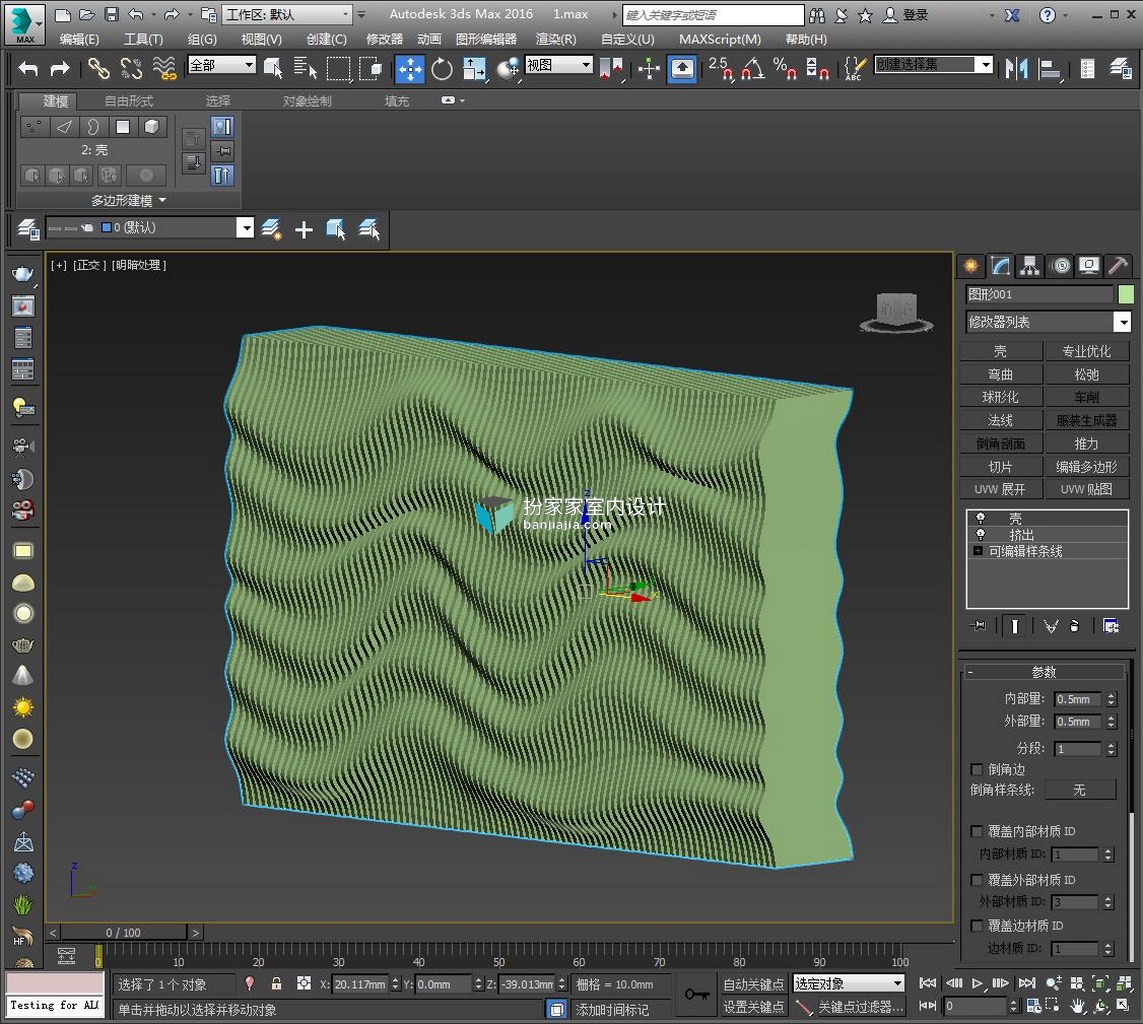

11,删除原模型-样条线挤出-给壳-内外部量都是0.5-如图
