【魏哲建模图文】简约桌子制作-进阶推荐

老师:魏哲

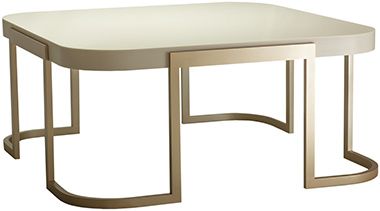

前言:结构性桌子

软件:3D 2016

知识点:样条线的运用

扮家家室内设计网

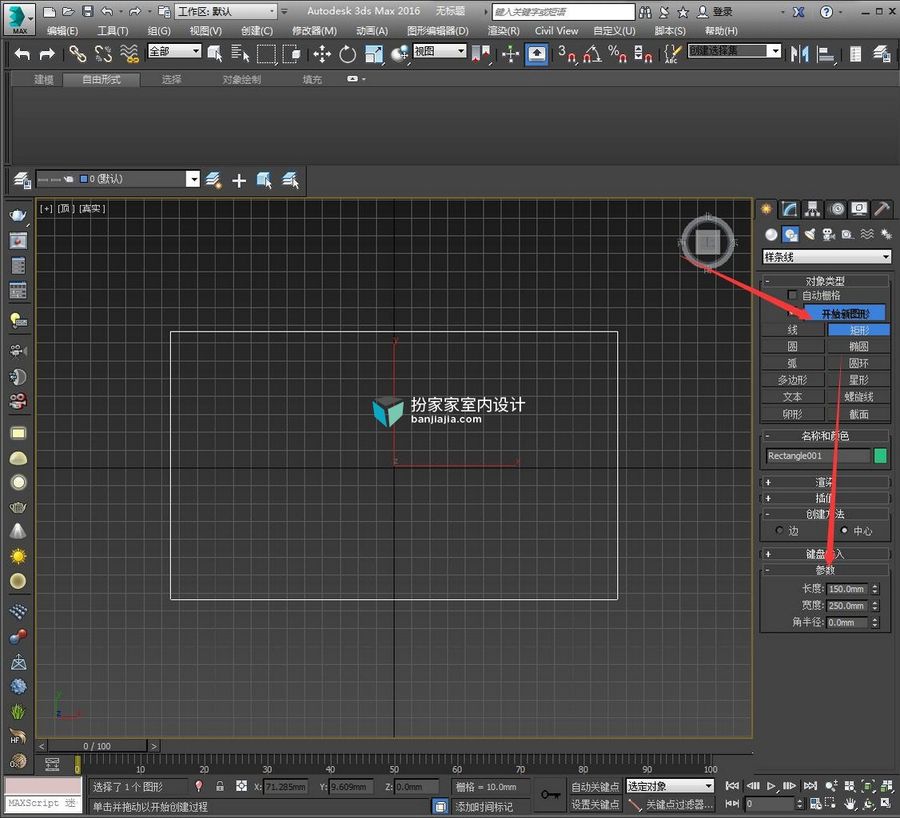

1,顶视图创建矩形-长150宽250

【魏哲建模图文】简约桌子制作-进阶推荐

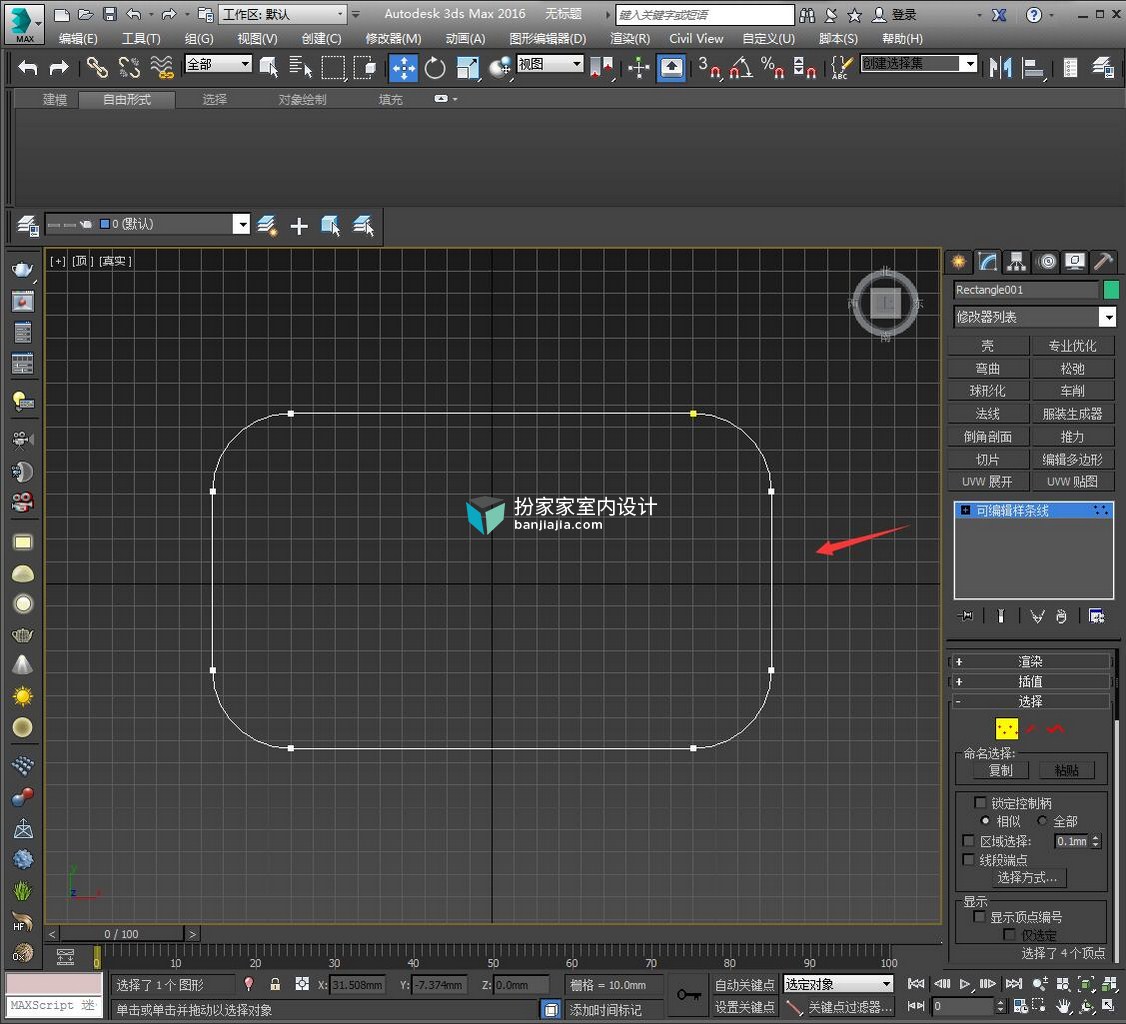

2,转为可编辑样条线-选中所有点-圆角

建模图文

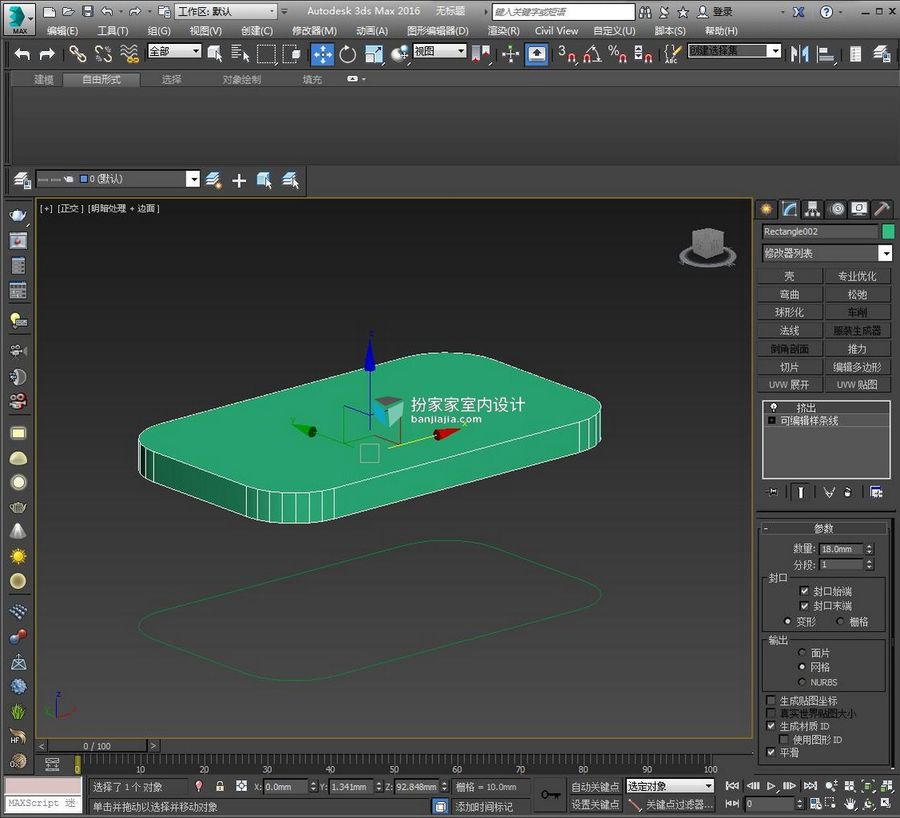

3,正交视图-选中样条线向上拖拽复制一份-挤出18

建模

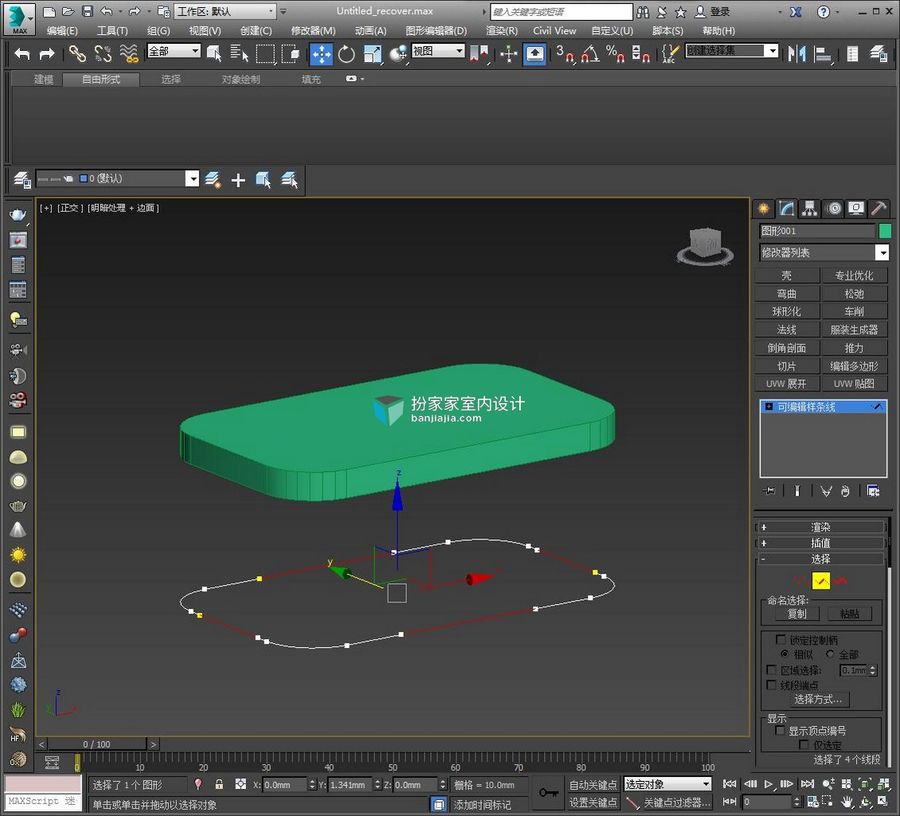

4,选中线段-添加顶点-得到如图分布

3d

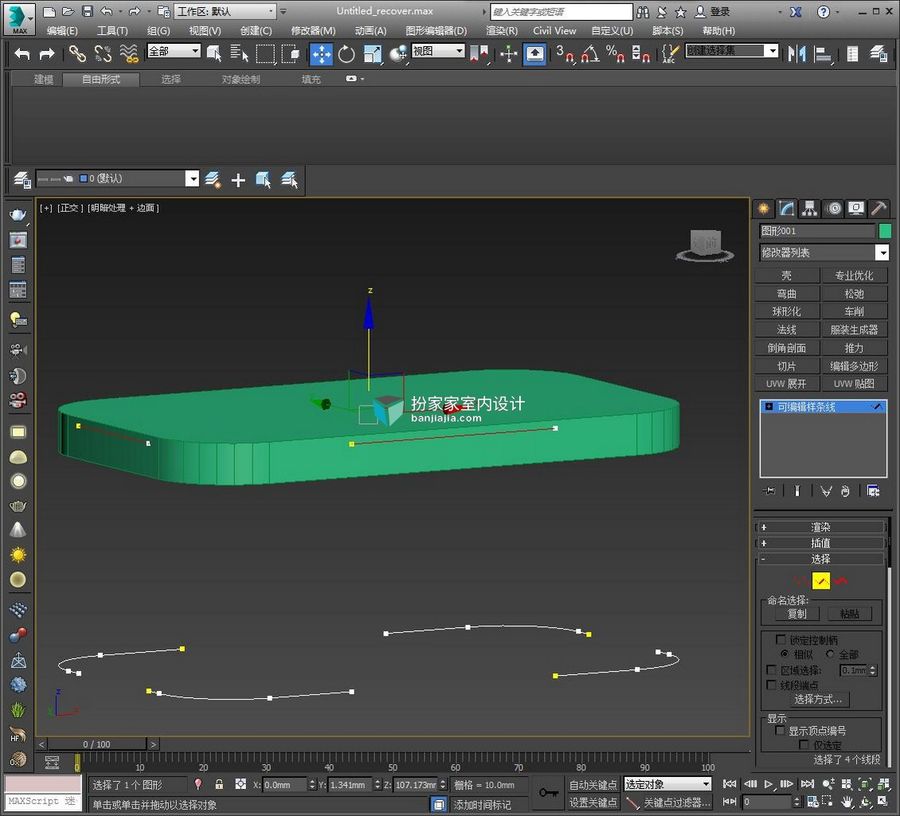

5,选中点断开-选中这些线段移动到该位置

进阶水平

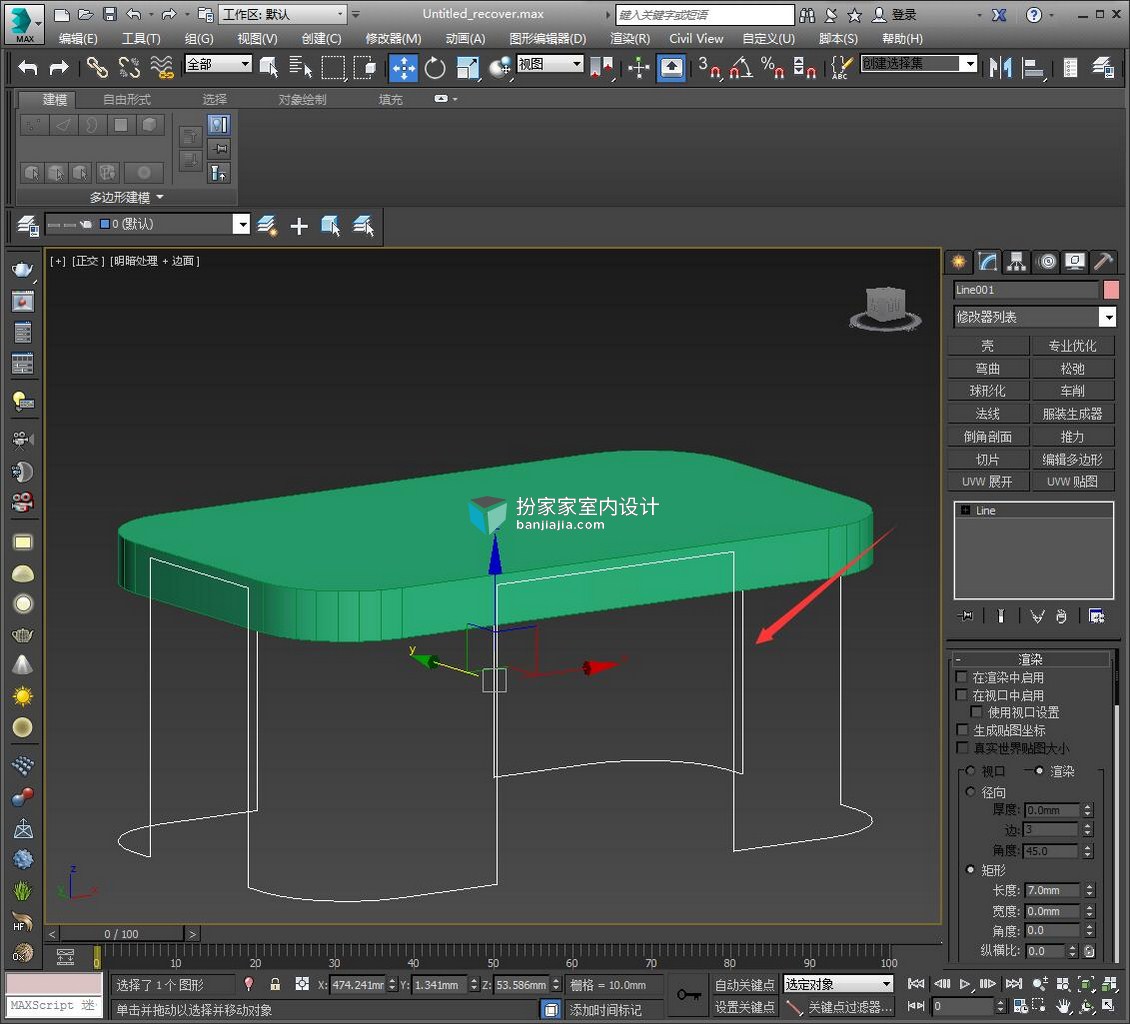

6,进行点的连接-如图

桌子

7,选中这些点-转为角点

扮家家室内设计网

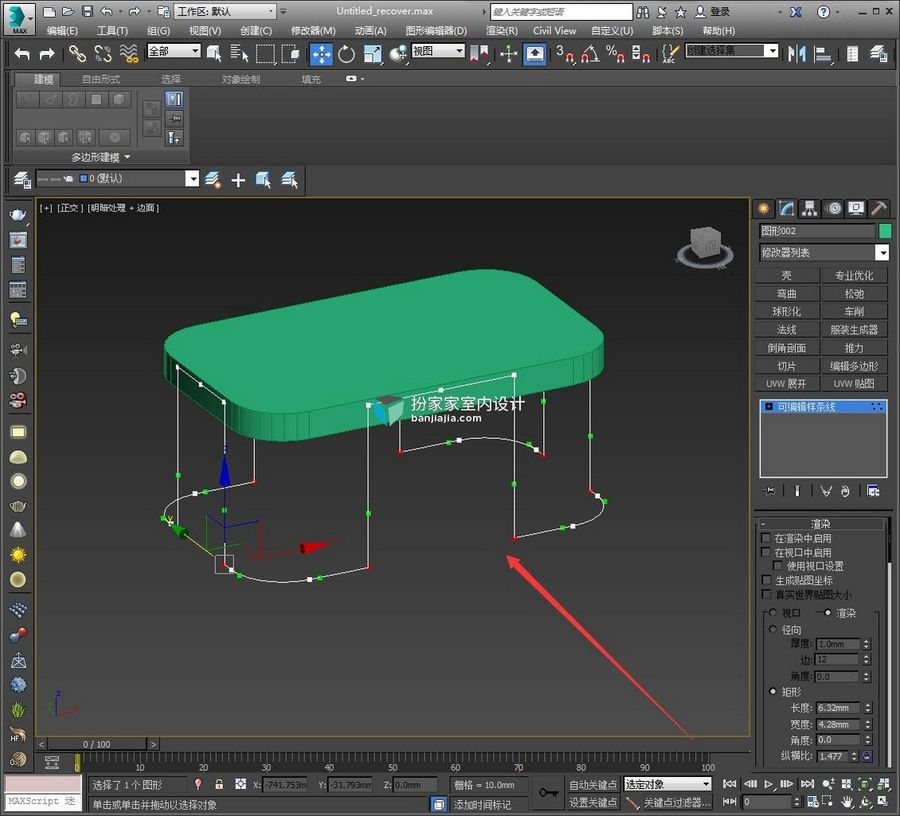

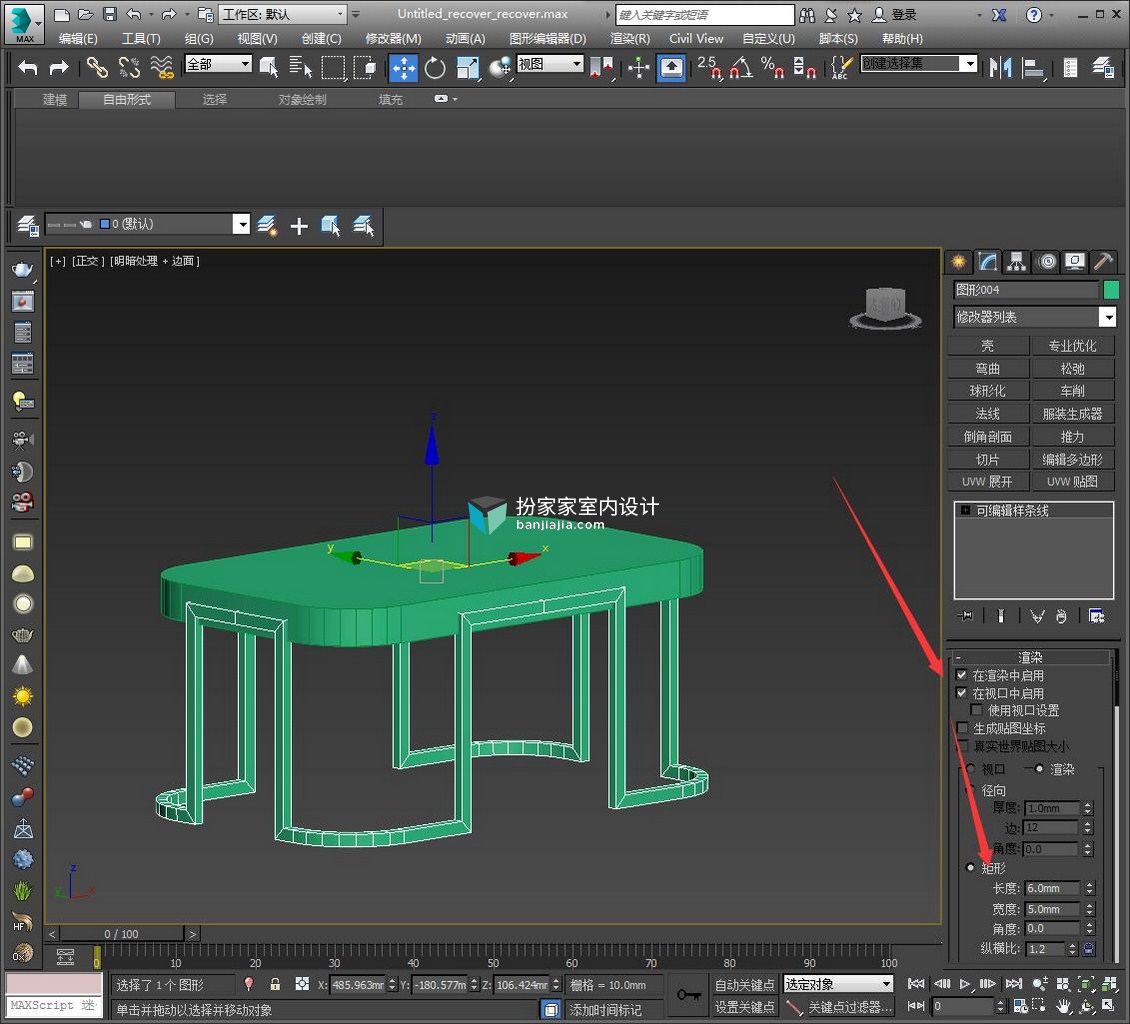

8,启用可渲染-矩形-长度6,宽度5

【魏哲建模图文】简约桌子制作-进阶推荐

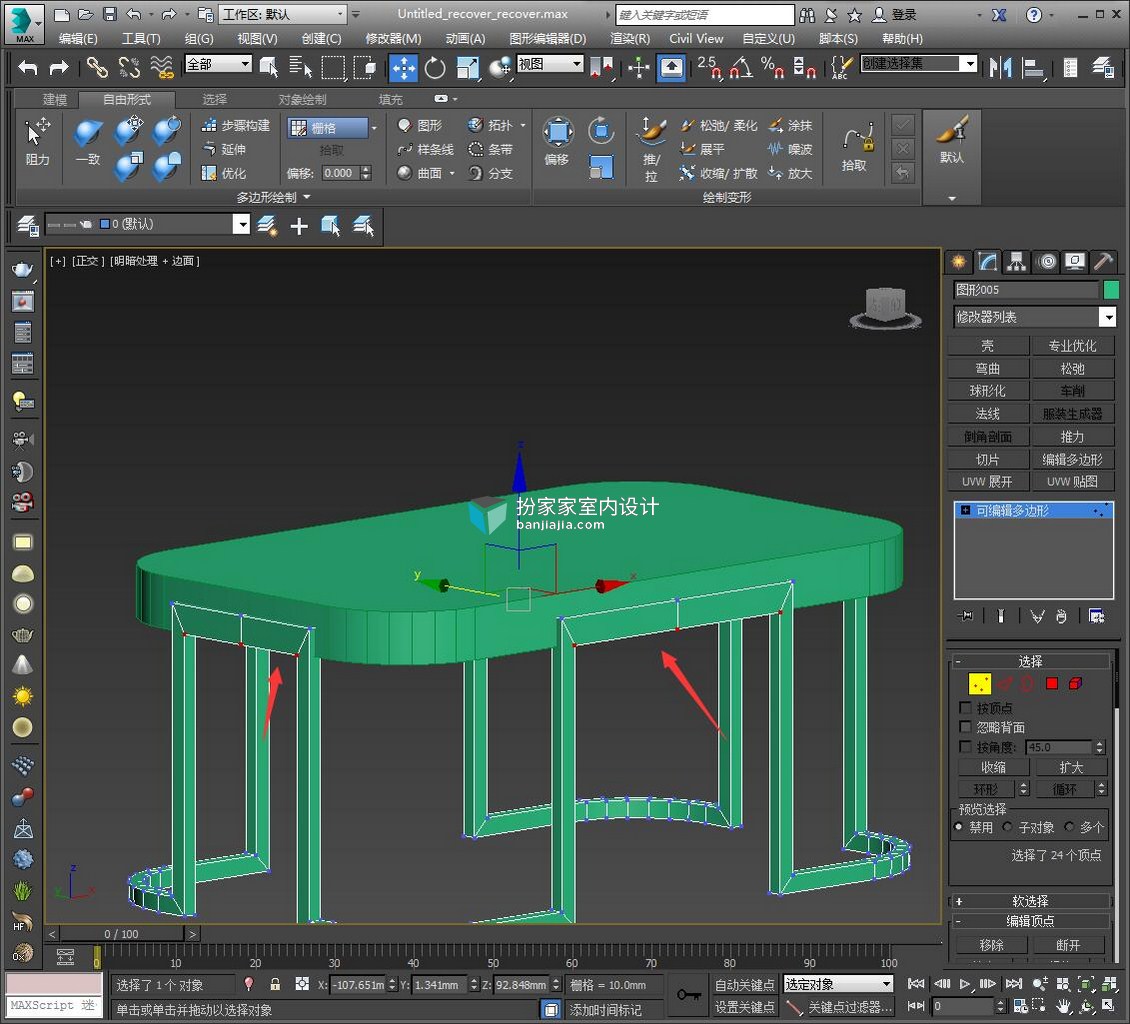

9,转为可编辑多边形-捕捉移动这些位置

建模图文

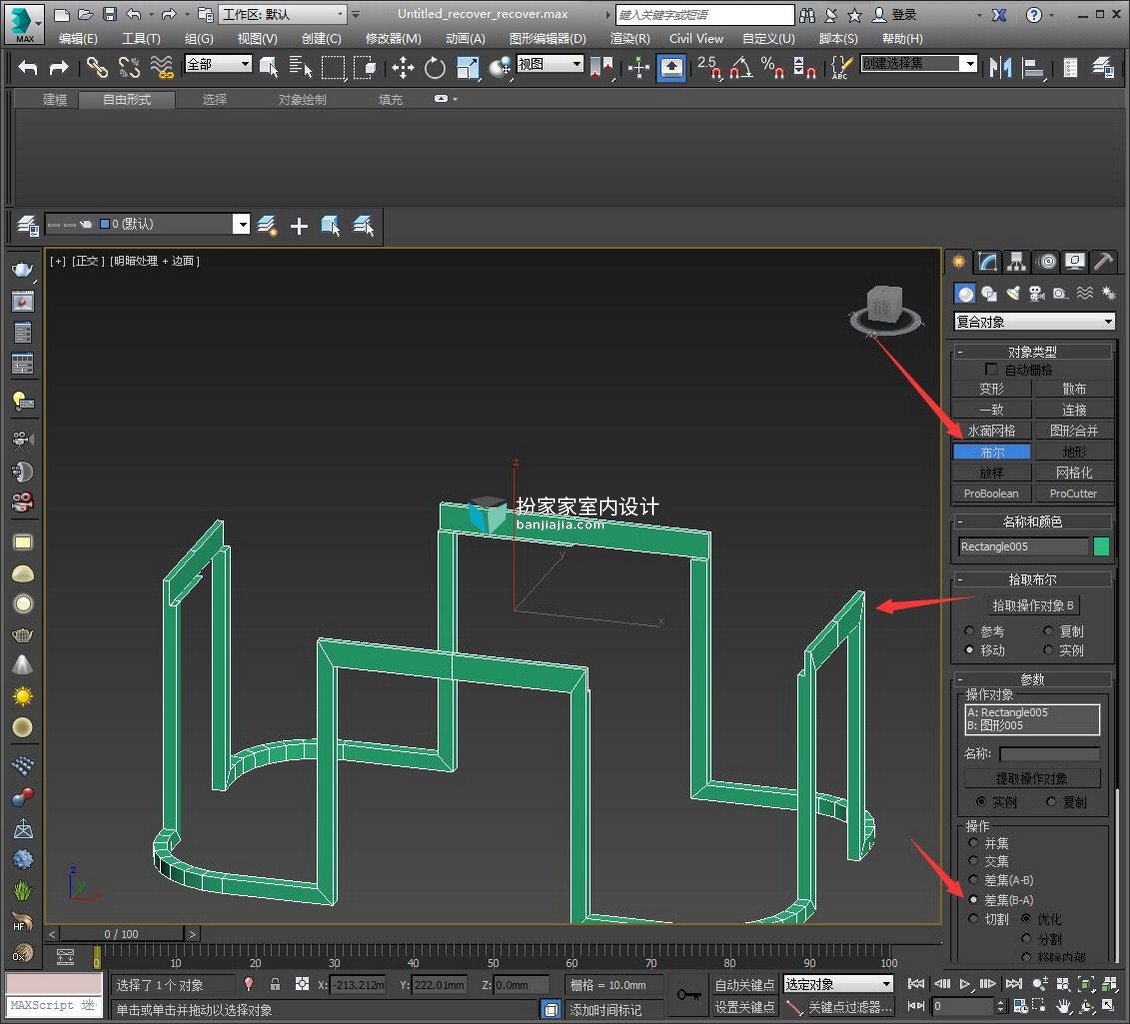

10,选中桌面-转为可编辑多边形-复制一份隐藏-原物体布尔支柱-得到如图

建模

11,整体形体得到-如图

3d


***模型源文件点击咨询老师领取***
