【魏哲建模图文】镂空圆柱结构

老师：魏哲

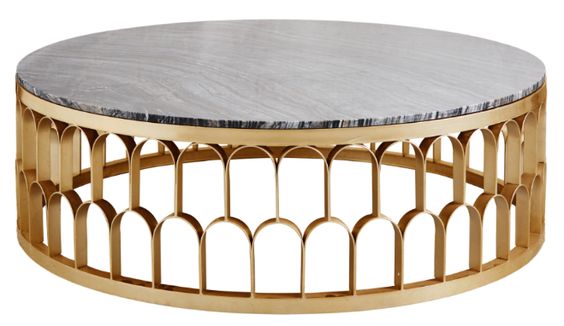

前言：镂空圆柱结构

软件：3D 2016

知识点：样条线运用与弯曲

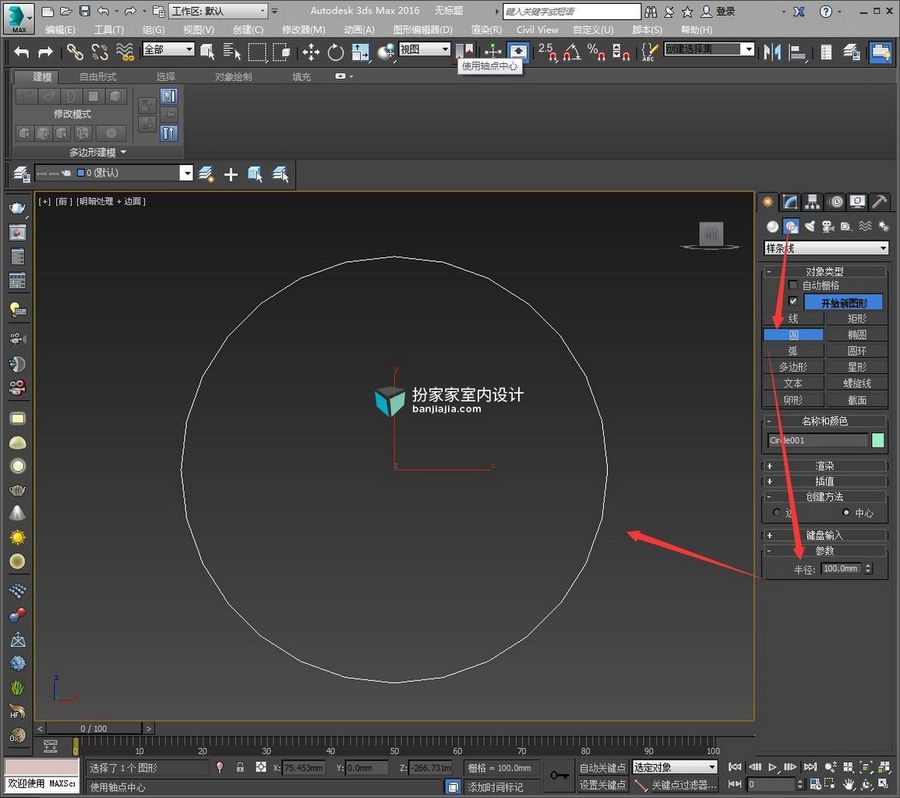

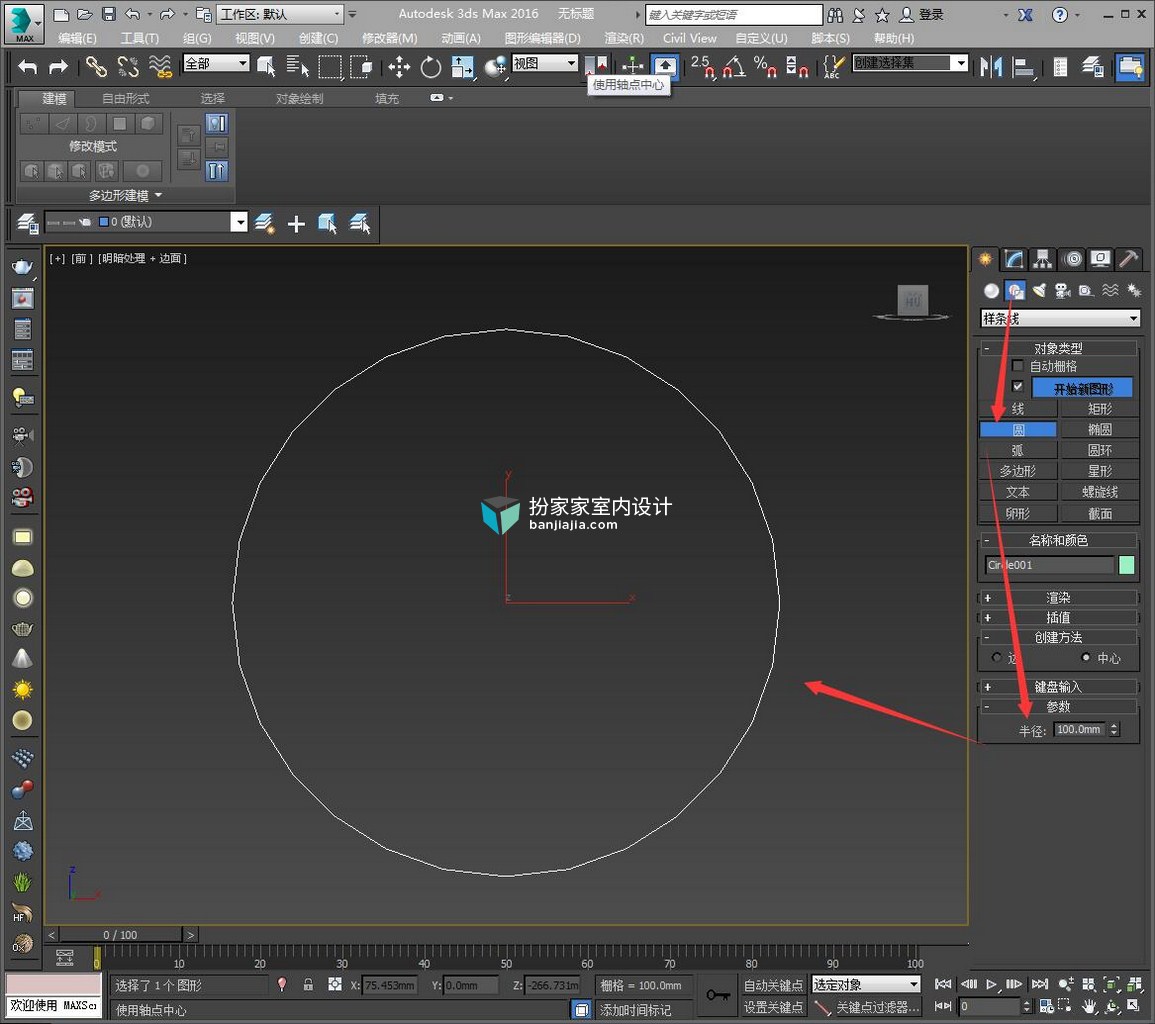

1.前视图-创建图形圆-半径100

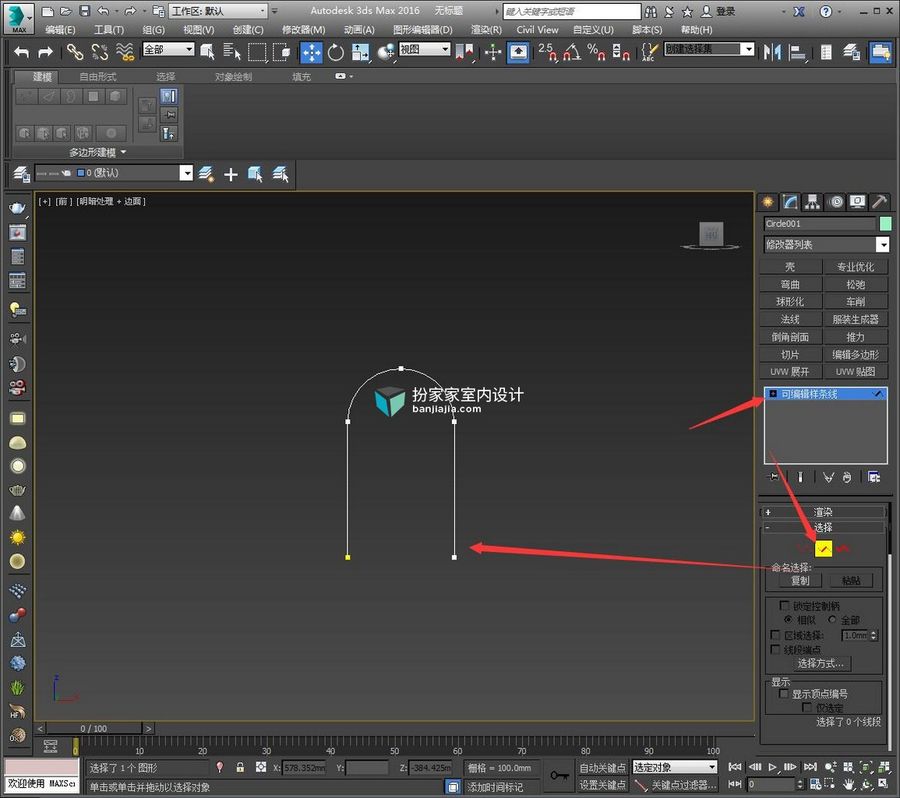

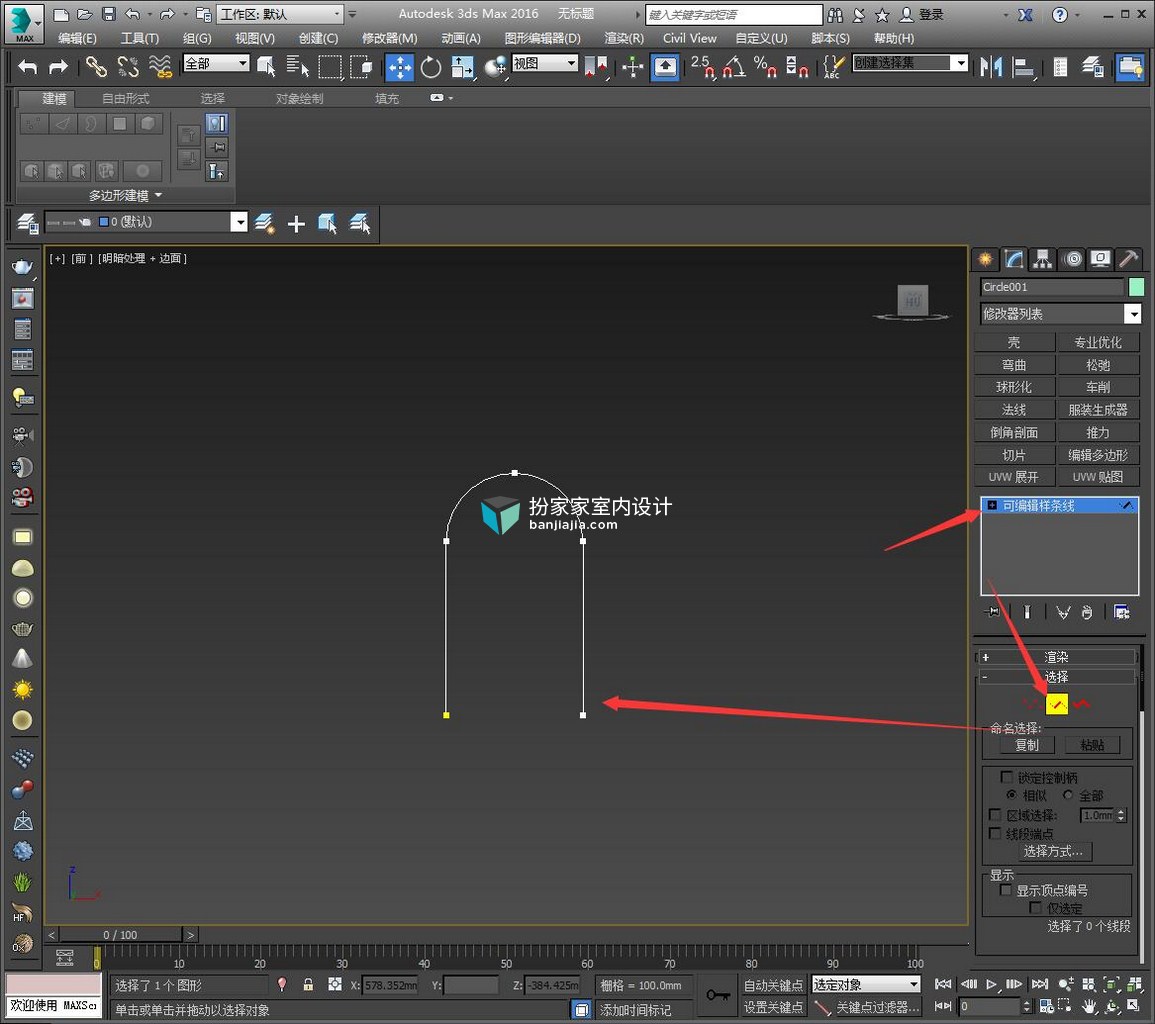

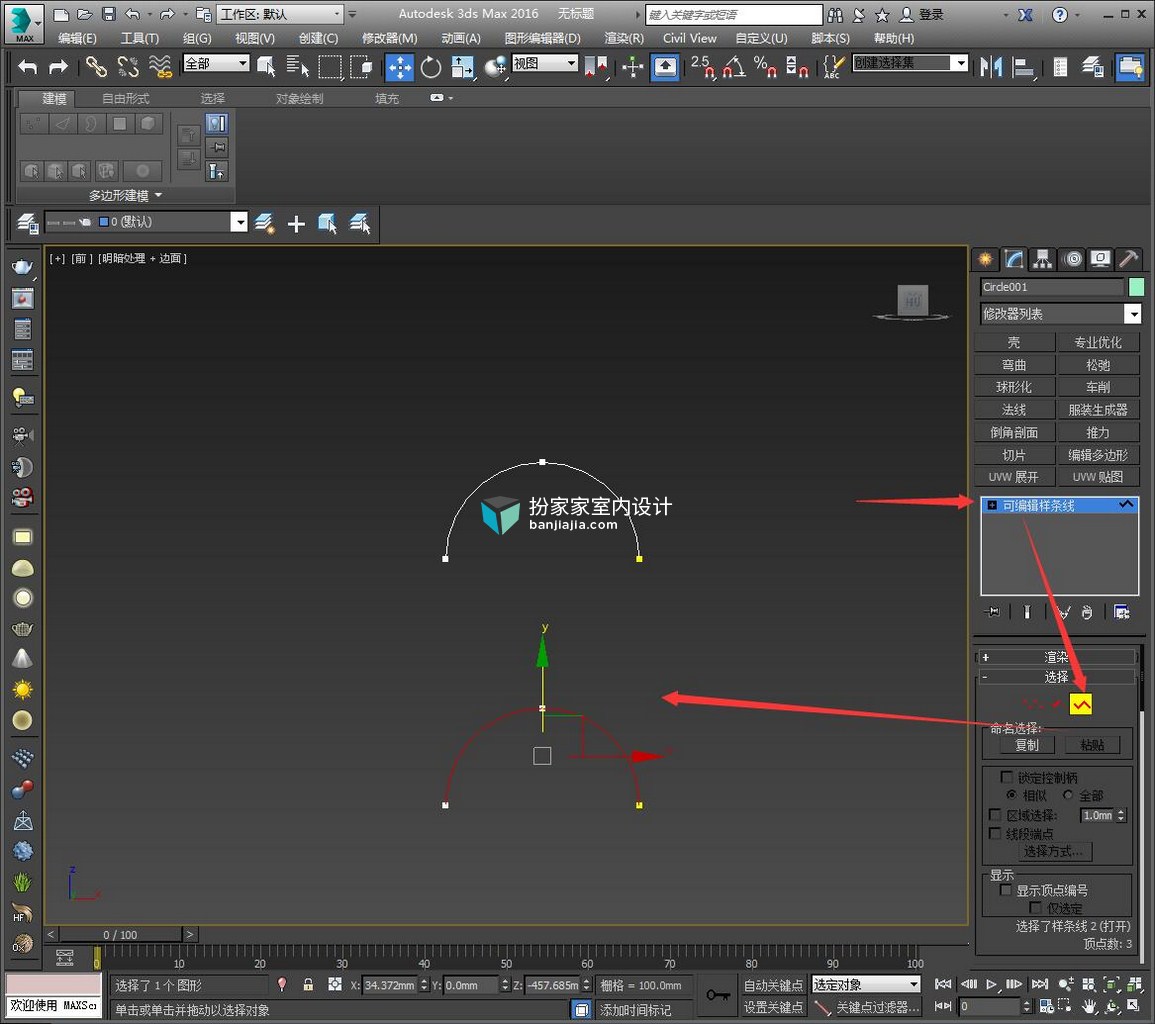

2，转为可编辑样条线-删除下半部-样条线层级选中线段按shift向下拖拽-得到如图

3，点层级-连接两边-删除底部-如图

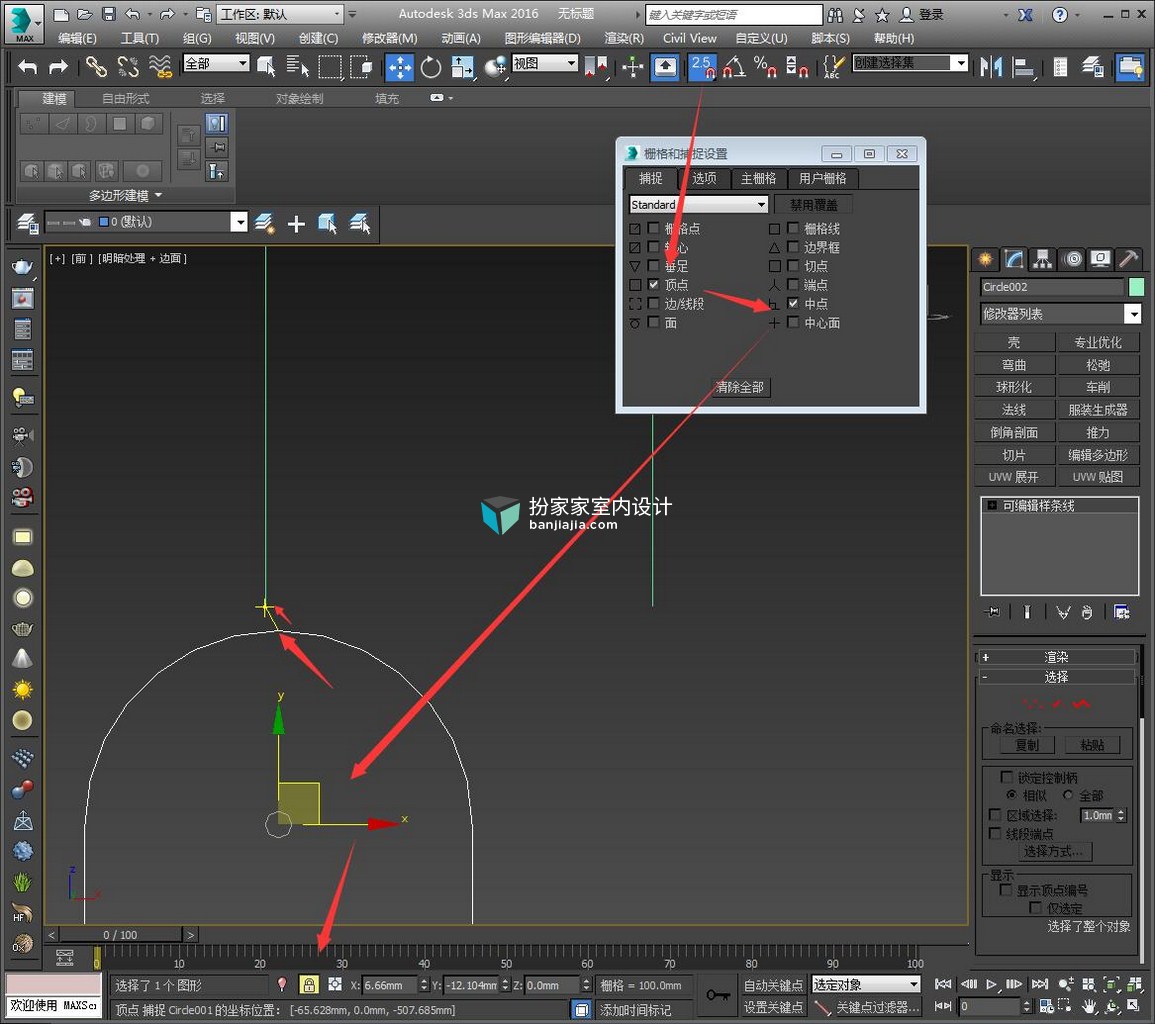

4，打开捕捉开关-顶点，中点-选中XY轴移动-锁定目标-选中中点移动到该点

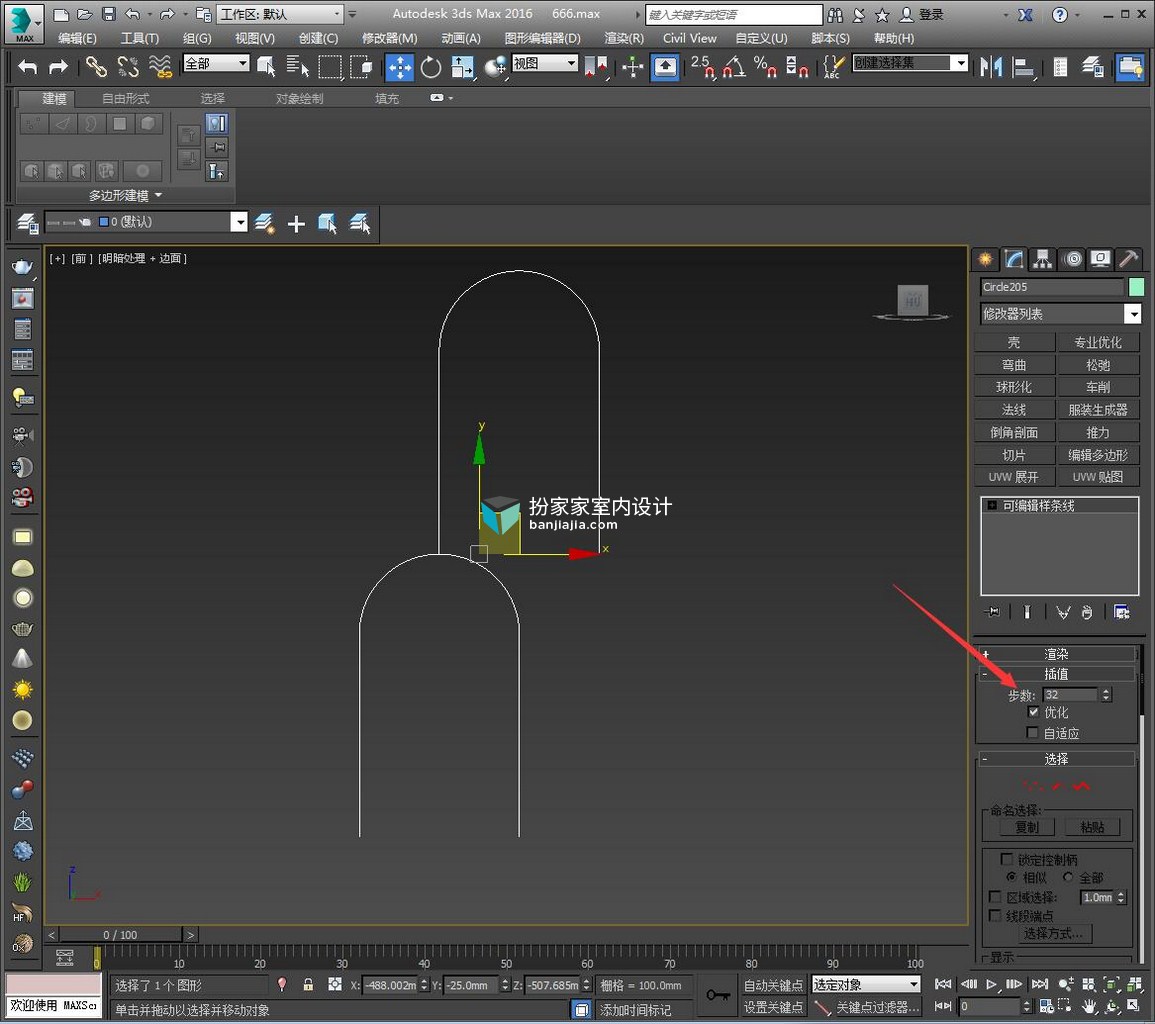

5，插值步数调为32

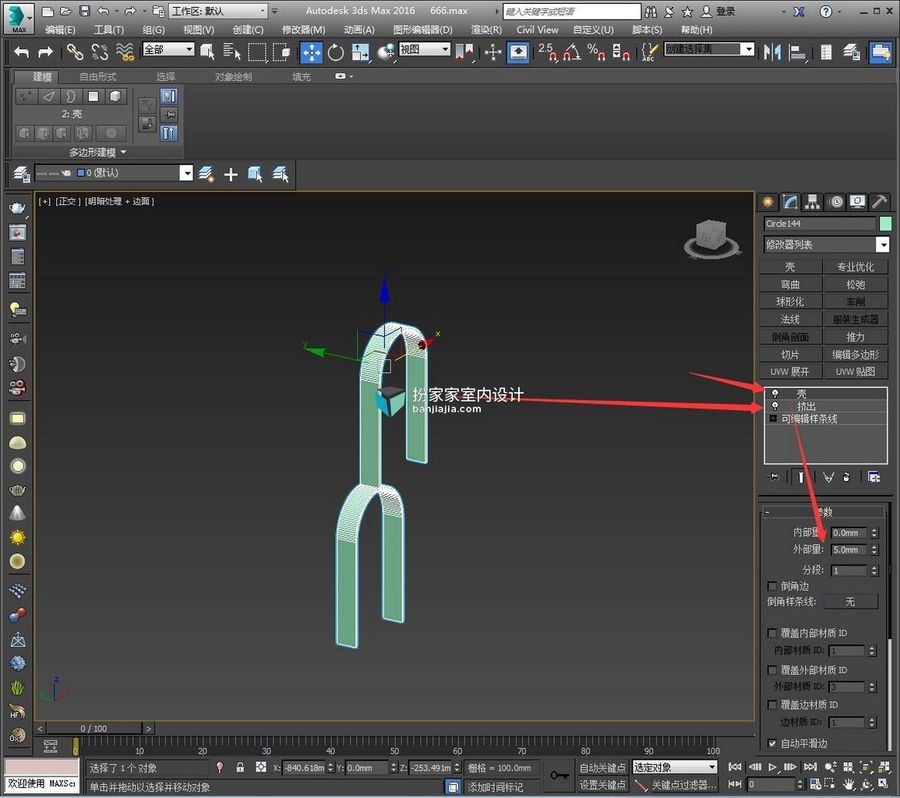

6，挤出-50-壳-外部量5

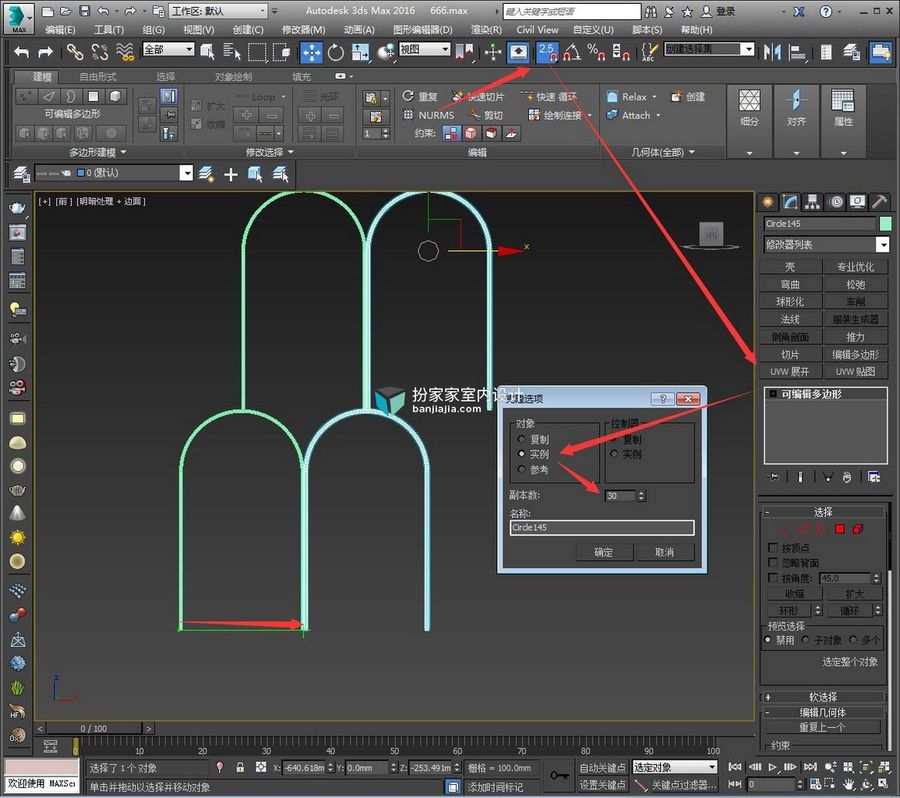

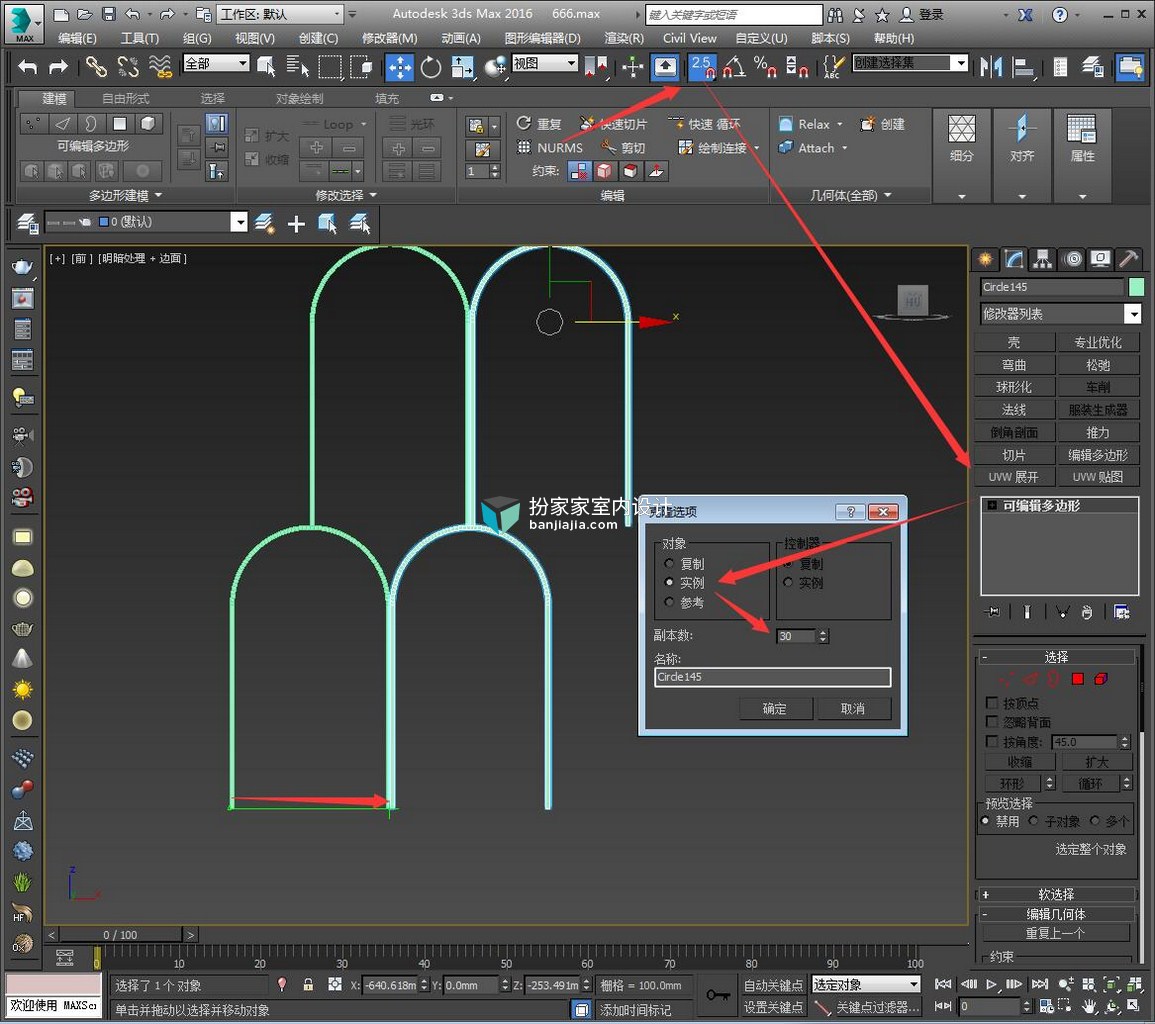

7，转为多边形-打开捕捉开关-实例复制30个

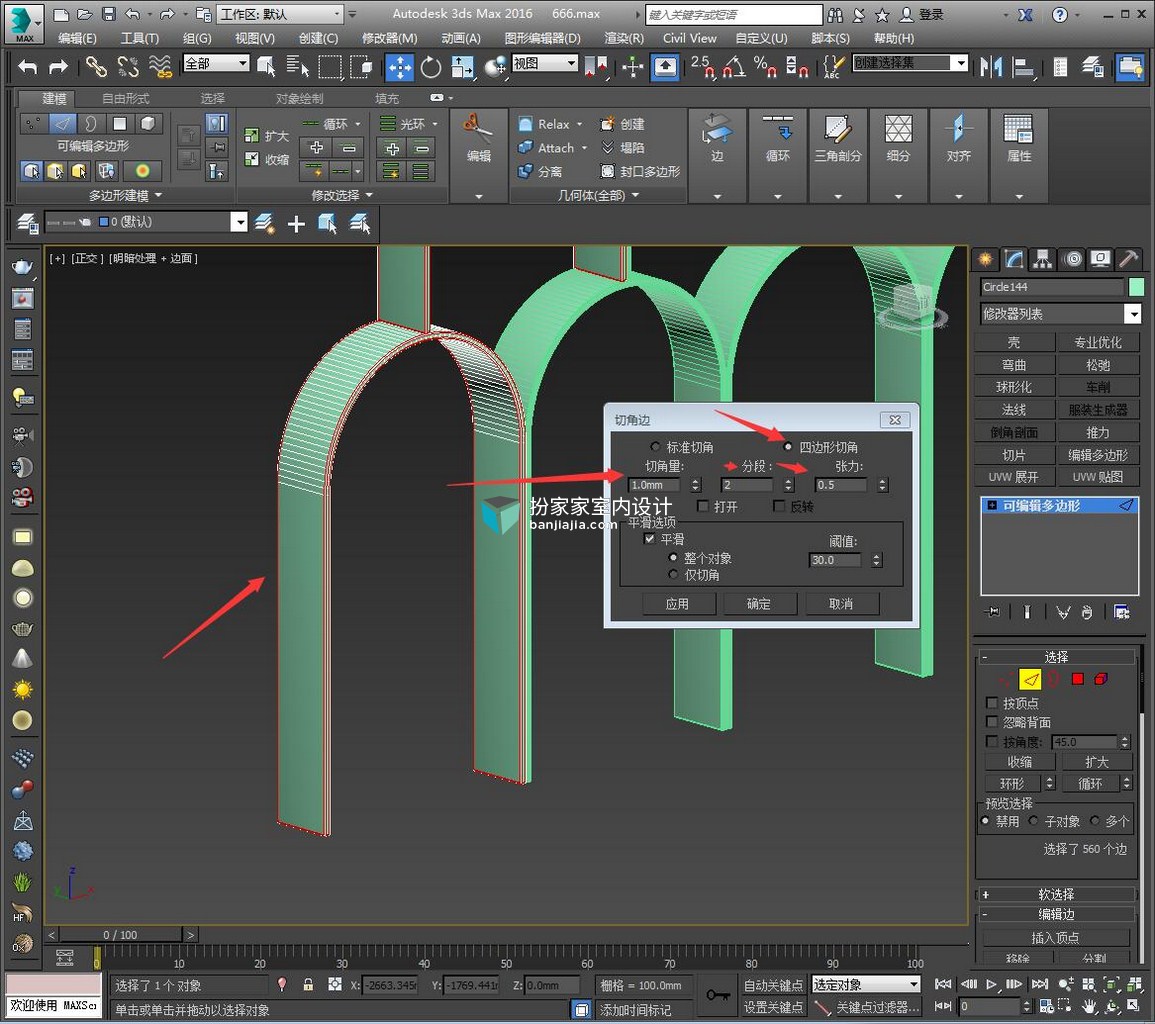

8，选中边角线段-四边形切角-1,2,0.5

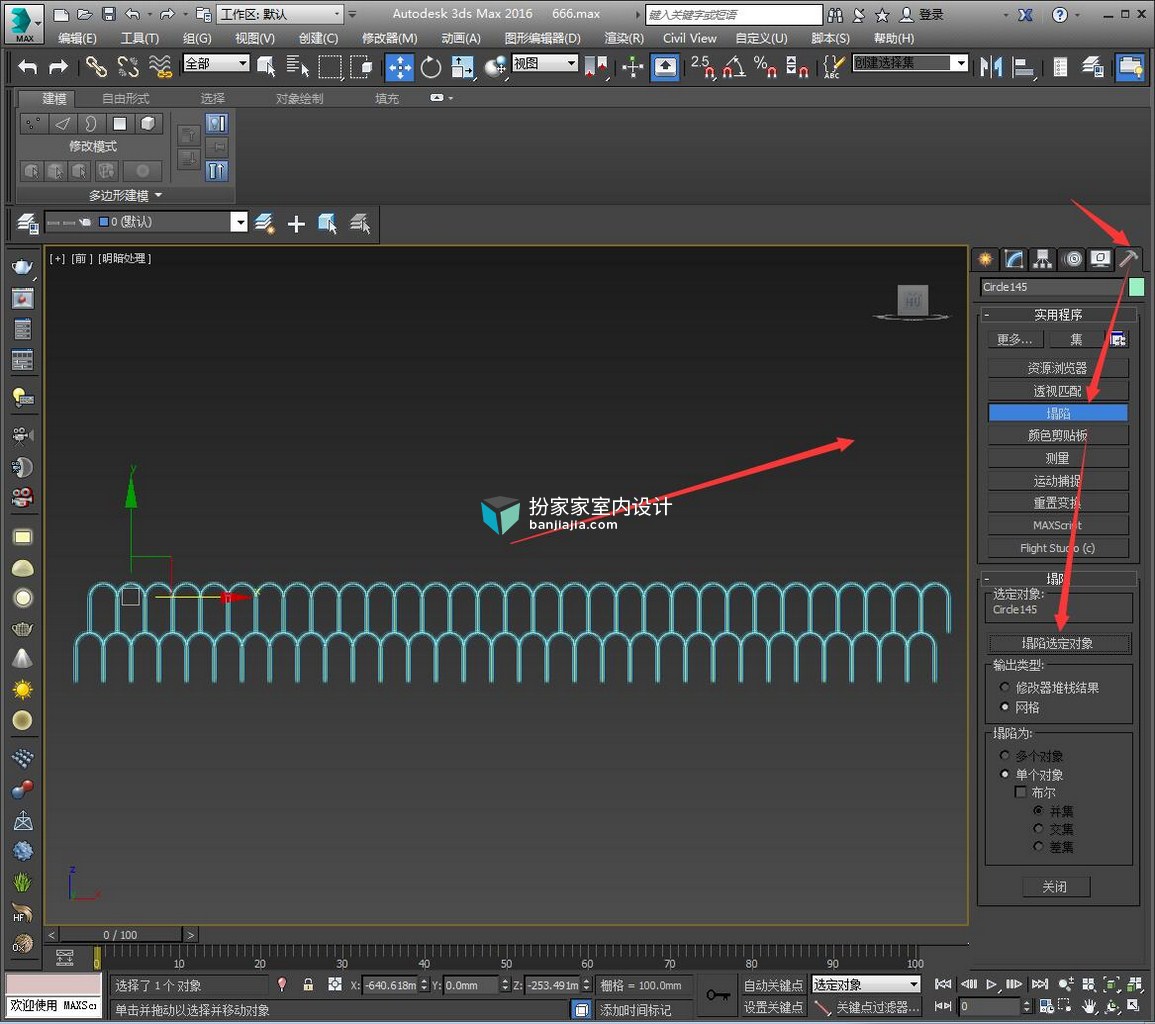

9，选中所有-塌陷-转为可编辑多边形

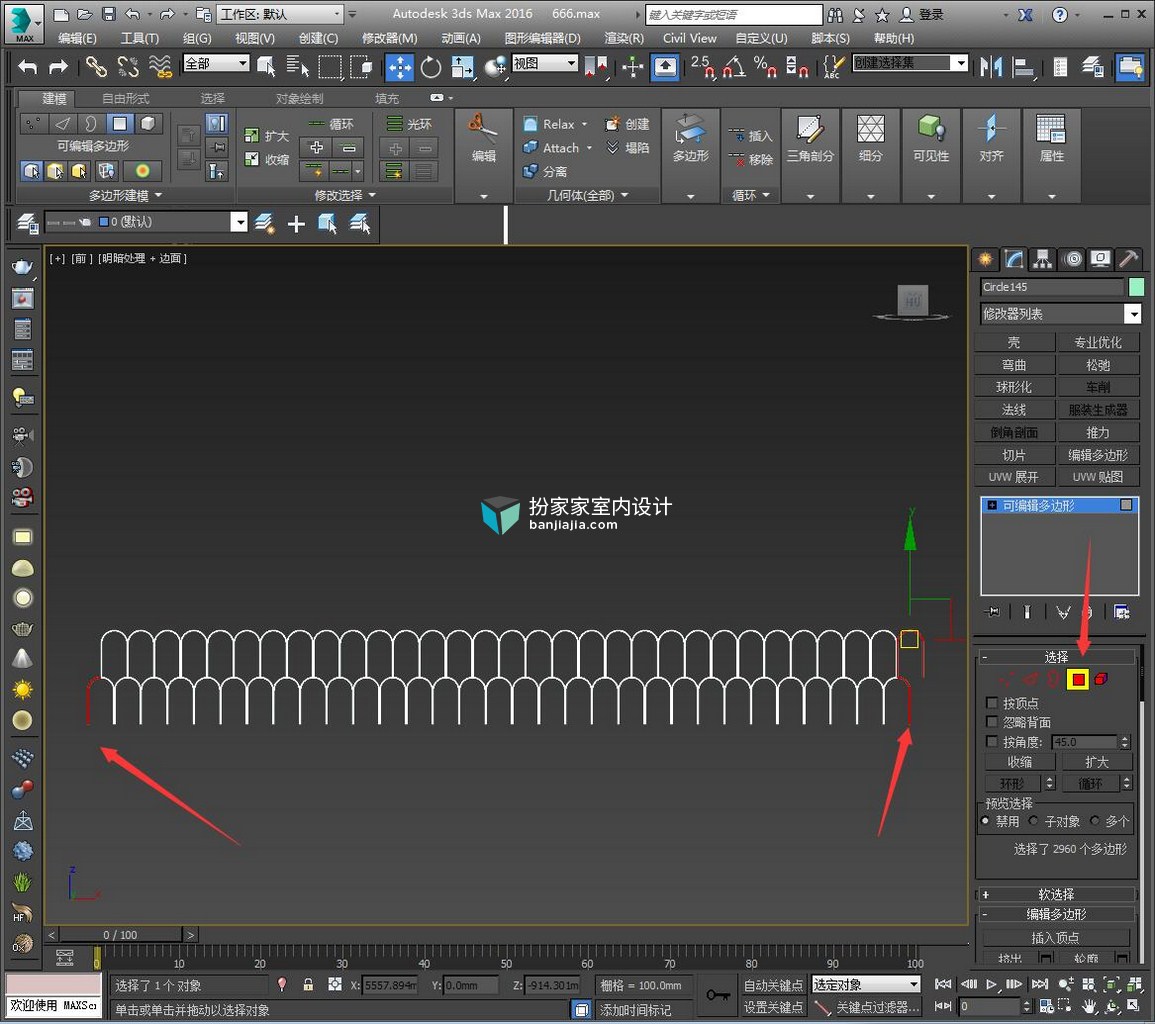

10，选中这些面删除

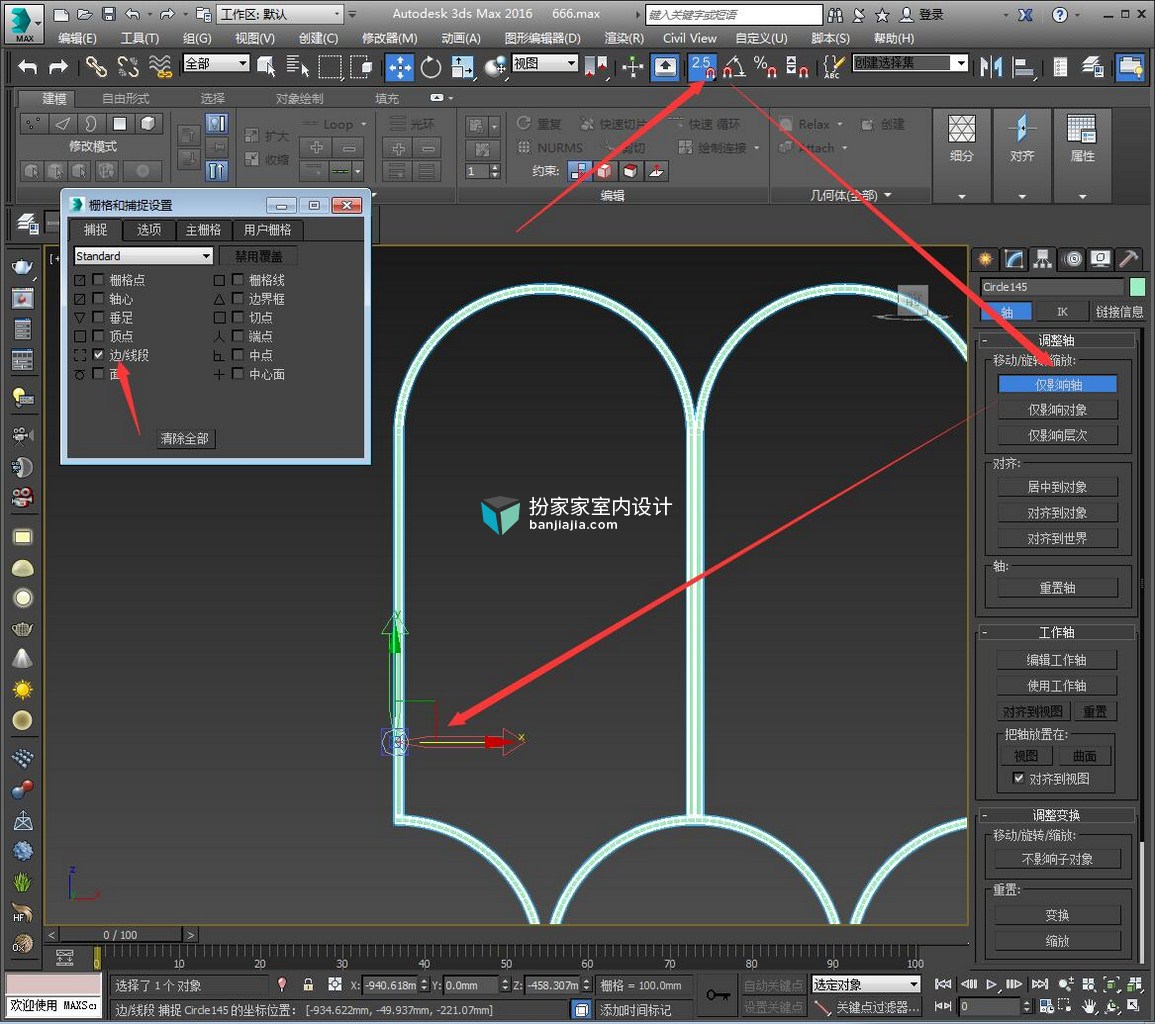

11，捕捉开关-边-仅影响轴-移动到该位置

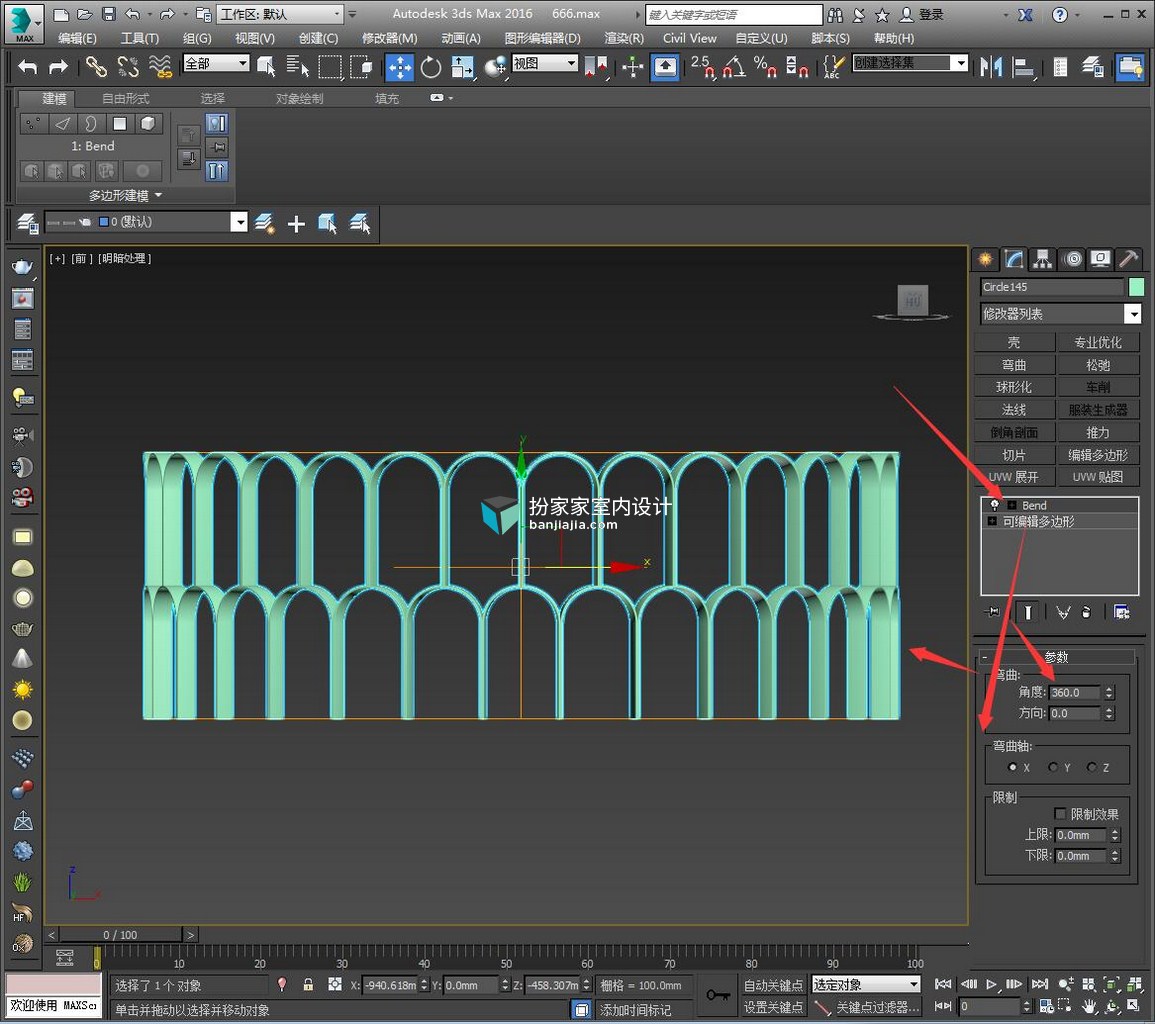

12，添加弯曲-x轴-角度360度

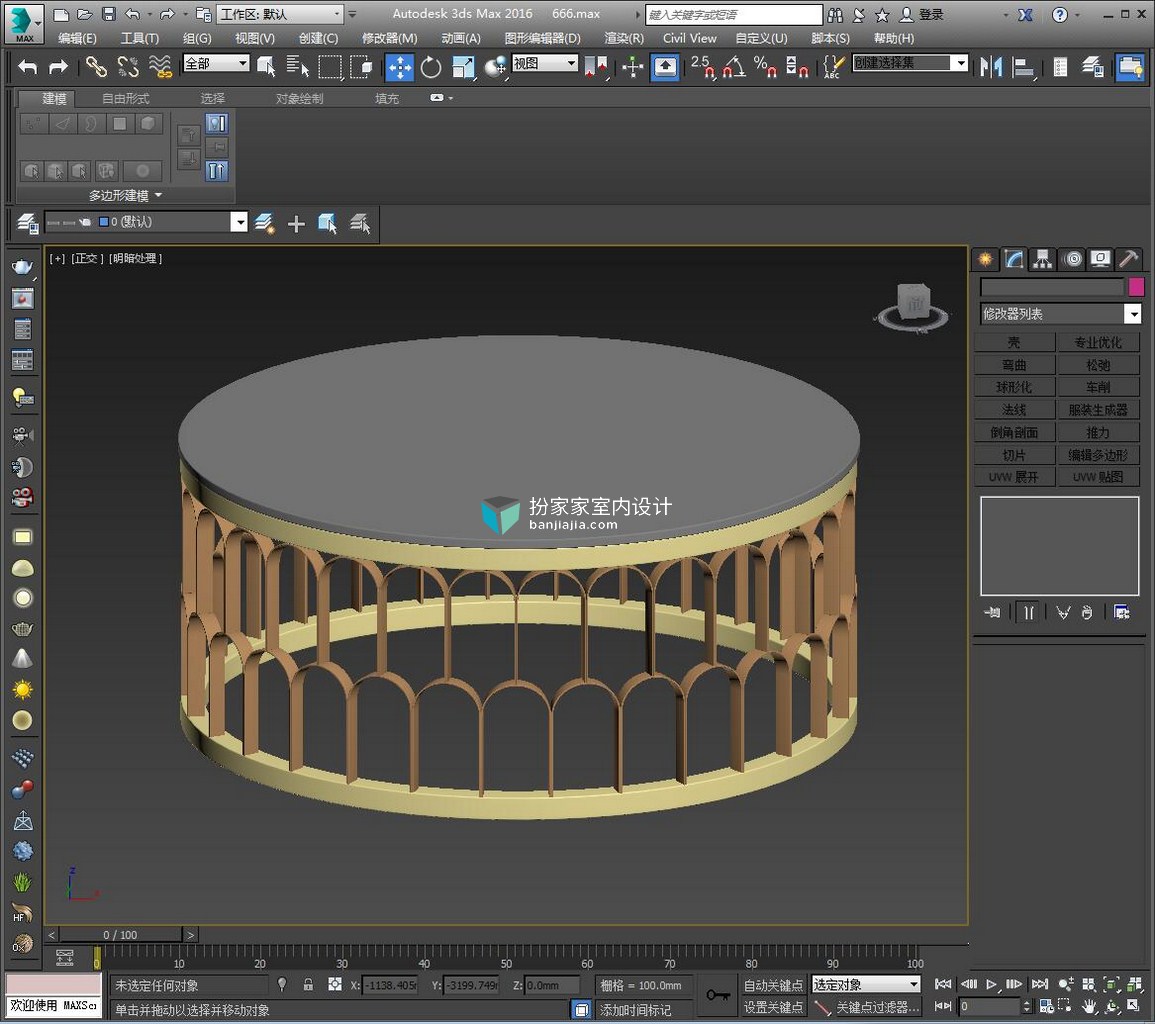

13，上下部分补充完成如图
