今天让我们一起来深入了解轻钢龙骨隔墙，曲面墙体以及超高隔墙的构造做法！

01

「轻钢龙骨隔墙」

轻钢龙骨隔墙具有重量轻、强度较高、耐火性好、通用性强且安装简易的特性。轻钢龙骨吊顶是在现阶段建筑装饰工程中运用非常广泛。

1、材料

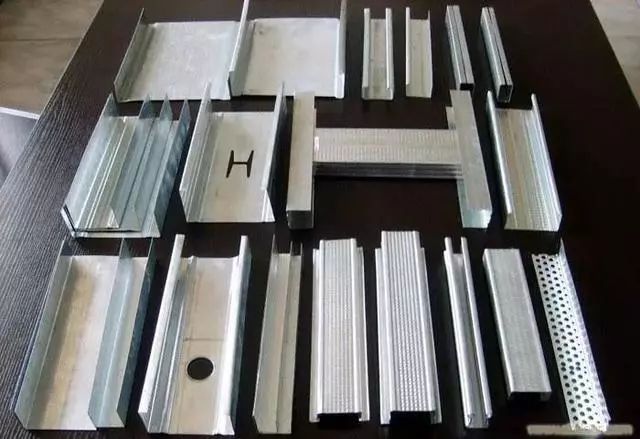

龙骨材料：

轻钢龙骨主件有沿顶沿地龙骨、加强龙骨、竖（横）向龙骨、横撑龙骨。

轻钢龙骨配件：

支撑卡、卡托、角托、连接件、固定件、护角条、压缝条等。

紧固材料：

射钉、膨胀螺栓、镀锌自攻螺丝（12mm厚石膏板用25mm长螺丝，两层12mm厚石膏板用35mm长螺丝）、木螺丝等。

填充材料：

玻璃棉、矿棉板、岩棉板等，按设计要求选用。

2、工艺流程

工艺节点：

弹线、分档—做地枕带（设计有要求时）—固定沿顶、沿地龙骨—固定边框龙骨—安装竖向龙骨—安装门、窗框—安装附加龙骨—安装支撑龙骨—检查龙骨安装—电气铺管安附墙设备—安装一面罩面板—填充隔声材料—安装另一面罩面板—接缝及护角处理—质量检验

3、施工工艺

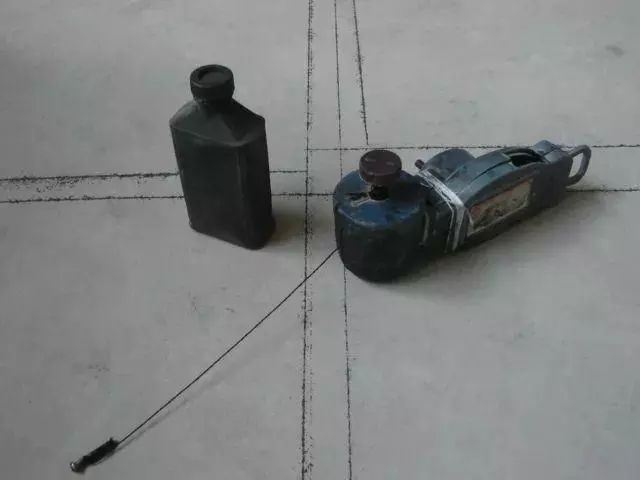

（1）弹线、分档：在隔墙与上、下及两边基体的相接处，应按龙骨的宽度弹线。弹线清楚，位置准确。

按设计要求，结合罩面板的长、宽分档，以确定竖向龙骨；横撑及附加龙骨的位置。

弹线↑

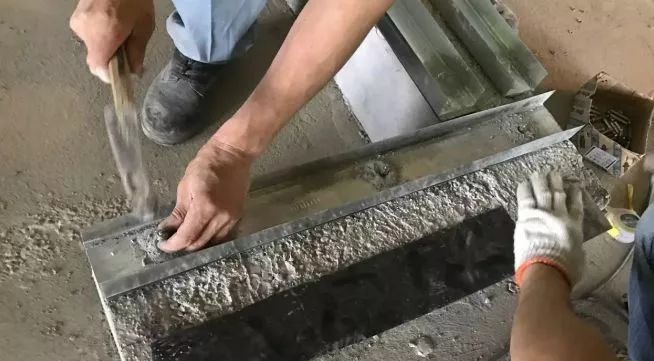

（2）作地枕带：当设计有要求时，按设计要求作豆石混凝土地枕带。作地枕带应支模，豆石混凝土应浇捣密实。

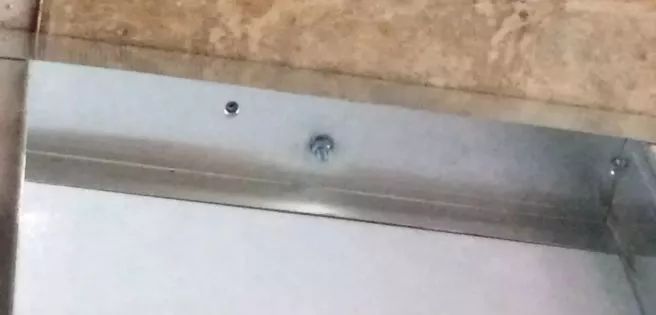

（3）固定沿项、沿地龙骨：沿弹线位置固定沿项、沿地龙骨，可用射钉或膨胀螺栓固定，固定点间距应不大于600mm，龙骨对接应保持平直。

（4）固定边框龙骨：沿弹线位置固定边框龙骨，龙骨的边线应与弹线重合。龙骨的端部应固定，固定点间距应不大于lm，固定应牢固。

（5）边框龙骨与基体之间，应按设计要求安装密封条。

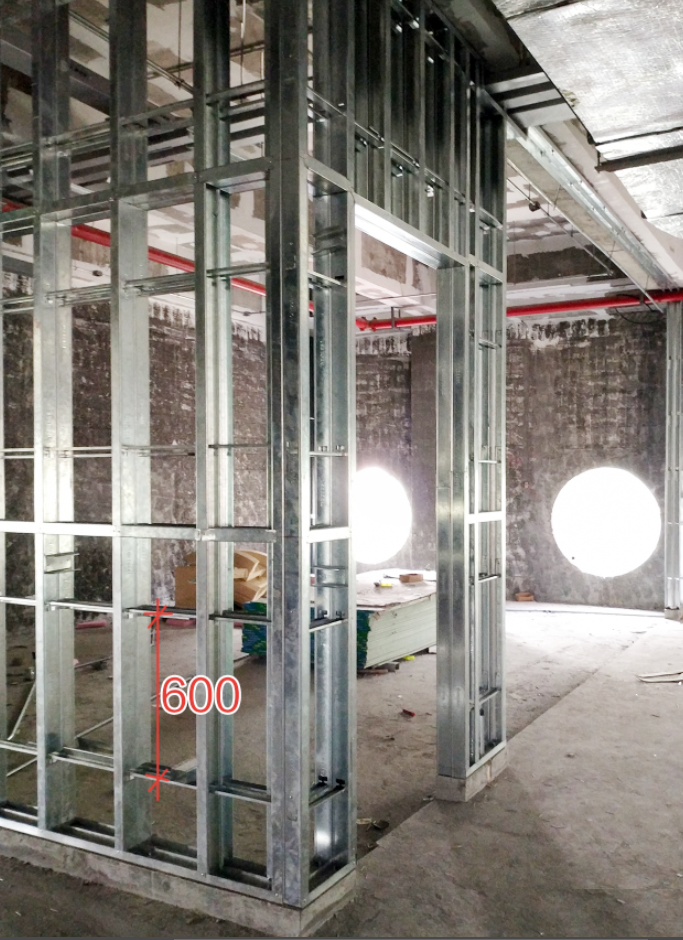

（6）选用支撑卡系列龙骨时，应先将支撑卡安装在竖向龙骨的开口上，卡距为400～600mm，距龙骨两端的距离为20～25mm。

（7）安装竖向龙骨应垂直，龙骨间距应按设计要求布置。设计无要求时，其间距可按板宽确定，如板宽为 900mm、1200mm时，其间距分别为 453mm、603mm。

（8）选用通贯系列龙骨时，低于3m的隔断安装一道；3～5m隔断安装两道；5m以上安装三道。

（9）罩面板横向接缝处，如不在沿顶、沿地龙骨上，应加横撑龙骨固定板缝。

（10）门窗或特殊节点处，使用附加龙骨，安装应符合设计要求。

（11）对于特殊结构的隔墙龙骨安装（如曲面、斜面隔断等），应符合设计要求。

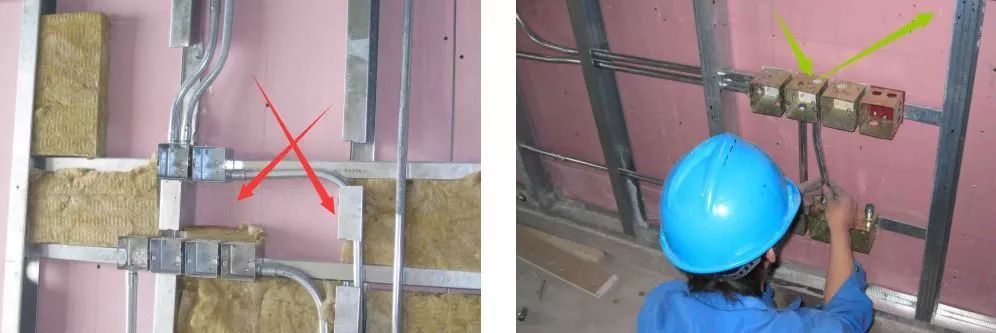

（12）电气铺管、安装附墙设备：按图纸要求预埋管道和附墙设备。

要求与龙骨的安装同步进行，或在另一面罩面板封板前进行，并采取局部加强措施，固定牢固。

电气设备专业在墙中铺设管线时，应避免切断横、竖向龙骨，同时避免在沿墙下端设置管线。

（13）龙骨检查校正补强：安装罩面板前，应检查隔断骨架的牢固程度，门窗框、各种附墙设备、管道的安装和固定是否符合设计要求。

如有不牢固处，应进行加固。龙骨的立面垂直偏差应≤3mm，表面不平整应≤2mm。

（14）安装罩面板：

罩面板宜竖向铺设，长边（即包封边）接缝应落在竖龙骨上。仅隔墙为防火墙时，罩面板应竖向铺设。曲面墙所用罩面板宜横向铺设。

龙骨两侧的罩面板及龙骨一侧的内外两层罩面板应错缝排列，接缝不得落在同一根龙骨上。

膏板用自攻螺钉固定。沿罩面板周边螺钉间距不应大于200mm，中间部分螺钉间距不应大于300mm，螺钉与板边缘的距离应为10～16mm。

安装罩面板时，应从板的中部向板的四边固定，钉头略埋入板内，但不得损坏纸面。钉眼应用石膏腻子抹平。

罩面板宜使用整板。如需对接时，应紧靠，但不得强压就位。

隔墙端部的罩面板与周围的墙或柱应留有3mm的槽口。施工时，先在槽口处加注嵌缝膏，然后铺板，挤压嵌缝膏使其和邻近表层紧密接触。

安装防火墙罩面板时，罩面板不得固定在沿顶、沿地龙骨上，应另设横撑龙骨加以固定。

隔墙板的下端如用木踢脚板覆盖，罩面板应离地面20～30mm；用大理石、水磨石踢脚板时，罩面板下端应与踢脚板上口齐平，接缝严密。

铺放墙体内的玻璃棉、矿棉板、岩棉板等填充材料，与安装另一侧纸面罩面板同时进行，填充材料应铺满铺平。

安装罩面板↑

（15）接缝及护角处理：

1）纸面罩面板墙接缝做法有三种形式，即平缝、凹缝和压条缝。一般做平缝较多，可按以下程序处理：

a.纸面罩面板安装时，其接缝处应适当留缝（一般3～6mm），并必须坡口与坡口相接。接缝内浮土清除干净后，刷一道50%浓度的107胶水溶液。

b.用小刮刀把WKF接缝腻子嵌入板缝，板缝要嵌满嵌实，与波口刮平。待腻子干透后，检查嵌缝处是否有裂纹产生，如产生裂纹要分析原因，并重新嵌缝。

c.在接缝坡口处刮约lmm厚的WKF腻子，然后粘贴玻纤带，压实刮平。

d.当腻子开始凝固又尚处于潮湿状态时，再刮一道WKF腻子，将玻纤带埋入腻子中，并将板缝填满刮平。

e.阴角的接缝处理方法同平缝。

阳角可按以下方法处理：

a.阳角粘贴两层玻纤布条，角两边均拐过100mm，粘贴方法同平缝处理，表面亦用WKF腻子刮平。

b.当设计要求作金属护角条时，按设计要求的部位、高度，先刮一层腻子，随即用镀锌钉固定金属护角条，并用腻子刮平。

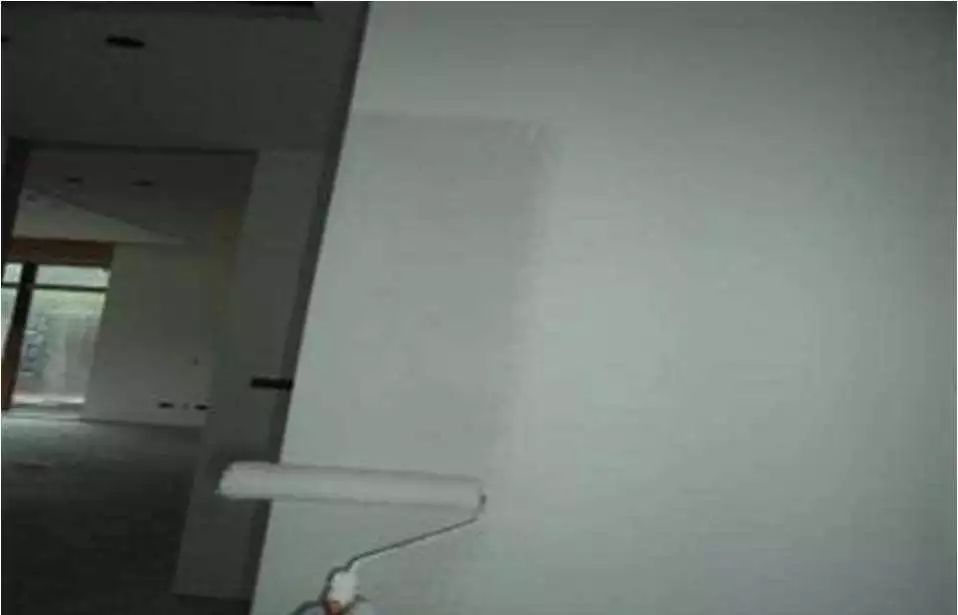

（16）待板缝腻子干燥后，检查板缝是否有裂缝产生，如发现裂纹，必须分析原因，采取有效的措施加以克服，否则不能进入板面装饰施工。

（17）质量验收：

验收标准↑

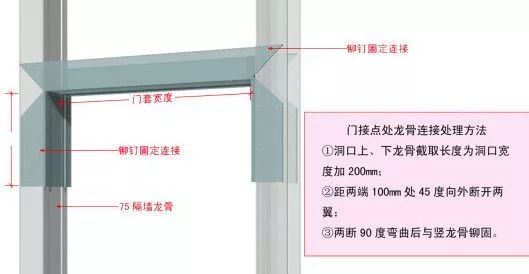

tips：轻钢龙骨隔墙门洞处该怎么处理？

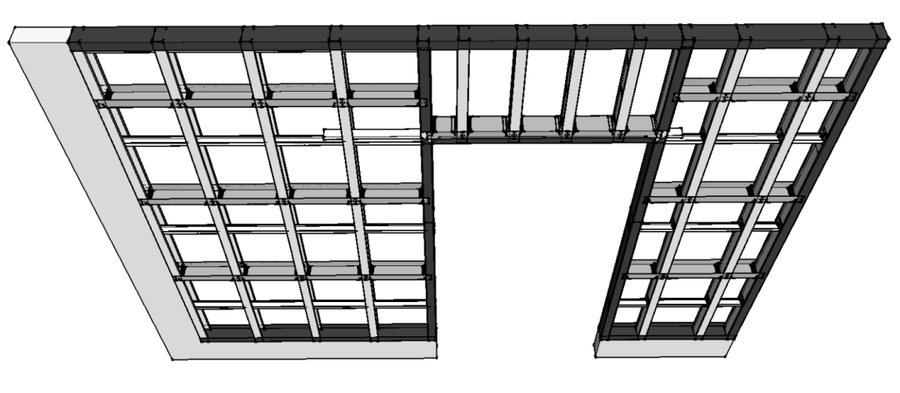

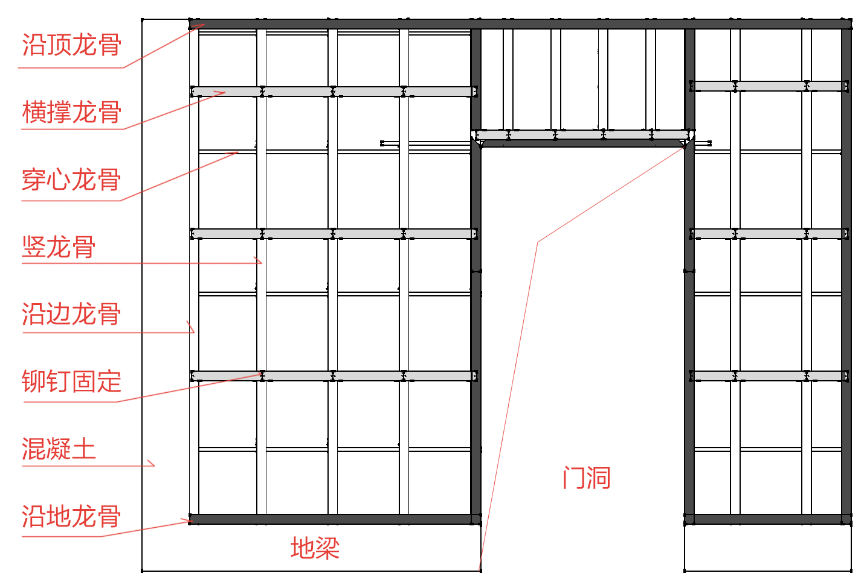

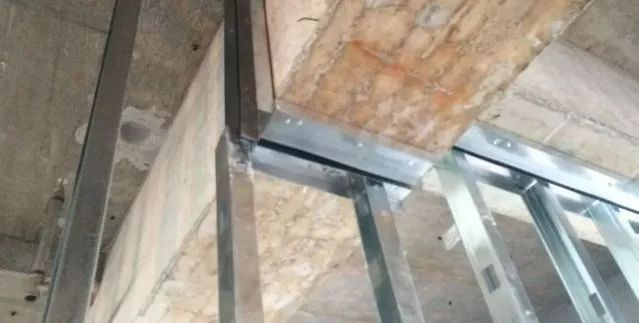

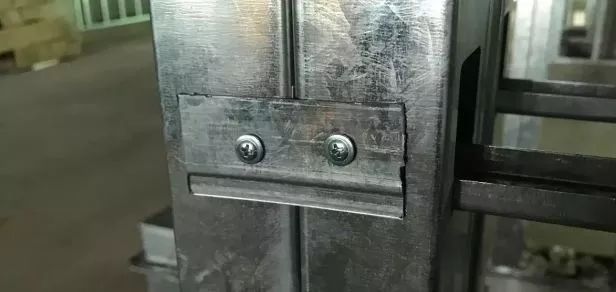

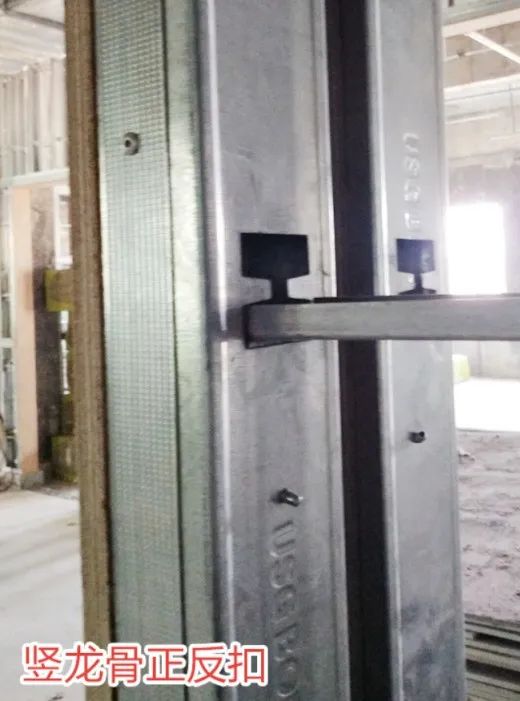

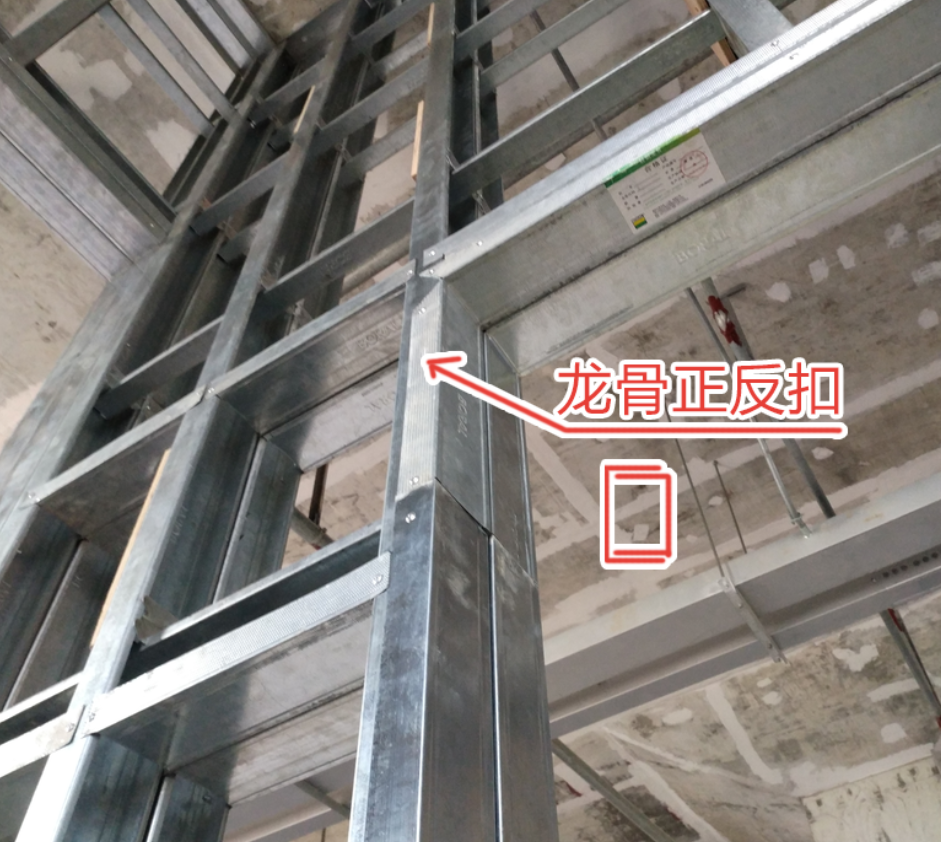

轻钢龙骨隔墙门洞处，需用龙骨正反扣，或焊接钢架来保证门洞处龙骨的牢靠性，如下图所示：

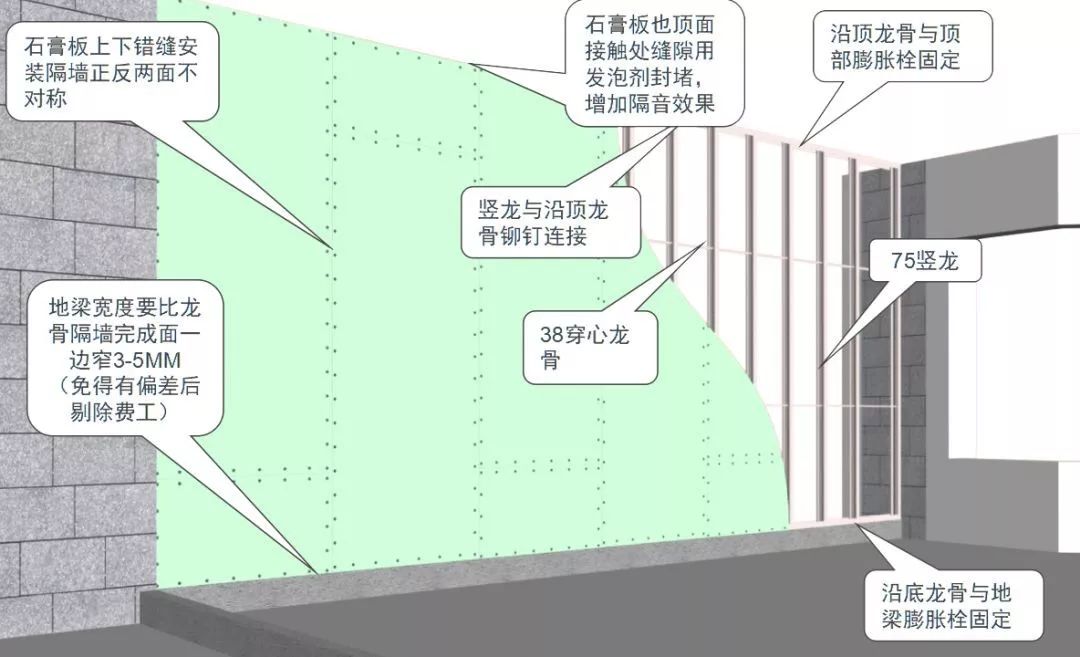

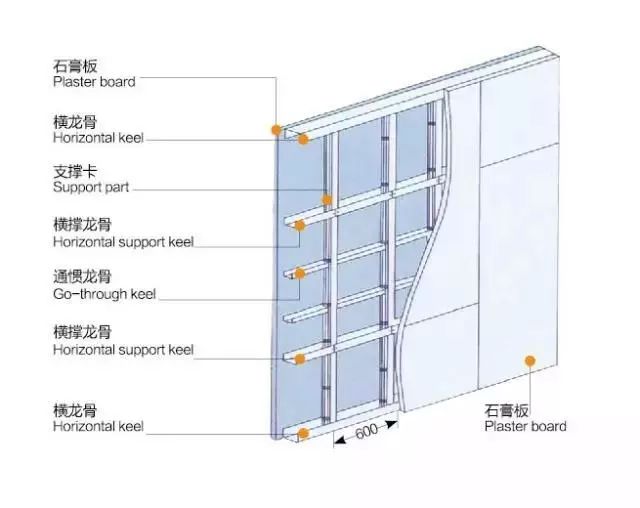

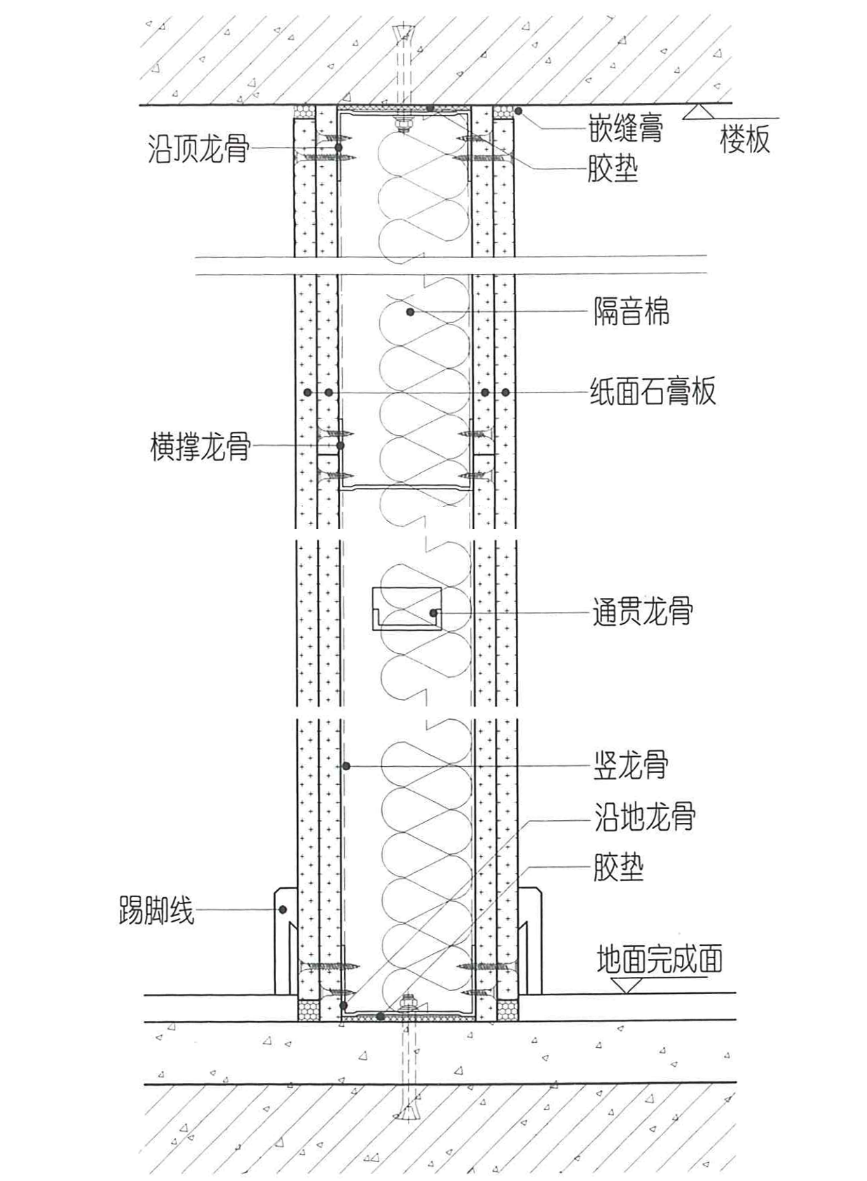

高标准的轻钢龙骨隔墙长什么样:

上图所示的是最标准的做法之一，记住了它，在面对一切其他的轻钢龙骨隔墙时，只需根据不同的墙体厚度，更改龙骨的规格和排数即可，如下图情况：

02

「曲面隔墙」

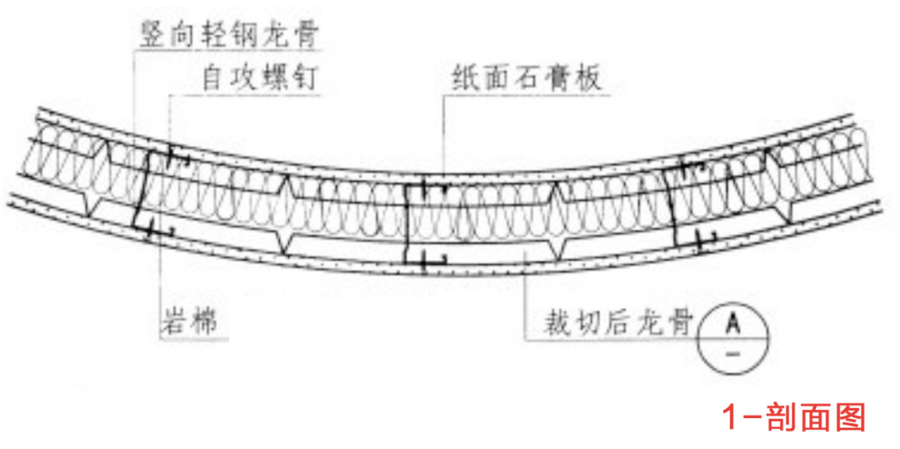

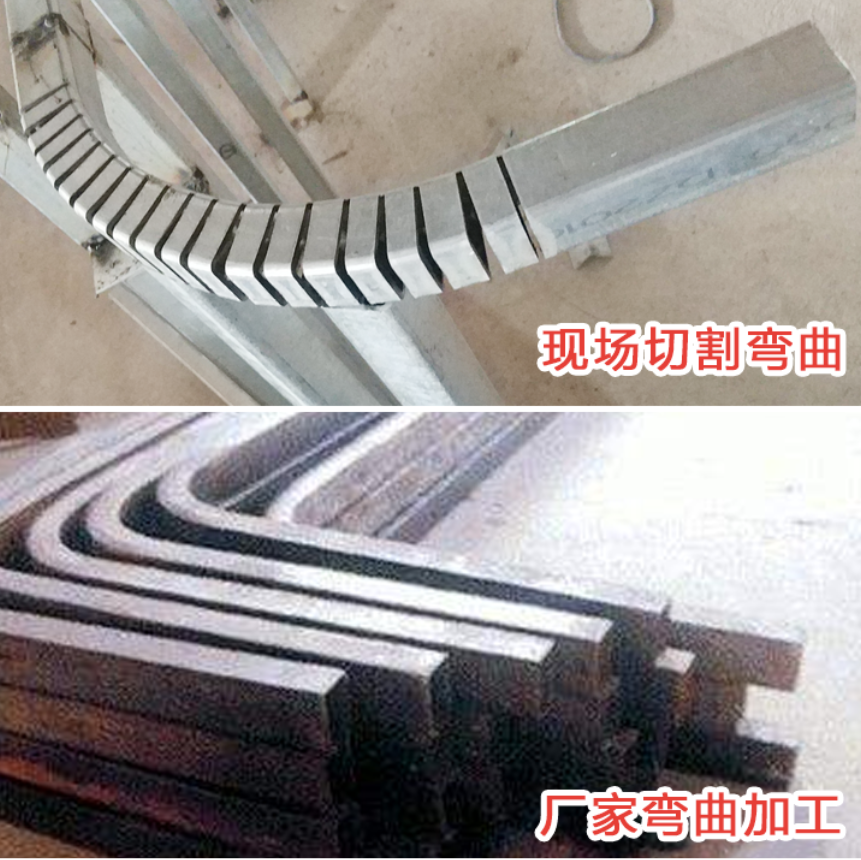

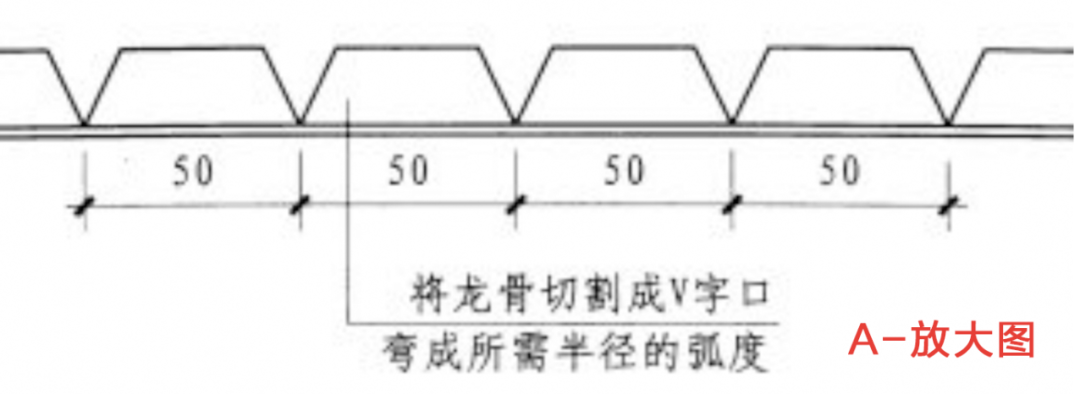

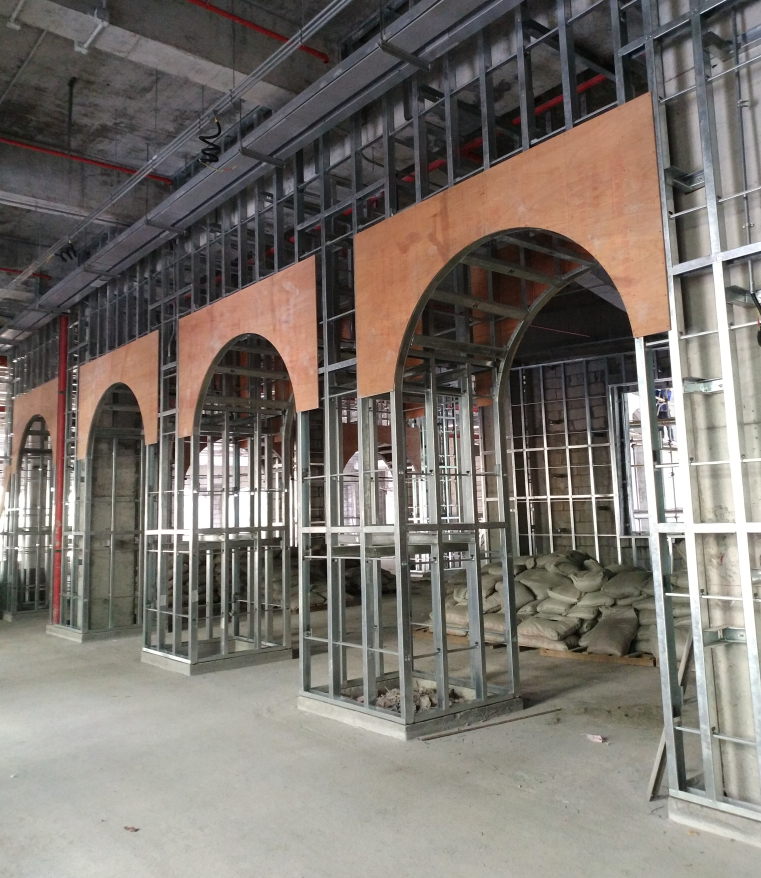

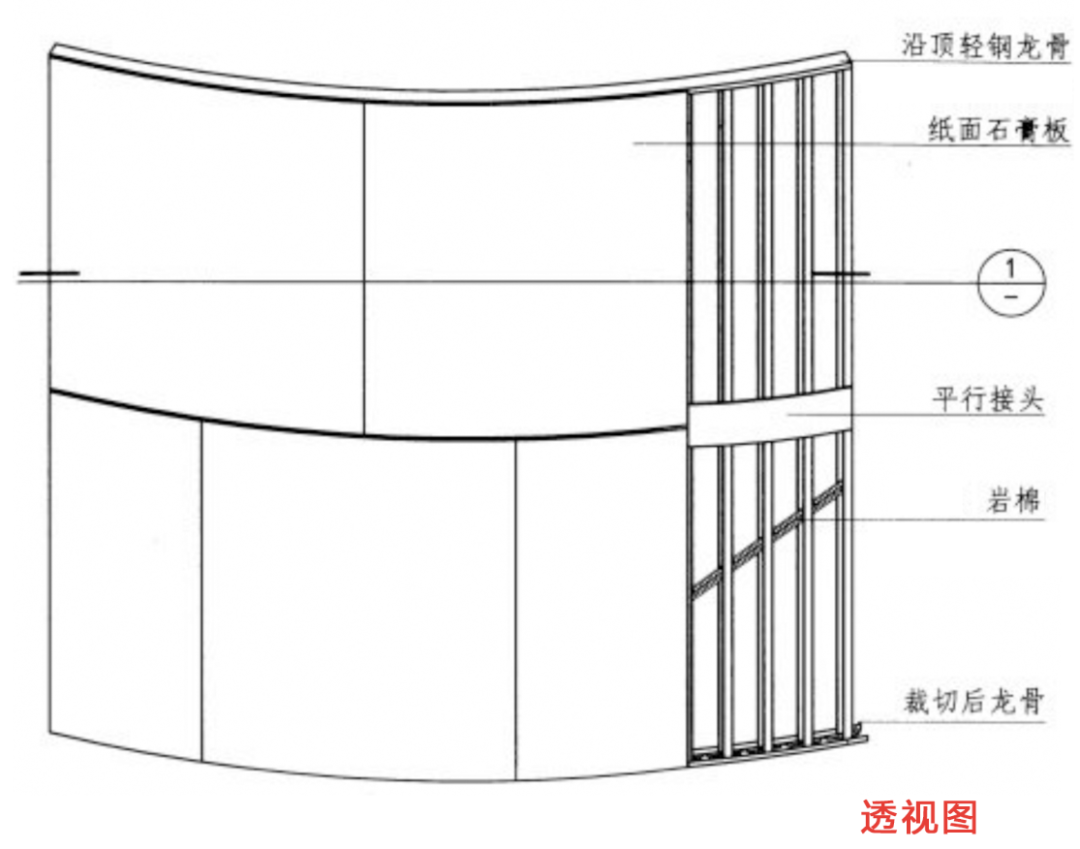

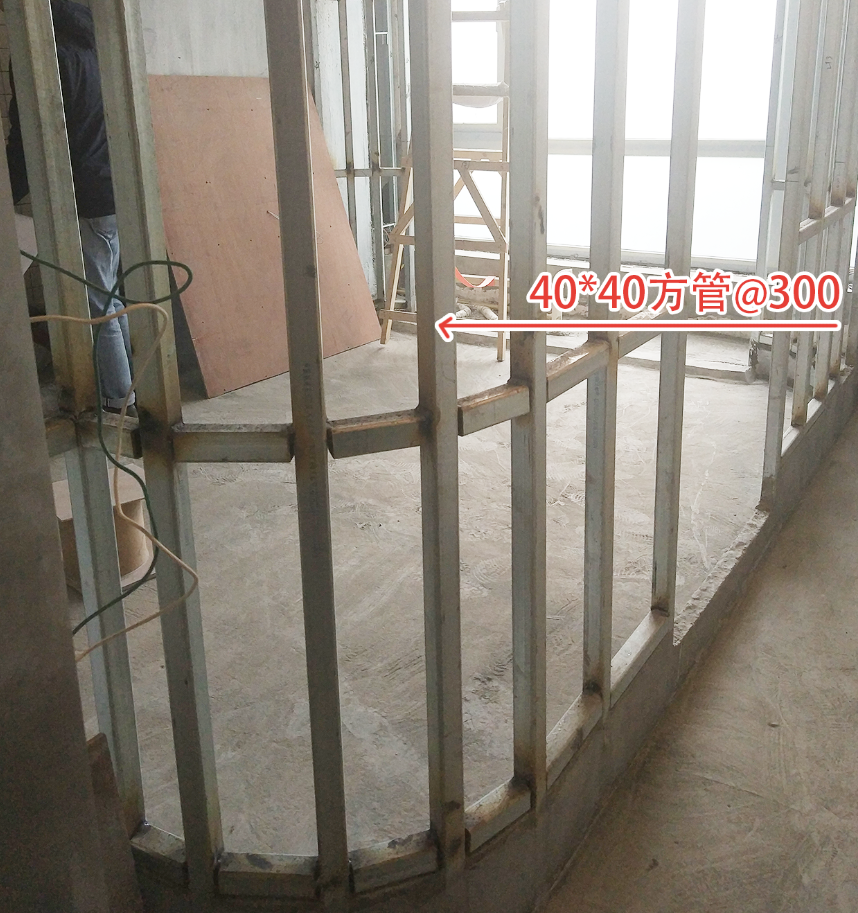

曲面墙体的骨架通常是通过轻钢龙骨或钢架来实现弯曲的，构造做法与标准做法大同小异，仅仅只是在横向上把龙骨进行弯曲即可实现。

03

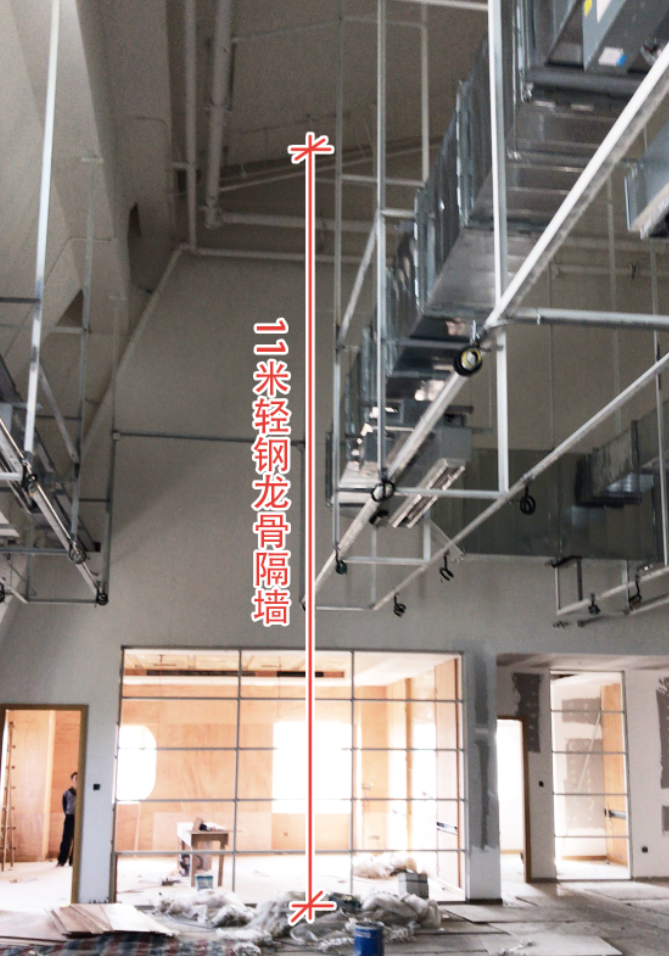

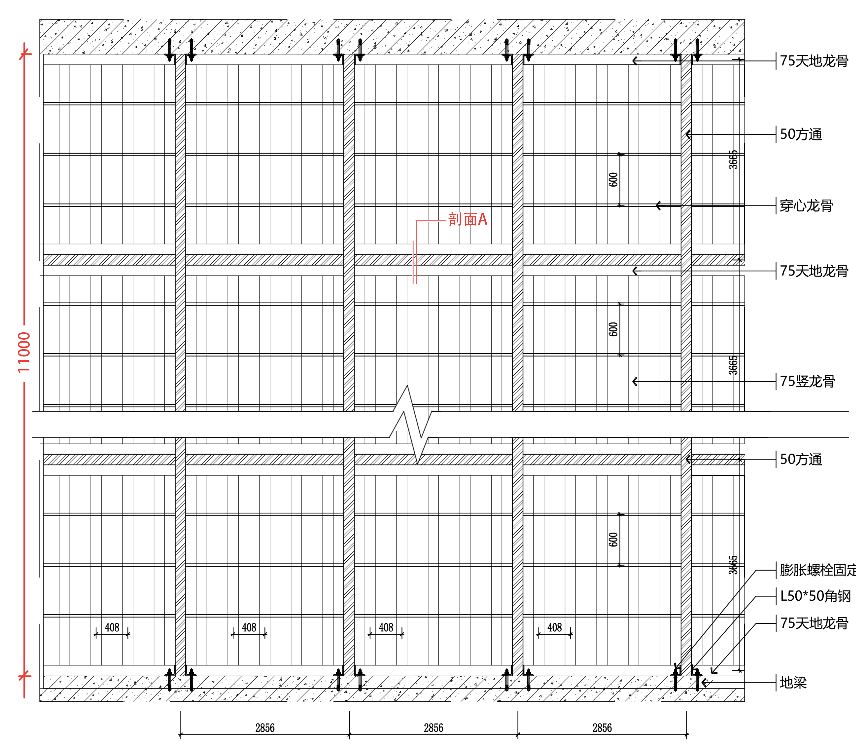

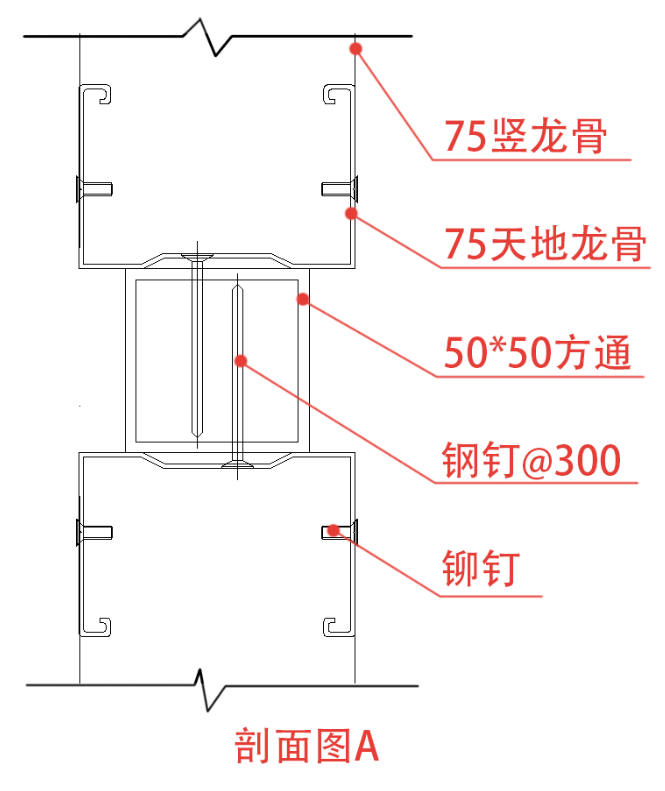

「超高墙体」

第一个方案是直接通过双排100*100mm的钢架隔墙顶天立地来解决。虽然这个方案在安全性和建筑承重上有所保障，但是全采用钢架的成本太高。

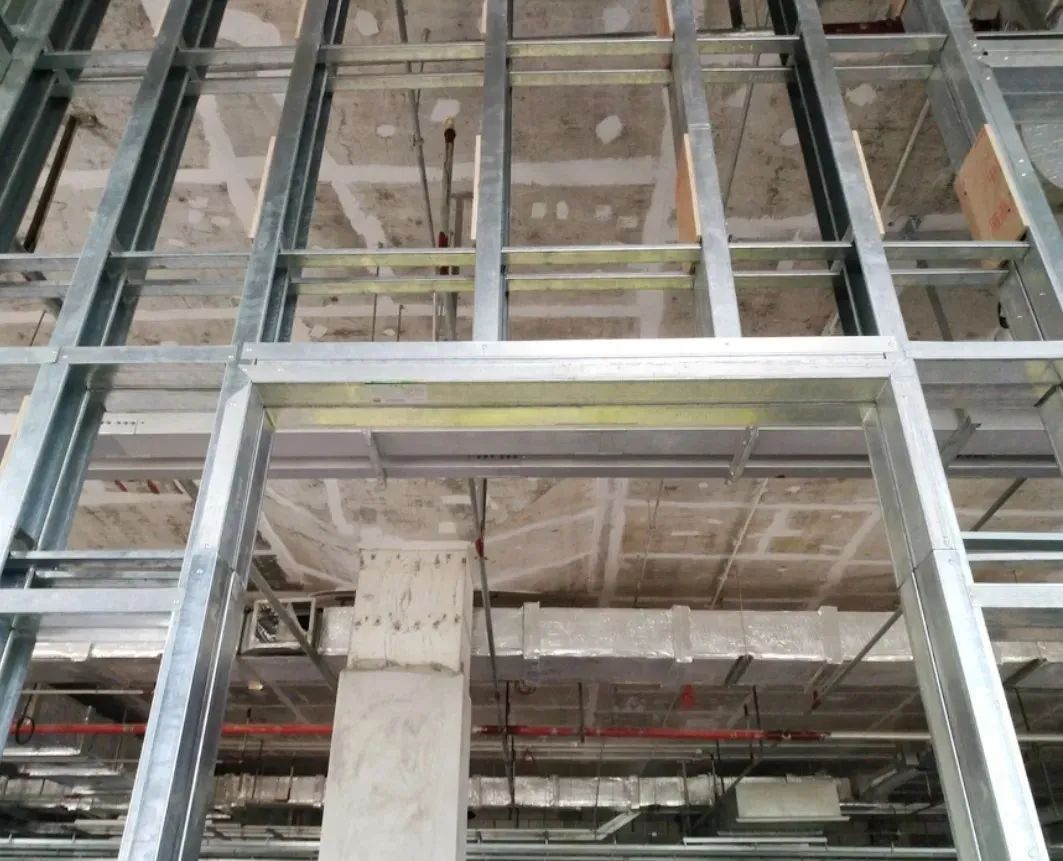

第二个方案是用钢架搭框，内填轻钢龙骨隔墙，如下图所示：
