大家好,我是你们超级可爱的佳佳妹呀~

要做好精装修,不仅要控成本、抢工期、还要保质量。小到从踢脚线做法、插座面板毫米级的安装标准,大到门套及墙纸的工序、空间方正度等等。佳佳妹在网上收集了一些资料~

下面跟大家分享一组批量精装“工艺要点及节点构造要求”:

1.门套根部防潮构造

2.墙地面防水接搭构造

3.防水层加强局部构造

4.卫生间门槛止水带构造

5.卫生间淋浴房挡水条构造

6.浴缸防水节点构造

7.阳台铝合金门底部边构造

8.马桶安装构选

9.给水管口构造

10.地面轻钢龙骨隔墙构造

11.钢架隔墙构造

12.卫生间壁龛构造

13.墙面瓷砖阴阳角收口

14.石材湿挂构造

15.墙面直板木饰面安装

16.成品门套构造

17.成品门套基层

18.移门

19.墙纸构造

20.墙面软包饰面构造

21.玻璃与墙体交接

22.墙面不锈钢与石材收口

23.单层石膏板或硅酸钙板吊顶构造

24.吊顶木基层制作

25.跌级吊顶暗光槽构造

26.吊顶检修口

27.吊灯预埋件构造

28.空调风口安装

29.吊顶伸缩缝施工节点

30.地面地漏

31.墙面与石膏板吊顶收口节点

32.淋浴房石材地面构造

33.木地板与石材地面接口

34.镜柜构造

35.台盆柜检修口构造

36.浴缸检修暗门构造


01

「防水工程」

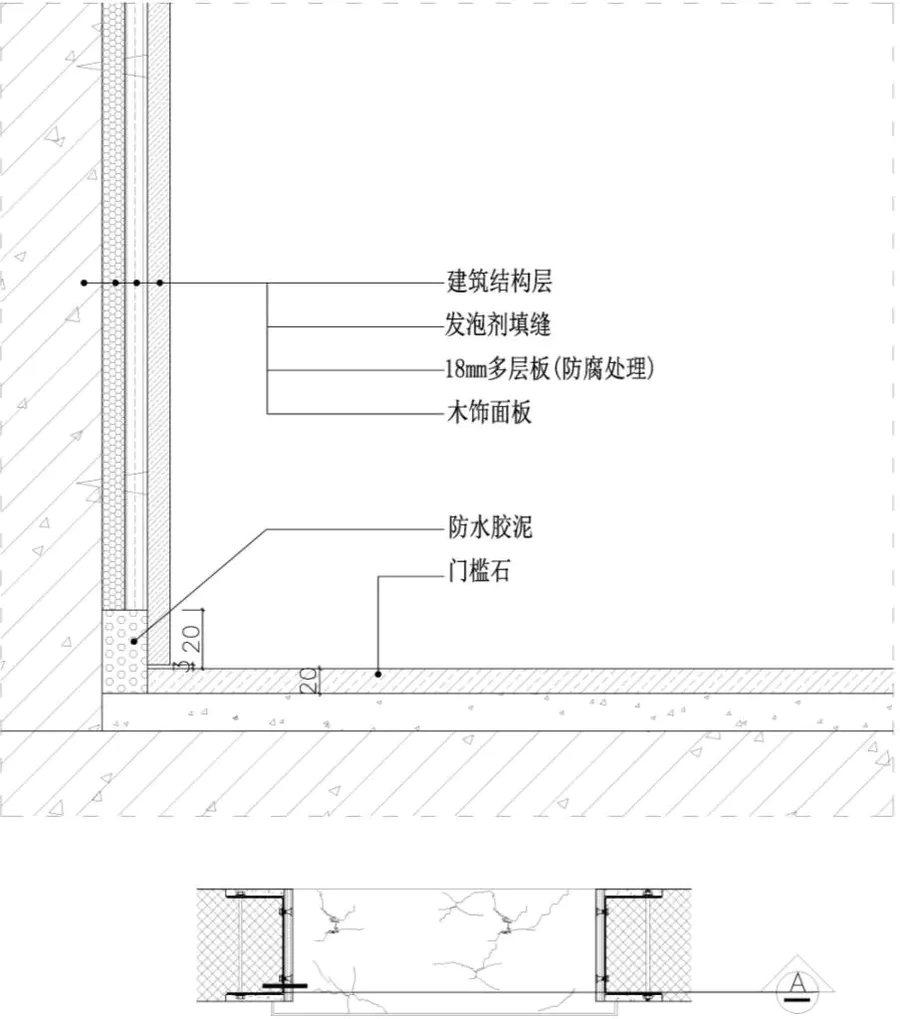

 门套根部防潮构造示意图1


扮家家室内设计网


重点说明:

门套基层板根部应与门槛石面留缝(约20mm),缝隙用柔性防水胶泥填实。

木饰面板根部应与门槛石面留缝(约2~3mm),以防止水气渗入门套内引起油漆饰面变形发霉。

门套根部防潮构造示意图2

新工艺丨36例节点剖析,全方位详解工艺要点及构造要求!建议收藏!

设计随聊


重点说明:

1、本做法适用于卫生间、厨房、阳台、地下室等湿度较大的空间。

2、多层板基层应做三防处理,且与石材基座之间应间隔10mm,以防止地面潮气渗透到多层板。

墙地面防水接搭构造示意图

设计随聊


重点说明:

1、墙面采用聚合物水泥基防水涂料。

2、墙面防水涂料完成并干透后,方可施工地面防水涂料。

3、地面采用单组份聚氨酯防水涂料,并在墙脚部位上翻超过地面完成面300mm 与墙面防水涂料搭接。

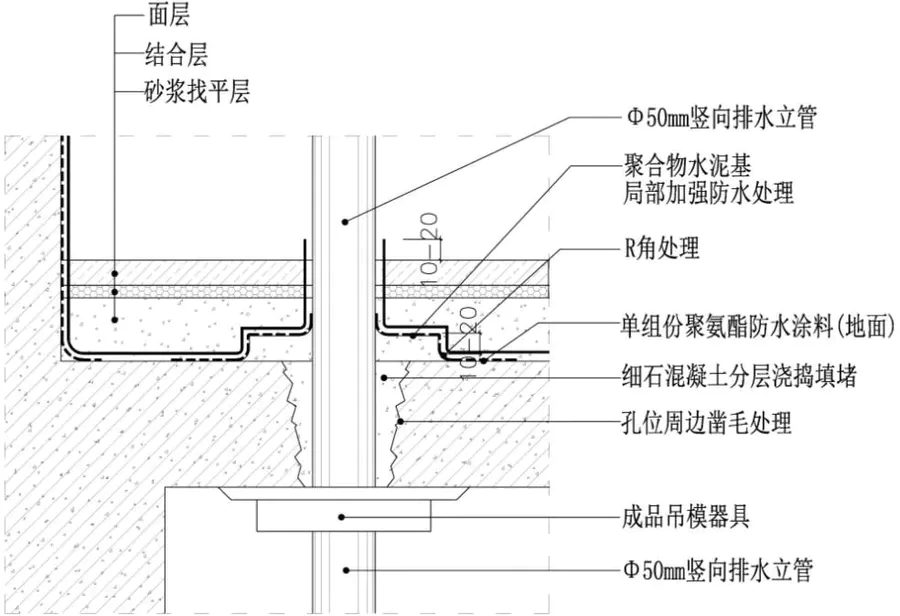

防水层加强局部构造示意图

扮家家室内设计网

新工艺丨36例节点剖析,全方位详解工艺要点及构造要求!建议收藏!


重点说明:

1、对穿过楼板的管道,应先将管道周边的孔洞凿毛,清理干净,再用细石混凝土分层浇捣填堵。

细石混凝土完成面高于结构楼板10~20mm,管道周围 200mm 范围内涂刷聚合物水泥基防水涂料两道,作为局部防水加强。

2、施工地面防水涂料时,地面防水涂料应涂刷至管壁,并高出地面完成面10~20mm。

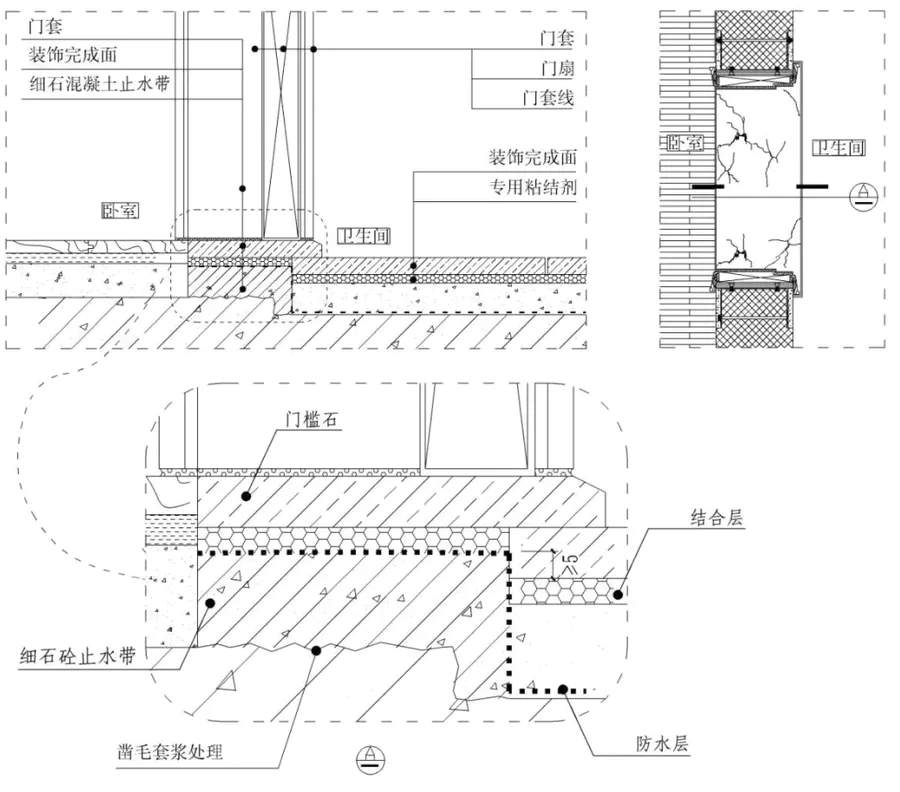

卫生间门槛止水带构造示意图

设计随聊


重点说明:

1、卫生间(设计有高差要求)门槛石基层应设止水带(先在结构板上凿毛套浆处理,再采用细石砼浇筑成形),并与地面做统一防水。

2、止水带应高于防水区域结合层5mm以上。

3、门框木质基层应进行三防处理(防火、防腐、防潮)。

卫生间淋浴房挡水条构造示意图1

设计随聊


重点说明:


1、淋浴房地面石材应采用湿铺工艺铺贴,严禁干铺。

2、淋浴房挡水条应按设计图纸要求于现场弹线,并设置砼止水带。

3、止水带所处地面应预先凿毛,浇筑止水带前应进行基层清理并刷素水泥浆一道。止水带完成高度应超出淋浴房地面结合层20mm 以上。

止水带与墙体交接处应伸入墙体20mm。

4、卫生间地面防水处理应在止水带施工完成后进行。

卫生间淋浴房挡水条构造示意图2

扮家家室内设计网


重点说明:

1、淋浴房地面石材应采用湿铺工艺铺贴,严禁干铺。

2、干区地面细石混凝土找平层应高于淋浴房地面装饰完成面20mm以上。

3、卫生间应防水施工完成并经蓄水试验确认无渗水后,再进行细石砼回填找平,找平应一次成型。

4、淋浴房止水反槛应在地面铺贴前再做一道防水加强处理。

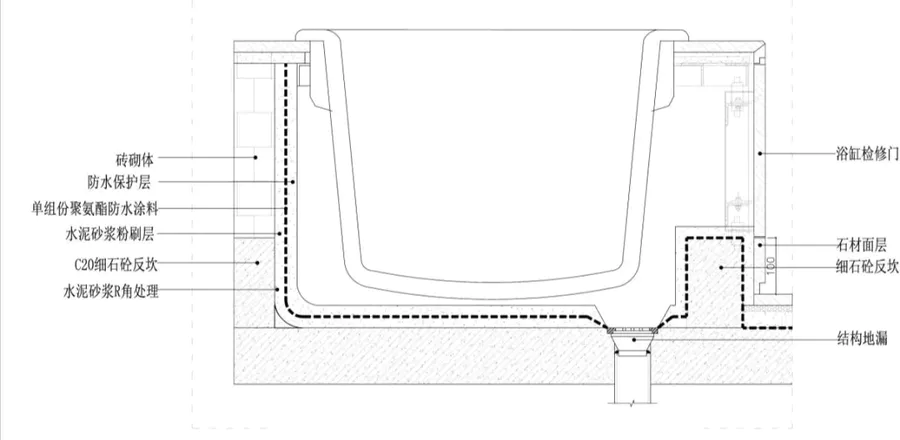

浴缸防水节点构造示意图

新工艺丨36例节点剖析,全方位详解工艺要点及构造要求!建议收藏!


重点说明:

1、浴缸底部应增设结构地漏,便于排放积水。

2、浴缸底部四周应设置≥地面完成面100mm的C20细石混凝土反梁。单组份聚氨酯施工完成后应抹1 :2 水泥砂浆防水保护层一道。


浴缸侧面应设置检修暗门。

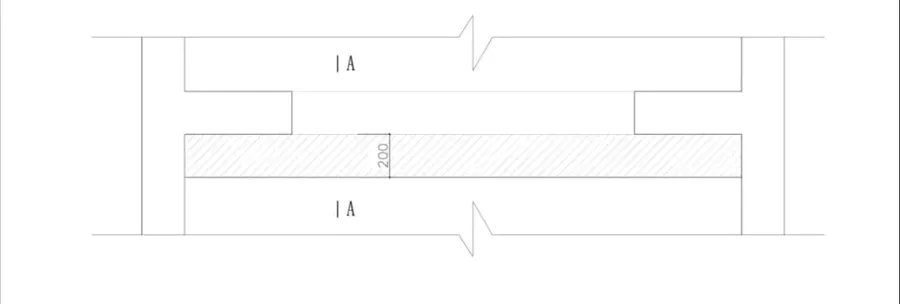

阳台铝合金门底部边构造示意图

设计随聊

设计随聊


重点说明:

1、室内地面完成面应略低于铝合金门底框内侧(且高差不超过5mm)。室内应设置细石混凝土止水挡槛,宽度200mm。

2、门槛石应略微倾斜(内高外低),完成面应低于铝合金门底框外侧,且与铝合金门底框交接处应预留不小于5mm的间隔缝。

缝隙内应采用中性硅酮密封胶密实填缝。

3、室外地面结合层应低于室内结构楼板板面20mm以上(若门槛处设置反梁,则应低于反梁顶面)。


02

「给排水工程」

马桶安装构造示意图

扮家家室内设计网

新工艺丨36例节点剖析,全方位详解工艺要点及构造要求!建议收藏!


重点说明:

1、根据马桶选型决定马桶排污管口预留高度。

2、穿透地面的排水管管壁周围与地面材料交接部分应采用柔性胶泥进行填堵,确保交接部分不渗漏。

给水管口构造示意图

设计随聊


重点说明:

1、瓷砖或石材取孔应采用专业取孔器。

2、给水管管口应超出墙面完成面0~3mm,以方便后续的安装和检修。


03

「墙面工程」

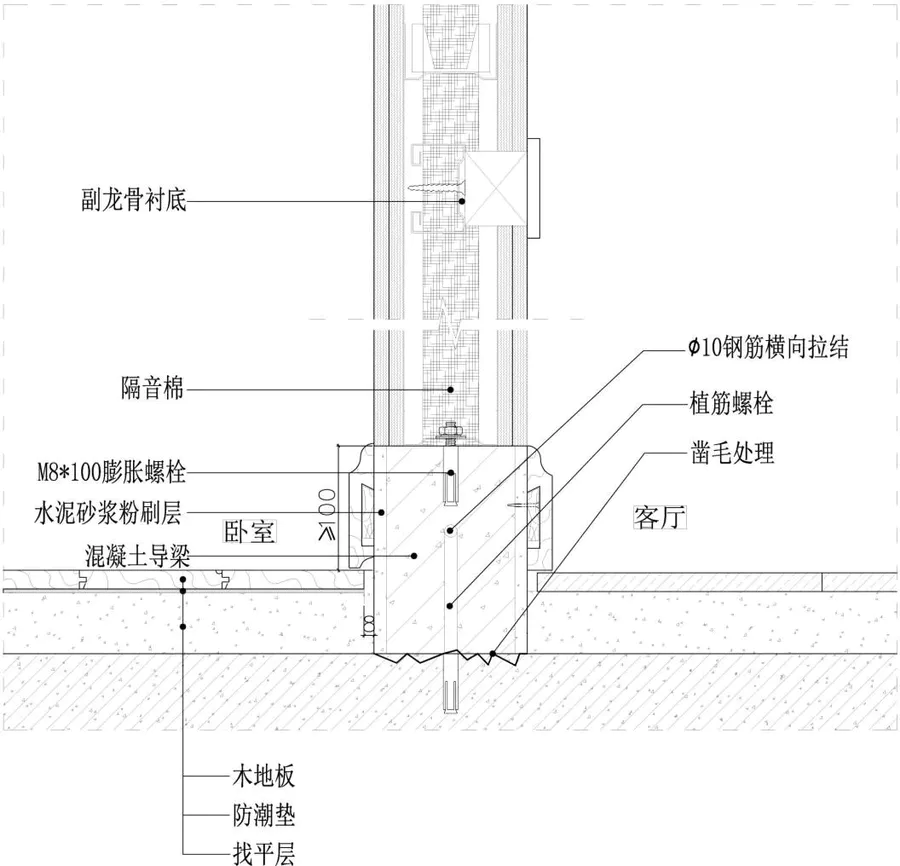

地面轻钢龙骨隔墙构造示意图

设计随聊


重点说明:

1、隔墙开关插座底盒处内衬50系列副龙骨,以便自攻螺丝固定开关盒。

2、隔墙钢筋砼地梁,应按设计图纸要求现场弹线,结构楼面预植螺栓,间距不大于450mm(导墙长度小于700mm的不做植筋要求)。

在螺栓之间用Φ10钢筋连接,制模浇捣翻边,翻边处地面应预先凿毛,采用 C20细石砼浇捣。

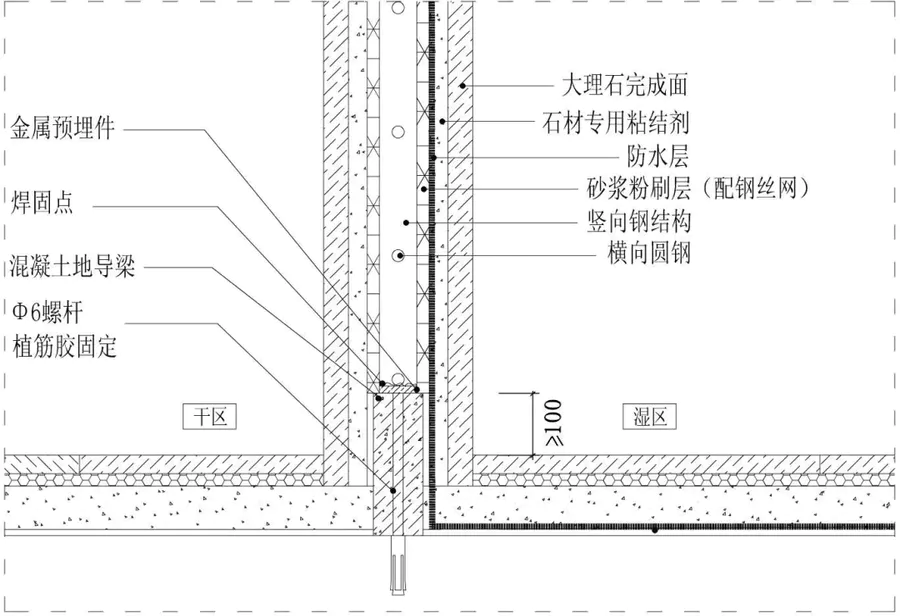

钢架隔墙构造示意图1

扮家家室内设计网


重点说明:

1、钢架隔墙应设置混凝土导梁,导梁高度应超过室内地坪完成面100mm以上;隔墙的钢架应采用热镀锌材质,焊点及横向圆钢应做银粉漆两道。

2、竖向顶部钢架不应与结构楼板硬性连接,需采用螺栓与角码固定预留伸缩空间。

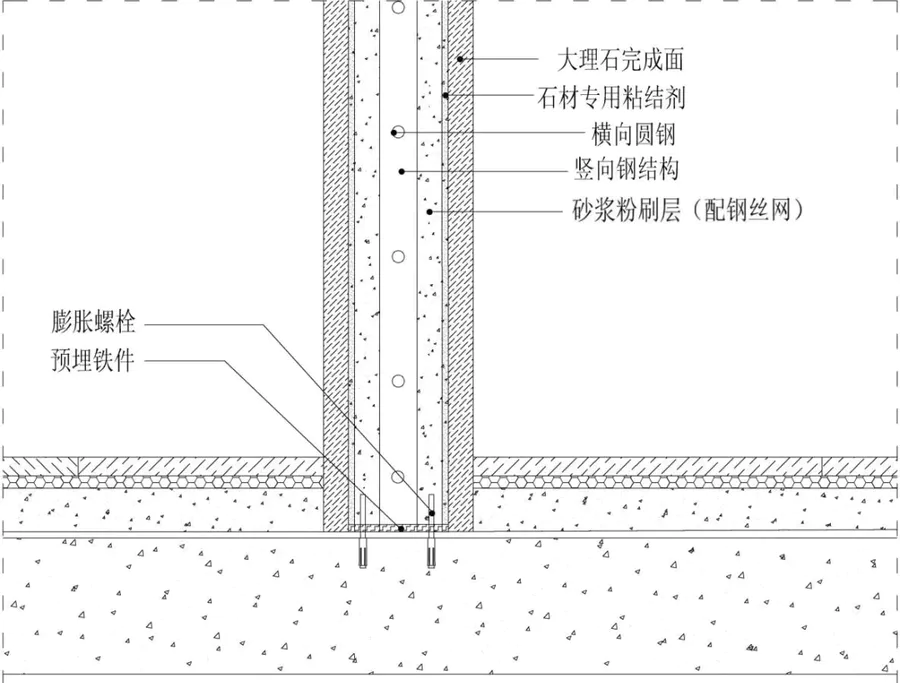

钢架隔墙构造示意图2

新工艺丨36例节点剖析,全方位详解工艺要点及构造要求!建议收藏!


重点说明:


1、隔墙的钢架及预埋铁件应采用热镀锌材质,焊点及横向圆钢应做银粉漆两道。

2、竖向顶部钢架不应与结构楼板硬性连接,需采用螺栓与角码固定预留伸缩空间。

卫生间壁龛构造示意图

设计随聊


重点说明:


1、卫生间壁龛高度应按墙面装饰材料排版确定,高度应于横缝齐平,并做与横缝相同的倒角或凹槽。

2、铺贴时,严格控制壁龛下口砖(石材)的放坡,禁止出现外高内低现象(防止积水)。

3、壁龛内砖(石材)缝应采用环氧树脂胶泥进行填缝处理。

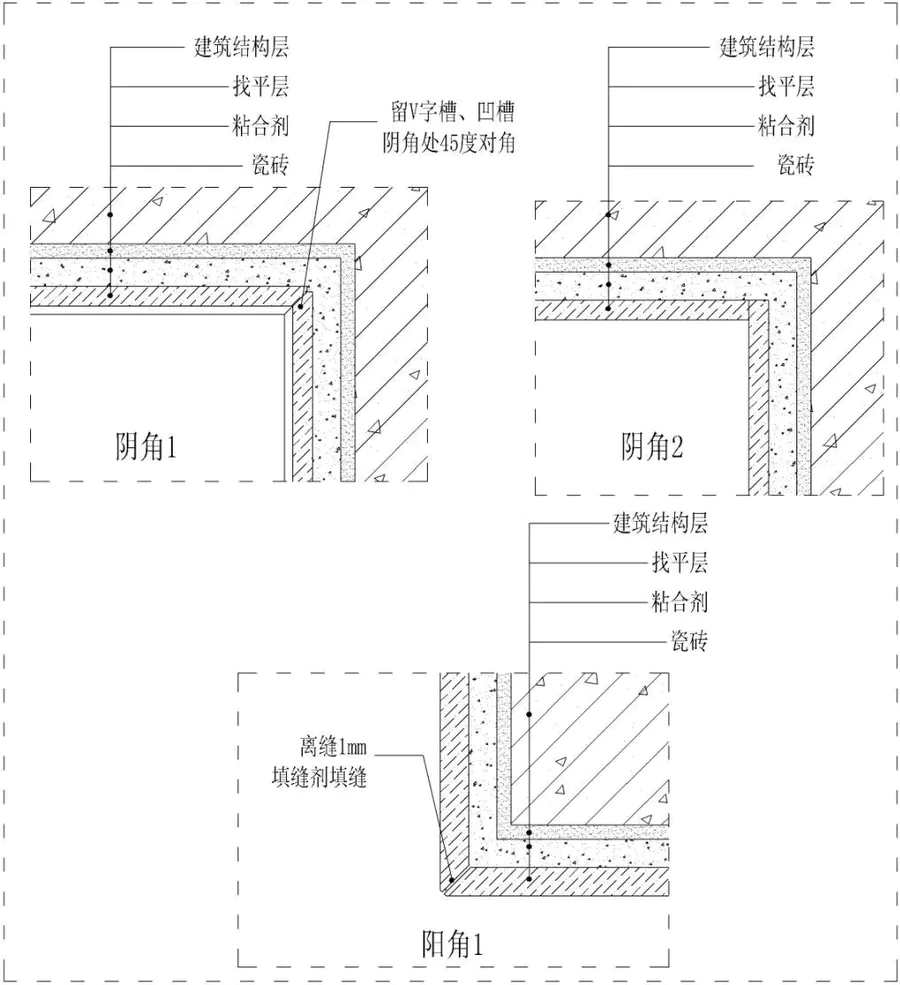

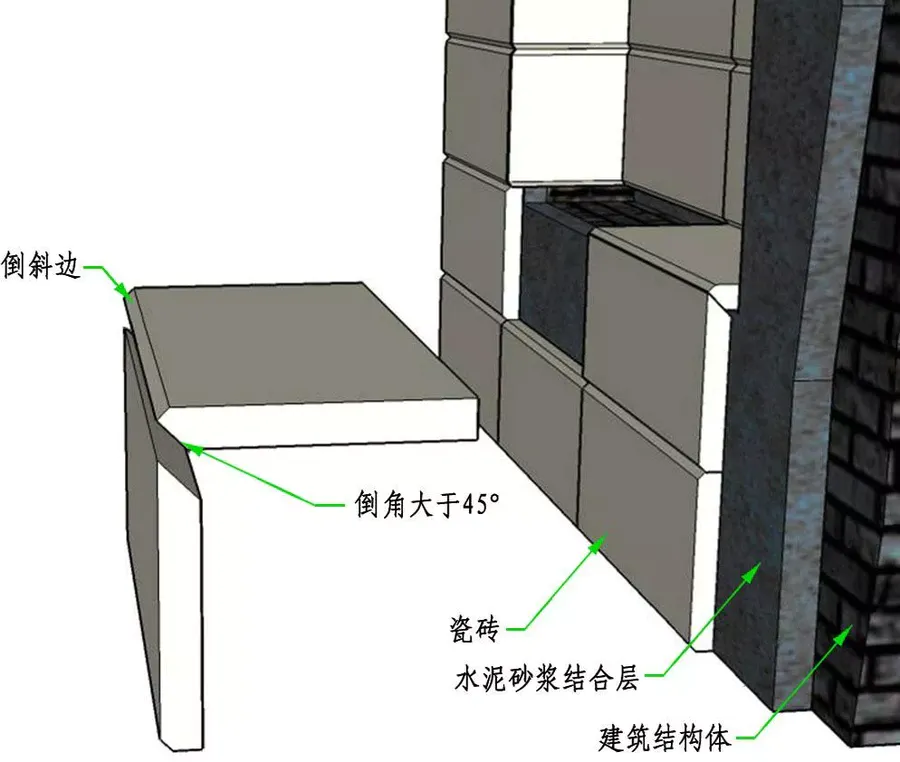

 墙面瓷砖阴阳角收口示意图

设计随聊


重点说明:

1、墙面瓷砖有横缝(如 V 字缝、凹槽)时,采用图示阴角1做法,阴角收口均应45°拼接对角处理(角度稍小于45°,以利于拼接)。

阴角切口应在工厂内加工完成(釉面砖可在现场加工);无横缝时,可采用图示阴角2做法。

2、墙砖阳角收口均应45°拼接对角处理(角度稍小于 45°,以利于拼接),阳角切口。

3、应在工厂内加工完成(釉面砖可在现场加工)。阳角收口对拼时应离缝1mm,用填缝剂填缝,以防崩边、开裂。详见图示阳角1做法。

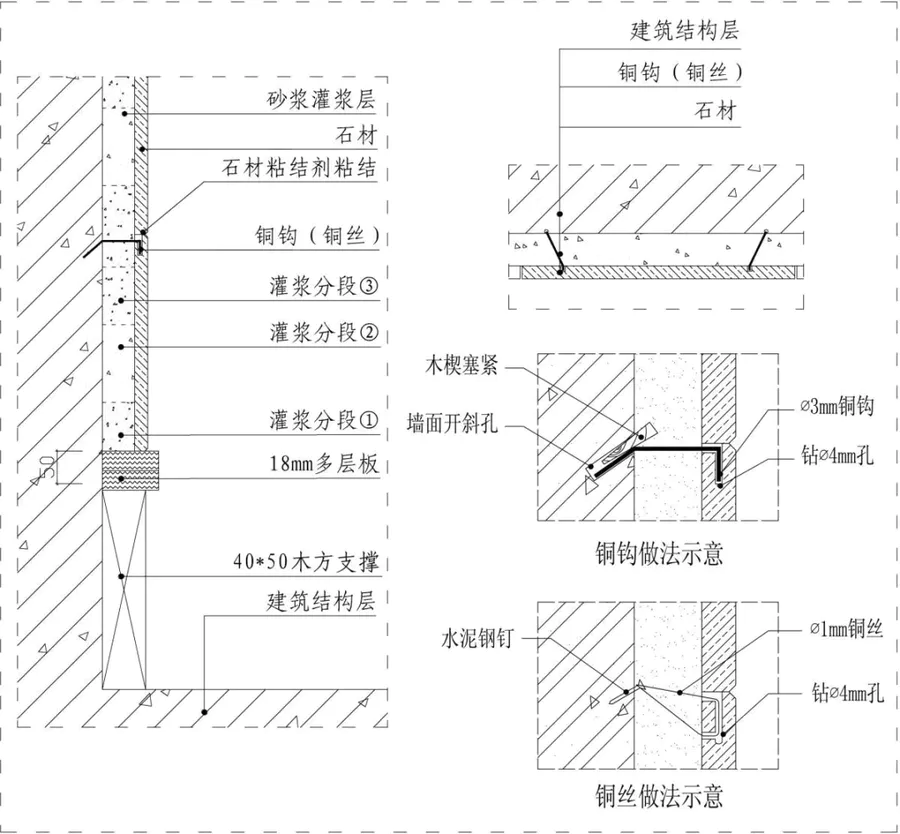

石材湿挂构造示意图

扮家家室内设计网


重点说明:

1、墙面石材最下一单元应在地面铺贴完成后再安装。

2、墙面石材应采用∅3mm铜钩或∅1mm铜丝与墙体连接。

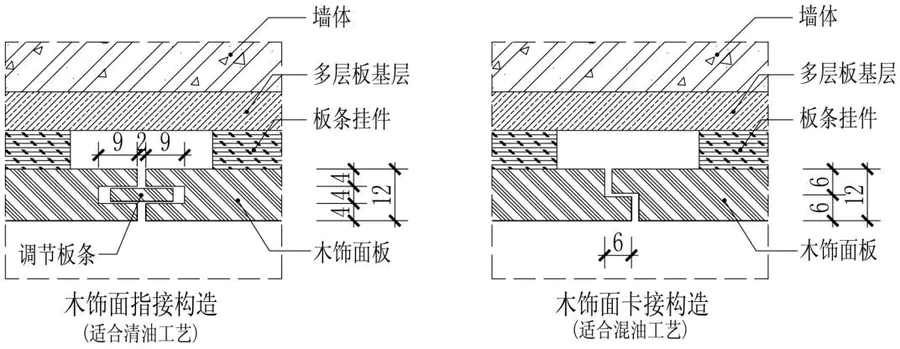

墙面直板木饰面安装示意图

新工艺丨36例节点剖析,全方位详解工艺要点及构造要求!建议收藏!

设计随聊


重点说明:

1、木饰面表面平整、侧光检查无橘纹现象。木饰面接

2、缝处应采用指接或卡接式工艺。

3、龙骨采40*30mm 木方,安装间距300*300mm。

4、固定饰面层的板条挂件垂直间距应为400mm。

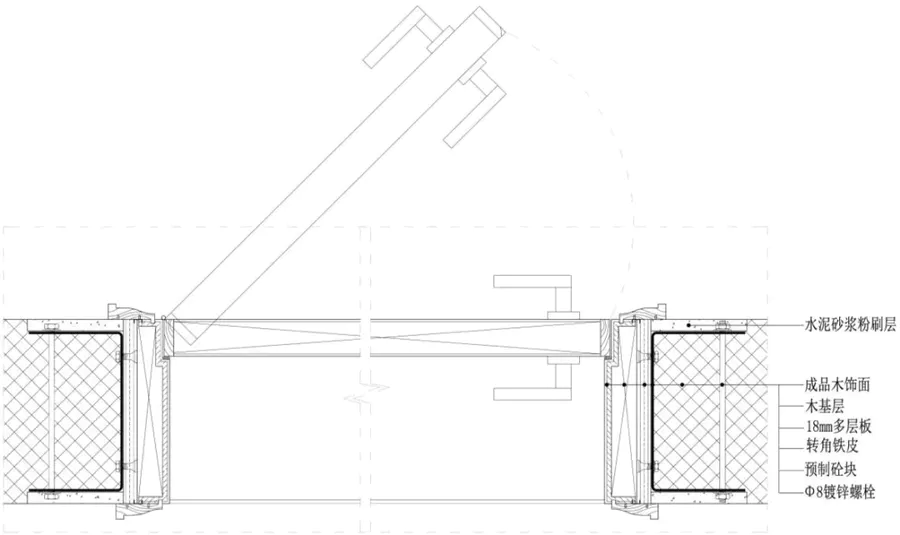

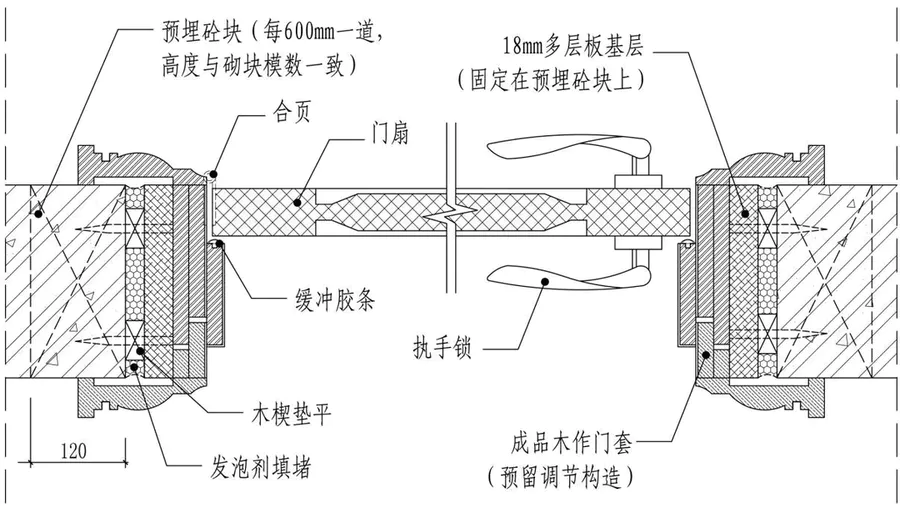

成品门套构造示意图

设计随聊


重点说明:

1、砌筑门洞时,应在门洞两侧垂直方向上下不小于 150mm,中间不小于500mm,预埋一块120mm宽的砼块,门框基层应固定在砼块上。


2、门框基层采用18mm多层板,并作三防处理。

木3、基层板与门套侧面空隙应采用发泡剂填堵密实。

卫生间门扇底部离门槛石完成面8~12mm,房间门扇底部门槛石完成面5~8mm。房门均需配置门吸或门阻,安装位置根据现场实际位置确定。

成品门套基层示意图

扮家家室内设计网


重点说明:

1、轻质墙体采用U型镀锌拉结铁片、穿墙螺杆固定,拉结铁片厚度应为2mm,宽度不应小于30mm,门框及门扇均按设计要求。

2、木基层板与门套侧面空隙应采用发泡剂填堵密实。

卫生间门扇底部离门槛石完成面8~12mm,房间门扇底部门槛石完成面5~8mm。房门均需配置门吸或门阻,安装位置根据现场实际位置确定。

移门示意图

新工艺丨36例节点剖析,全方位详解工艺要点及构造要求!建议收藏!


重点说明:

1、门的安装高度应高于门套10mm并确保滑轨不外露,门下口应装定位条。暗藏门缝宽度应大于门最宽处8~12mm。

2、推拉门应设置轨道限位器。

3、移门轨道上方采用镀锌方管焊接加固。门扇应安装暗埋式拉手。

4、双扇移门应做子母槽。

5、移门导轨宜留有效的检修空间。

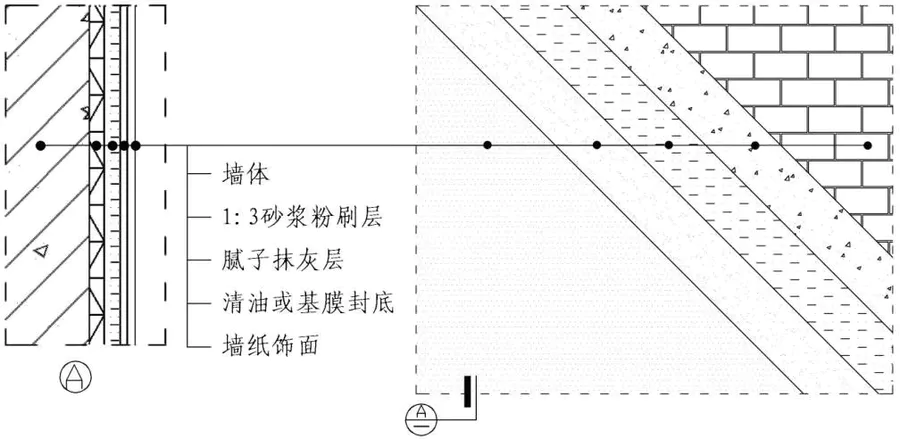

墙纸构造示意图

设计随聊


重点说明:

墙纸接缝处、墙纸与其它饰面交接处溢出的胶水应及时用海绵蘸清水擦洗干净,不应用干布直接擦拭。

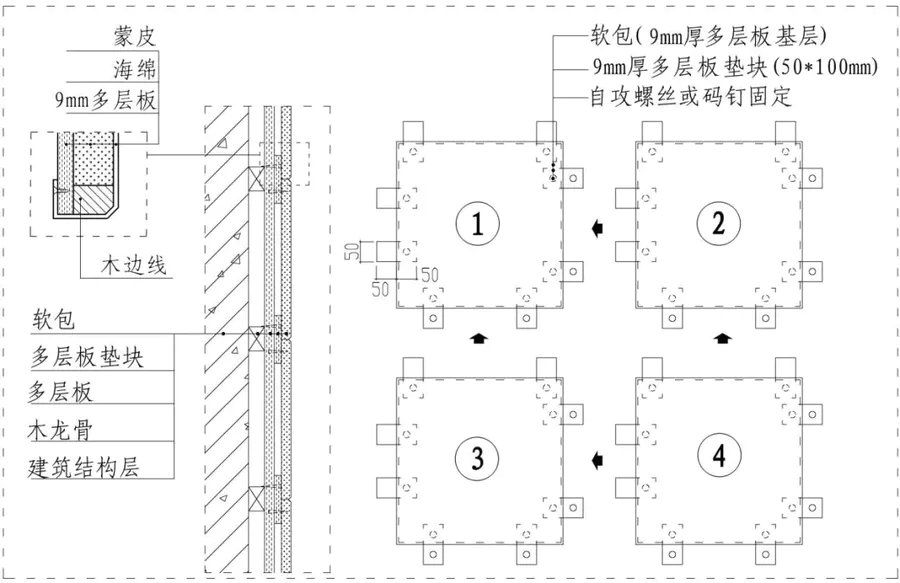

墙面软包饰面构造示意图

设计随聊


重点说明:

1、软包制作前,墙面木作基层应弹线分隔并编号,单片尺寸不应大于800mm×800mm。

每一块软包板背面均应标明对应墙面分割位置的编号,安装时应对号安装。

2、对于由多片软包组成的造型,软包的安装顺序应从一侧依次向另一侧进行,不应从中间向左右(或上下)两侧安装。

每块软包应背衬9mm厚多层板垫块(50×100mm),安装时如上图所示依次插接、安装。

3、软硬包正面不允许出现明显的钉印、折痕、褶皱。

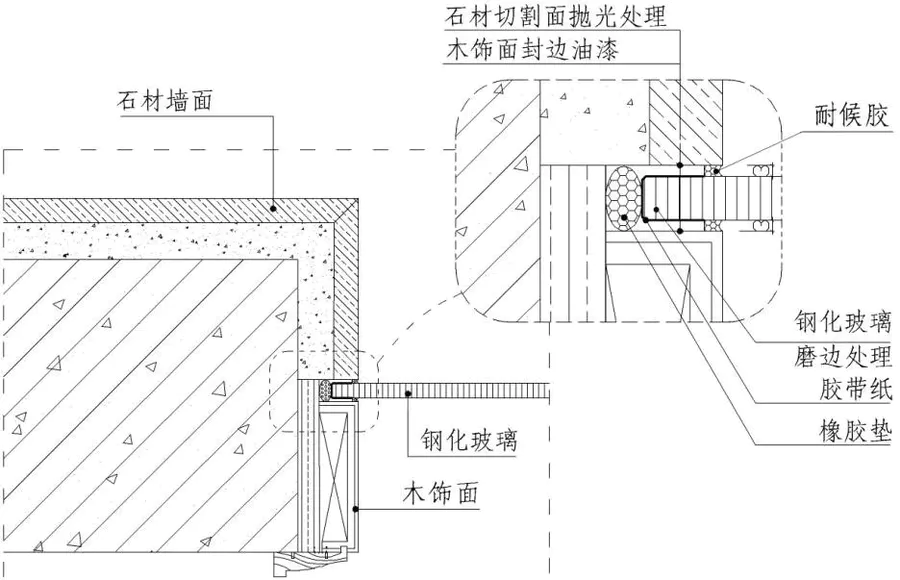

玻璃与墙体交接示意图

扮家家室内设计网


重点说明:

1、玻璃安装时,凹槽内应嵌橡胶垫,外用耐候胶收口。石材与玻璃交接的侧面应抛光处理。

2、木饰面与玻璃交接的侧面在工厂加工时,应满贴木皮并油漆。

3、固定玻璃的凹槽宽度应大于玻璃厚度,且确保玻璃嵌入后两侧均有2~3mm 间隙。

玻璃四边应磨边处理,嵌入凹槽内的部分应用黑色胶带满贴,防止视线透过玻璃看见凹槽内的基层。

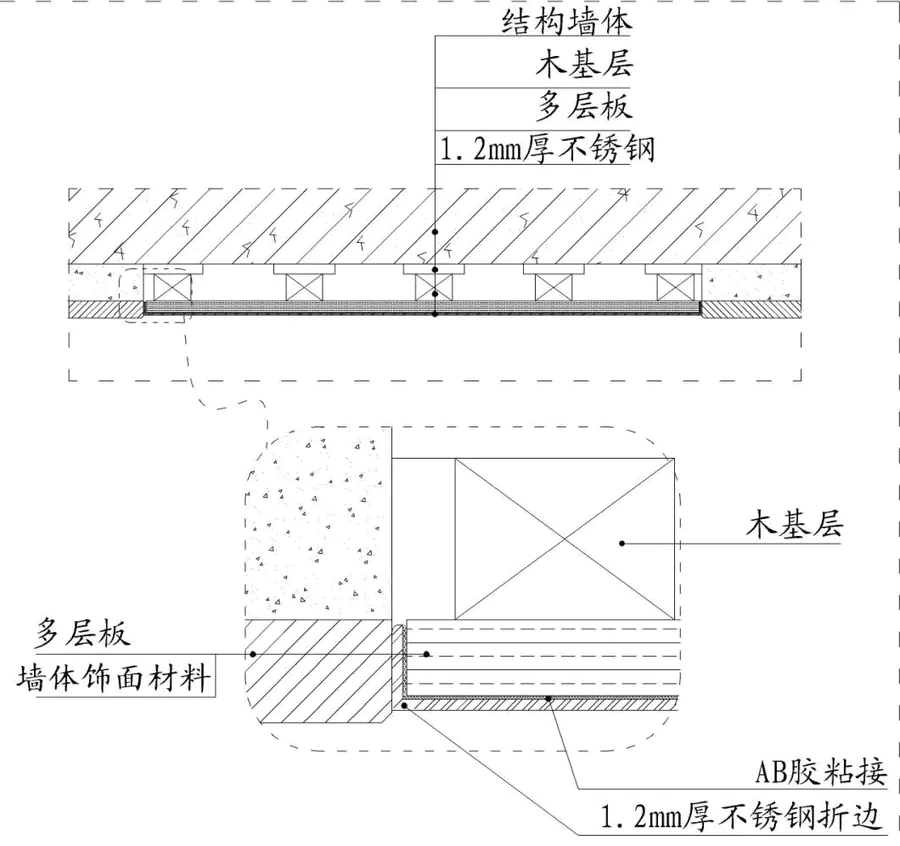

墙面不锈钢与石材收口示意图

新工艺丨36例节点剖析,全方位详解工艺要点及构造要求!建议收藏!


重点说明:

1、木基层采用木方调平,并封一层12mm 多层板,木方及多层板均应作防火、防腐处理。

2、不锈钢应采用304#材质,厚度不小于足1.2mm,应采用AB胶与多层板粘结固定。

3、不锈钢完成面应略低于瓷砖(或石材)完成面 1~2mm。


04

「顶棚工程」

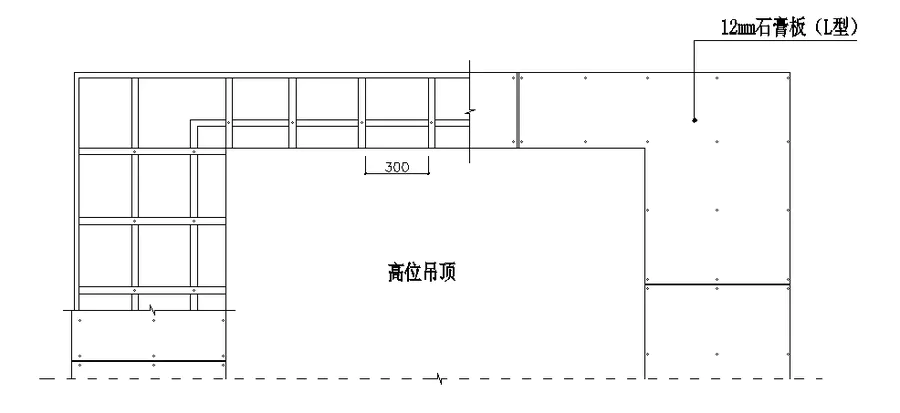

单层石膏板或硅酸钙板吊顶构造示意图


设计随聊


重点说明:

1、低位吊顶副龙骨间距应为300mm,造型边框四角应增加斜撑龙骨。低位吊顶龙骨的转角处,面层应采用L型的石膏板,转角处石膏板不应有接缝。

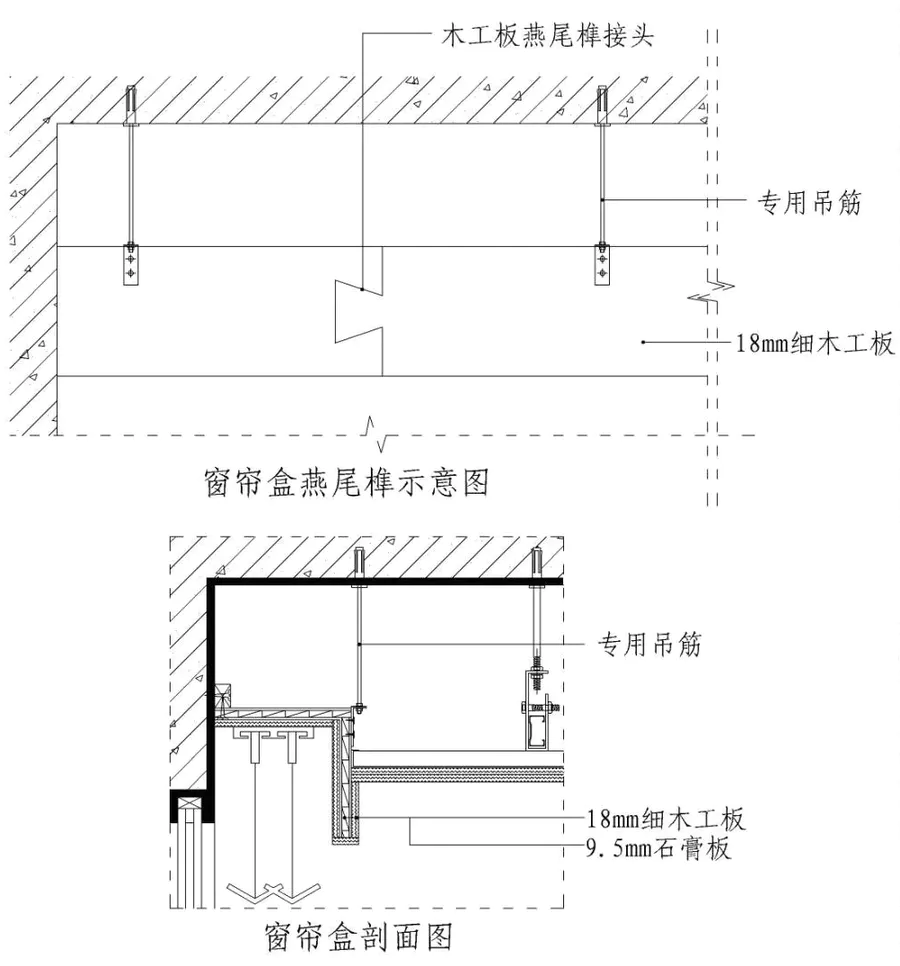

吊顶木基层制作示意图

设计随聊


重点说明:

1、固定木基层结构的吊杆间距不应大于600mm。

2、窗帘盒细木工板对接处应用燕尾榫进行连接,背面局部采用细木工板并满涂白乳胶进行加固。

以增强窗帘盒的整体刚性,每段搭接长度不小于200mm,采用自攻螺丝固定。

3、细木工板基层外无其他装饰材料施工的,应进行防火处理。

4、跌级吊顶侧封板高度≥200mm时,应设置燕尾榫(参照此做法)。

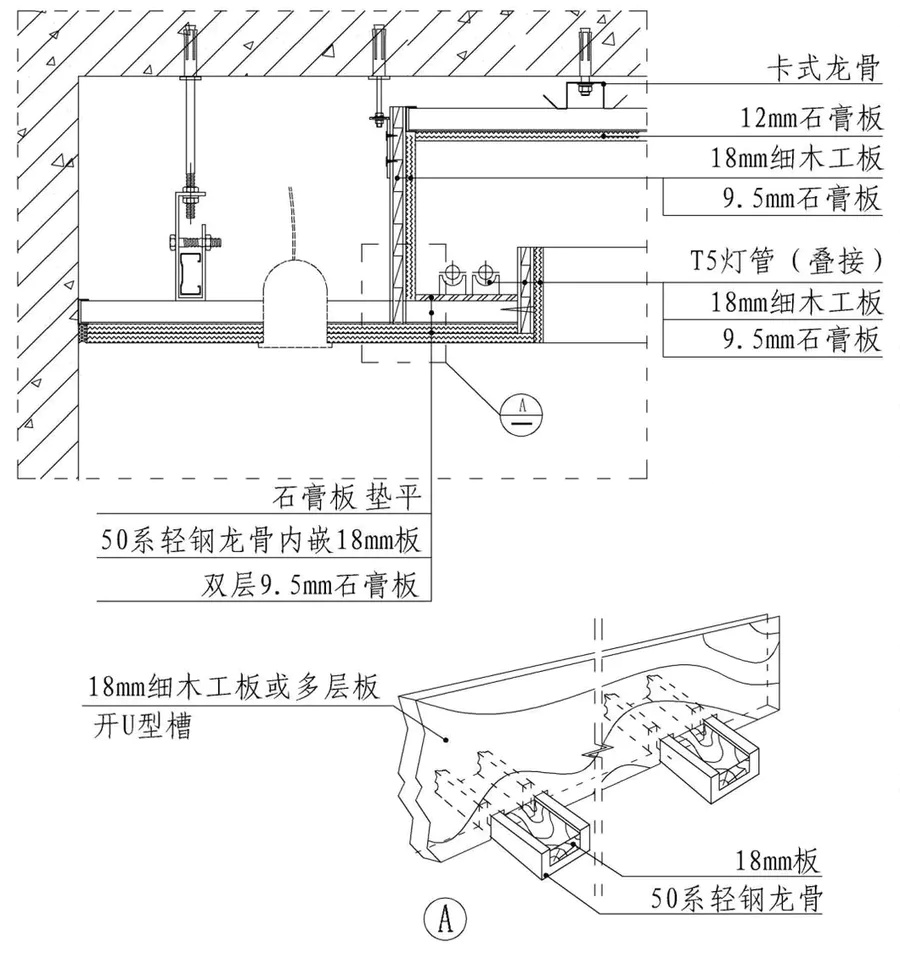

跌级吊顶暗光槽构造示意图

扮家家室内设计网


重点说明:

1、天花灯槽内侧板下口应U型槽,并与副龙骨做平,内侧板背面再用挂件固定。灯槽处副龙骨应内嵌木龙骨,以增加支撑力。

2、木基层应进行防火处理。

3、灯槽内底部应衬垫一层石膏板,灯管放置在石膏板上。

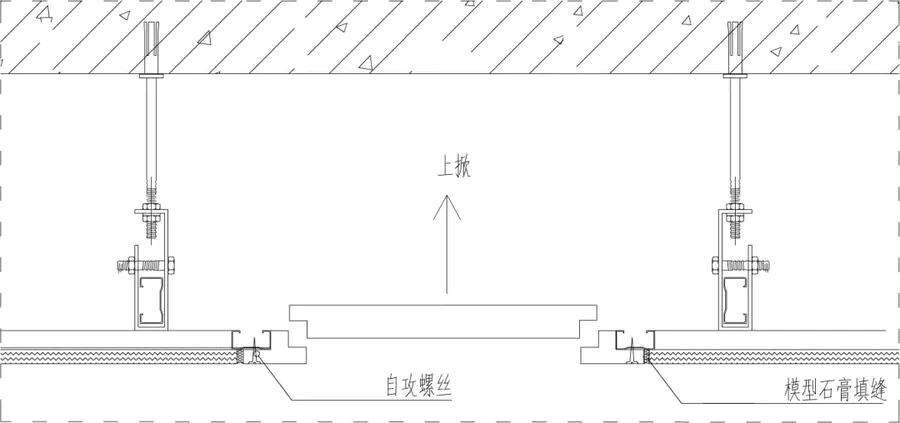

吊顶检修口(不上人)示意图1

新工艺丨36例节点剖析,全方位详解工艺要点及构造要求!建议收藏!

设计随聊


重点说明:

吊顶检修口应采用成品石膏检修口,规格满足检修要求,周边龙骨应做加固处理。

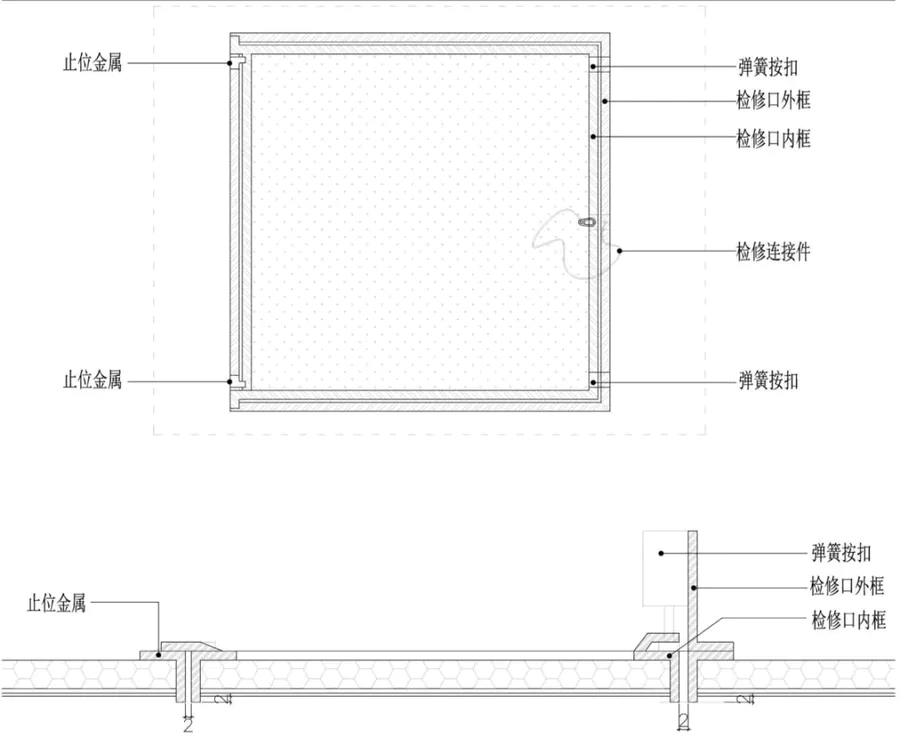

吊顶检修口(不上人)示意图2

设计随聊


重点说明:

吊顶检修口应采用成品铝合金检修口,规格满足检修要求,铝合金收边应高出石膏板吊顶1~2mm,周边龙骨应做加固处理。

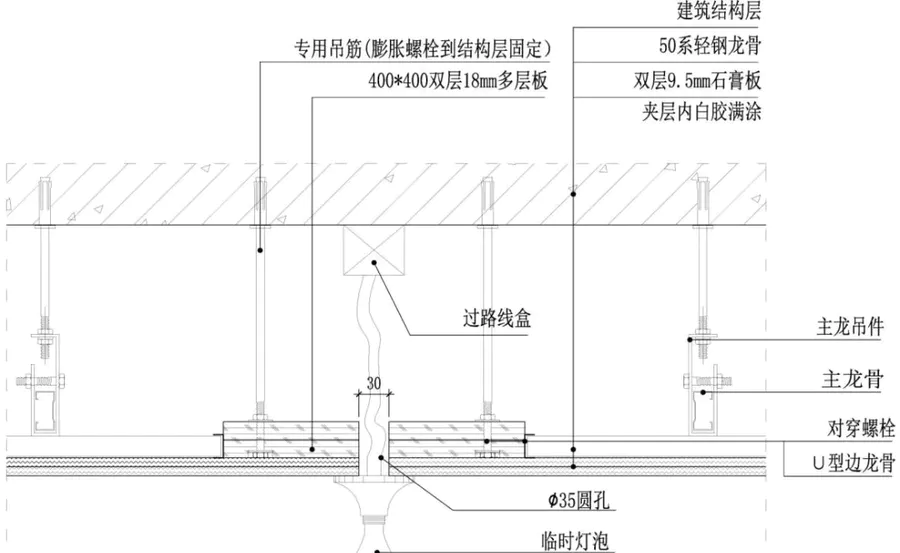

吊灯预埋件构造示意图1(轻型吊灯适用)

扮家家室内设计网


重点说明:

1、需安装轻型吊灯的部位,应预设双层400mm*400mm的18mm多层板。

板面与龙骨面齐平(多层板须采用Ø8膨胀螺栓固定在结构楼板底面,并与吊顶龙骨固定连接)。

2、多层板朝下一面对穿螺栓的开孔深度,以能够将螺栓帽埋入即可;不允许超过一层板的深度,否则会变成单层板受力,影响承重能力。

3、双层多层板中心开孔应为30或50mm圆孔,石膏板应开孔,并安装临时照明灯具,便于灯具调试。

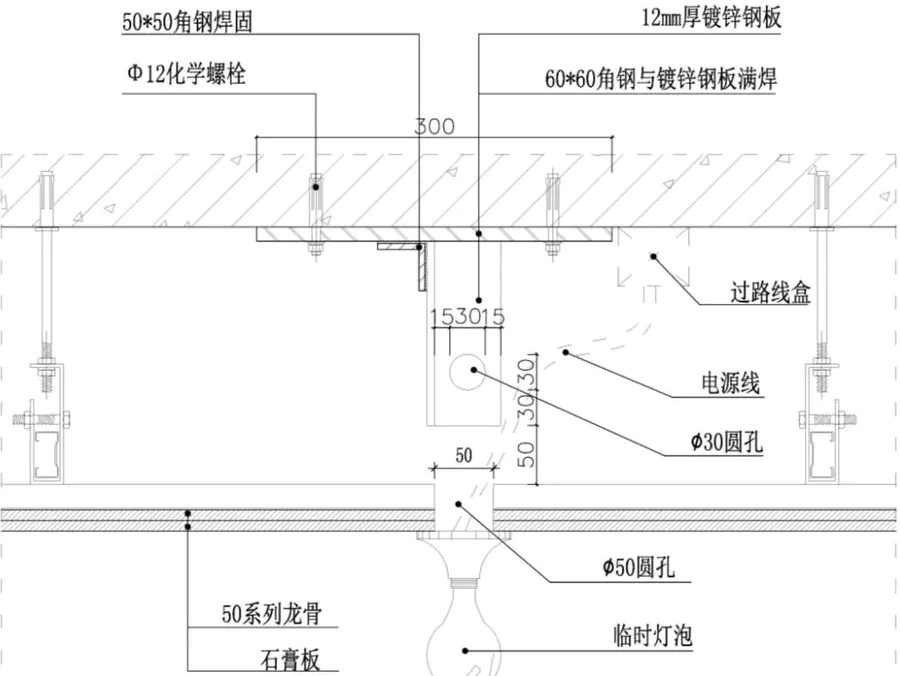

吊灯预埋件构造示意图2(重型吊灯适用)

新工艺丨36例节点剖析,全方位详解工艺要点及构造要求!建议收藏!


重点说明:

1、当灯具重量超过75kg以上时,应按照上图增加预埋铁板和角钢挂钩的做法,铁板固定要求不少于4颗Φ 10的化学螺栓。

超过150kg时,应要求不少于4颗Φ 12的化学螺栓固定挂钩,并应对连接件、结构楼板(或梁)进行受力计算后方可实施。

2、石膏板中心开孔应为50mm 圆孔,并安装临时照明灯具,便于灯具调试。

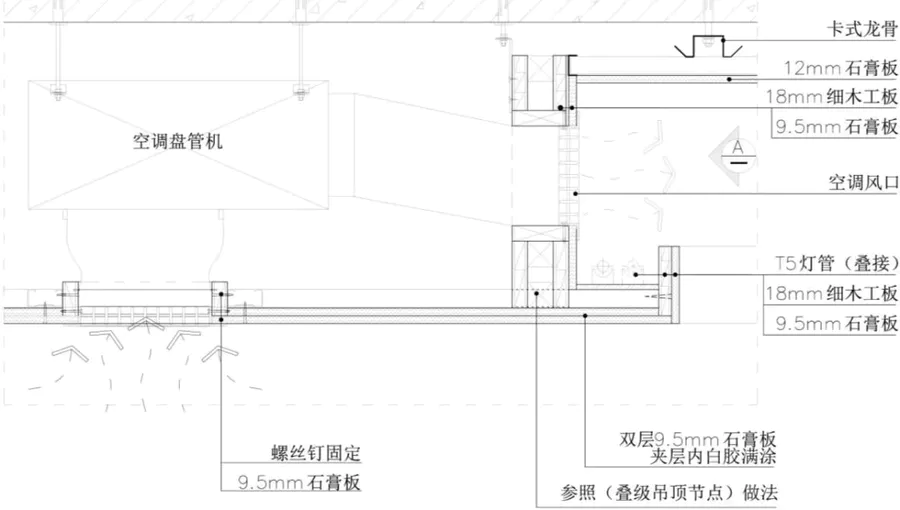

空调风口安装示意图(侧出底回)

设计随聊


重点说明:

1、空调回风口、出风口、换气扇等处要求设置木边框加固处理,木边框高度不小于50mm,以便于风口及设施安装。

2、空调出回风百页的尺寸须根据机电安装单位风量计算。

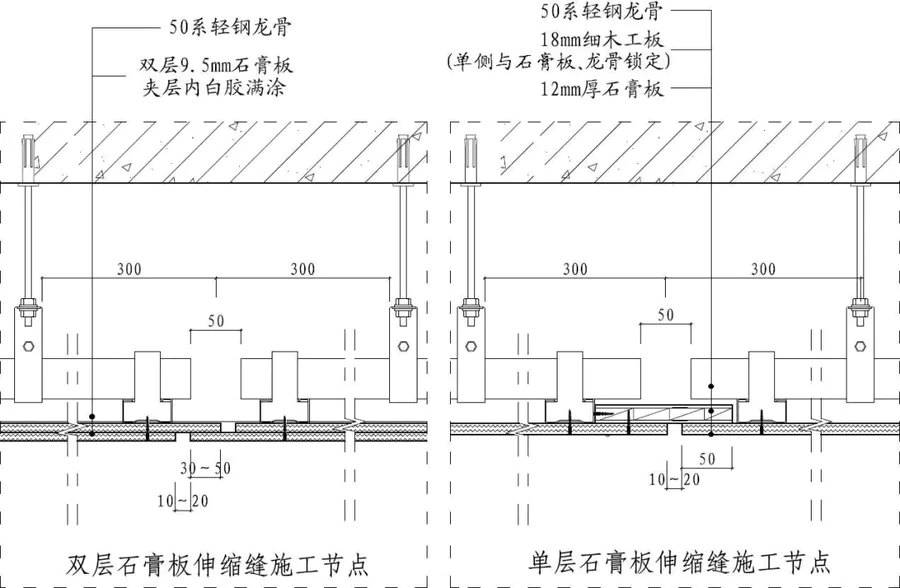

吊顶伸缩缝施工节点示意图

设计随聊


重点说明:

1、吊顶单边距离超过12米应设置伸缩缝。

2、单层石膏板吊顶上衬细木工板(防火处理)与边龙骨连接,下口留10~20mm缝。双层石膏板上下两层的伸缩缝应错开30~50mm,下口留10~20mm缝。

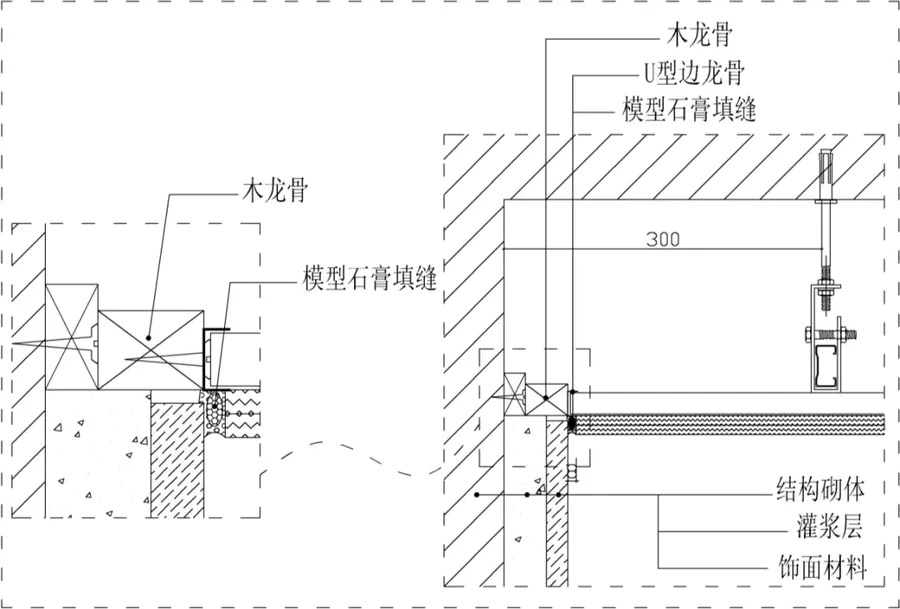

墙面与石膏板吊顶收口节点示意图

扮家家室内设计网


重点说明:

墙面饰面材料与顶面石膏板收口处,石膏板与墙面饰面材料留缝5~8mm,并用模型石膏嵌缝。


05

「地面工程」

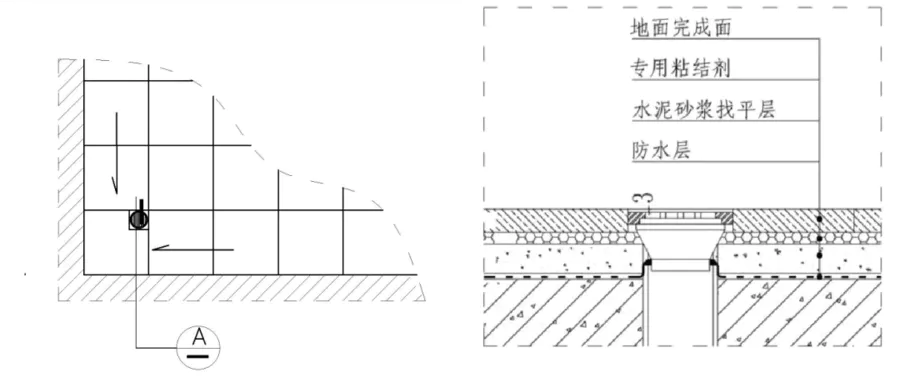

地面地漏安装示意图


新工艺丨36例节点剖析,全方位详解工艺要点及构造要求!建议收藏!

设计随聊


重点说明:


1、地漏定位应提前进行实地放线和排版,并尽量设置在靠近下水管处。

2、地漏安装如表面是石材,地漏应比石材完成面低2~3mm;表面是瓷砖,地漏应比瓷砖完成面低1mm。

3、地漏、排水管口径应符合排水流量要求,排水管应设置存水弯。

4、地面找坡符合排水要求,找坡率0.3%~0.5%。

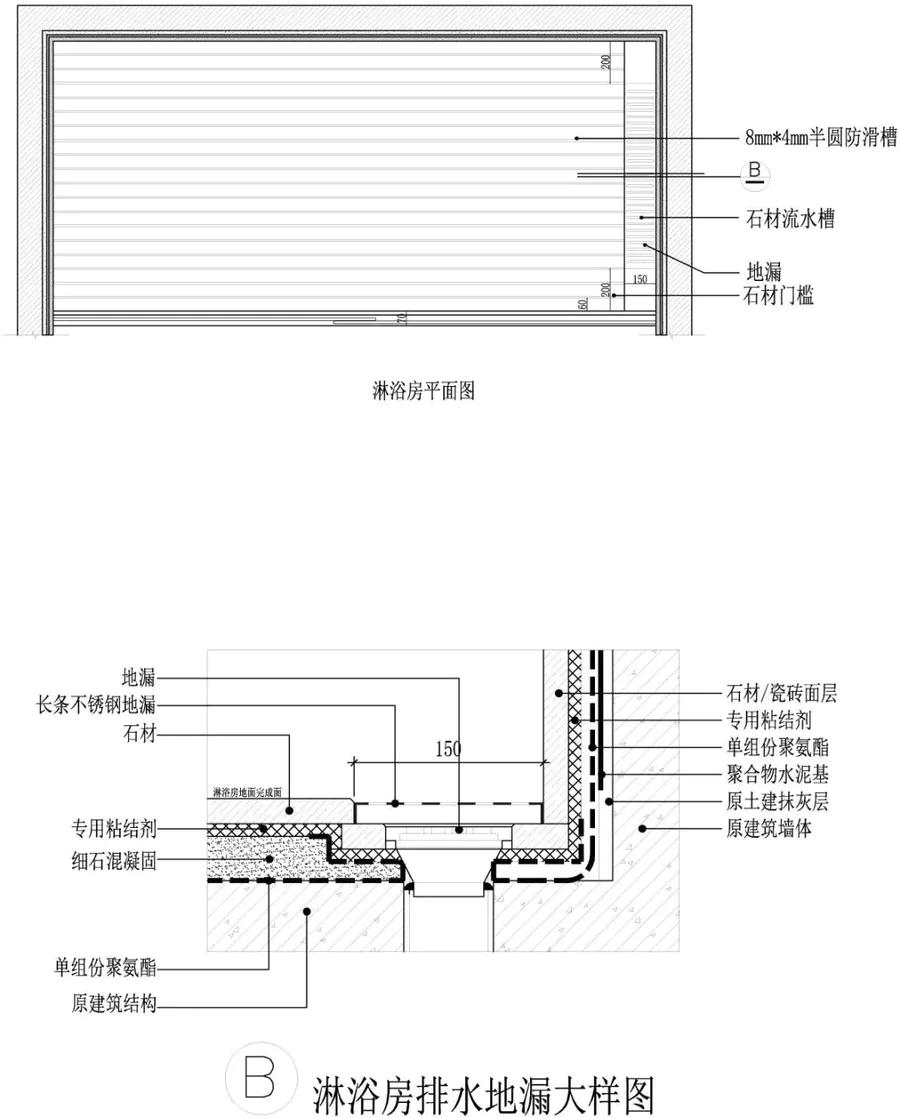

淋浴房石材地面构造示意图1

设计随聊


重点说明:

1、为便于下水通畅,淋浴房四周排水沟应低于中间地面15mm 以上;排水沟宽度应为150mm。

2、淋浴房地面不应使用光面石材,应采用酸洗面或高压水冲面,宜采用单向拉槽(半圆槽或V型槽)。

淋浴房石材地面构造示意图2

扮家家室内设计网


重点说明:

1、此做法适用于高端项目。

2、淋浴房地面不应使用光面石材,应采用酸洗面或高压水冲面,宜采用单向拉槽(半圆槽或V型槽)。

木地板与石材地面接口示意图

新工艺丨36例节点剖析,全方位详解工艺要点及构造要求!建议收藏!


重点说明:

1、由于天然石材需要定期维护的需要,石材面应高于木地板面3mm,大理石倒角处理,以避免石材维护时对木地板不必要的磨损。

2、木地板与石材交接处,木地板切割面应修整并进行蜡封处理,防止木地板侧边受潮霉变。


06

「细部收口工程」

镜柜构造示意图


设计随聊

设计随聊


重点说明:


1、镜子应采用不锈钢或铝合金型材包边,防止因镜子背胶不牢固导致的下垂或坠落。柜门采用专业阻尼铰链,加消音片。

2、镜子背面应附着防爆膜,防止爆裂伤人。

3、镜柜的两侧有墙体或装饰柱时,柜体应采用螺栓与墙体或装饰柱进行有效连接,防止坠落;当镜柜为悬空体时,镜柜背部应与墙体有拉结。

台盆柜检修口构造示意图

扮家家室内设计网

新工艺丨36例节点剖析,全方位详解工艺要点及构造要求!建议收藏!


重点说明:

台盆柜安装前,背板位置应整贴墙面砖,以保证检修空间的美观整洁。浴室柜底板应做防潮铝膜,宜上翻 100mm;铝膜厚度≥0.6mm。

浴缸检修暗门构造示意图

设计随聊


重点说明:

1、浴缸外侧基层应采用镀锌钢架或砖砌墙体,如采用钢架,钢架应固定在混凝土反槛上,不应在地面打孔固定,避免破坏防水构造。

2、如采用钢架,内侧应采用水泥纤维板封堵,以减少湿气对钢架的腐蚀。

3、检修暗门的尺寸和位置根据浴缸龙头及排水配件确定。检修暗门的开启方向应便于检修,避免因马桶等其他卫生间设施阻挡而开启困难。


好了,今天分享的【批量精装修工艺要点及节点构造要求】就到这里了!
