【魏哲建模图文】涟漪状墙体-新手推荐

老师:魏哲

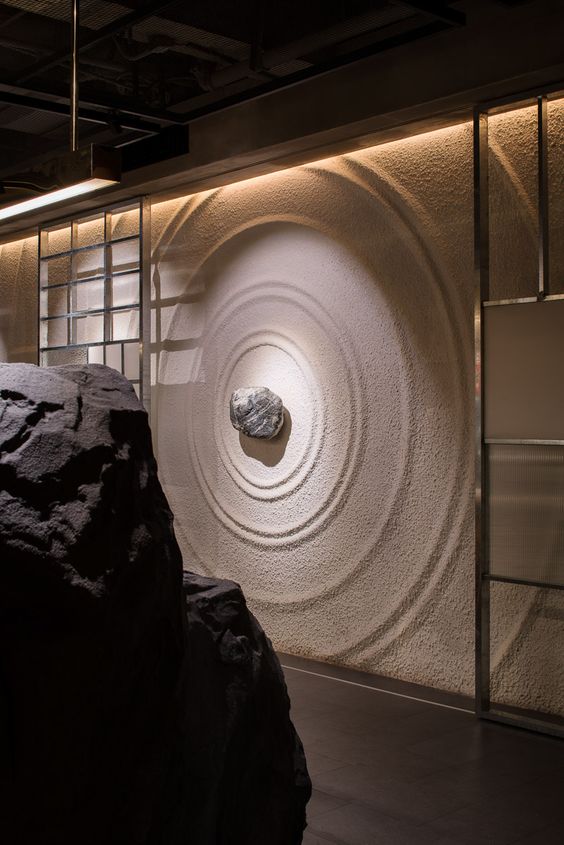

前言:涟漪状墙体
知识点:扫描与切片的运用
使用软件:3Dmax  2016
推荐级别-初级

扮家家室内设计网

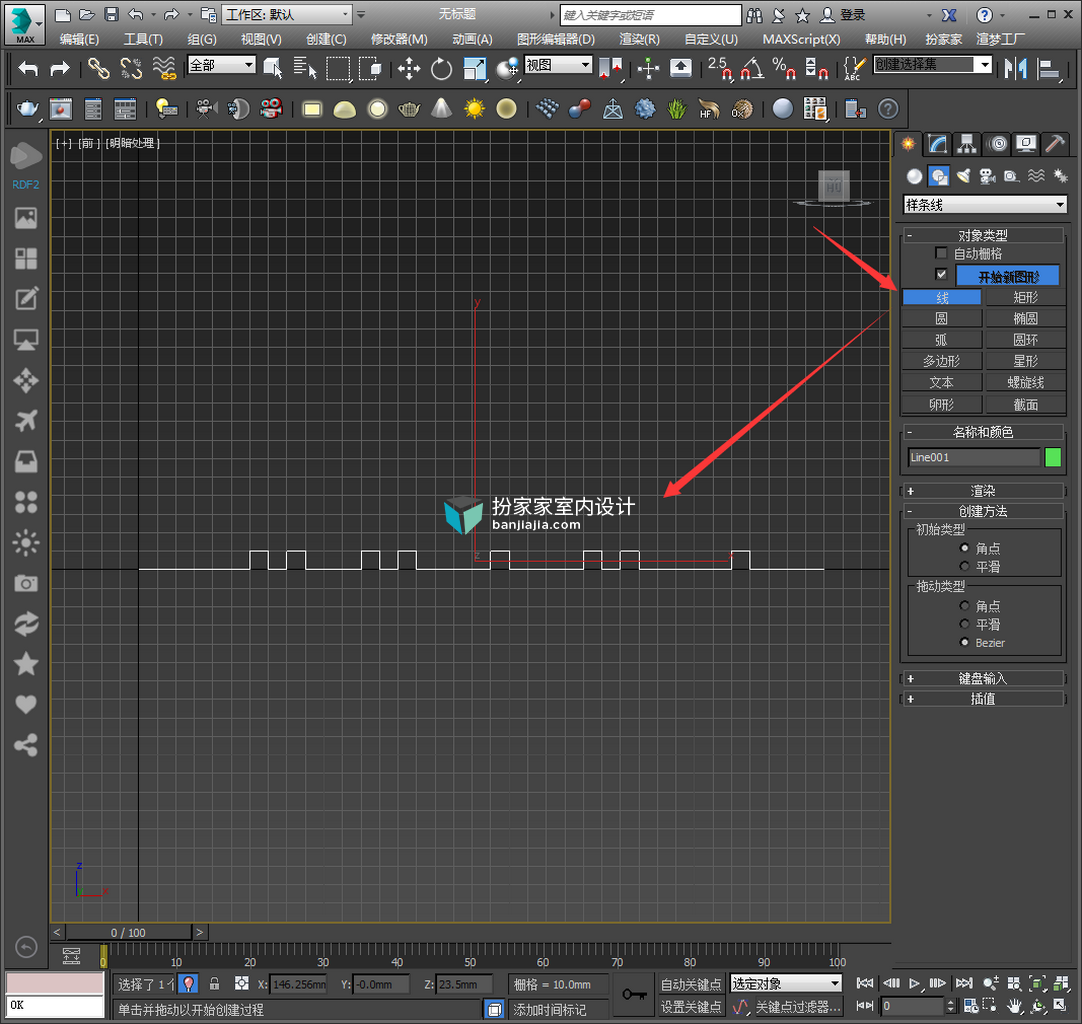

1,创建图形-根据图片绘制出剖面结构

【魏哲建模图文】涟漪状墙体-新手推荐

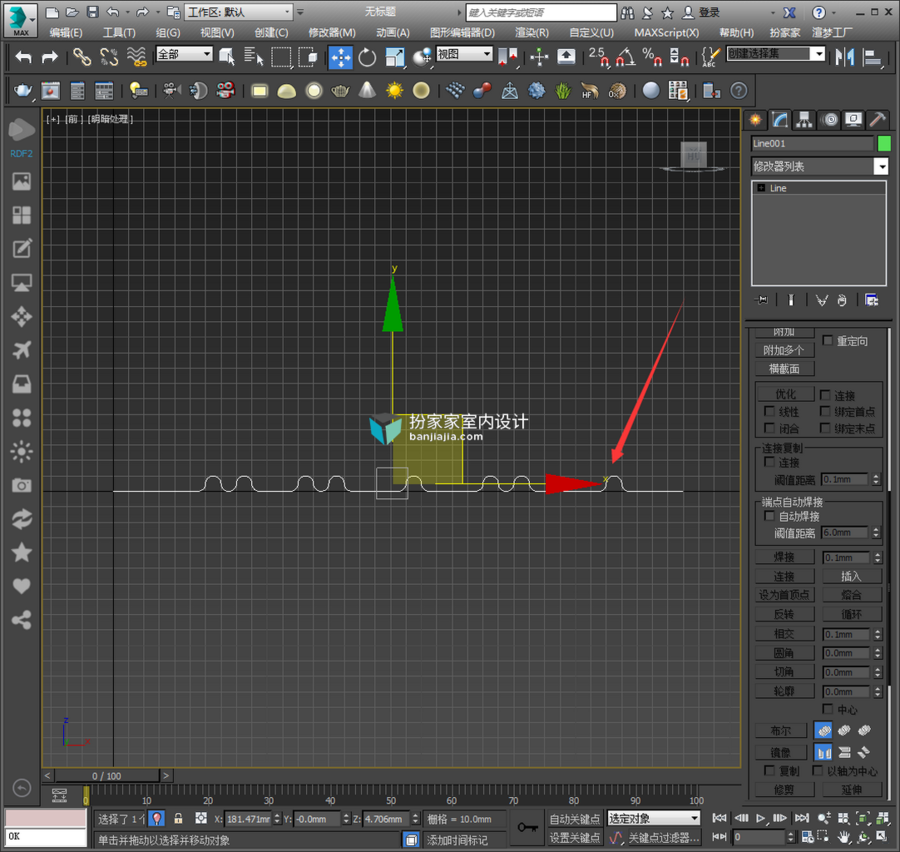

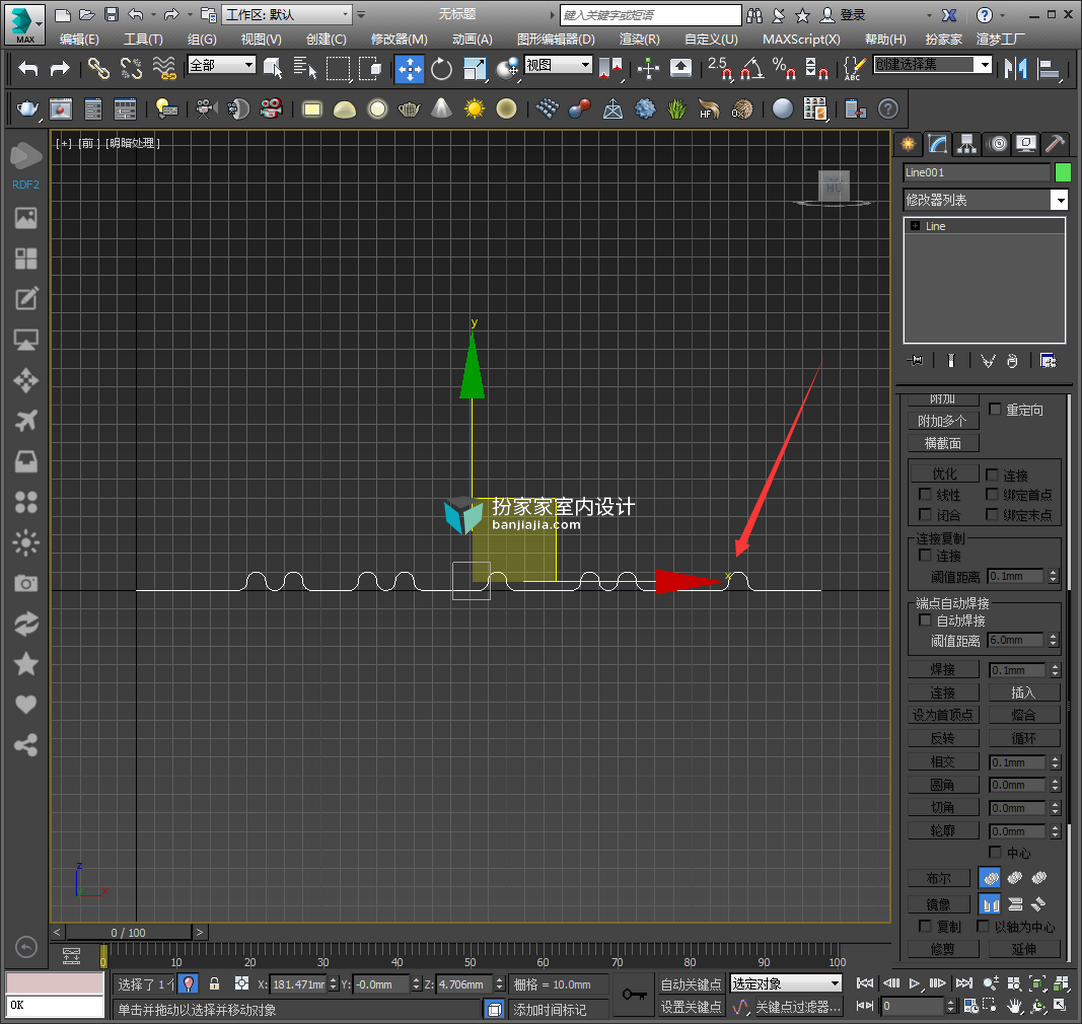

2,选择顶点进行圆角处理-焊接顶点建模图文

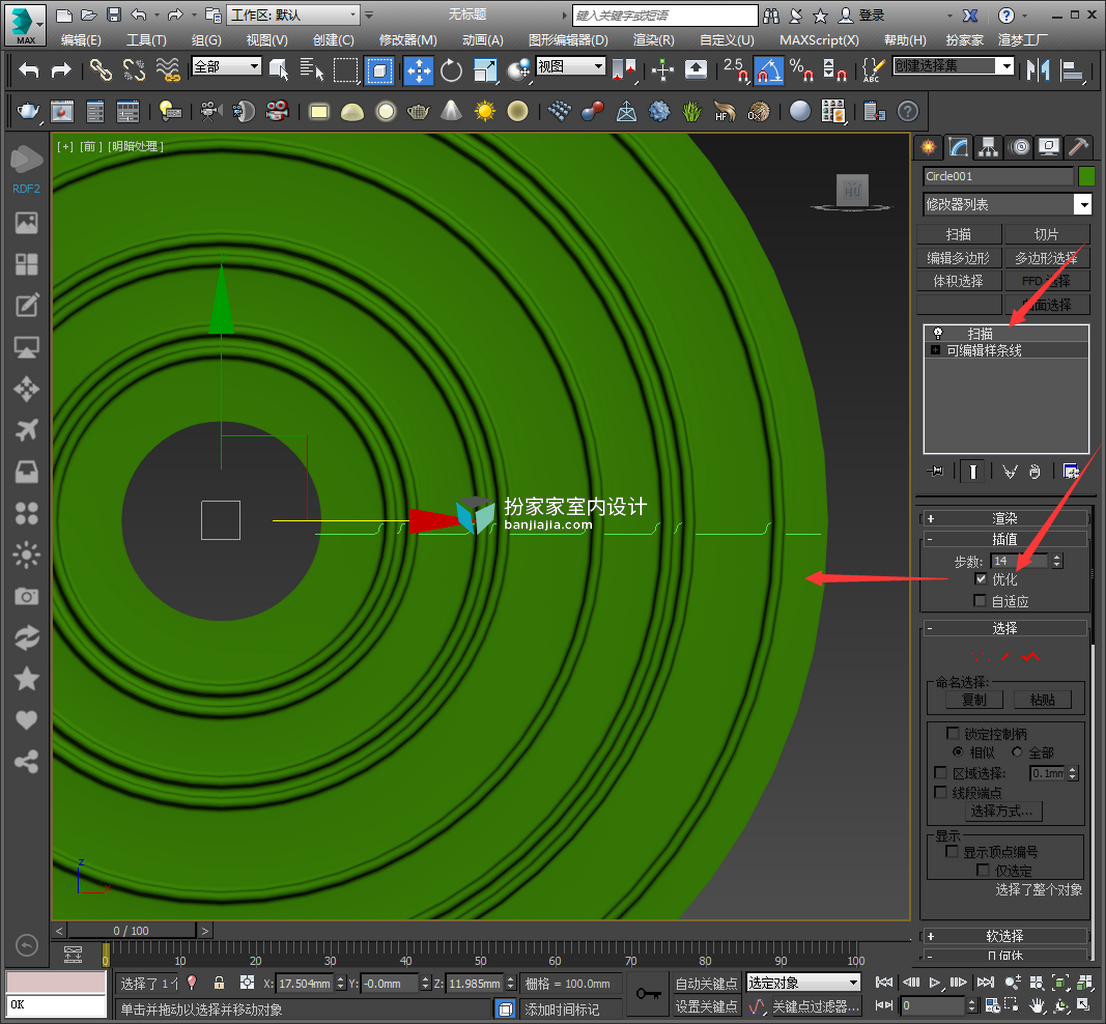

3,图形里面绘制圆-转为可编辑样条线-扫描-拾取绘制的剖面-插值步数调为143dmax

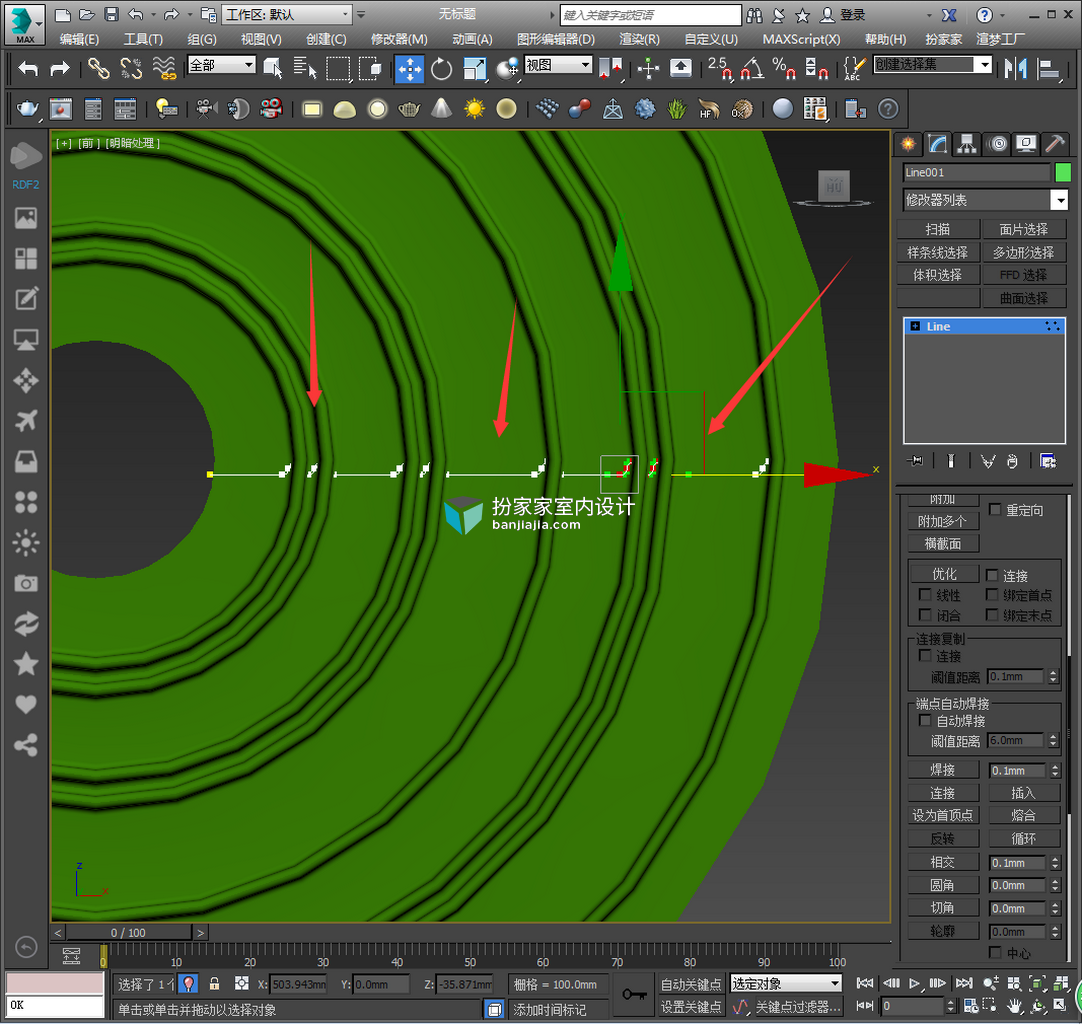

4,进入剖面点层级-进行位置的调节室内建模

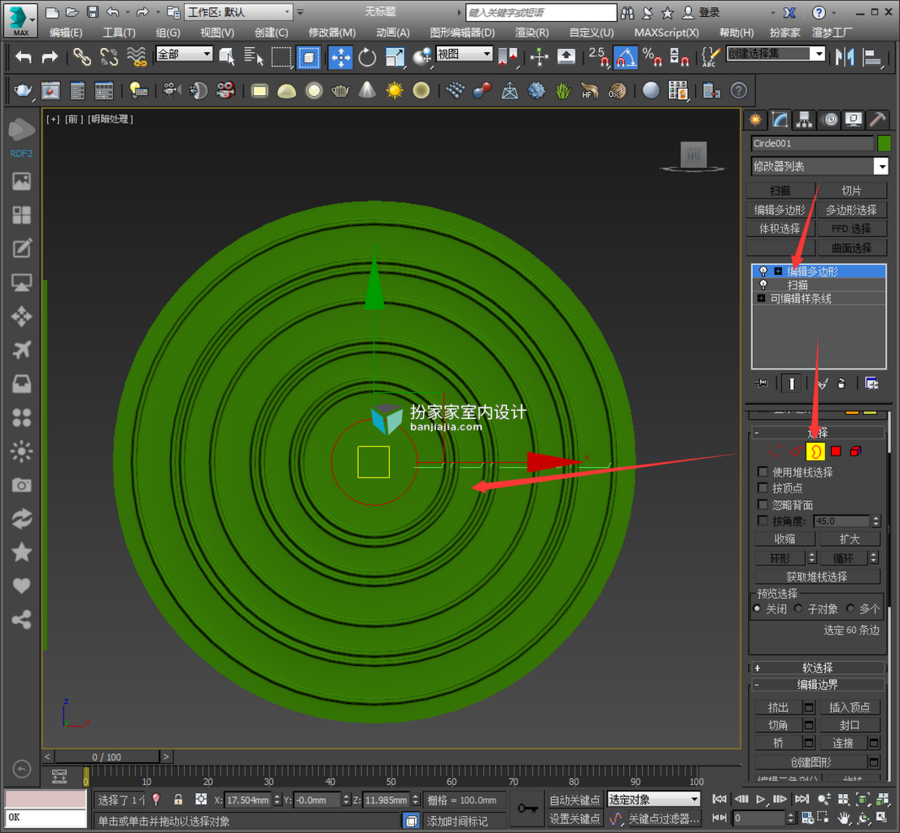

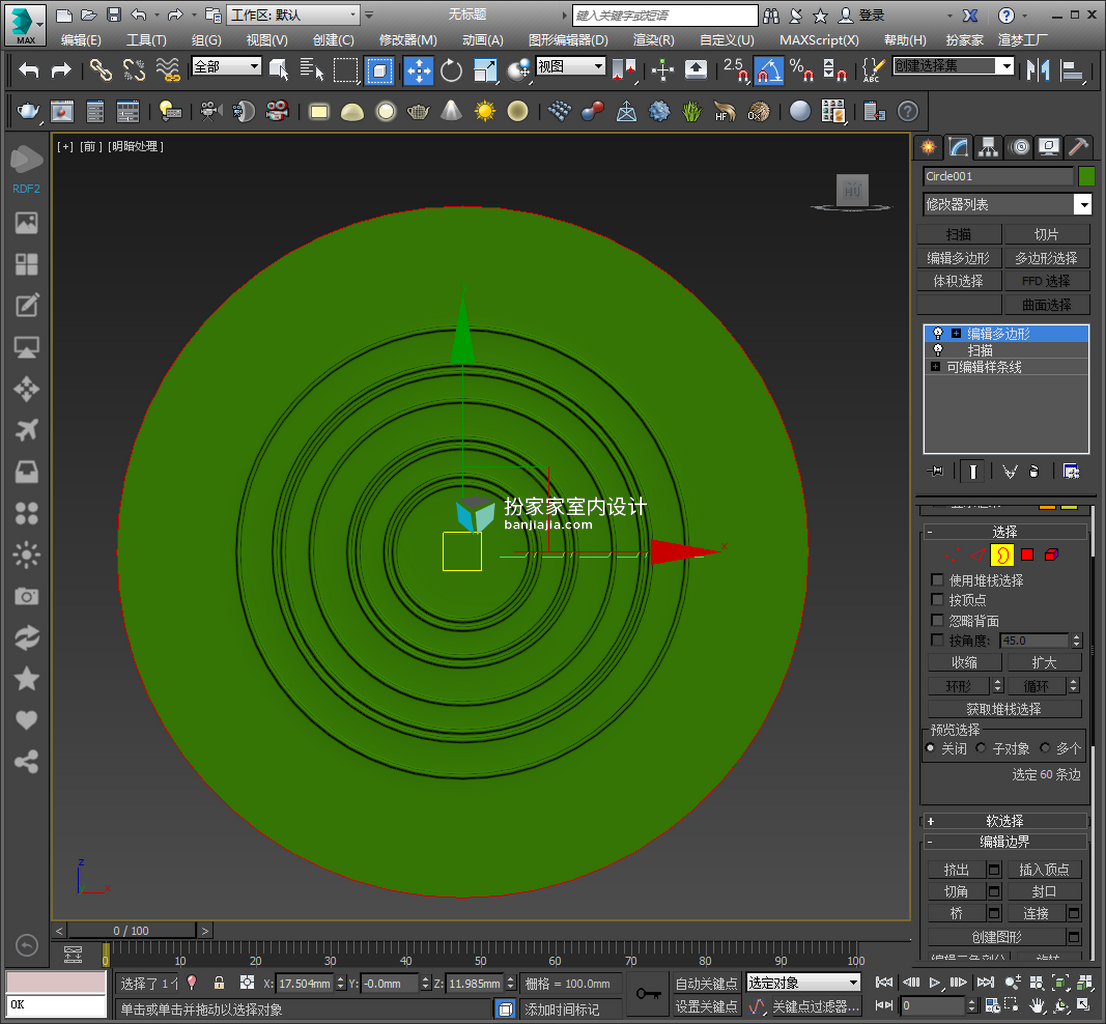

5,转为编辑多边形-选中内边界线-右键封口新手推荐

6,边界线选中外界轮廓-按着shift向外缩放涟漪造型墙

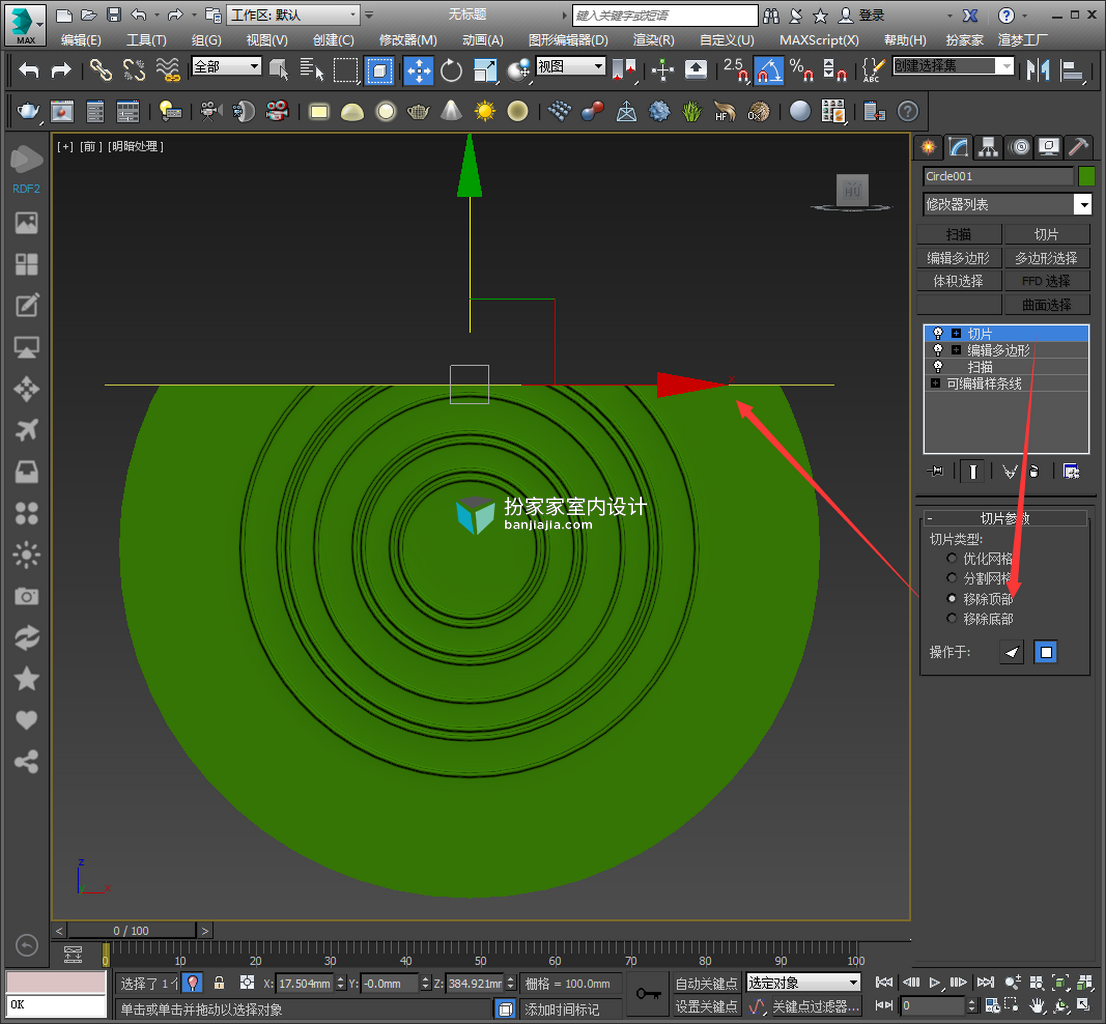

7,进行切片修改器-选择移除顶部-进入子层级旋转90度-移动到该位置扮家家室内设计网

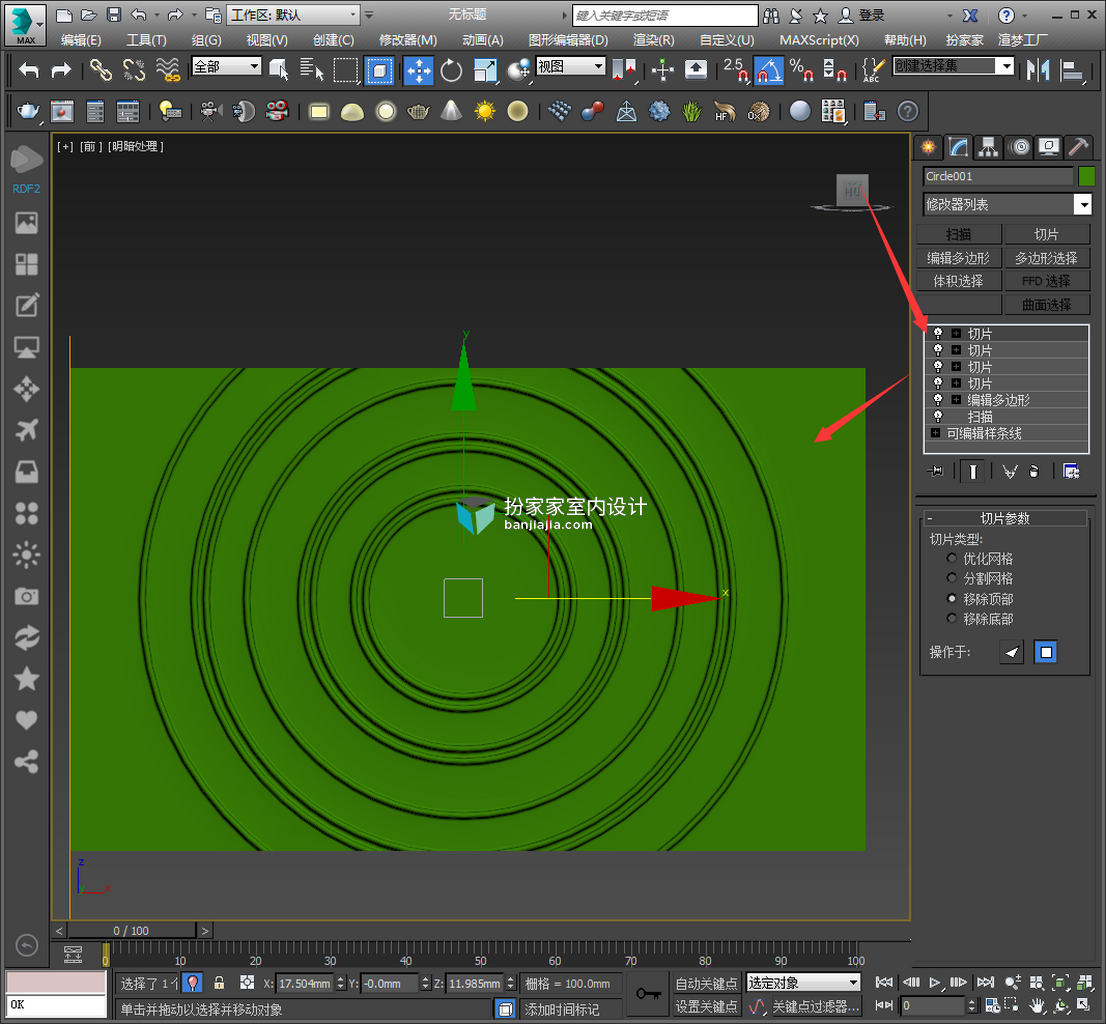

8,复制粘贴3次切片-移动到该位置-如图【魏哲建模图文】涟漪状墙体-新手推荐

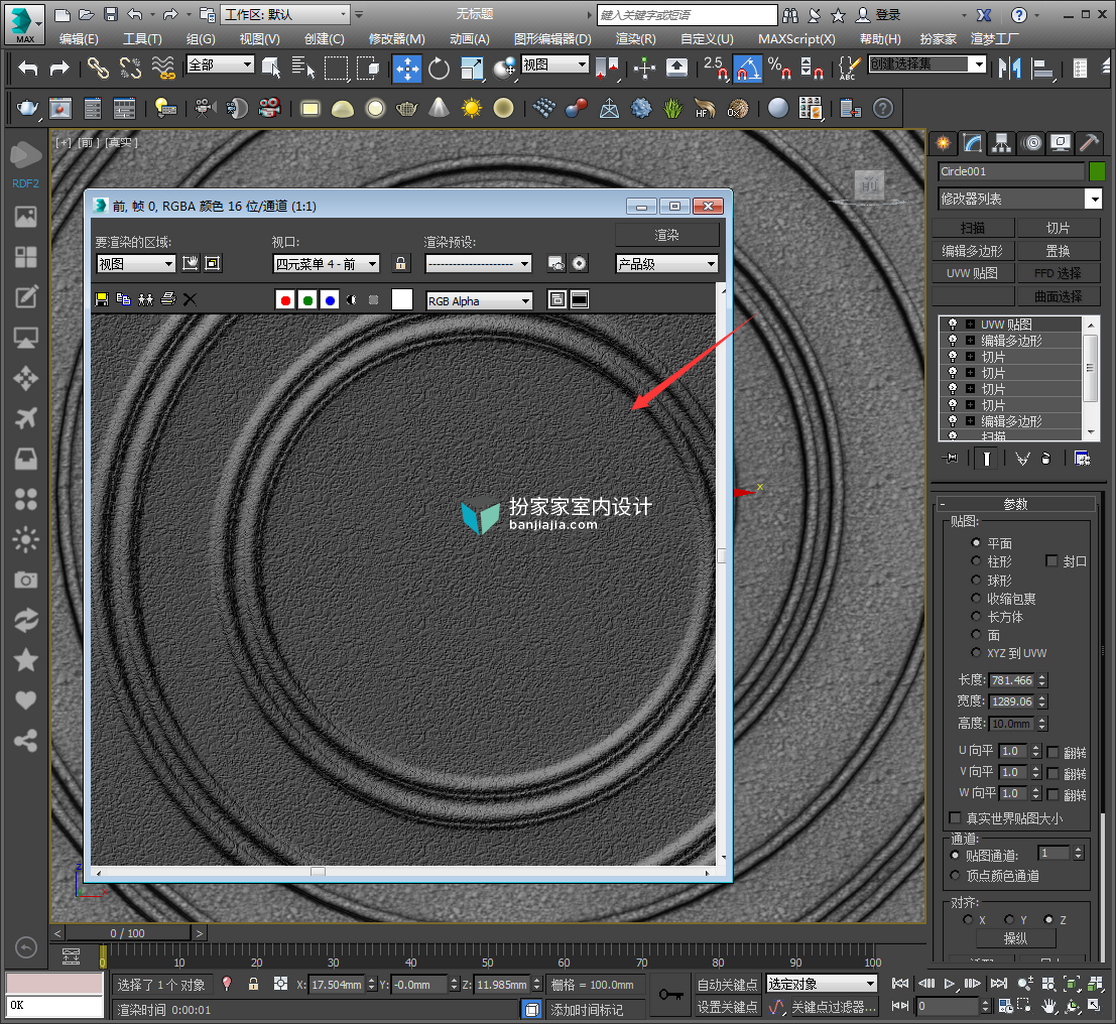

9.纹理效果可以利用凹凸贴图来实现-如图建模图文
