【魏哲建模图文】不规则软包墙体-新手推荐

老师:魏哲

前言:不规则软包墙体

软件:3Dmax 2016

知识点:拓补蒙皮的运用

扮家家室内设计网

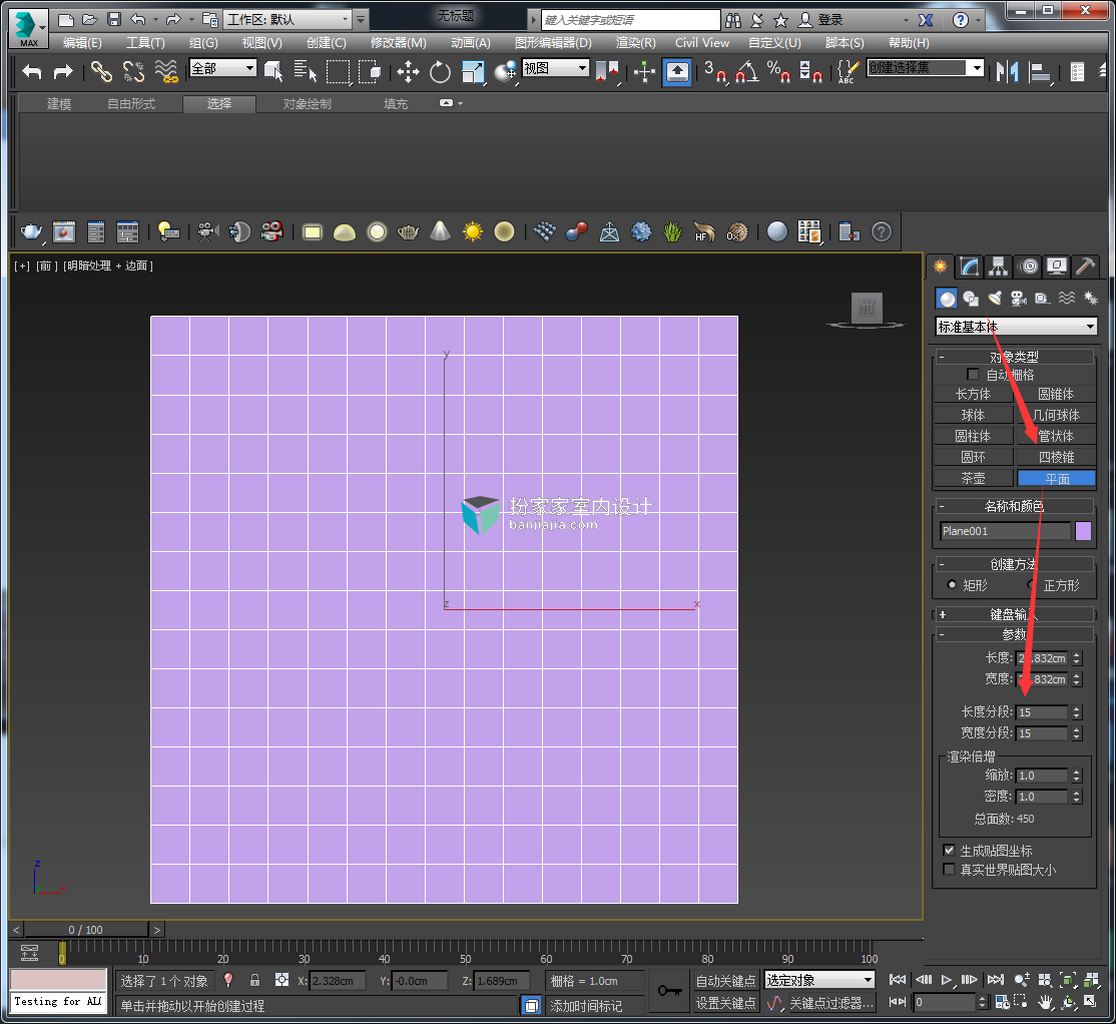

1,创建平面-分段15*15

【魏哲建模图文】不规则软包墙体-新手推荐

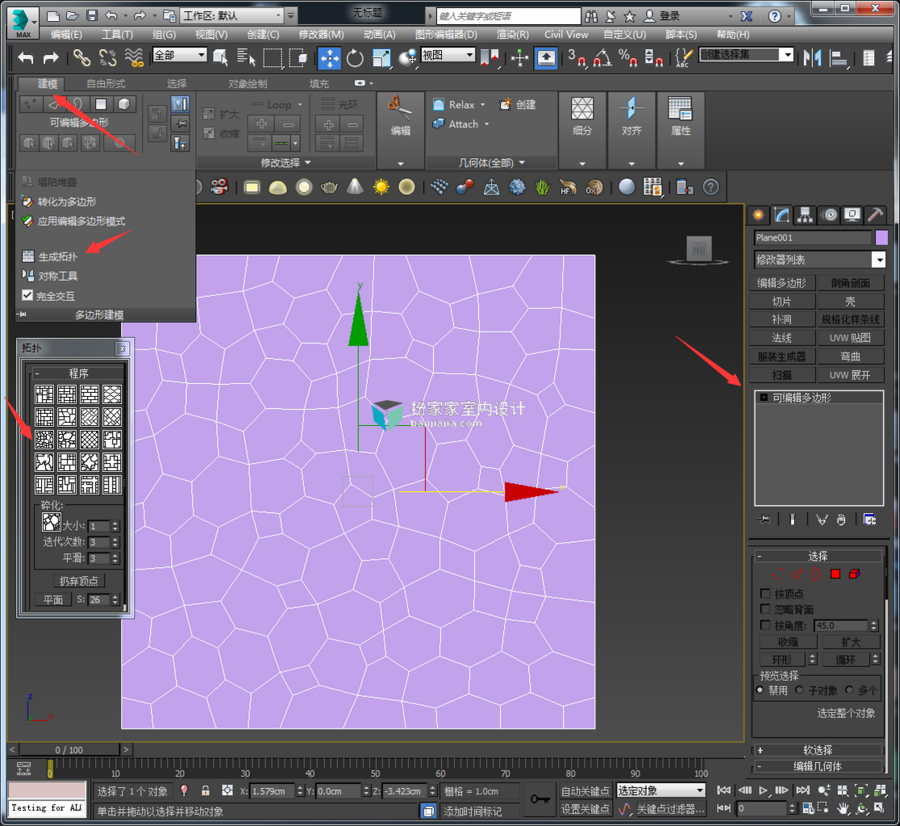

2,转为可编辑多边形-石墨工具-生成拓补-蒙皮建模图文

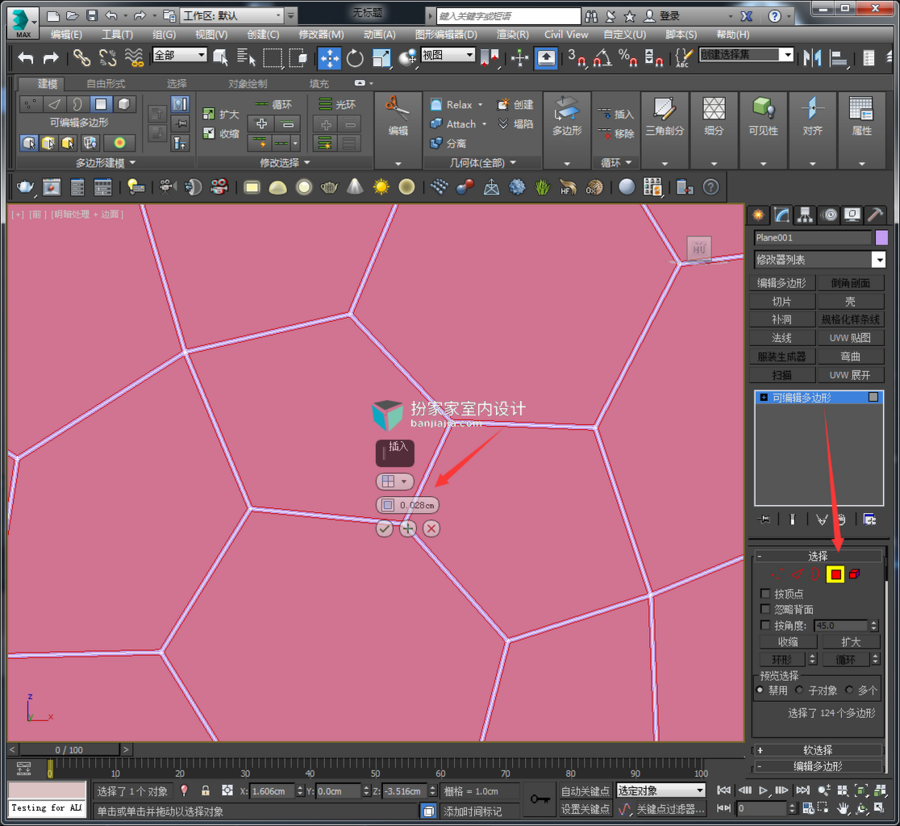

3,面层级-选中所有面-按多边形插入3dmax

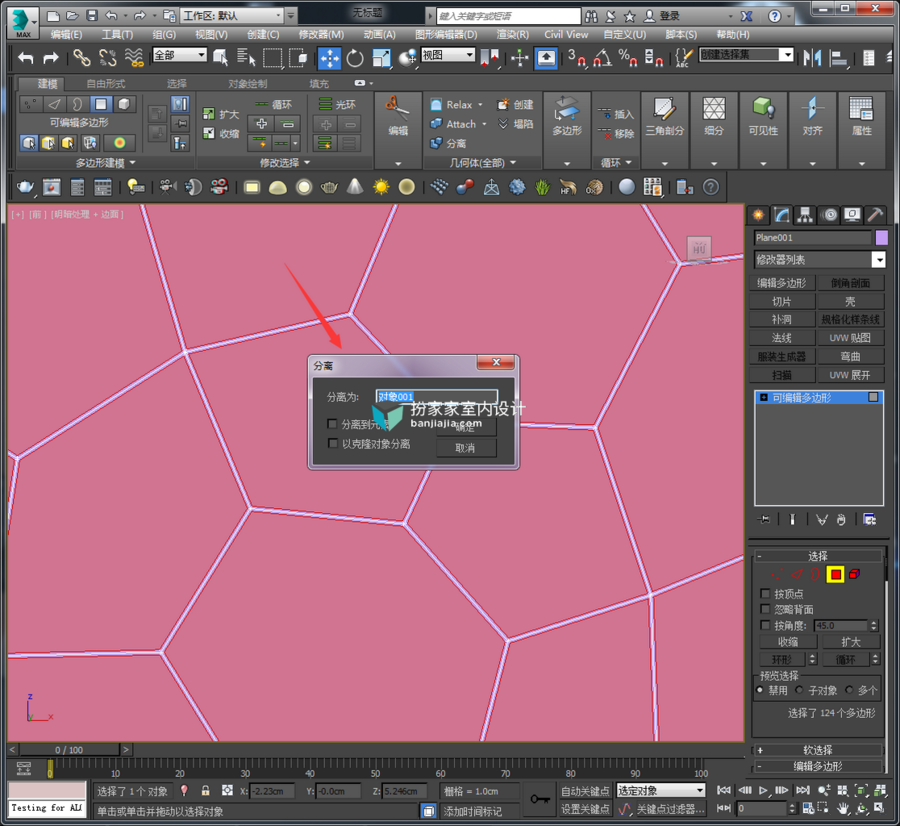

4,所选的面进行分离-隐藏室内建模

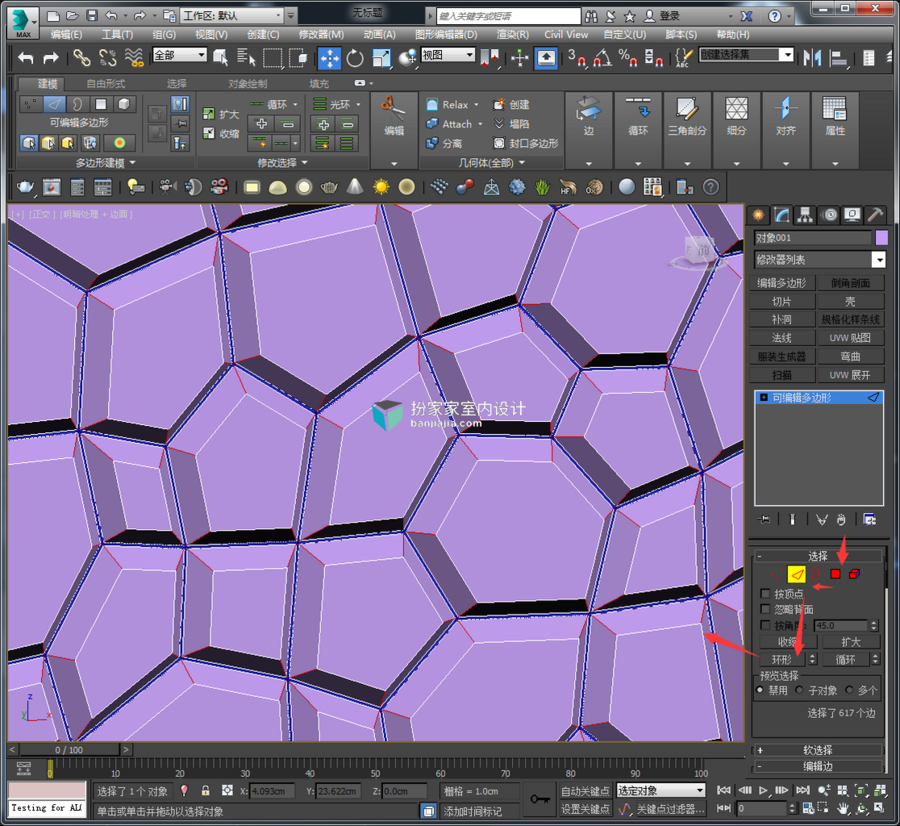

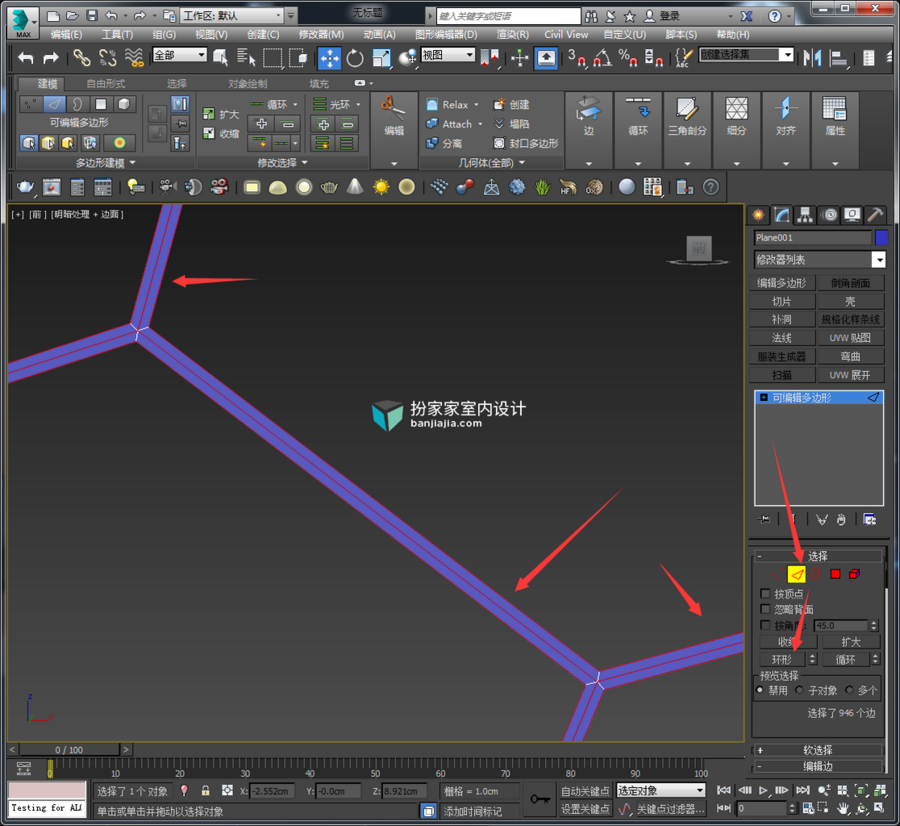

5,选中所有边界线-环形选中建模图文

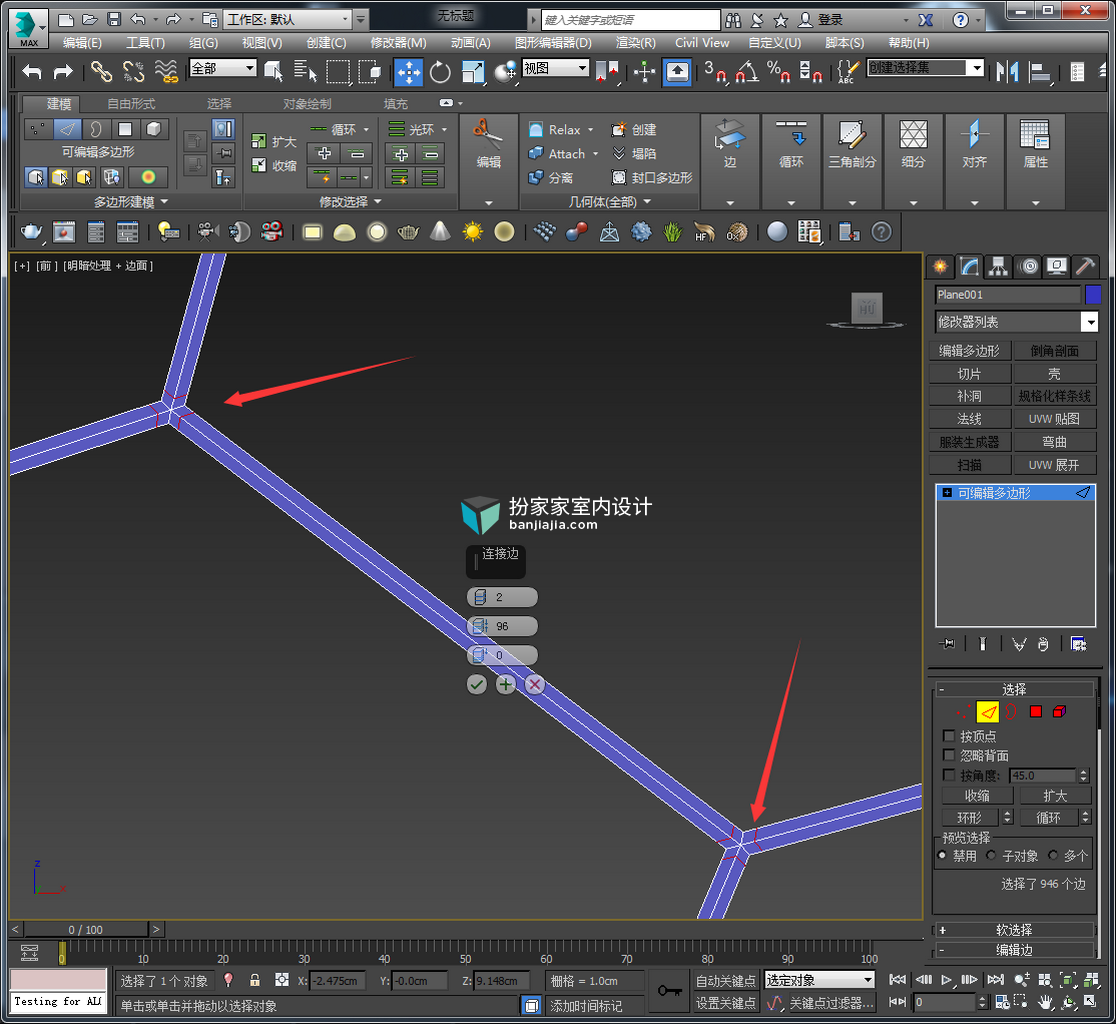

6,右键连接2-添加移动数值到结构处新手推荐

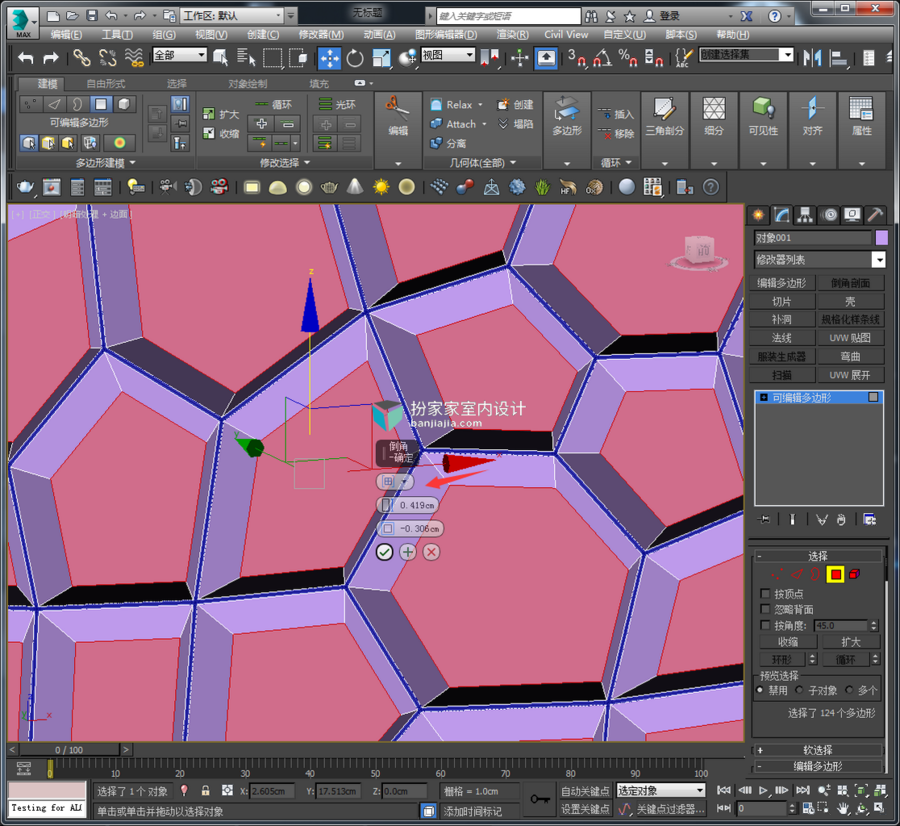

7,选中所有面-右键倒角-给出高度-插入值-如图扮家家室内设计网

8,面转换到边-环形-反选-得到结构小边【魏哲建模图文】不规则软包墙体-新手推荐

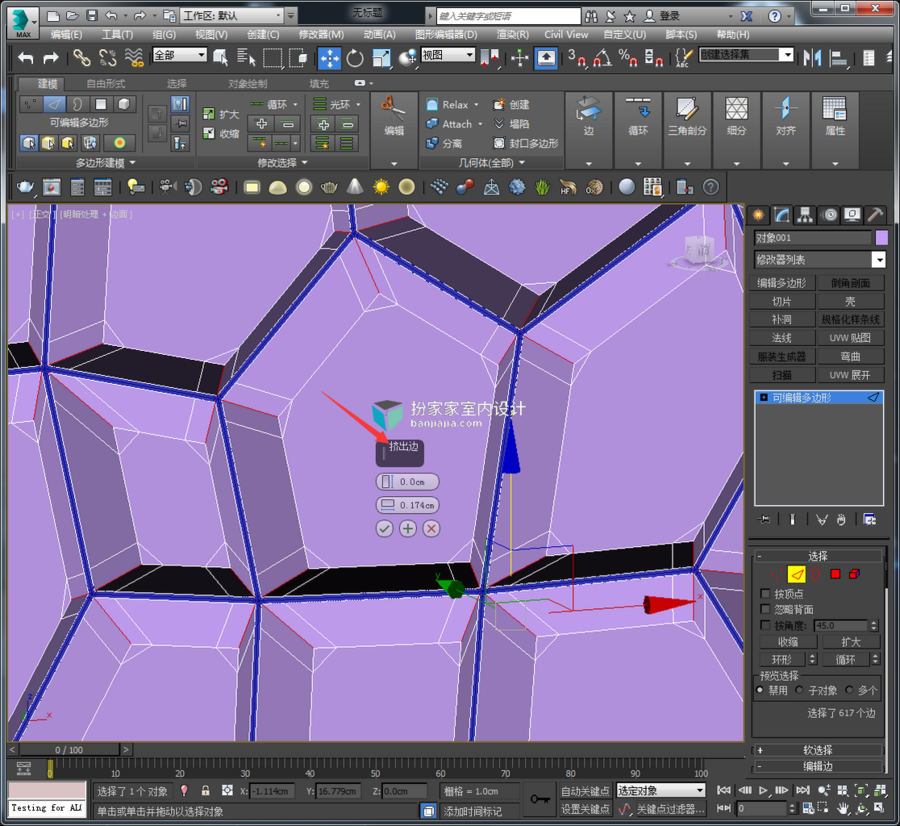

9,右键挤出-高度为0-距离数值自己看情况调节建模图文

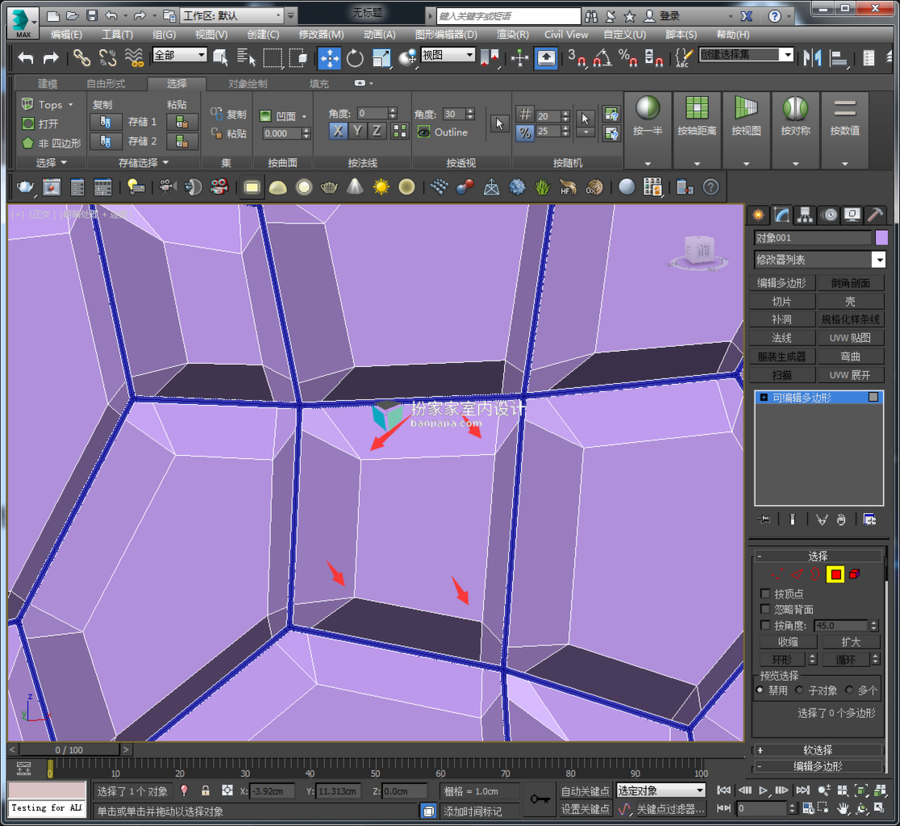

10,右键删除线段-石墨工具-选择3角面-塌陷-如图3dmax

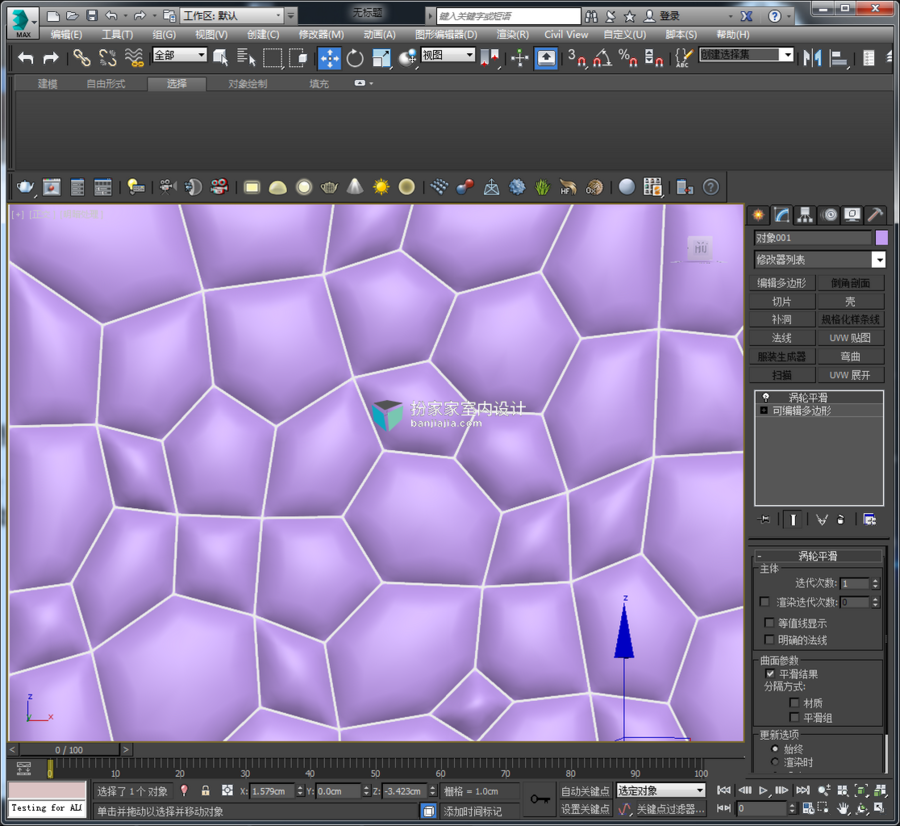

11,微调整面-如图

室内建模
