CAD图形粘贴到另一张图后发生变化,该如何处理呢

文字复制粘贴后字体变了

复制粘贴后如果发现字体变了,应该两张图中同名的文字 样式设置不同。

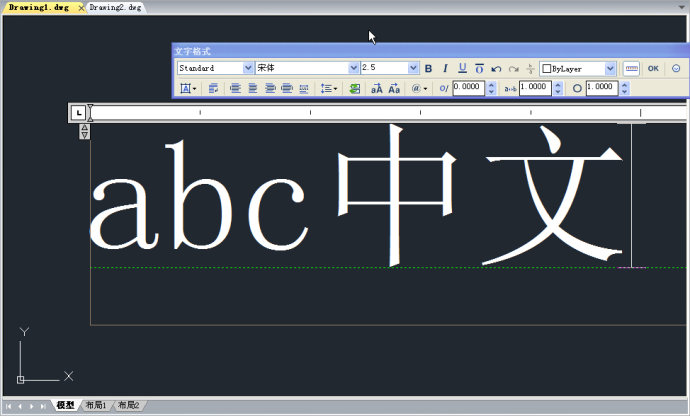

1、开一张空图,保持默认的文字样式不变,输入T回车,执行多行文字命令,在图中框选文字范围,随意写几个字母加汉字,例如abc中文,如下图所示。


扮家家室内设计网


不同CAD默认的字体格式不完全相同,例如AUTOCAD高版本中文版默认使用宋体,浩辰CAD默认使用的是CAD字体txt.shx,AutoCAD低版本也是用CAD字体。

如果你的版本默认字体不是宋体,为了和效果一致,在输入文字前你可以输入ST命令打开文字样式对话框,将字体设置为宋体。


2、为了同时观察单行文字的效果,将上面的文字复制一份,选中其中一个文字,输入X,回车,将文字炸开成单行文字。


3、单击新建按钮,新建一张空图,输入ST,回车,打开标注样式对话框,点开字体列表,输入TX,找到TXT.SHX,如下图所示。

将字体修改成txt.shx,如果你的版本中默认就是txt.shx,则不用修改,如果使用了大字体,取消勾选“使用大字体”。


CAD图形粘贴到另一张图后发生变化,该如何处理呢

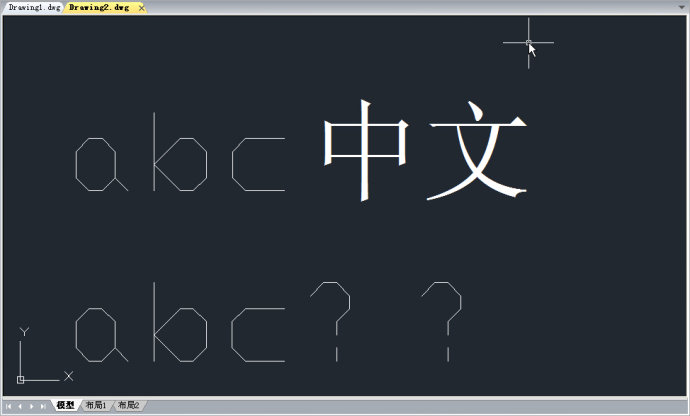

4、输入相同字符的多行文字,并且复制一份后炸开,得到一个单行文字,如下图所示。


CAD技巧分享


可以看到由于设置了CAD字体,但没有设置大字体,多行文字中中文自动被替换成宋体,而单行文字中则只能显示为问号了。而且由于在多行文字中字体被替换,炸开后汉字跟字母分开了,这个后面可以不管,只关注字体的效果。

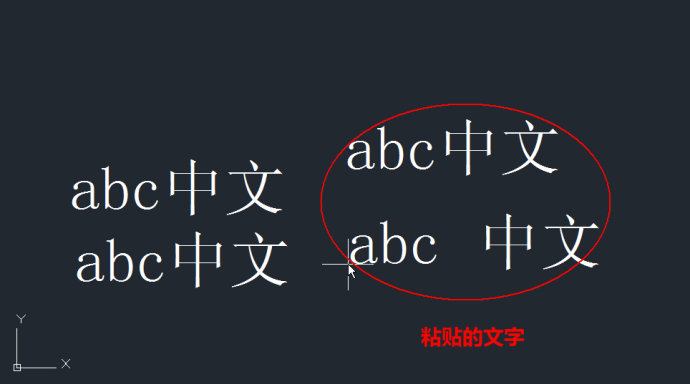

5、从新图中选中两个文字,按CTRL+C复制,切换到之前的图纸中,按CTRL+V粘贴,会发现粘贴后的文字变成了跟当前图相同的效果,如下图所示。


cad

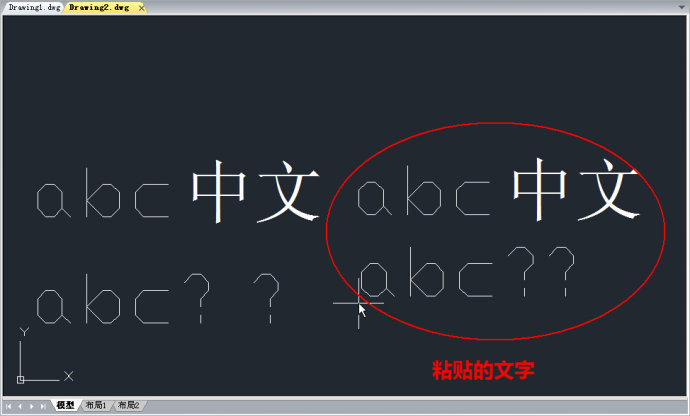

选中这张图的文字向另外一张图中复制粘贴也会出现同样的问题,如下图所示。


技巧分享

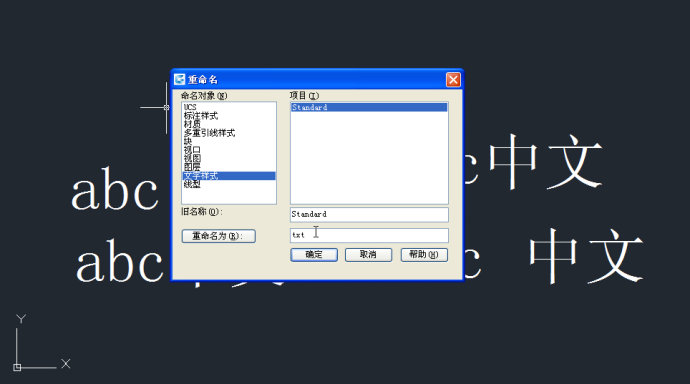

解决办法:任意一张图纸中输入REN,回车,打开重命名对话框,选中重名的文字样式,修改成其他名字,如下图所示。


复制粘贴


将其中一个文字样式改名,不存在重名现象后,当将文字复制到另一张图,改名的文字样式也会一起被复制到新图中。

总之,图纸中文字的名称最好跟字体相关,这样可以避免同名不同字体的情况,另外不要总用默认的文字样式来修改字体,这样很容易产生重名的现象。
