【分享】CAD文字出了表格边框的技巧知识

每张图纸都有图框,图框的尺寸是固定的,但有时图名或一些文字可能会比较长,如果按常规的方式设置的话,也会出现文字宽度超出了单元格的宽度的问题。

不仅属性文字会存在这样的问题,如果在表格中用普通文字的话也会存在同样的问题,只是直接就可以看到后,看到后大家会在特性面板(CTRL+1)中直接修改文字的宽高比,最终让文字缩到小于表格宽度,这个比例有时需要试几次才能成功。

其实CAD考虑到这种问题,单行文字和属性文字都可以通过设置对齐方式来解决这个问题,这种对齐方式就叫布满(FIT),设置好文字的宽度后,无论输入多少个文字,都会自动缩放宽度,是文字总体宽度保持不变。

一、单行文字对齐方式设置为布满

单击单行文字按钮或输入DT回车执行单行文字命令,命令行会提示:

指定文字的起点 或 [对正(J)、样式(S)]:

输入J,回车,命令会列出单行文字的各种对齐方式,输入F,回车,命令行提示让我们选择文字基线(也就是用于设置文字宽度和位置的线)的第一点和第二点,如下图所示。


扮家家室内设计网


然后按照要求输入文字高度,随后输入文字,就可以看到无论输入一个字母或一行文字,文字都会充满设置的宽度,如下图所示。


【分享】CAD文字出了表格边框的技巧知识


二、图块的属性文字对齐方式设置为布满

属性文字默认使用的就是单行文字,当然对齐方式也可以设置布满,属性文字定义的时候有对话框,设置起来更加简单。

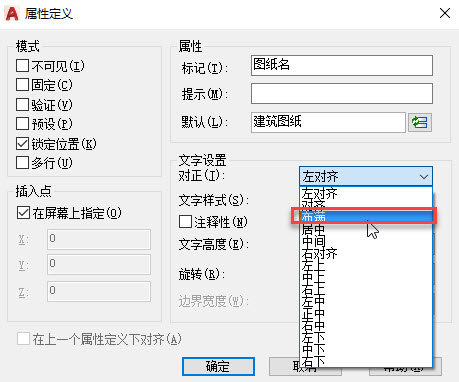

在菜单或命名面板中单击定义属性按钮或者输入ATTDEF命令后回车,打开属性定义对话框,如下图所示。


CAD技巧分享


单击"确定"按钮关闭对话框后,命令行弹出跟单行文字类似的提示,按照提示在图中讲文字宽度和位置设置得比单元格略窄既可。

这样在将格线和文字做成图块后,无论填写多少文字,文字都不会再出格了。不过单元格中填写的文字也不要太少,文字的宽高比小于0.5或大于1.5都会看着有些别扭。不过,通常在设置表格的单元格宽度的时候会考虑到填写文字的多少,因此字数会相差太多,因此也就不会存在这个问题了。
