在CAD中怎么创建圆形或带圆弧的区域覆盖WIPEOUT？

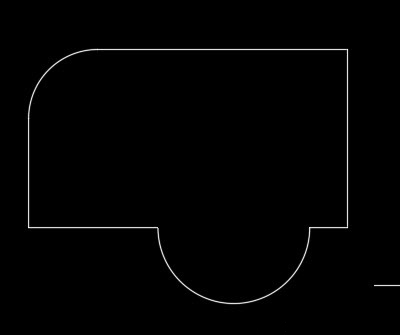

不论是超级填充还是我们提供的插件，其实都只是将圆或弧转换成了多边形，其实也可以想办法自己用多边形来画圆，然后自己绘制出一个由直线段组成但可以模拟弧线的边界，这样就可以创建需要的区域覆盖了，下面不妨试试创建下面形状的区域覆盖。

1、执行多边行POL命令，回车。

2、输入50，回车，设置为50边形。

3、确认打开了捕捉并打开了圆心捕捉方式，光标移动到底部的圆弧上，圆心处会出现一个捕捉标记，将光标移动到圆形处单击，确定多边形的圆心。

4、输入I，回车，设置多边形内接与圆。

其实边数多的情况内接或外切区别不大。

5、提示指定半径的时候将光标移动到圆弧上，只要出现捕捉标记，中点、象限点、最近点都可以，如果没有出现捕捉标记，可以设置一下捕捉选项，或输入MID后在圆弧上捕捉中点，如图所示。

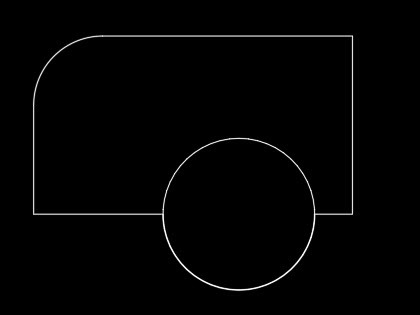

6、出现捕捉标记后单击完成多边形的绘制，如下图所示。

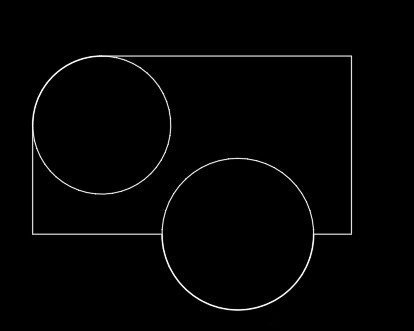

用同样的方法用多边形画出其他圆，如下图所示。

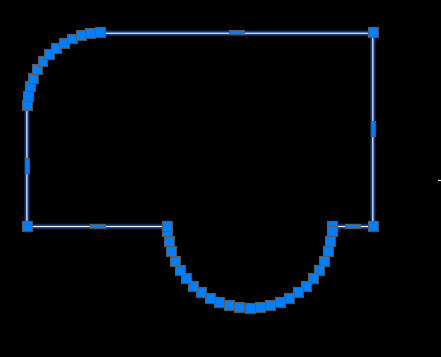

将原来的圆弧删掉，然后利用修剪TR、删除掉多余的多边形，然后用编辑多段线PE命令将边界合并成封闭多段线，如下图所示。

在处理多边形和直线段连接处的时候需要注意，上面的操作中是比着圆弧来画多边形的，删除圆弧后多边形可能跟直线段有细小的间隙，可能局部需要延伸。

有了这样的边界线，就可以直接创建区域覆盖了。

1、执行区域覆盖命令WIPEOUT，回车。

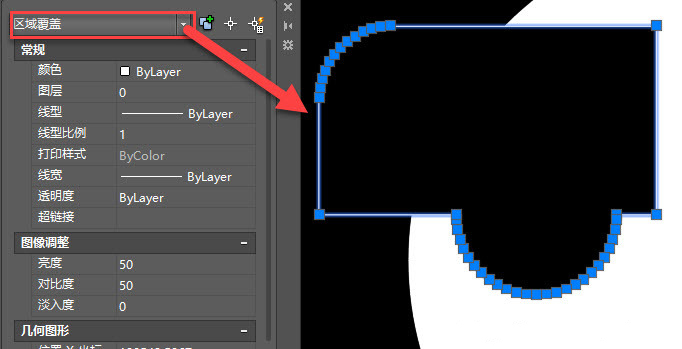

2、输入P，回车，选择刚编辑好的封闭多段线，就可以得到我们需要的区域覆盖了，如下图所示。

想想其实也没那么复杂，只是想到用现成的工具，而没有仔细去思考。

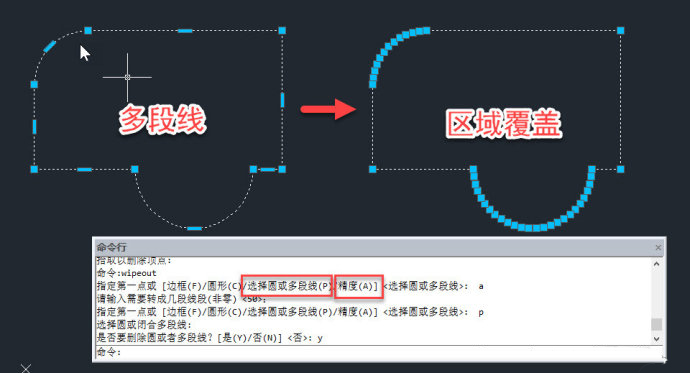

在国产的浩辰CAD 2017中已经考虑到这种需求，可以创建圆形或带圆弧段封闭多段线的区域覆盖，而且还可以设置精度，也就是多边形的段数，制作起来就更简单了，如下图所示。
