大家好,我是你们超级可爱的佳佳妹呀~

当下越来越多的照明场景里面应用到线性元素。线条灯既有照明的功能,也有视觉艺术的功能。尺寸、光色、安装方式、控制方式都根据每个单独的空间在变化。

佳佳妹从网上收集整合了一些资料,下面让我们看看线条灯都有哪些设计和施工安装方法吧~

扮家家室内设计网


01

「线条灯」

1、线性灯应用场景

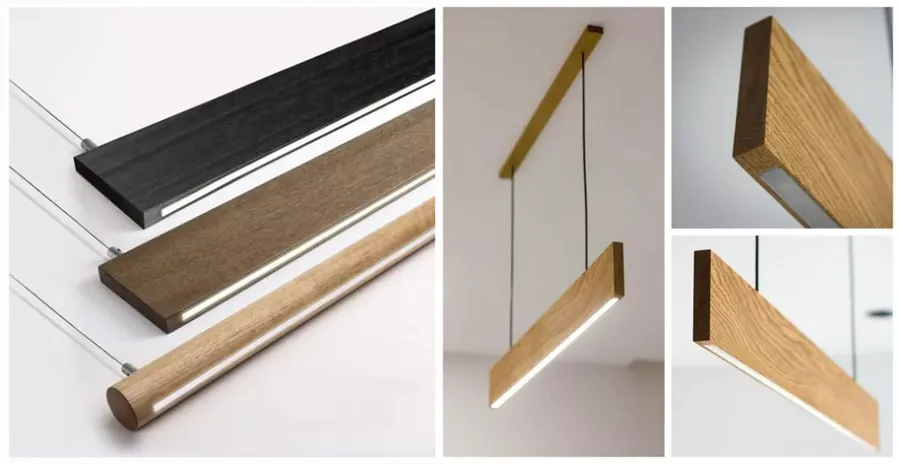

现在,线性灯具不在只用在办公领域,设计师将它应用到高端商业空间、家居空间、工业照明等环境,构筑了不同的光影效果。

适用于吧台、厨房、服装店、酒柜、楼梯、门店、前台、墙壁、书柜、卫生间、卧室、舞蹈室、展示柜、过道、吊顶等地方。

新工艺丨超详细图文总结!一文让你读懂LED线条灯设计,以及施工安装要点!

设计随聊


2、线性灯特点

安装方便:预埋式安装无后患;

光线柔和:色彩真实还原,色泽光鲜饱满;

可定制长度:可根据光照需求裁切尺寸;

无边框:安装完工后无边框,更整体更时尚前卫。

设计随聊

扮家家室内设计网

新工艺丨超详细图文总结!一文让你读懂LED线条灯设计,以及施工安装要点!

设计随聊


多种联结方式、多种色温选择、多种材质、多种规格长度甚至多种功率满足不同空间,场景,照明需求。


3、色温效果展示

线性灯可以根据场景和设计需求,调配灯光亮度和色温,更好的为空间提供照明和氛围渲染。

设计随聊


02

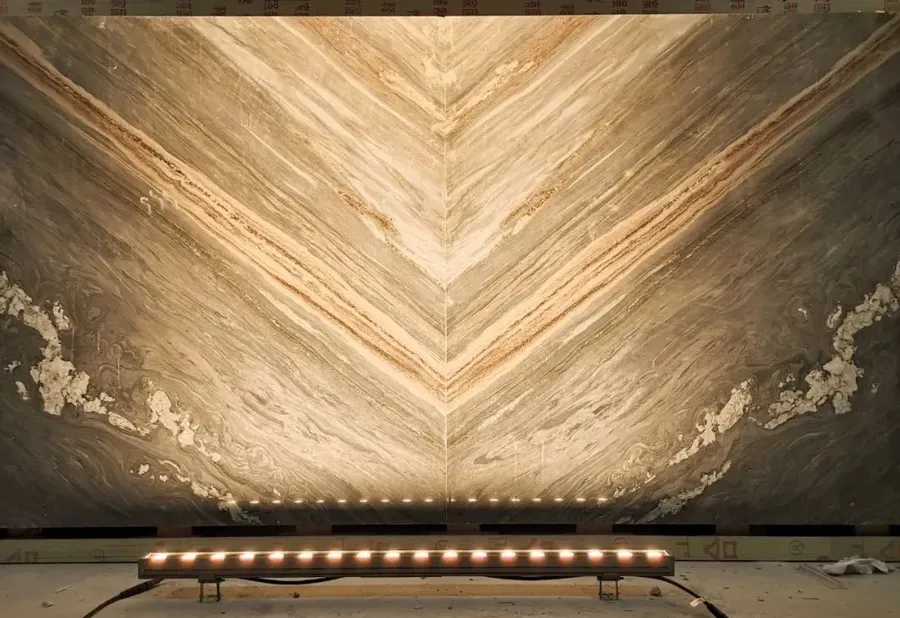

「线条灯洗墙照明手法详解」

线条灯洗墙照明手法一直很受欢迎,他能让一个普通的空间瞬间变得不一样。或是通透或是趣味,不同的材质被光赋予了不同的视觉效果。

对光滑石材、白漆、肌理石材三类材质进行洗墙测试。看看不同的安装尺寸会有什么样的效果,

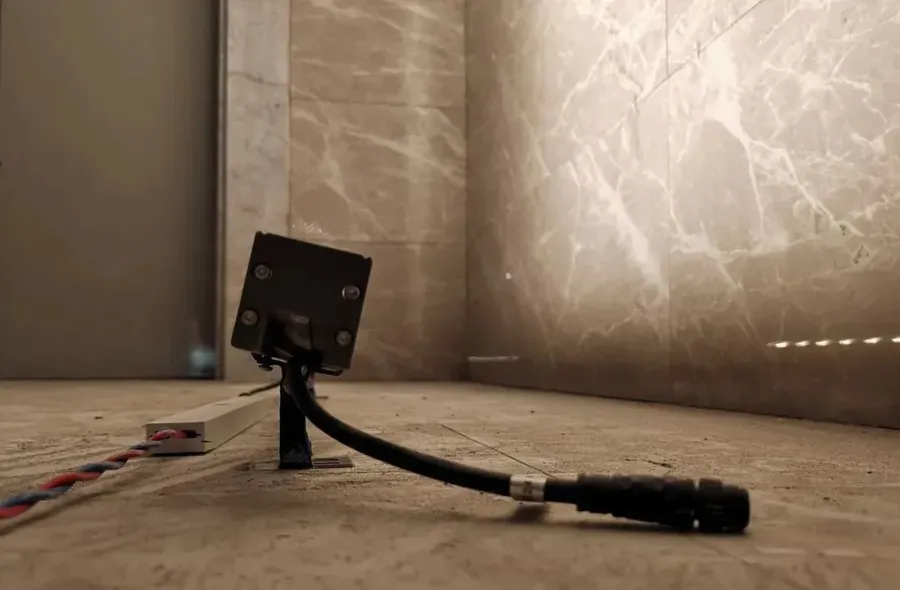

首先在3米层高的光滑石材墙面进行测试,看看普通室内层高条件下洗墙照明手法的效果。

灯具通过不同的离墙距离来测试哪一个尺寸会得到更佳的洗墙效果。

扮家家室内设计网

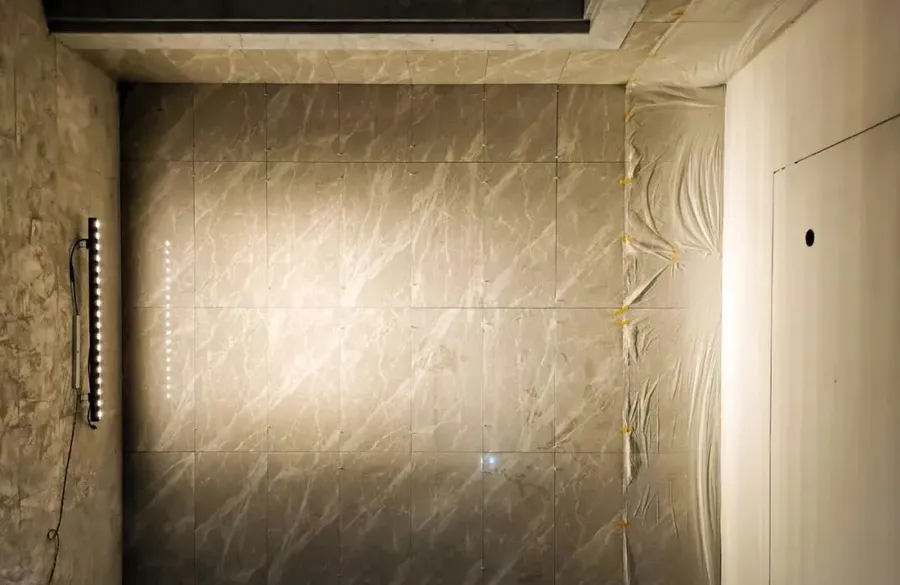

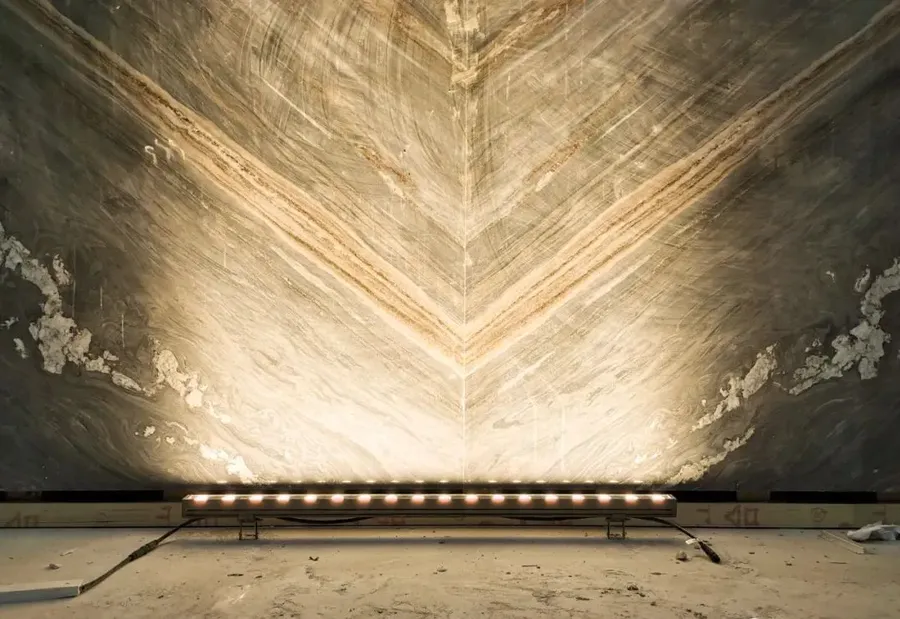

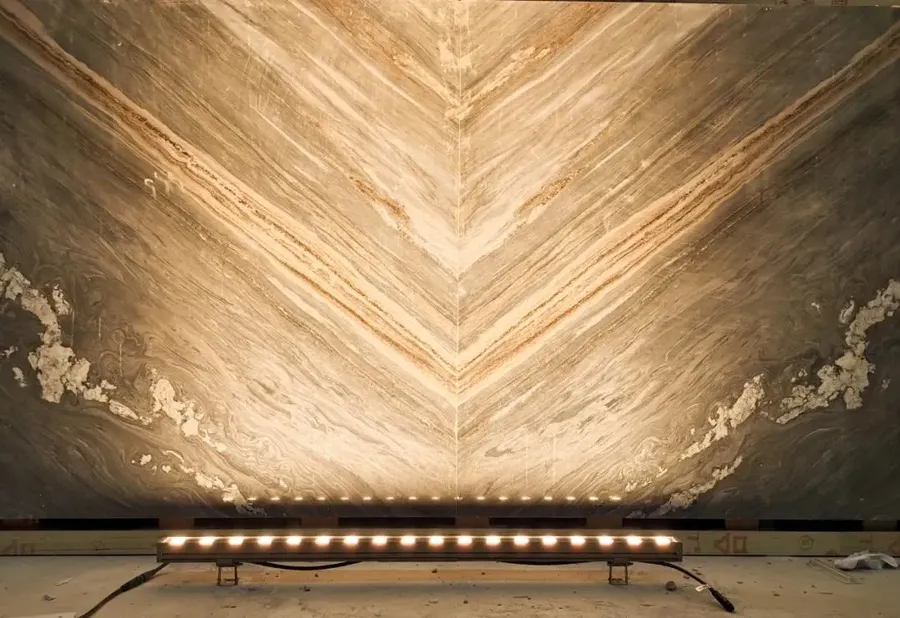

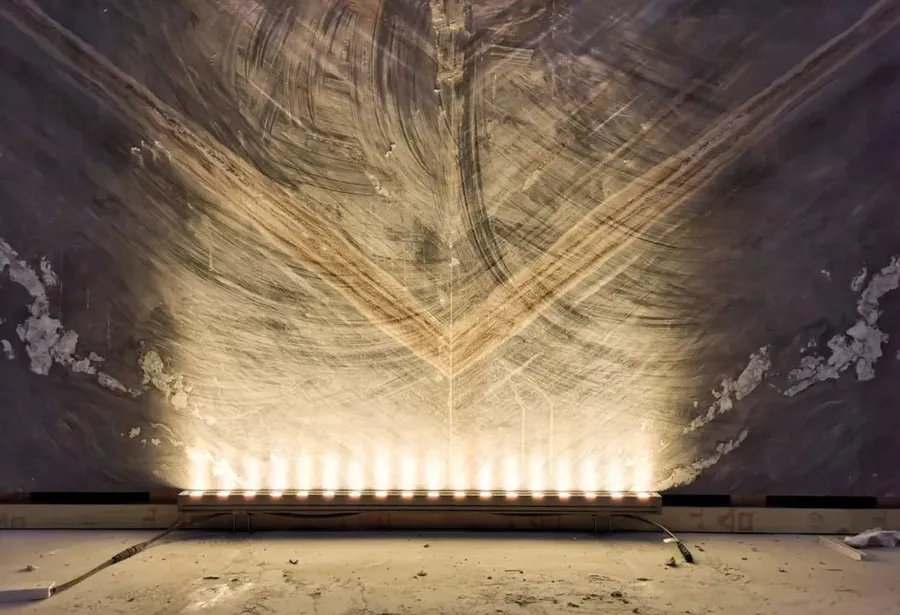

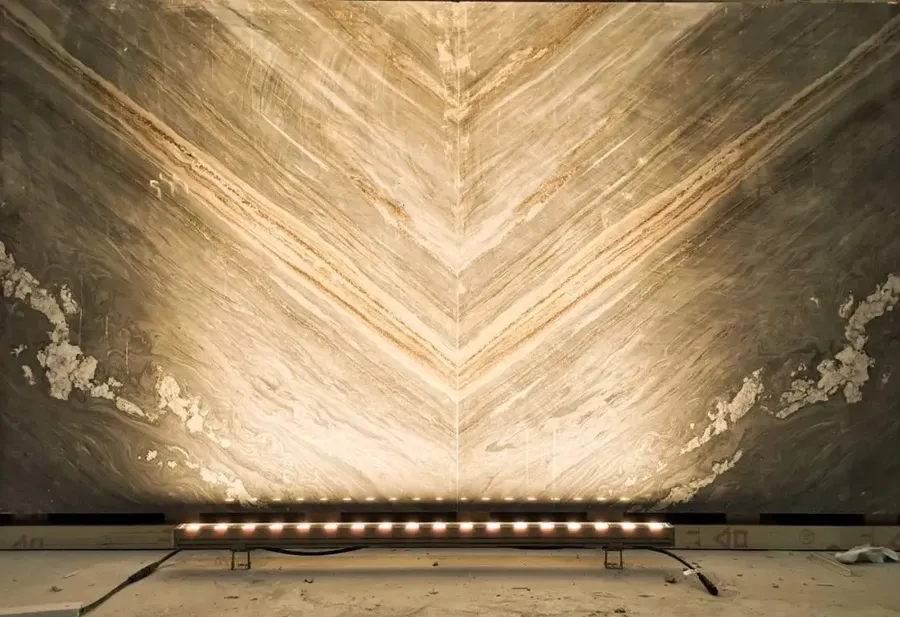

3米高光滑石材墙面:

离墙距离0mm


新工艺丨超详细图文总结!一文让你读懂LED线条灯设计,以及施工安装要点!

设计随聊


效果:由于灯具贴着墙面安装,光束角没有足够的距离扩散。


墙面上出现了严重的光斑效果,同时墙面的洗墙效果也不佳。近光源的墙面曝光严重,远光源的墙面暗区严重。

离墙距离50mm

设计随聊

扮家家室内设计网


效果:墙面的严重光斑消失,但墙面下亮上暗,过度不太均匀。

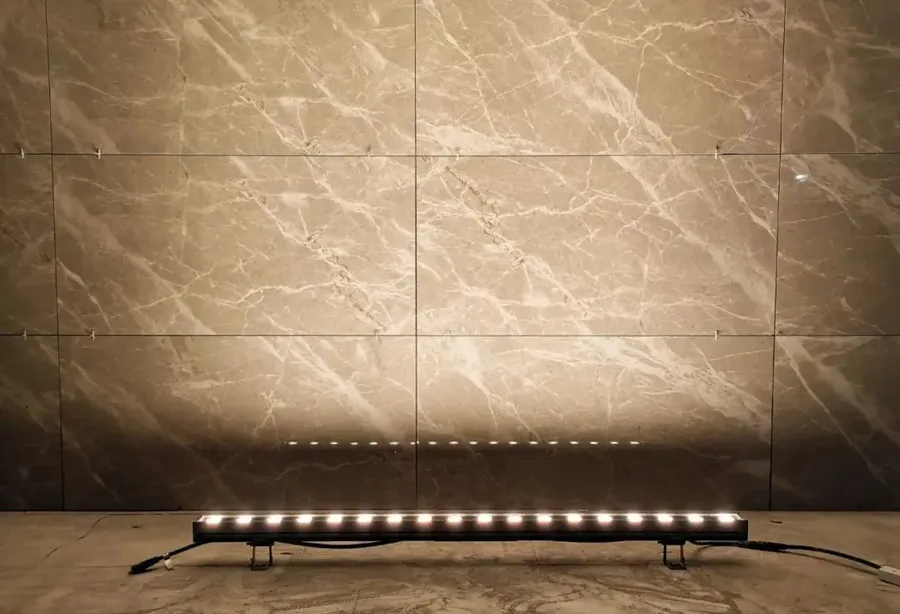

离墙距离100mm

新工艺丨超详细图文总结!一文让你读懂LED线条灯设计,以及施工安装要点!

设计随聊


效果:墙面洗亮且比较有光感,底部亮到顶部暗过度协调,洗墙效果可行。

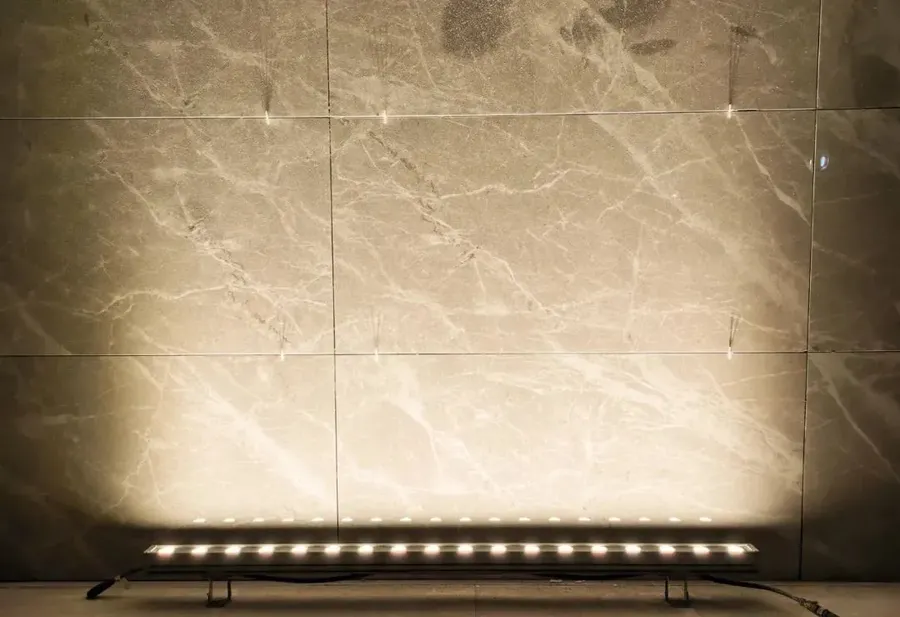

离墙距离150mm

设计随聊

扮家家室内设计网


效果:整个墙面洗亮,照明效果均匀。需要注意墙面的截光部位有所变化。

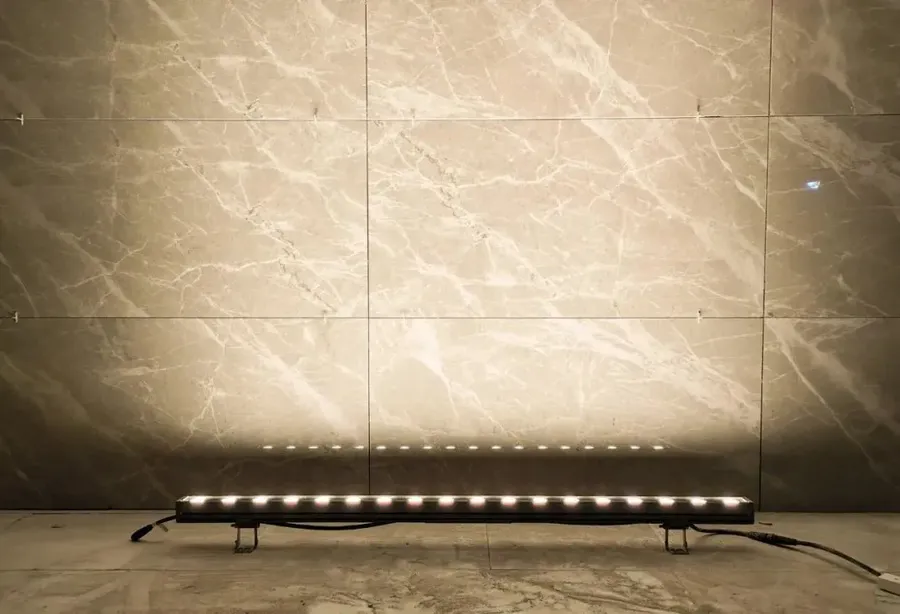

离墙距离200mm

新工艺丨超详细图文总结!一文让你读懂LED线条灯设计,以及施工安装要点!

设计随聊


效果:墙面整理亮度略有下降,光线大部分落在顶面。


离墙距离200m

设计随聊

扮家家室内设计网


效果:墙面亮度进一步下降,但是效果很均匀。顶面被明显照亮,整体洗墙效果被弱化。

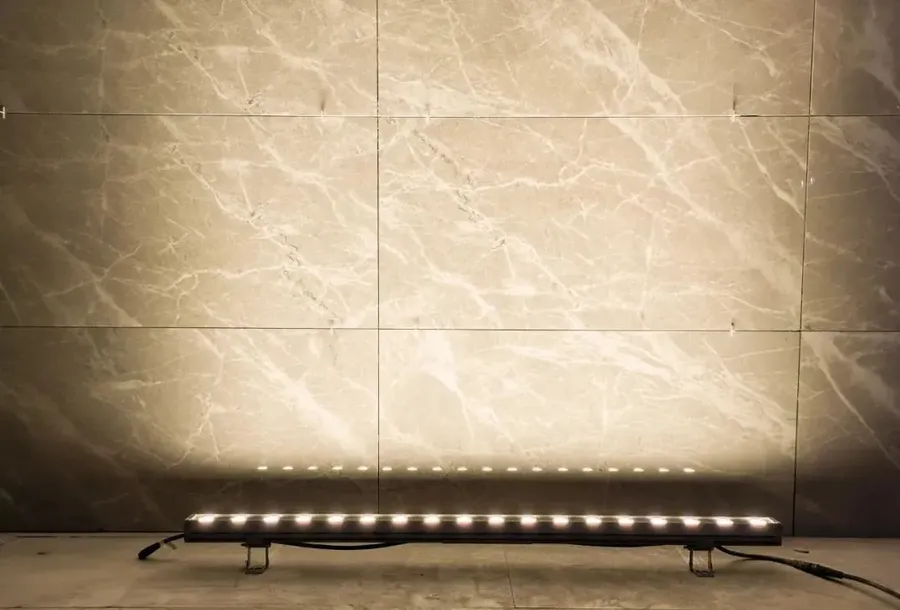

离墙距离400mm

新工艺丨超详细图文总结!一文让你读懂LED线条灯设计,以及施工安装要点!

设计随聊


效果:墙面比较暗,光线基本落在顶面上,没有很好的洗墙效果。


离墙距离500mm

设计随聊

扮家家室内设计网


灯头调整投射角度


效果:能洗亮墙面。墙面投射点的部位亮,两侧渐暗,均匀度不够。比起墙面从亮渐变到暗的效果现在的效果不够整体统一。

总结:在3米层高的空间,洗亮光滑石材的墙面建议灯具离墙100~150mm洗墙效果相对较好。

虽然灯具可以调试投射角度,但是其效果没有直射的效果来的自然和协调,建议采用直射的洗墙角度。


7米高光滑石材墙面:

高空间用灯技巧是否和3米层高的空间一样呢?我们通过测试来一探究竟。

新工艺丨超详细图文总结!一文让你读懂LED线条灯设计,以及施工安装要点!


▲上图为未打灯的墙面效果,请横屏观看效果更佳。

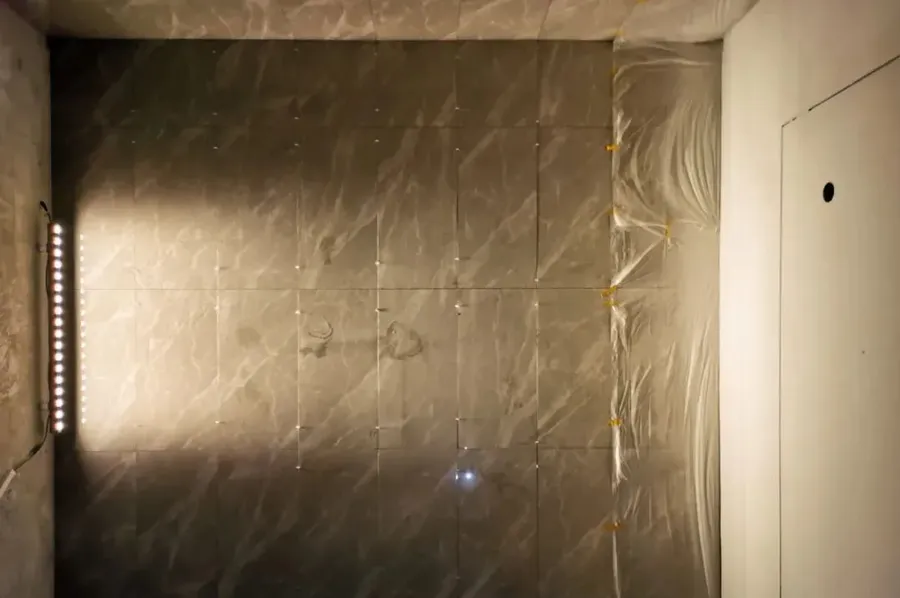

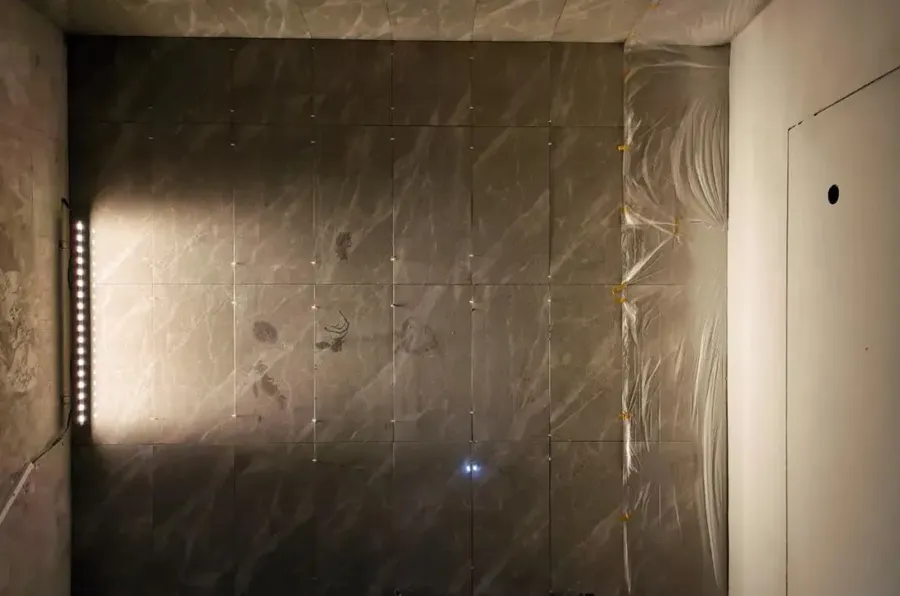

离墙距离0mm

设计随聊

设计随聊


效果:灯珠光斑明显,只能洗亮1米左右高度的墙面。效果不理想。

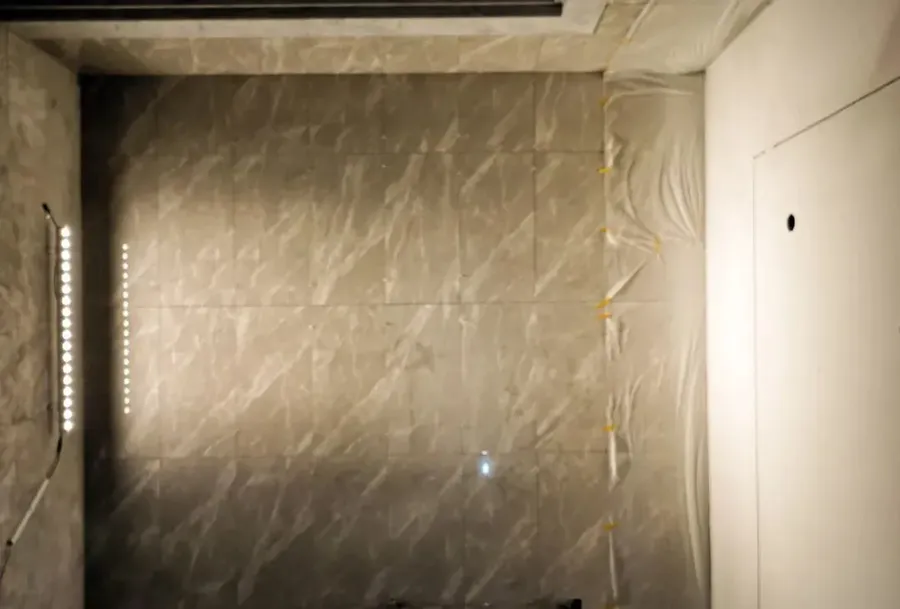

离墙距离50mm

扮家家室内设计网

新工艺丨超详细图文总结!一文让你读懂LED线条灯设计,以及施工安装要点!


效果:墙面下亮上暗,过度不太均匀。

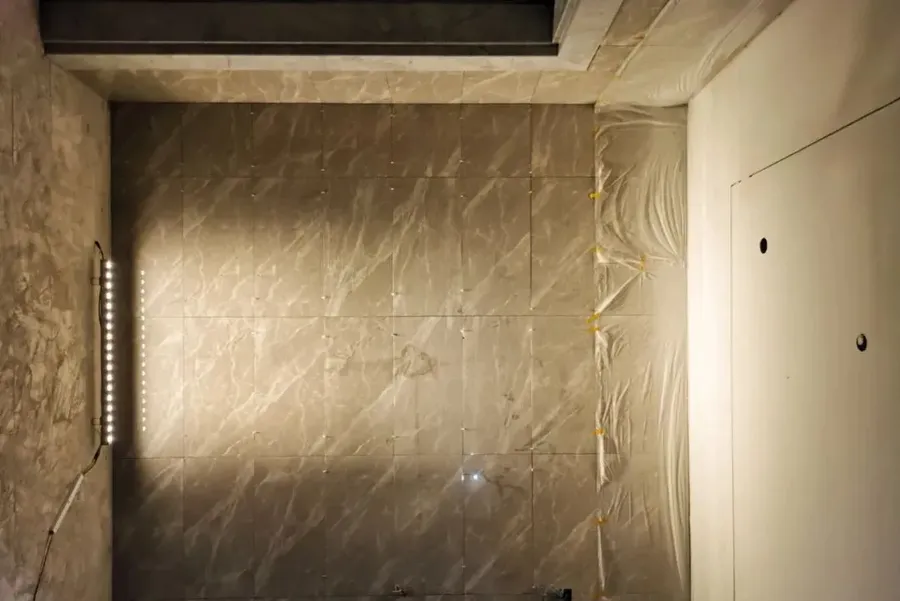

离墙距离100mm

设计随聊

设计随聊


效果:墙面洗亮且比较有光感,底部亮到顶部暗过度不够均匀。

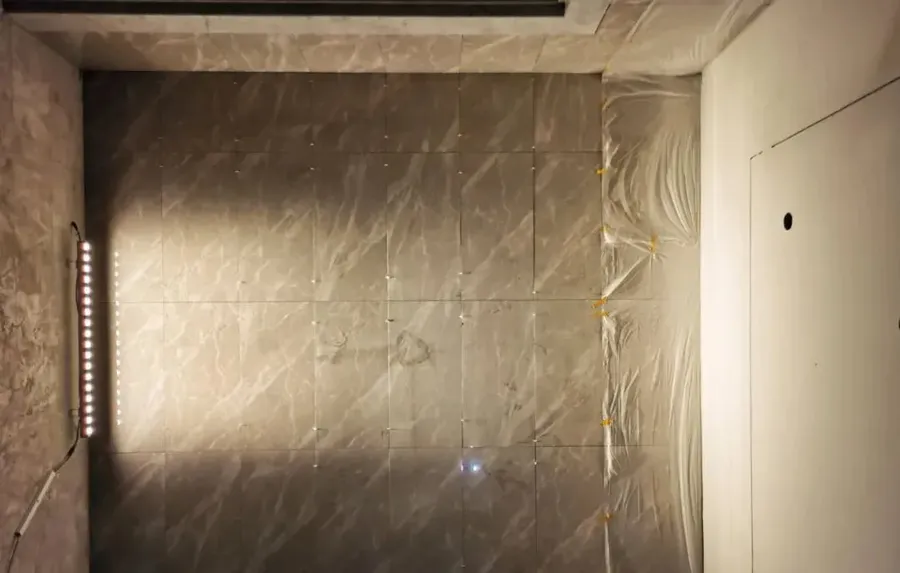

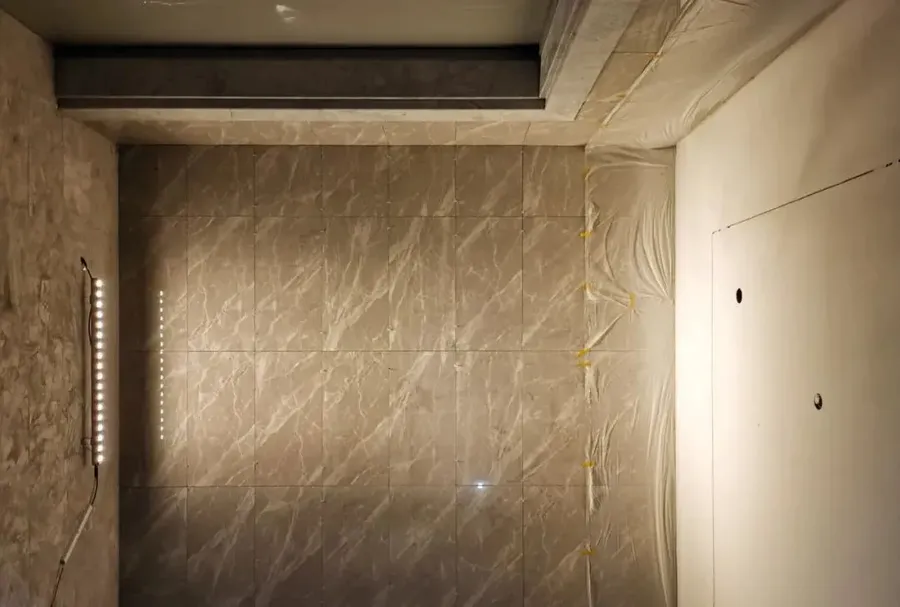

离墙距离150mm


扮家家室内设计网

新工艺丨超详细图文总结!一文让你读懂LED线条灯设计,以及施工安装要点!


效果:墙面洗亮且比较有光感,底部亮到顶部暗过度不够均匀。


离墙距离200mm

设计随聊

设计随聊


效果:墙面洗亮且比较有光感,底部亮到顶部暗过度比较自然。


总结:7米石材墙面用线条灯洗墙150~200mm的尺寸比较有光感,且整理墙面洗亮的效果比较均匀。

通过对比高空间的灯位需要离墙更远,这样才能保证高空间的材质有足够的灯光到达。

03

「线性灯细节展示及安装流程」

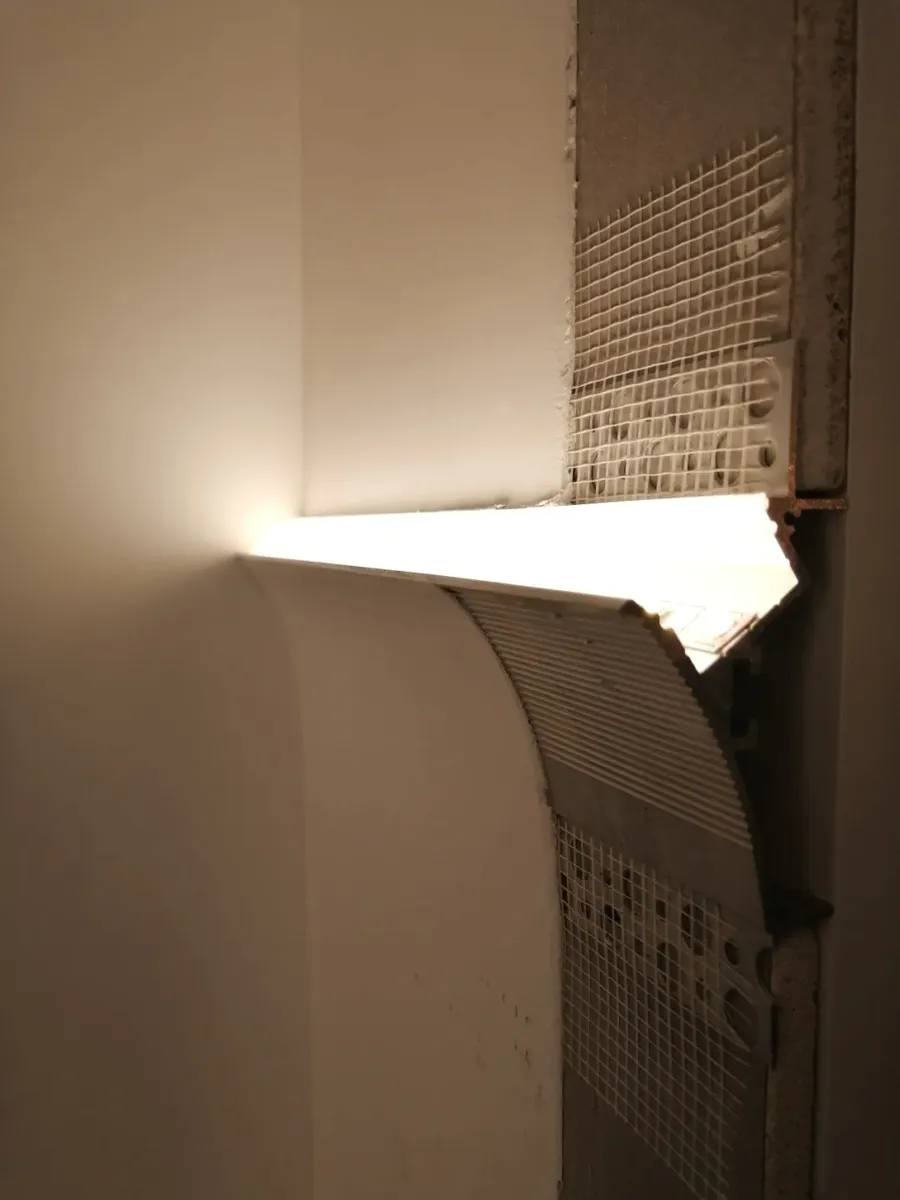

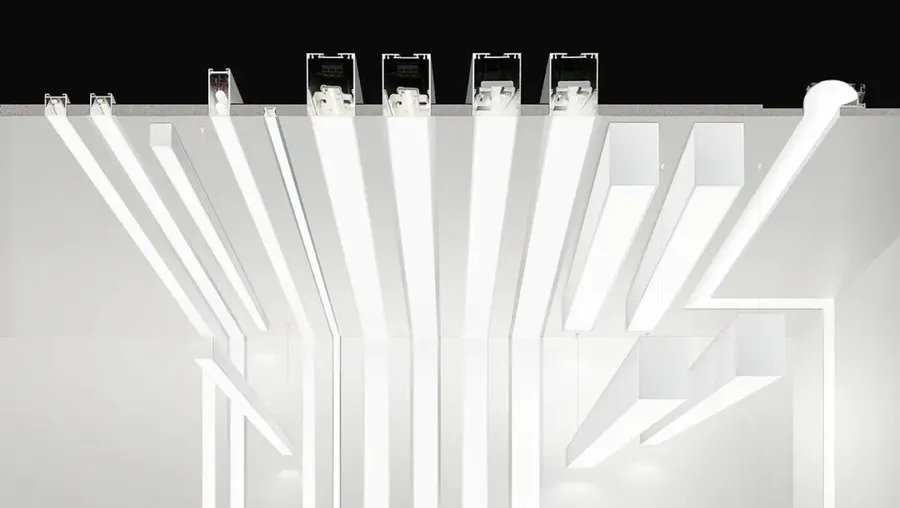

1、线性灯光细节展示

扮家家室内设计网

新工艺丨超详细图文总结!一文让你读懂LED线条灯设计,以及施工安装要点!

设计随聊

设计随聊

扮家家室内设计网

新工艺丨超详细图文总结!一文让你读懂LED线条灯设计,以及施工安装要点!

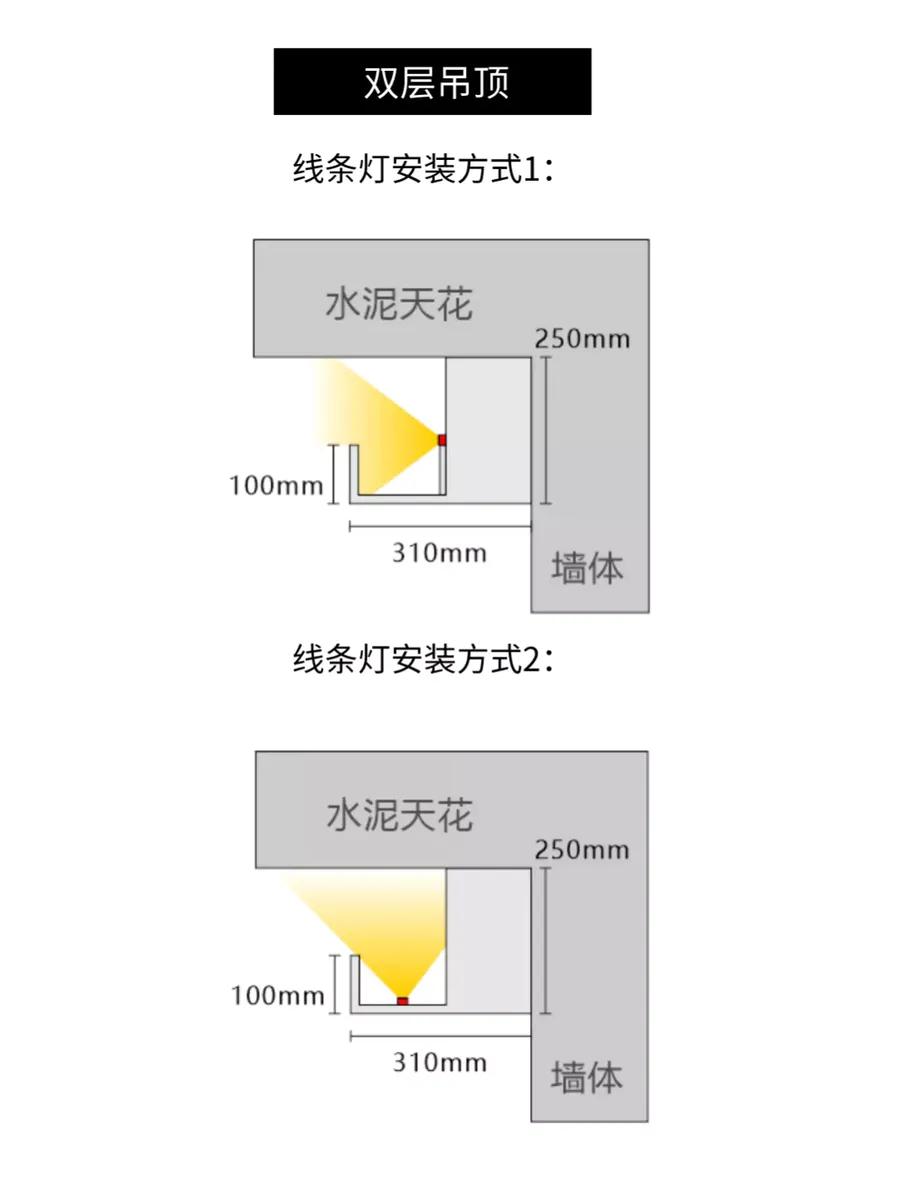

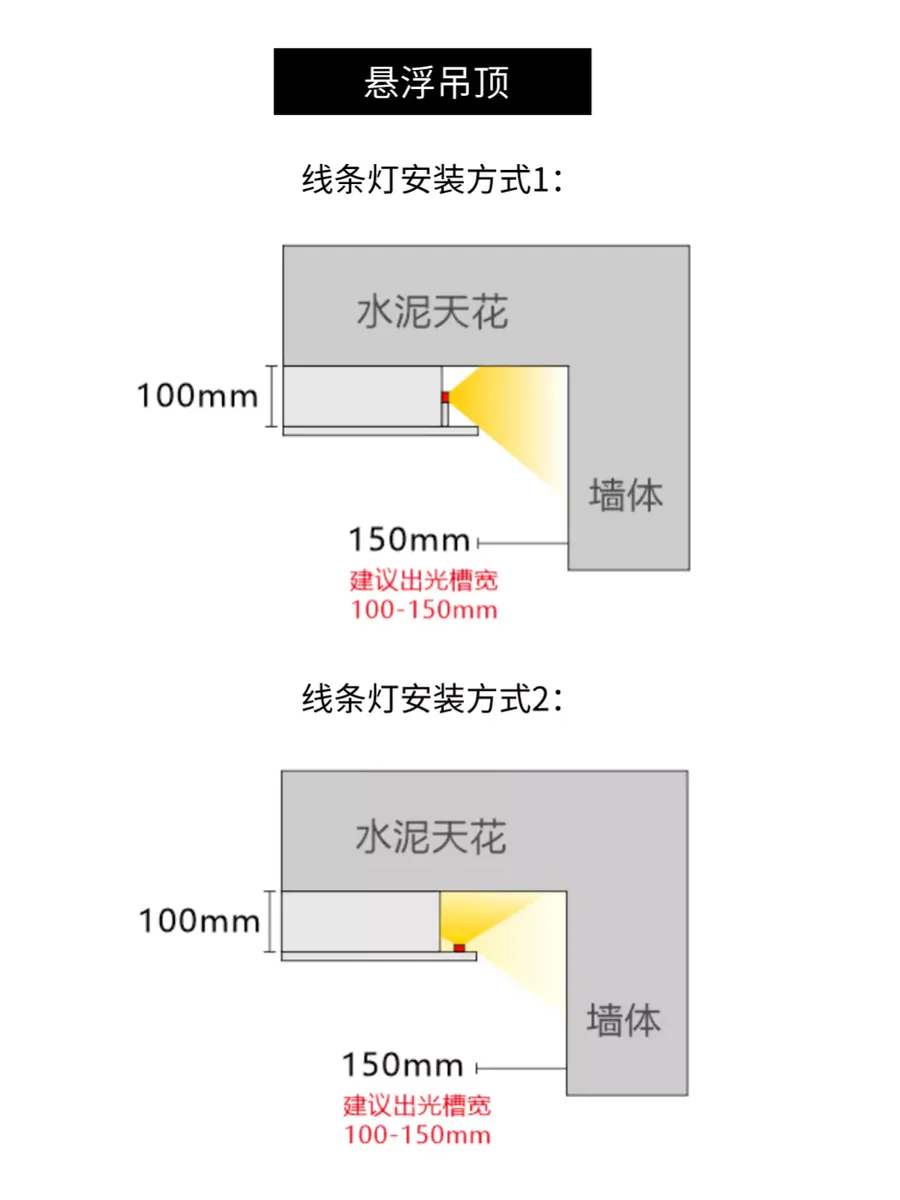

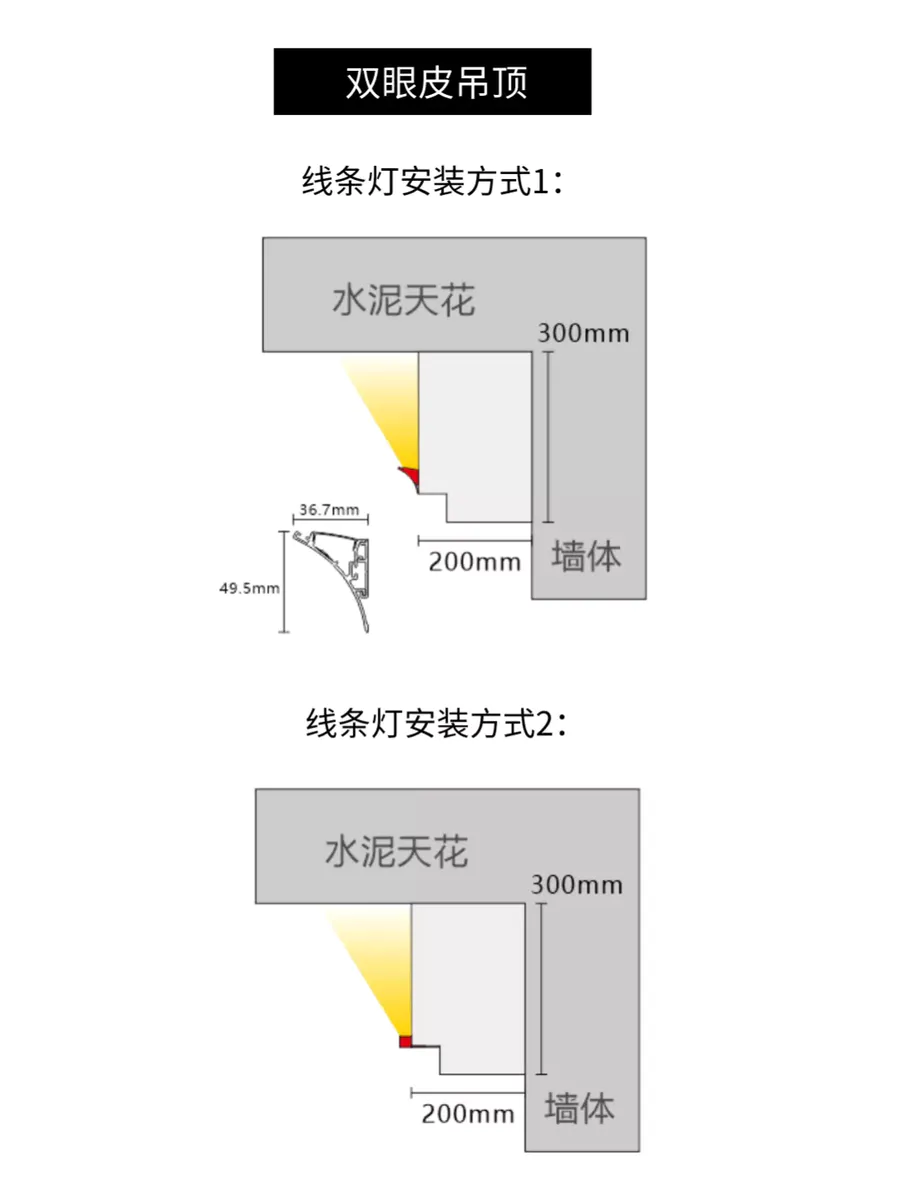

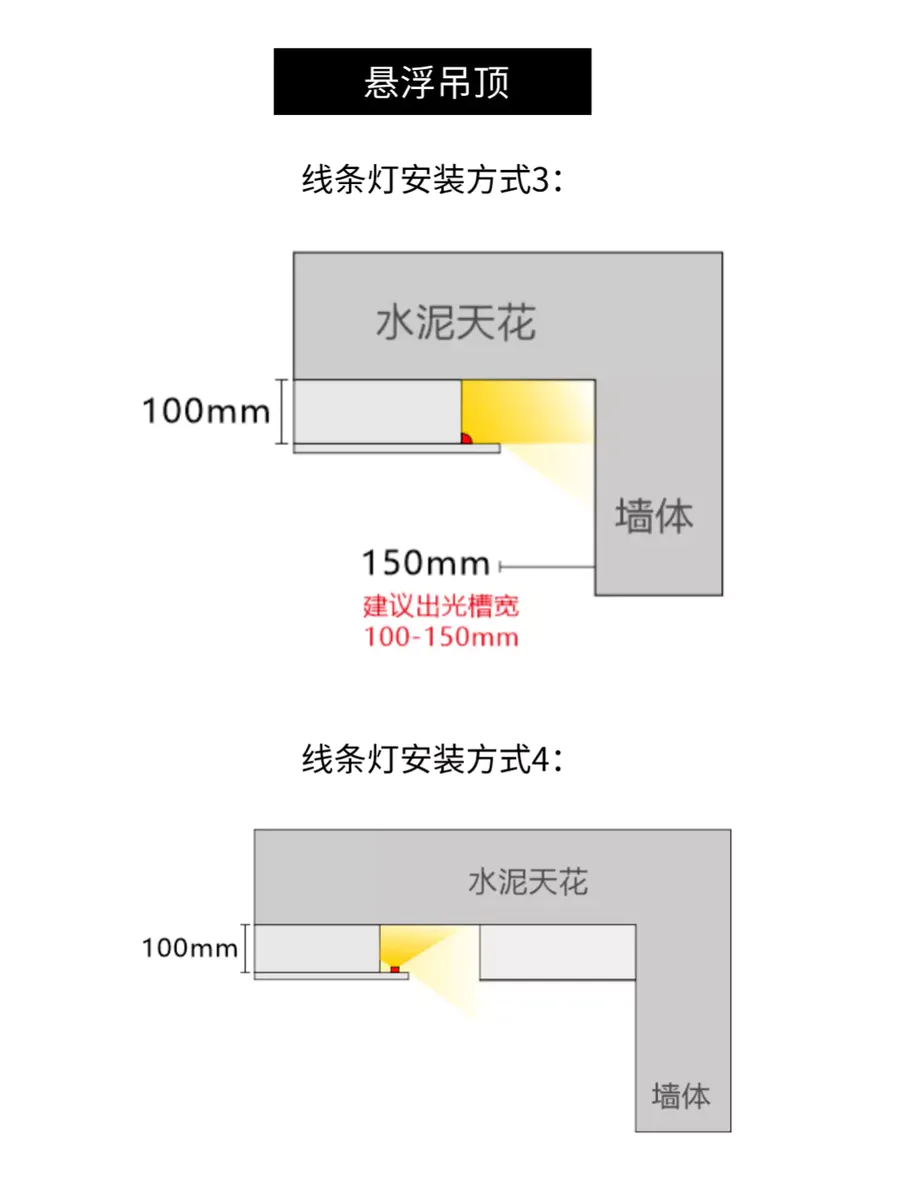

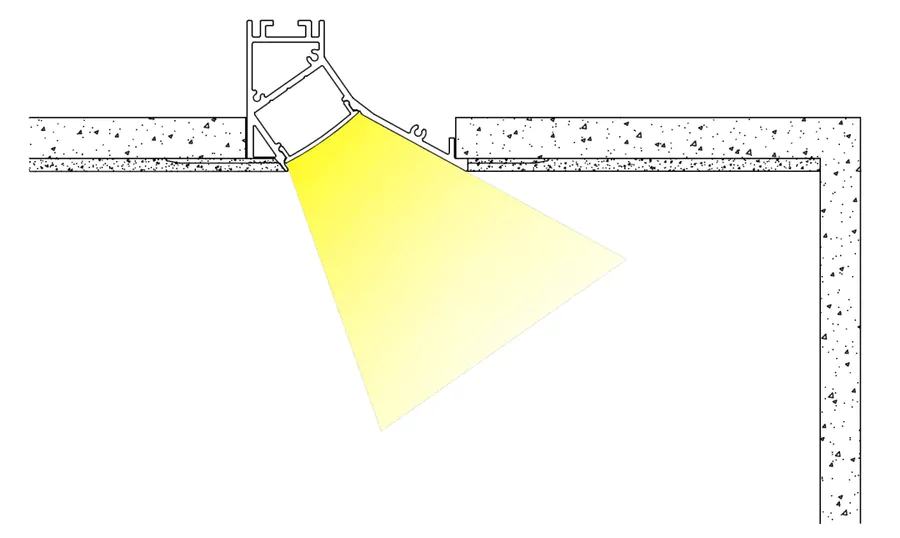

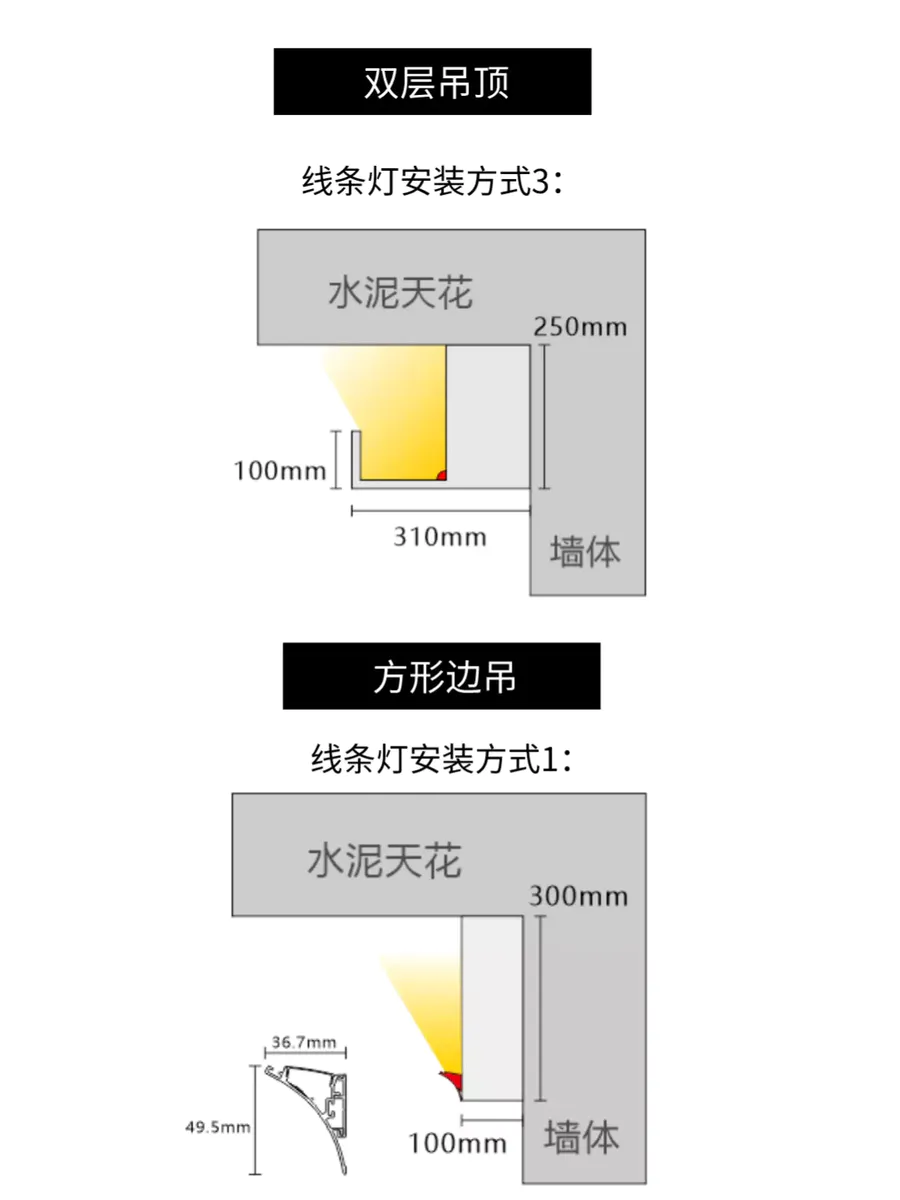

2.不同吊顶的线条灯安装图示

设计随聊

设计随聊

扮家家室内设计网

新工艺丨超详细图文总结!一文让你读懂LED线条灯设计,以及施工安装要点!

设计随聊

设计随聊

扮家家室内设计网


3.、楼梯间线性灯具安装示意

楼梯间的线性灯具属于间接照明,夜间照明与引导作用,也能使空间有层次感。

新工艺丨超详细图文总结!一文让你读懂LED线条灯设计,以及施工安装要点!

设计随聊


楼梯扶手线性灯安装:

a、水电施工期间,墙面开槽预留电源线路;

b、购买成品带光源扶手安装固定。

ps:扶手灯具需考虑用电安全(IP65防护等级、24V低压)

设计随聊


楼梯踏步线性灯安装:

a、水电施工期间,提前开槽预留电源回路;

b、踏步台面底口开槽安装固定灯带型材。

ps:地面灯具从安全方面考虑,应选择防水、低压灯具

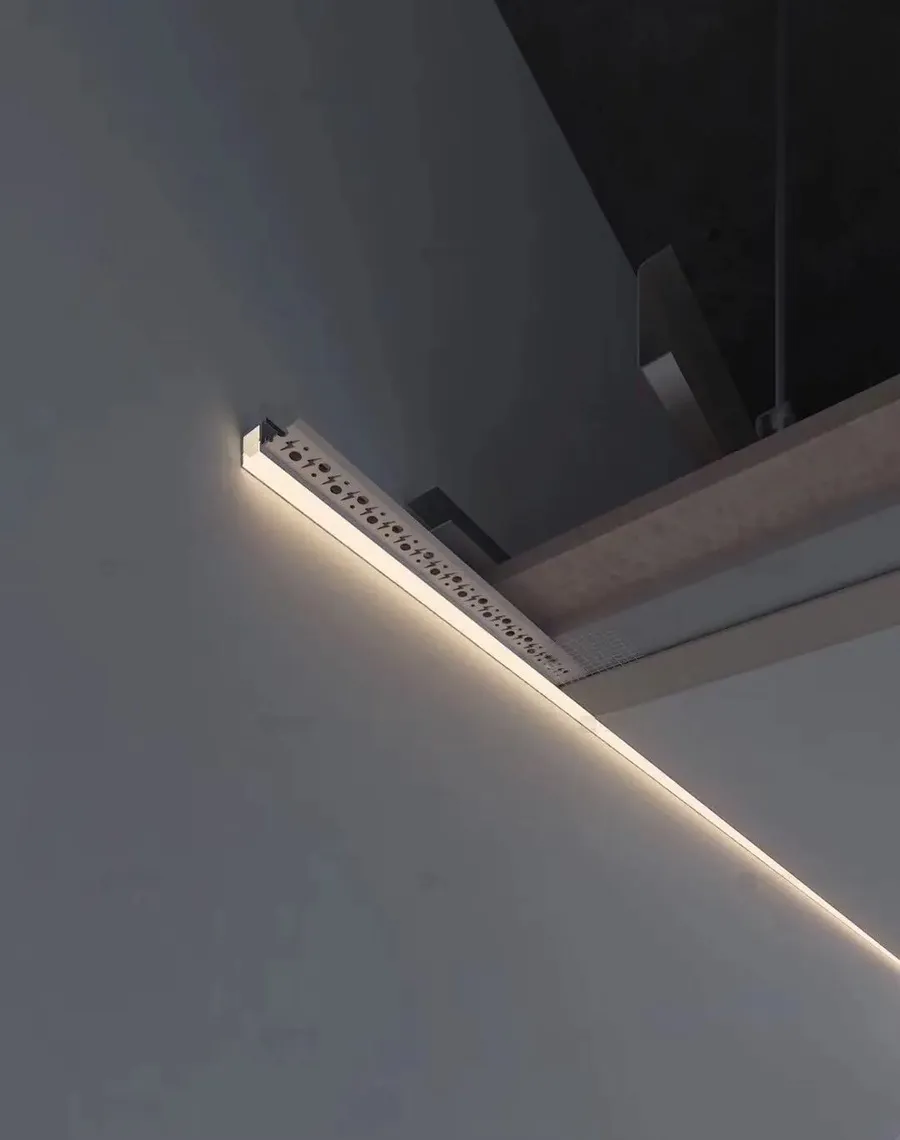

4、墙顶面线性灯安装示意

扮家家室内设计网

新工艺丨超详细图文总结!一文让你读懂LED线条灯设计,以及施工安装要点!

设计随聊

设计随聊

扮家家室内设计网

新工艺丨超详细图文总结!一文让你读懂LED线条灯设计,以及施工安装要点!

设计随聊

设计随聊

扮家家室内设计网

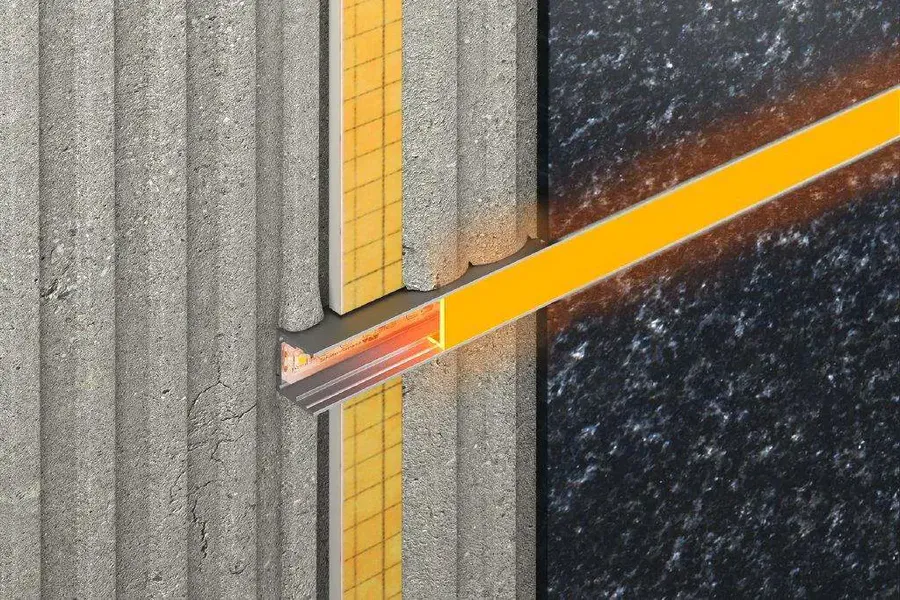

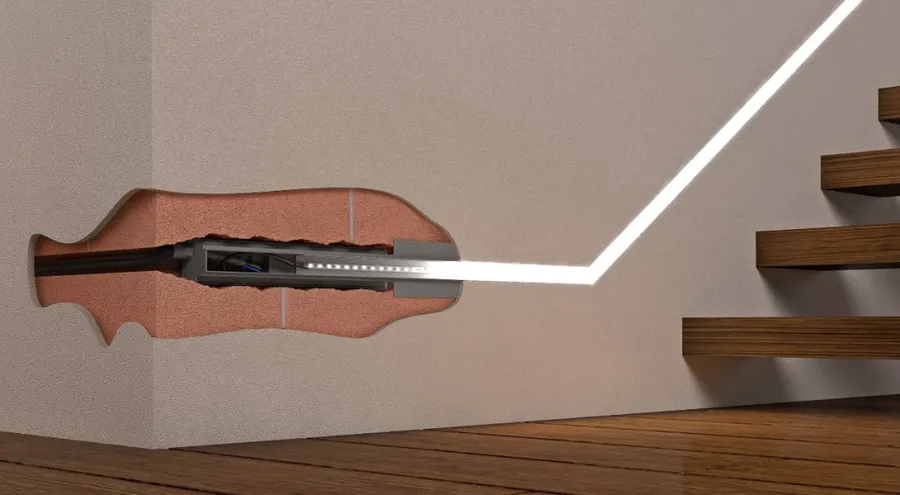

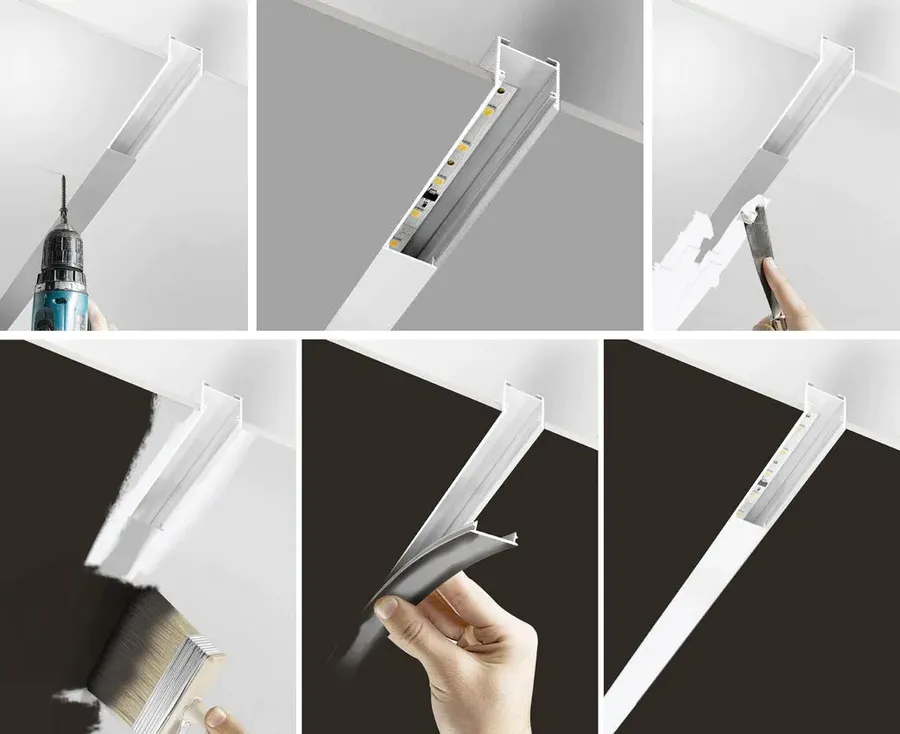

墙顶面线性灯安装流程:

a、水电施工期间,墙面开槽预留电源线路;

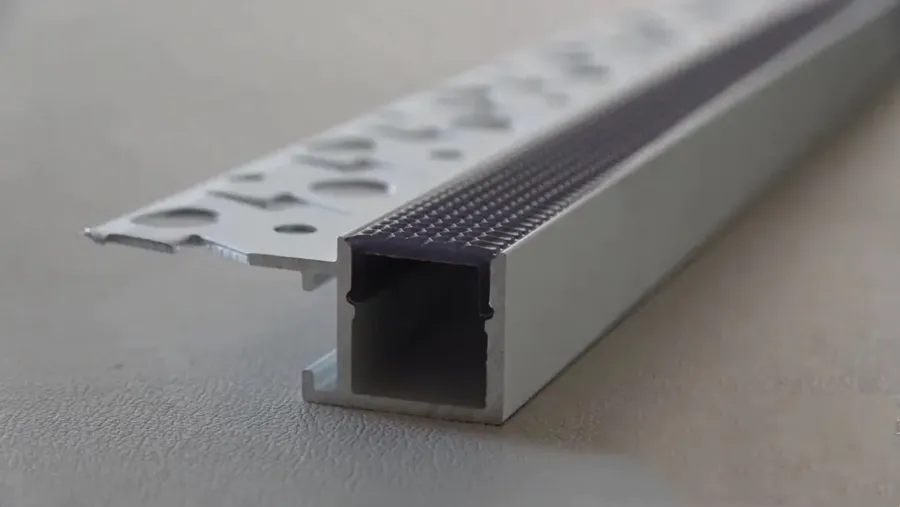

b、墙面粉刷前提前安装无框铝型材预埋件;

c、墙面批腻子及油漆覆盖铝型材边框,完成后内贴灯带面封亚克力盖板;

ps:灯带驱动需要相应的安置空间(可设置在天花检修口附近)

新工艺丨超详细图文总结!一文让你读懂LED线条灯设计,以及施工安装要点!


d、天花刷饰面漆安装流程,前期需将天花透光盖板用胶带封住,刷完漆再揭开,即可留下完整的线性光照效果。


5、柜体灯带安装

安装流程:板材开槽→固定铝槽→放置灯带→盖上PC面罩→灯光调试。

设计随聊

设计随聊

扮家家室内设计网

新工艺丨超详细图文总结!一文让你读懂LED线条灯设计,以及施工安装要点!

设计随聊


6、阴阳角灯带安装

a、安装流程:

设计随聊

扮家家室内设计网

新工艺丨超详细图文总结!一文让你读懂LED线条灯设计,以及施工安装要点!

设计随聊

设计随聊

扮家家室内设计网

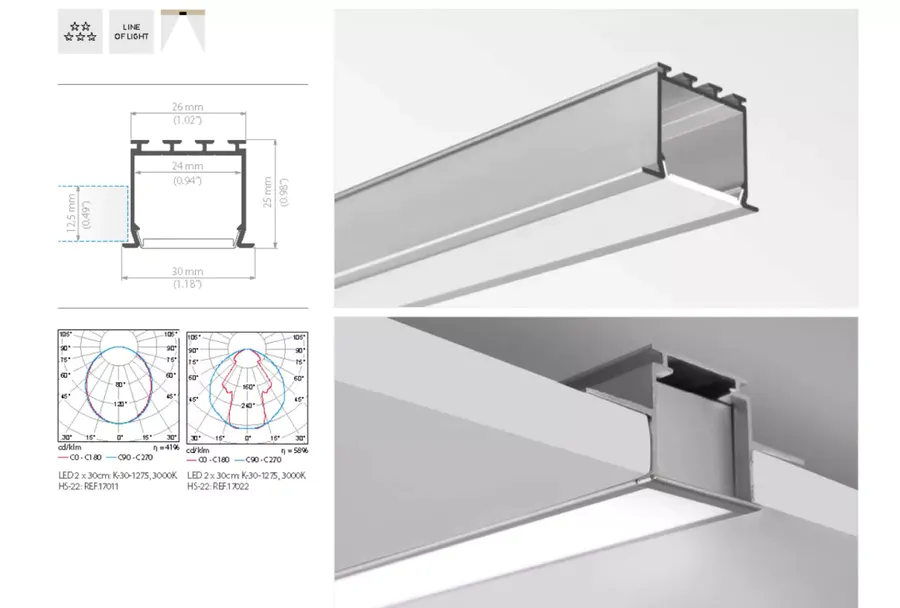

b、安装节点、尺寸

新工艺丨超详细图文总结!一文让你读懂LED线条灯设计,以及施工安装要点!

设计随聊


7、成品线性灯的安装

a、硬灯条、软灯条尺寸展示


设计随聊

扮家家室内设计网

新工艺丨超详细图文总结!一文让你读懂LED线条灯设计,以及施工安装要点!

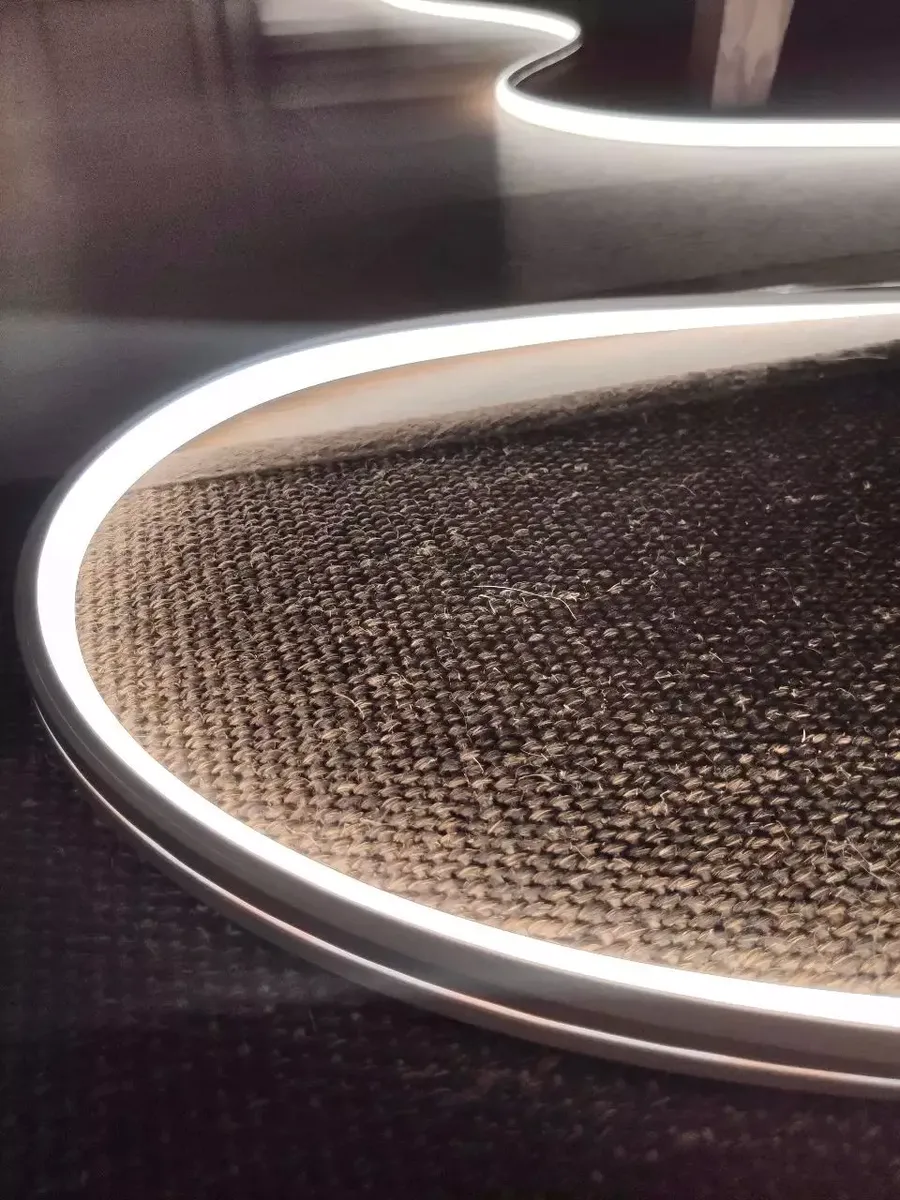

b、柔性LED灯条和LED硬灯条的区别


① LED灯条可分为柔性LED灯条和LED硬灯条2种,区别在于LED硬灯条用PCB板组装线路板,不能随意弯曲。

柔性LED灯条采用质地更为柔软的FPC做组装线路板,LED软灯条封装在透明塑料里,可以弯曲。

② 硬灯条直线性更好,固定较为方便,安装更省心。适合在更加宽敞的空间中使用,可以表现出较好的出光一致性。

③ 硬灯条使用电压可分为2种:通用电压和驱动电压。通用电压即为高压、驱动电压为24V,安全可靠性高。

④ 相对软灯带而言,硬灯条采用铝型材质,散热更好,功率更大。

⑤ LED灯带升级性能优势。

设计随聊

设计随聊

扮家家室内设计网

新工艺丨超详细图文总结!一文让你读懂LED线条灯设计,以及施工安装要点!


⑥ LED支架无暗区效果

设计随聊


c、成品简单的安装方式

卡扣安装方法:用螺丝固定好位置;将铝槽对准卡槽轻压即可。

嵌入式安装方法:在槽内涂抹胶;把铝槽放入开好槽内等几分钟即可。

设计随聊


好了,今天的分享就到这里,总的来说线条灯根据具体的应用范围,可按照实际安装要求自由定制长度,随意拼接。内置的灯条光源也可按使用场景,更换功率和色温。

这紧凑和高效的照明方式,增加了感官体验和空间的视觉艺术效果。
