一看就会,一做不废的旋转楼梯建模

先问一个问题：你知道旋转楼梯为什么如此美轮美奂吗？

因为：

斐波那契数列被认为是自然界中，最神秘又最具有美感的数列。

它还有一个更有名气的名称：黄金分割数列，这是一个与美伴随的神奇数列。

现在你应该明白，旋转楼梯为什么漂亮了吧？

言归正传，接下来我们就用一个案例，来说说怎么又快又好的绘制出一套标准的旋转楼梯施工图。

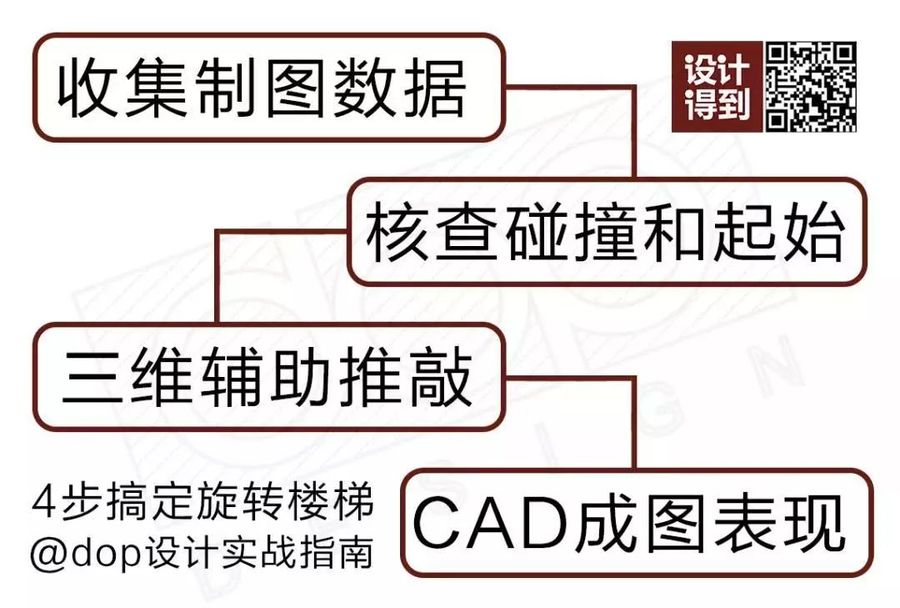

先将套路心法奉上↑

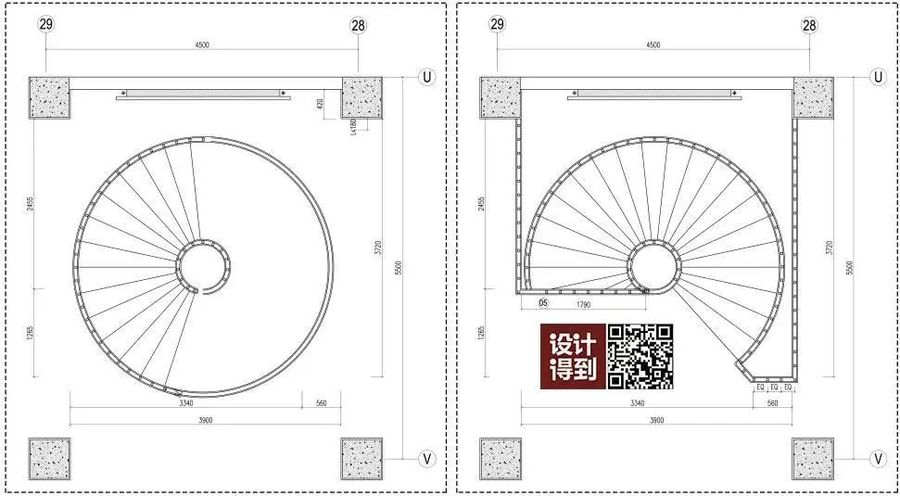

需要加建旋转楼梯的空间↑

现在，假设上图是层高为3750mm的空间，需要一道转楼梯来连接上下楼层。如果你是设计师，你会怎么画？

如果让我来设计，我会这样画：

01.

收集制图数据

1、 了解楼梯规范

根据相关的楼梯规范，我们收集到了对应的硬性要求数据（如：扶手高度，直径、踏步扇面的宽度，立杆间距等）。

2、 明确建筑信息

获取建筑层高信息；该案例层高为3750mm。

3、 确定踏步数量

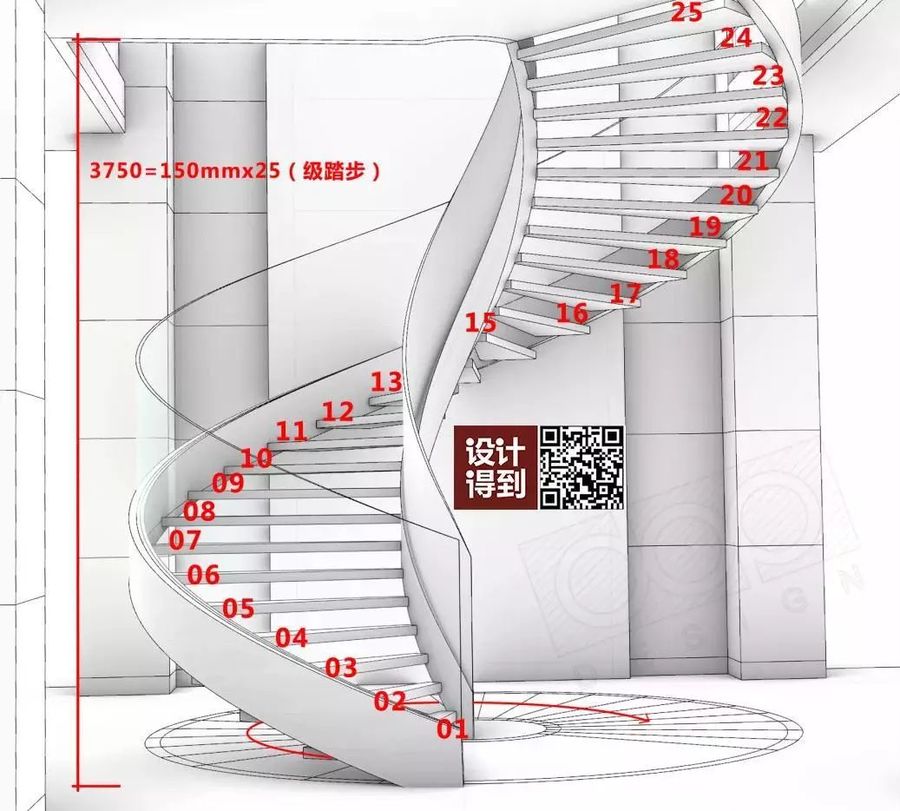

根据层高算出踏步数量，算法为：层高÷踏步高=踏步数。即3750mm=150mm（踏步高）x25级踏步。

根据规范计算出踏步的扇面角度；

4、 确定起、终踏步的位置

5、 绘制各层平面图

根据单块扇形踏步，固定楼梯出口，反推出旋转楼梯的平面图纸。

旋转楼梯平面图纸示意↑

核查碰撞和起始

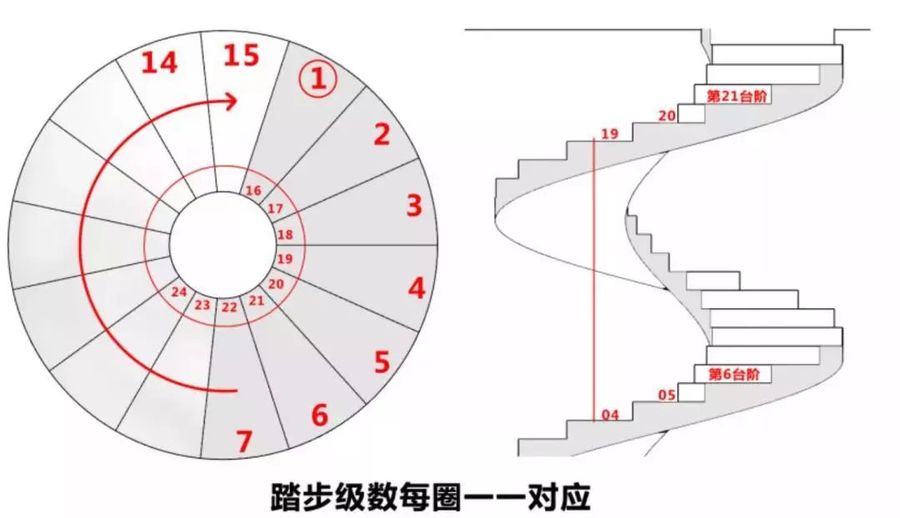

判断旋转楼梯是否撞头公式↑

检查旋转楼梯是否撞头↑

根据前面提到的规范，将已经绘制出来的旋转楼梯平面图，根据我们给出的“判断旋转楼梯是否撞头”的公式，检查楼梯段是否碰头。

最终，根据检查结果进行平面图调整。

03.

立体辅助推敲

1、 利用投影画法画出立面图（可用三维辅助）

2、 重点检查是否碰撞

三维建模↑

把自己核查完成的旋转楼梯的CAD平面图，导入SU或其他3D建模软件，建出模行后，进行推敲与验证。目的是更加方便的检查错误和出具立面图。

就如下所示：

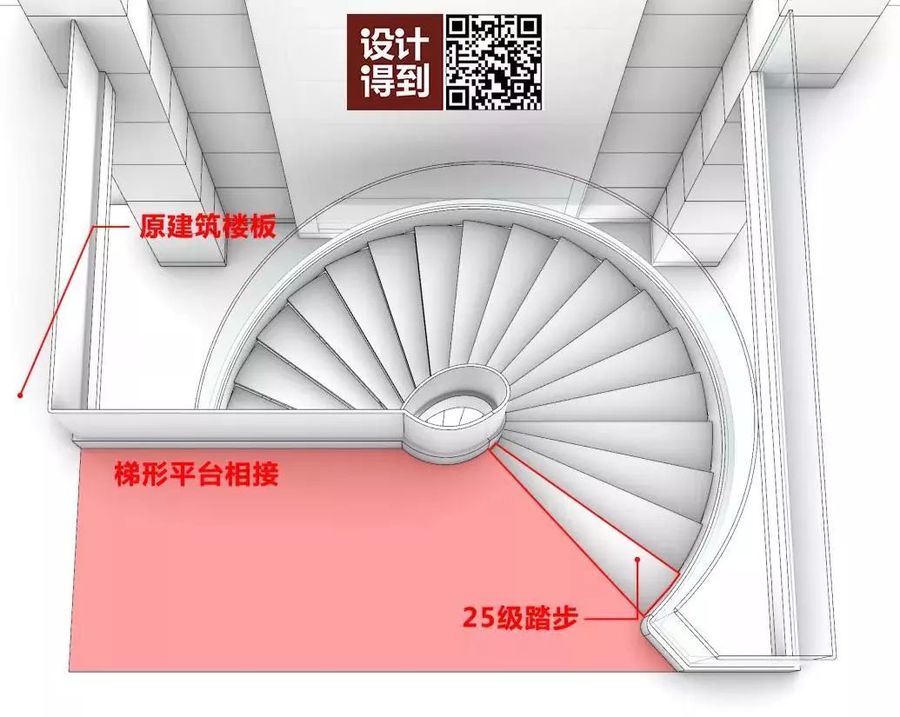

↑建立模型，阵列踏步依次抬升，模型旋转角度与楼板相接方式推敲。

建模推敲↑

检查碰撞↑

动图演示↑

模型完成↑

04.

CAD成图表现

最后完善成图：

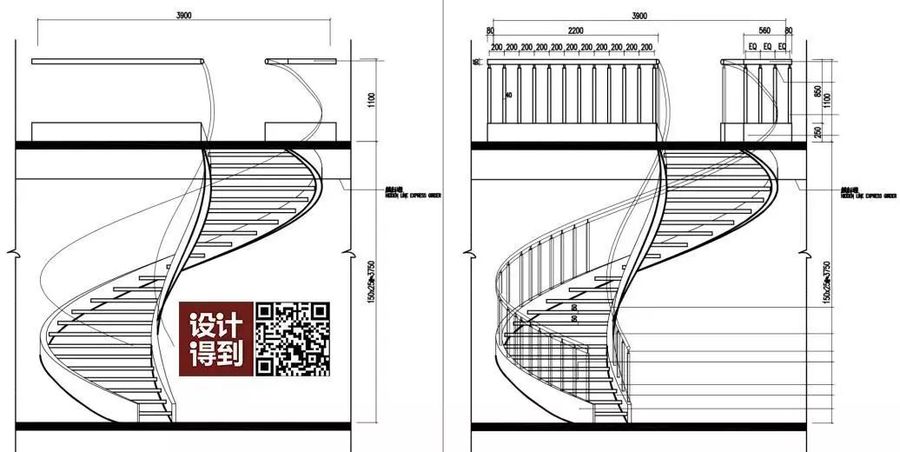

通过三视图的原理，绘制楼梯立面图↑

三模模型推敲完成后，确认方案可行，没有碰头等问题后，就可以将旋转楼梯模型，导入CAD，根据“三视图”的原理，进行施工图绘制。

具体操作步骤如下：

绘制旋转楼梯外框↑

1、 确定平面楼板开洞和旋转楼梯范围，偏移同心圆，绘制平面外框。

绘制两层旋转楼梯平面图↑

2、 在楼梯范围内，以同心圆圆心旋转阵列踏步，依次绘制一层平面和二层平面，楼板相接的平台呈L型，绘制平台栏杆和扶手的细节。

绘制立面图↑

3、 平面图绘制完成后，立面就简单了，直接将三维模型的线框文件导入CAD作为参考进行绘制，根据三视图的原理，进行细节绘制，然后绘制栏杆扶手并优化图纸细节。

排版出图↑

4、 最后在布局空间进行平面和立面的排版，添加尺寸标注，踏步步数，上楼梯方向符号添加说明等等调整完成平面图纸。

旋转楼梯的尺度标注参考图↑

至此，旋转楼梯的平立面就基本完成了。至于标注嘛，今天就先不讲了。

你看，看似复杂的曲线和踏步栏杆遮挡关系，我借用三维建模后稍微推敲一下就非常清楚了。然后按照《dop室内施工图制图标准》的要求绘制出来，一幅标准的旋转楼梯深化施工图就完成了。

那么，今天有关旋转楼梯的分享就到这里了，小伙伴们如果还有更多有趣的想法，欢迎分享出来与大家一起讨论。
