你不知道绘制优秀的石材彩色排版图只要这5步！

本文预计帮你解决以下问题：

1、 为什么需要石材彩色排版图？

2、 石材彩色排版图是什么?

3、 在什么情况下需要使用石材排版图？

4、 5步绘制石材彩色排版图

01.

为什么需要石材彩色排版图？

1、 在设计方案中标后，施工方进场开始施工，石材排版图已经绘制完成。

接下来就需要针对纹样鲜明，或名贵的石材对纹处理的石材饰面，进行石材的彩色排版图绘制，并把彩色石材的排版图给到石材厂家，让石材厂家根据彩色石材排版图进行石材的切割与准备。

经过彩色排版过的石材背景墙↑

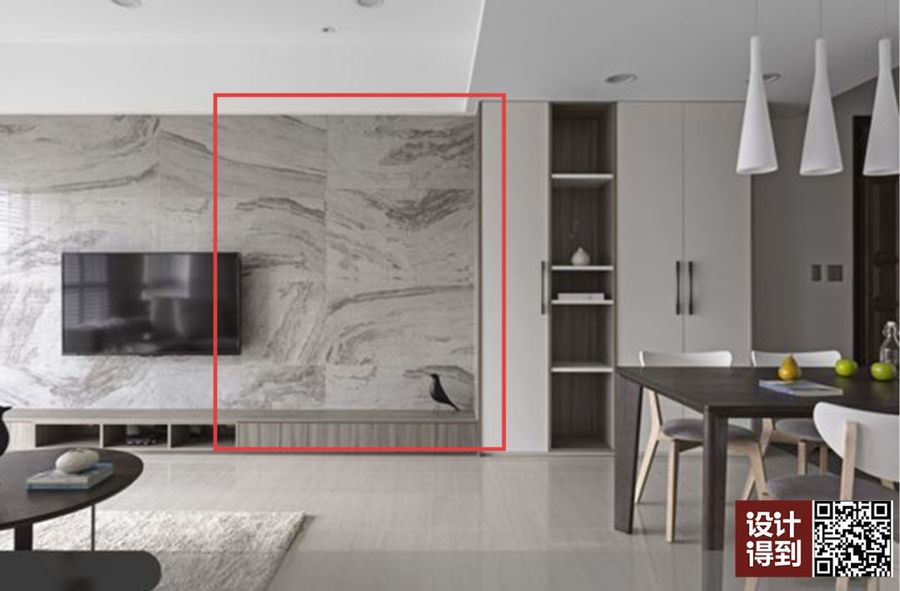

未经过彩色排版的石材背景墙↑

2、 石材彩色排版图的意义在于，对最终落地的石材饰面样式能够起到合理化把控的目的，因为如果不是由深化设计方出具石材彩色排版图的话。

那么由材料厂家进行制作，则很可能造成最终石材不对纹或者错纹的情况发生，进而造成成本的增加。

所以，石材彩色排版图除了能够有效的避免石材浪费，节约材料成本外；更重要的是能够保证石材最终的落地效果，避免不对纹的情况出现。

02.

石材彩色排版图是什么?

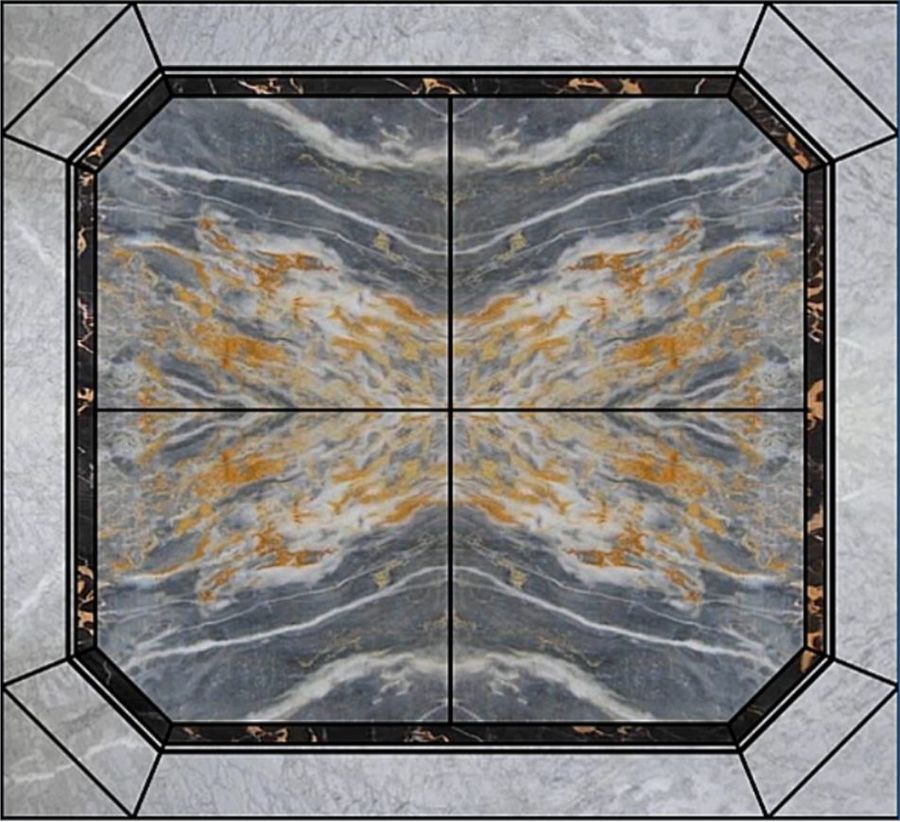

如上所示，这样彩色图片就是所谓的「石材彩色排版图」，看到这里，或许有些朋友会问，这不就是彩平图吗？

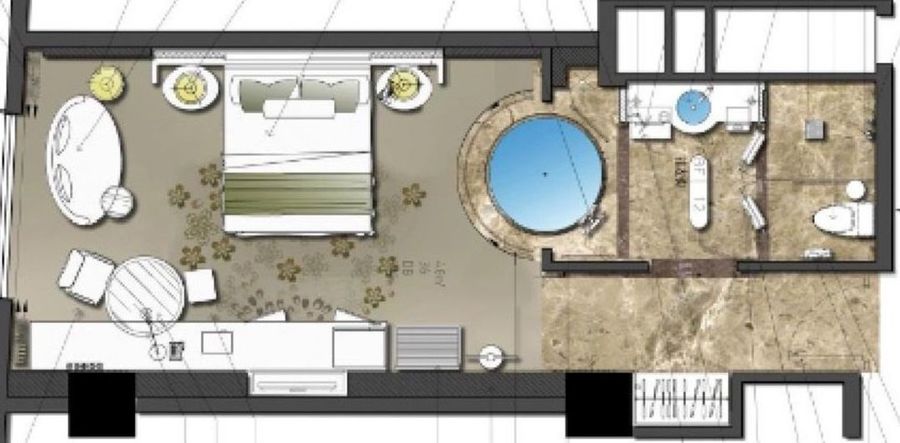

酒店客房彩平图↑

确实，石材彩色排版图是跟方案设计时出具的彩色平面图及其相似，但它们有本质的区别。

彩色平面图的目的是让业主更加直观的理解设计师对于这个空间的规划以及布置，而最终落地的效果和彩色平面图并没有太大的联系。

而石材彩色排版图的目的是根据实际的石材大板，1比1 的体现石材的真实切割部位以及预排部位。能够真实的还原石材的铺贴情况，是现场石材安装时“所见即所得”的指导性施工图。

所以，石材彩色排版图和彩平图完全是两个概念，出具的人也不一样。

03.

在什么情况下

需要使用石材排版图？

石材彩色排版图固然是能够更加直观的解决复杂石材的排版问题，但是，毕竟绘制石材彩色排版图的时间成本较高，所以，在实际项目中，并不是所有有纹理的石材都需要用石材彩色排版图来表示。

比如下面这样的排版图：

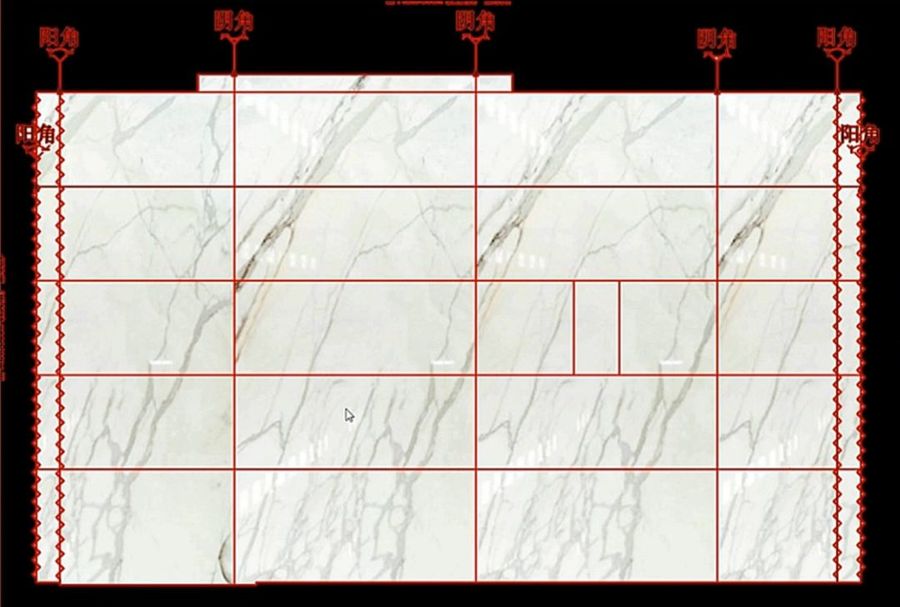

石材彩色排版施工图↑

因为你可以想一下，一方面，除了一些需要特定纹样或者连贯的纹样的空间部位外，其他绝大多数空间都不需要对石材的纹理有太高的要求。

另一方面，一些直纹的石材，完全可以通过铺贴的石材排版图来排版，因为纹样比较单一，没有必要花时间来做石材的彩色排版图。

所以，基于这些原因，只有当纹理特别明显的石材品类，以及需要通过石材的纹理来做对纹处理的场合，才需要进行石材的彩色排版图处理。

就像下面这些空间：

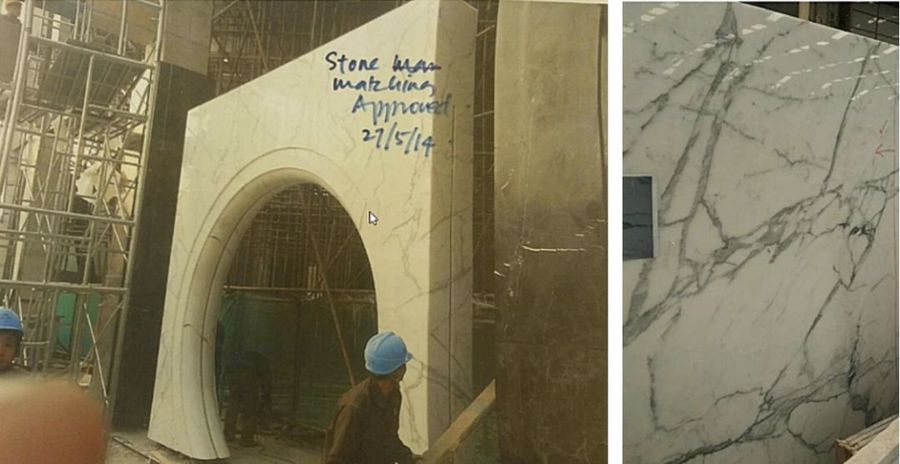

雪花白石材拱门↑

雪花白过道地面彩色排版方案↑

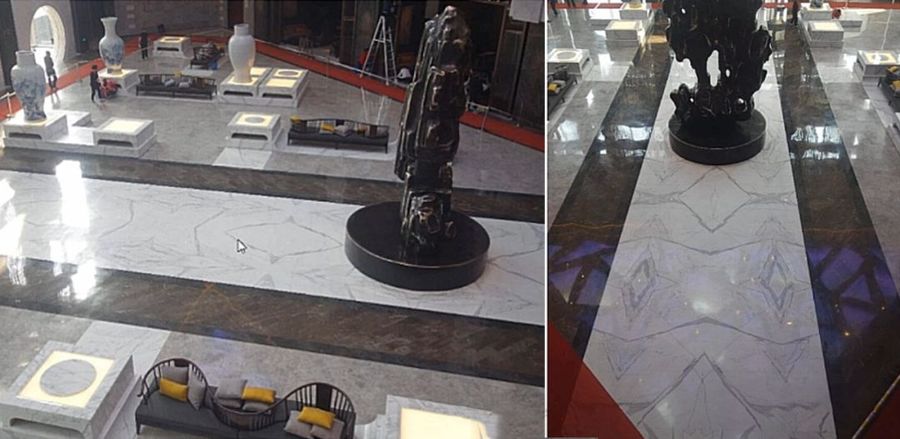

 雪花白过道地面现场实景图↑

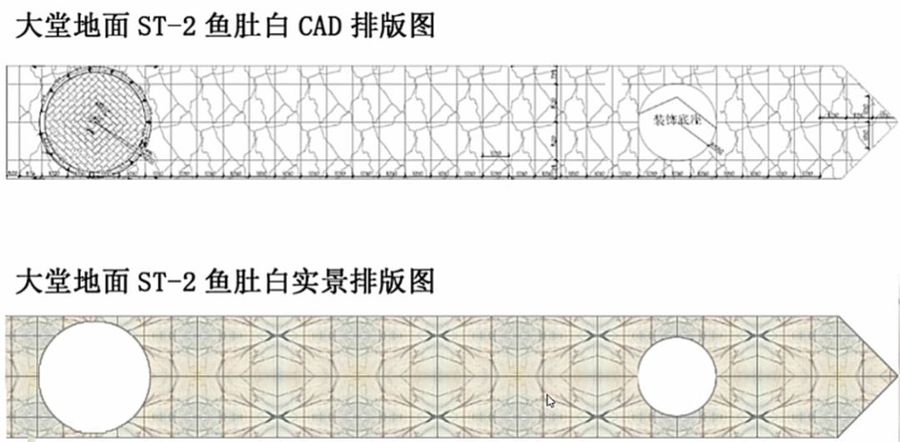

大堂地面雪花白石材彩色排版方案↑

04.

手把手教你绘制

石材彩色排版图

接下来，我以一个实战案例为线索，来讲解关于石材排版图的制作流程以及设计师必须知道的石材排版的注意事项。

石材彩色排版5步法

1、 准备文件

石材排版必备文件↑

之前提到，在石材排版图绘制完成后，并在相关责任方签字确认的情况下，由施工方的深化设计师（或材料商）来进行石材的彩色排版制作，所以，在开始制作之前，我们需要先拿到CAD版本的石材排版图，以及由石材厂家给出石材大板的相关数据。

2、 确定部位

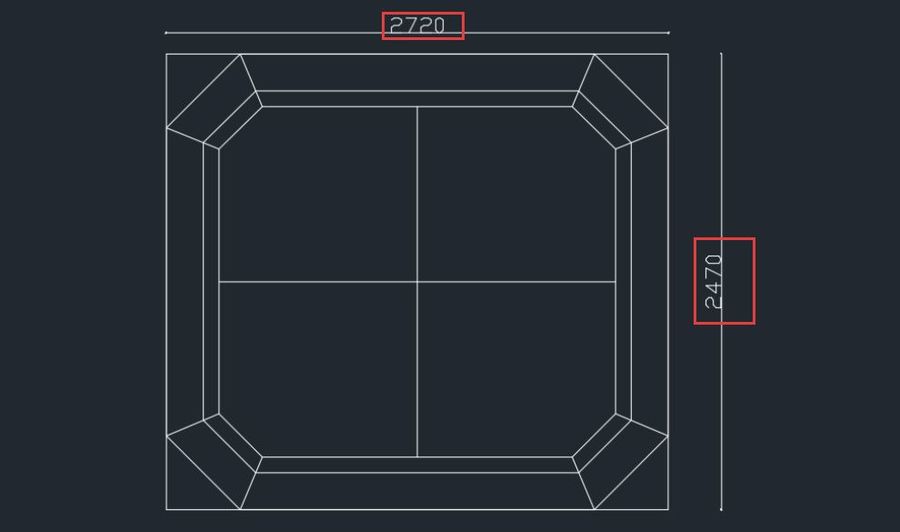

a、找到需要进行石材彩色排版的区域。↑

b、单独将该区域导出PDF，为下一步做好准备。↑

3、 导入排版

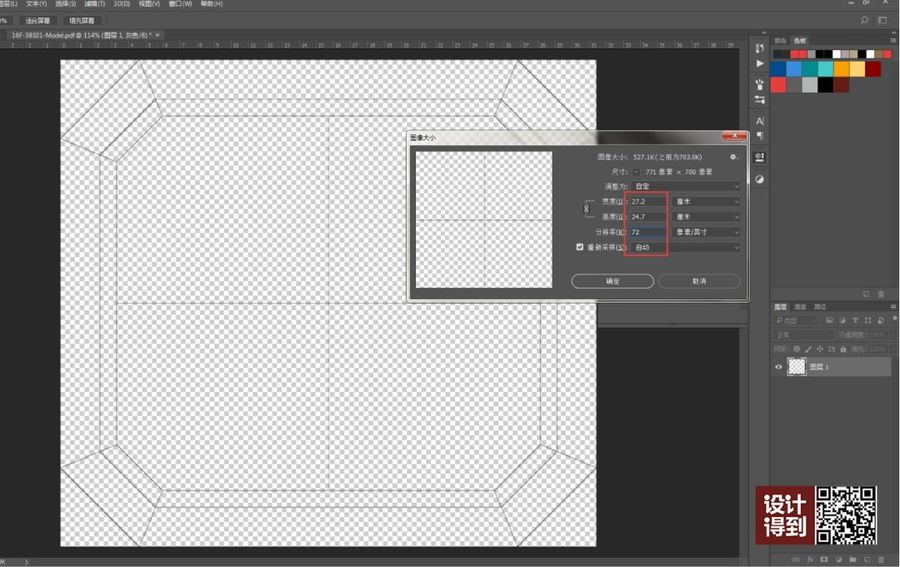

a、将该区域的石材排版图导入PS，导入时，留意该区域在PS中的尺度大小应与实际情况一致，同时分辨率建议为72。

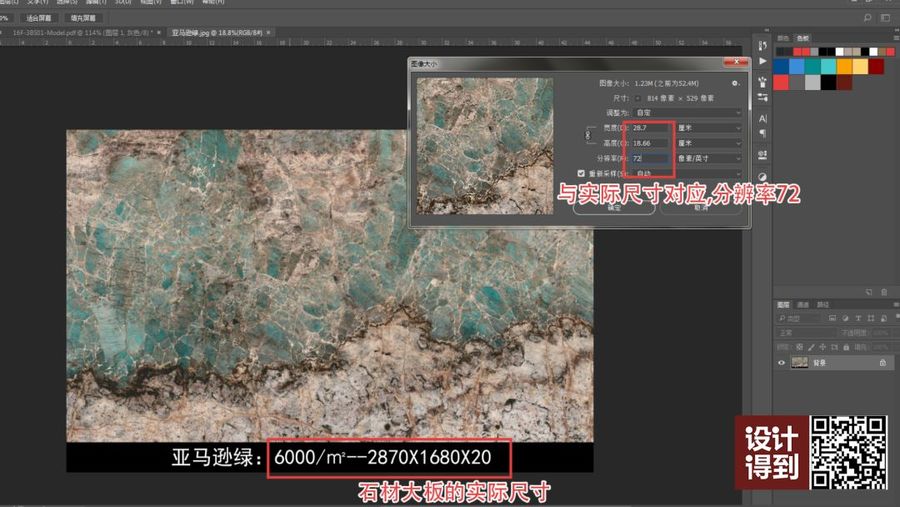

b、将厂家提供的石材大板文件导入PS，这里注意一点，导入时应设置为石材实际的尺寸，分辨率设置为72。如果分辨率与石材排版图不一致，则会出现尺寸大小不一致的现象。

4、 石材对纹

a、根据石材的纹样，选择合适的石材区域进行对纹排版。

b、需要石材对纹的区域选择完成后，在以同样的方法，导入其他区域的石材进行排版，直到石材排版完成。

石材排版完成↑

5、 确认方案

a、结束完了石材的排版后，可按照上述步骤在使用石材样板的不同部位，出具不同的石材彩色排版方案。如下图所示：

方案1↑

方案2↑

方案3↑

b、做完上述步骤后，将全部的石材彩色排版方案，交由方案设计、业主、监理等相关责任方签字确认。

c、最后，将石材排版的文件和扣取石材的部位文件，当做石材下料单的附件，交由石材厂家，要求厂家按图裁切；至此，结束整个石材排版环节。

以上步骤，主要是给你提到了石材彩色排版的思路和注意事项，至于基础的软件操作我想应该是每个人都应该具备的基础技能，所以，没做过多阐述。

普通石材的排版花样：

当然，石材彩色排版图并不仅仅只能针对名贵的石材，面对普通的石材品种，比如圣罗兰，它也可以做出不一样的花样：

你看，只要石材排版做得好，普通的石材拼花也能这般美丽。

05.

本期知识总结

当遇到名贵石材或者花样繁杂的石材时，为了保证是饰面效果，降低材料成本，所以深化设计师会根据现场和材料的实际情况，来进行石材彩色排版图的制作。

而想要做出好的石材彩色排版图，仅仅只需要5步。
