 在火灾事故的死伤者中,大多数人是由于吸入烟气导致窒息中毒

所以我们必须设计好防火排烟系统

作为一个室内设计师

这方面是绝对应该了解的一部分


扮家家室内设计网


防排烟系统是由送排风管道管井防火阀门开关设备送排风机等设备组成


对不起!这条防火排烟规范条文我忽视了!

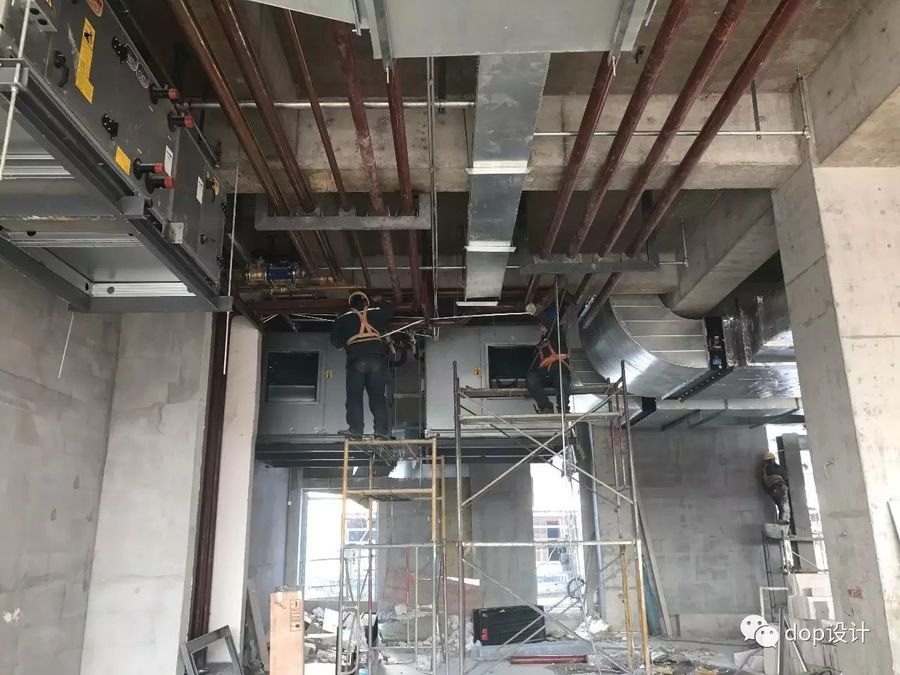

左边是空调管道,右边是新风管

注:风管和排烟管最大的外观区别就是大小

风管大,排烟管小,样子差不多

排烟管一般都有过滤网

不能和风管共用


施工装修

送排风管道



材料知识

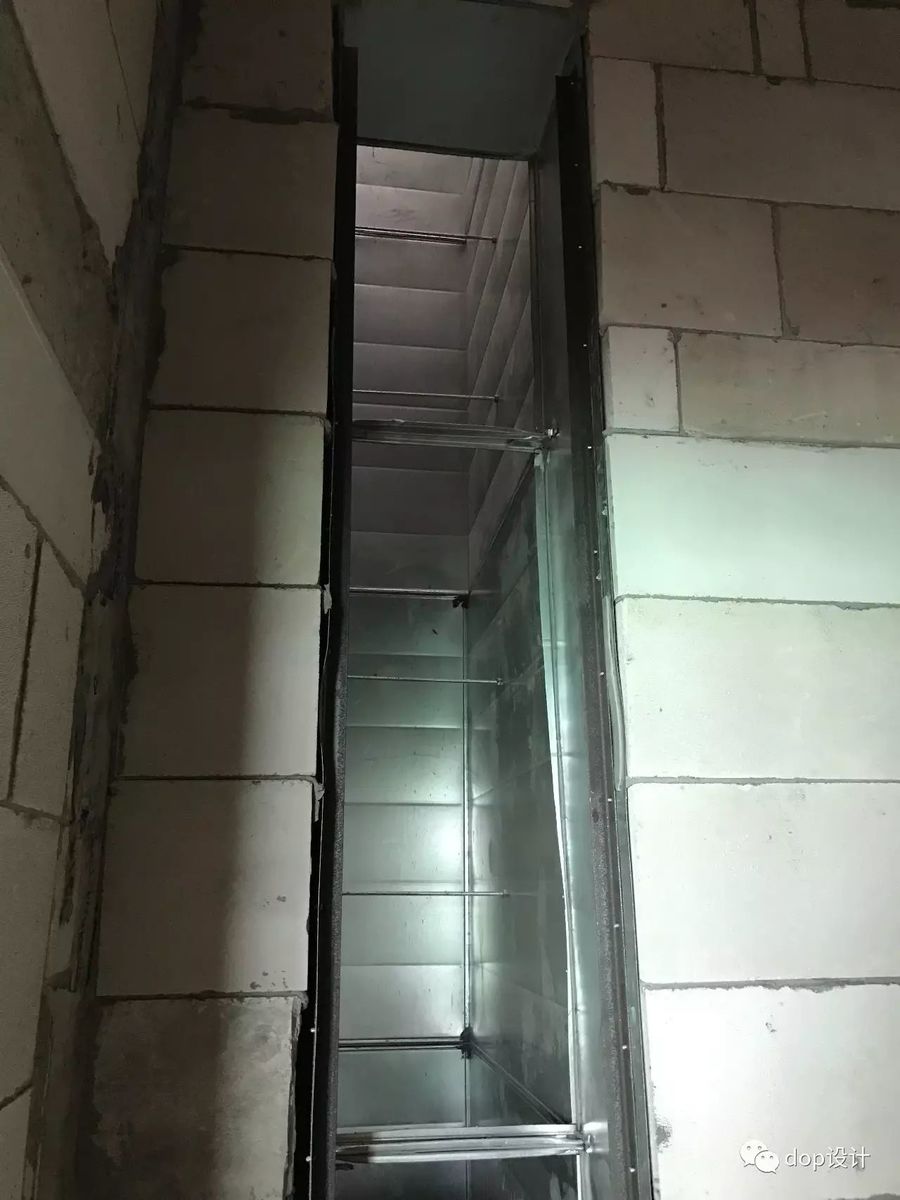

垂直向的送排风管道


防火

防火排烟

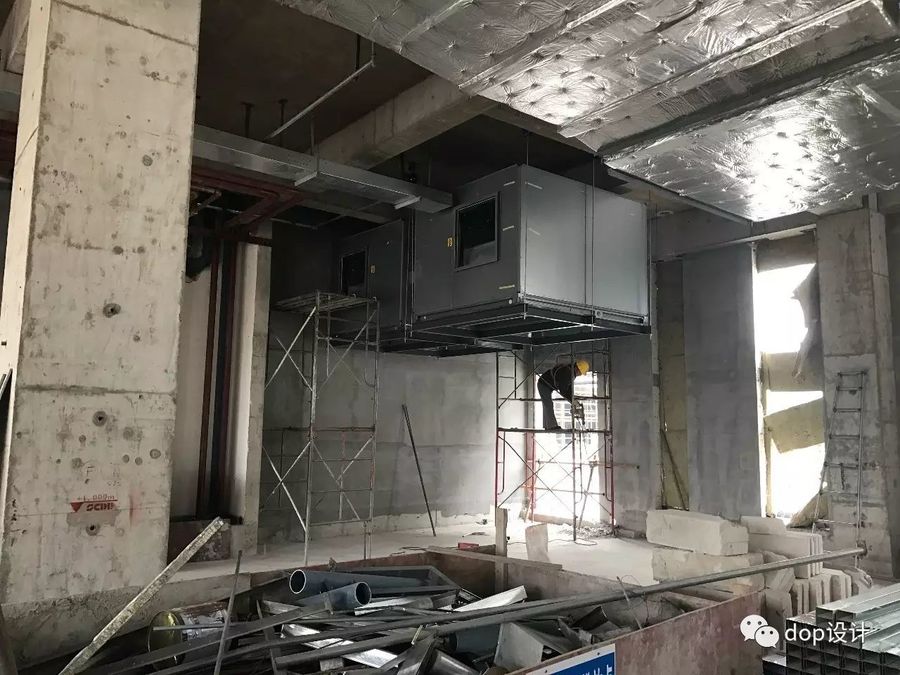

排烟机箱




扮家家室内设计网

对不起!这条防火排烟规范条文我忽视了!




防火阀





施工装修

材料知识

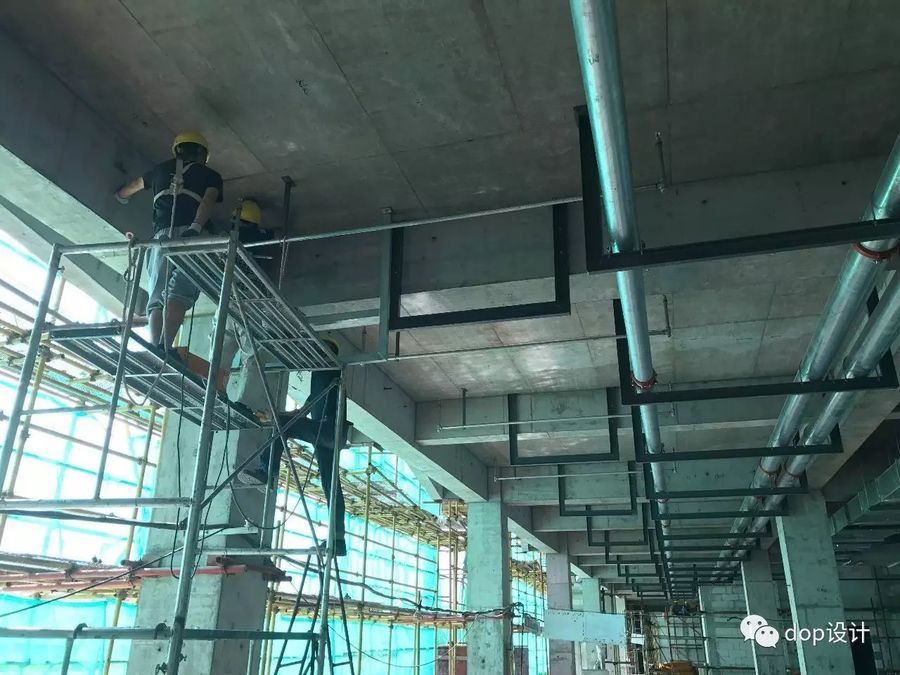

安装支、吊、托架

并进行防腐处理



防火

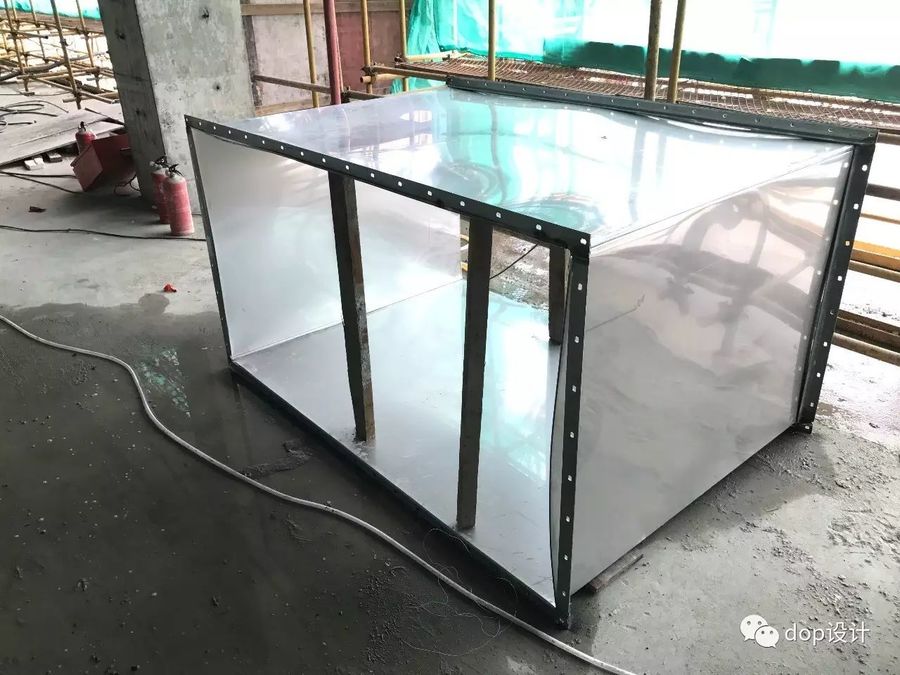

风管安装



防火排烟

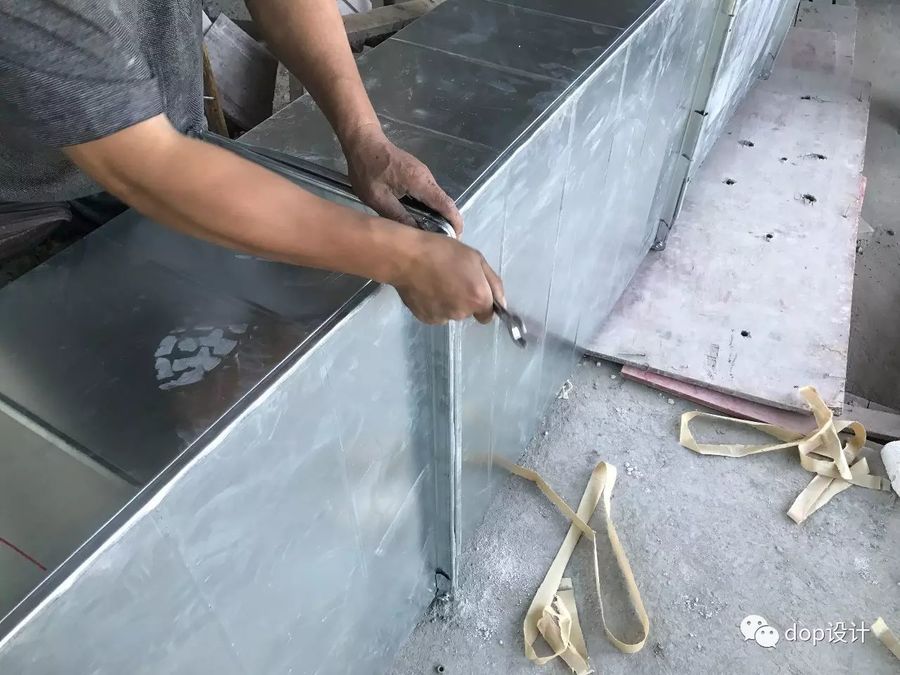

风管连接


扮家家室内设计网

风管的绝热工程



对不起!这条防火排烟规范条文我忽视了!

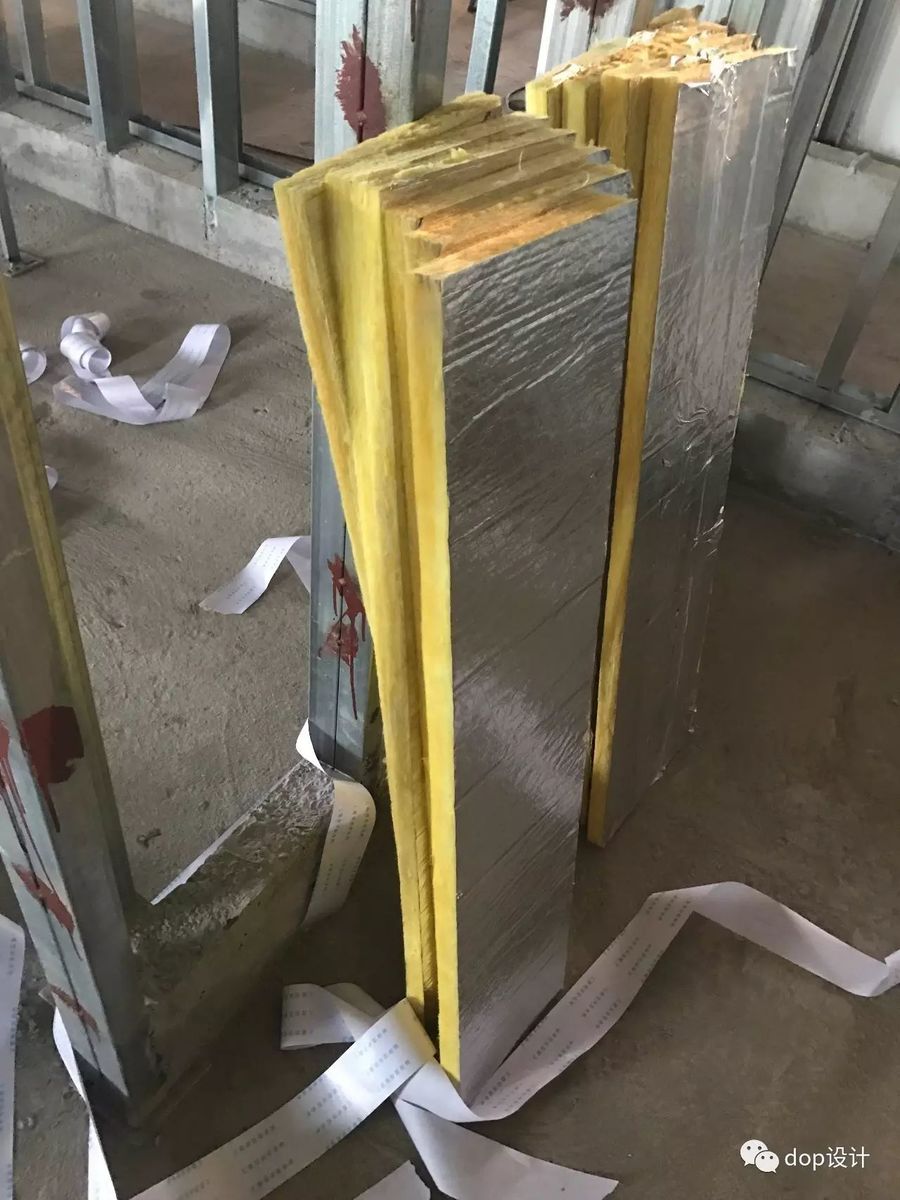

保温材料


施工装修


防排烟系统防烟系统排烟系统的总称

防烟系统采用机械加压送风方式

自然通风方式

防止烟气进入疏散通道的系统

排烟系统采用机械排烟方式自然通风方式

将烟气排至建筑物外的系统

其实也就是一边防止你被呛着,一边把烟排掉



材料知识


当然也可以分为机械自然两种

机械防排烟系统
机械的简单来说,就是采取机械加压送风

以风机所产生的气体流动和压力差

控制烟的流动方向

也就是说你身后有人抽烟

你开个电风扇对着自己脸吹就没事儿了



防火

自然防排烟系统
简单来说,
就是利用风压和热压作为动力排烟

这类系统不需要电源和复杂的装置

一般是自然排烟窗,排烟口,送风口等装置

也就是有人抽烟,开个窗就得了




防火排烟



那么我们举几个栗子



扮家家室内设计网

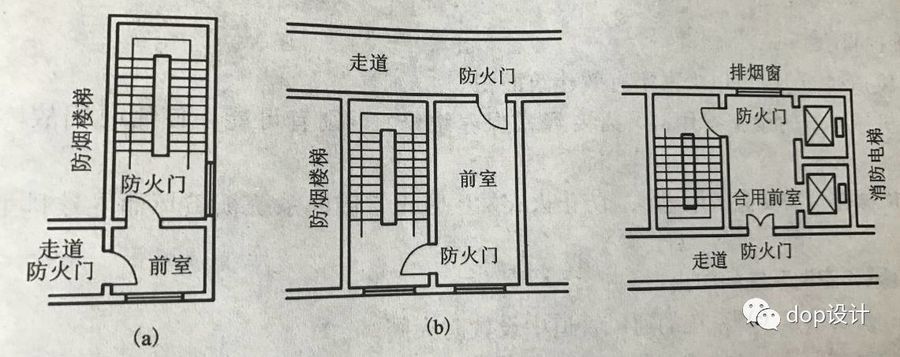

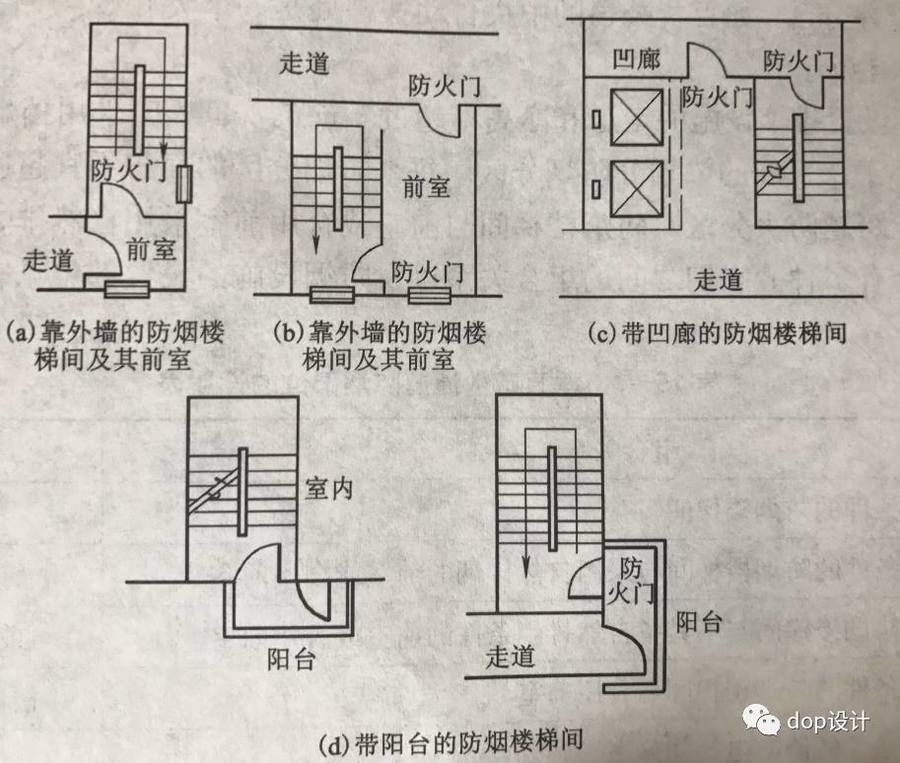

这些都属于自然排烟方式

利用高温烟气产生的热压或浮力

以及室外风压造成的抽力

把火灾产生的高温烟气

通过阳台、凹廊或在楼梯间外墙上设置的外窗或排烟窗排至窗外



对不起!这条防火排烟规范条文我忽视了!


这些都是利用直接向外开启的窗排烟





施工装修


机械排烟则是利用风机加压送风

那么有的建筑面积特别大,怎么来防治火、烟来回窜呢

于是有了防火分区防烟分区




材料知识


所谓防火分区是指采用防火分隔措施划分出的

能在一定时间内防止火灾向同一建筑的

其余部分蔓延的局部区域

大家想具体了解可以关注一下

我们公众号之前推出的资料

消防规范解读 ←点击进入链接

由dop联合创始人周遐德先生倾力巨献

十五分钟就能涨姿势哦

里面有非常详细的消防小姿势

防烟分区是对防火分区的细分化

每个防烟分区面积不宜超过500㎡

且防烟分区的划分不能跨越防火分区



防火


那么问题来了

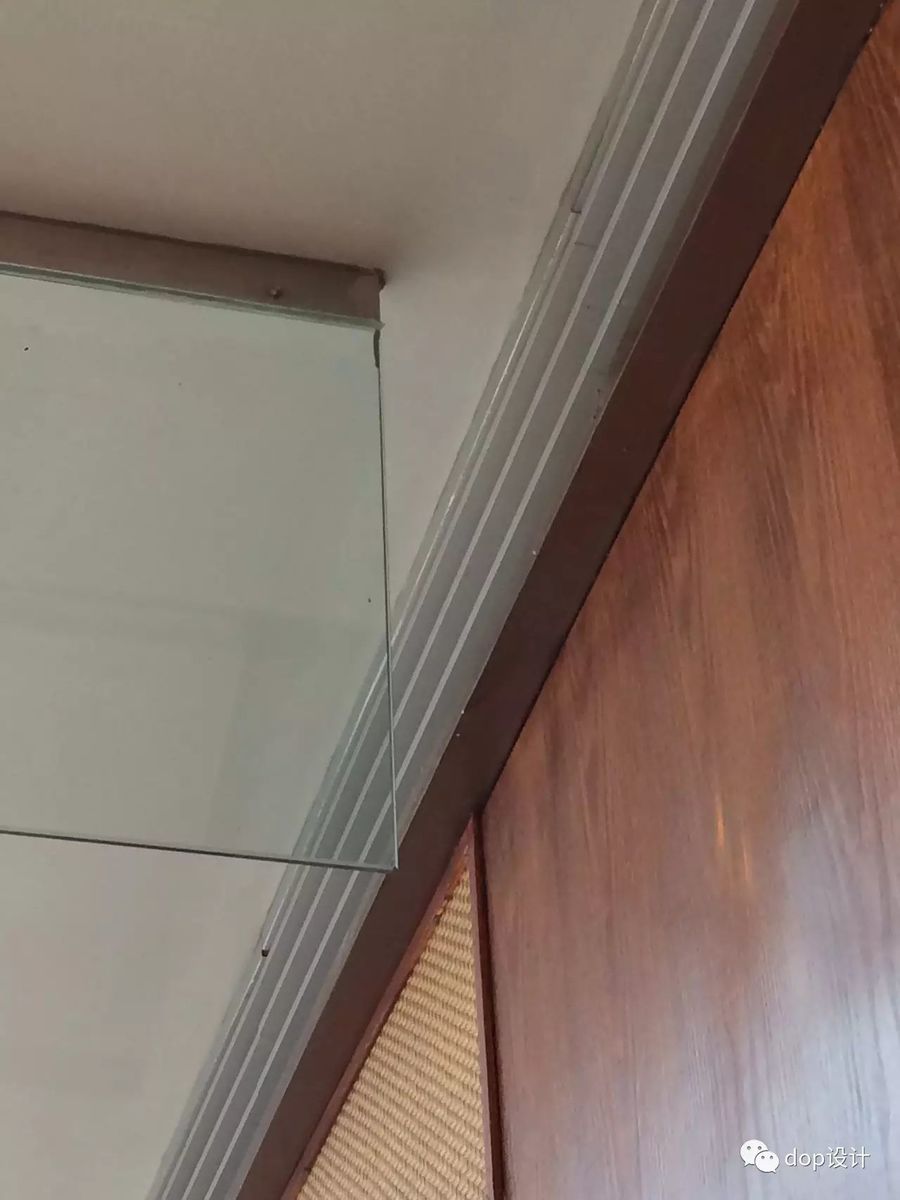

如图的挡烟垂壁到底有什么错误呢?

提示:这个挡烟垂壁白做

欢迎大家在留言区踊跃回答~


防火排烟



设计规范术语解释消防规范

本文原创发布于设计得到,转载请注明出处,谢谢合作
