2分钟看懂玻璃幕墙施工!


玻璃幕墙是指由支承结构体系可相对主体结构有一定位移能力

不分担主体结构所受作用的建筑外围护结构装饰结构

今天开始我们就来聊一聊玻璃幕墙的一切



扮家家室内设计网


一、分类

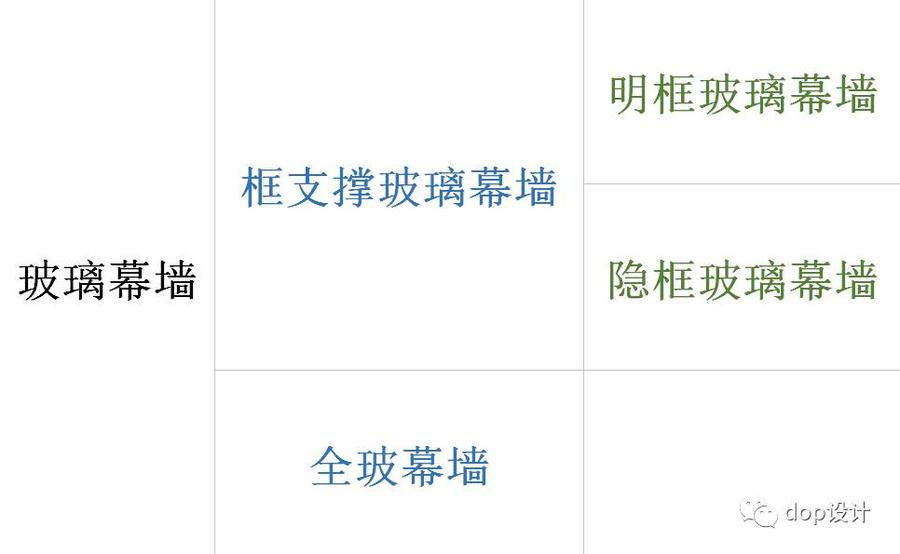

玻璃幕墙主要分为框支撑玻璃幕墙全玻幕墙

框支撑玻璃幕墙是玻璃面板周边由金属框架支撑的玻璃幕墙

主要包括明框玻璃幕墙隐框玻璃幕墙

全玻幕墙是由玻璃肋和玻璃面板构成的玻璃幕墙


2分钟看懂玻璃幕墙施工!

明框玻璃幕墙特点在于铝合金型材本身兼有骨架结构和固定玻璃的双重作用隐框玻璃幕墙特点在于玻璃在铝框外侧,用硅酮结构密封胶把玻璃与铝框粘结,幕墙的荷载主要靠密封胶承受



施工装修


美国曼哈顿西塔属于明框玻璃幕墙


二、优缺点

优点
将建筑美学、建筑功能、建筑节能和建筑结构等因素有机地统一起来,从不同角度呈现出不同的色调,随阳光、月色、灯光的变化给人以动态的美,轻巧美观、不易污染、节约能源。




设计案例


深圳KK100所用曲面玻璃幕墙让大楼看起来穿了裙子一样

缺点
光污染
玻璃幕墙反射所产生的噪光,会导致人产生眩晕、暂时性失明,常常发生事故。
玻璃自爆
设计方面的原因;生产环节的原因;运输的原因;安装时产生的原因;建筑物沉降的原因;人为的原因;天灾的原因;玻璃原片的质量问题等都可能引起玻璃自爆

耐火能力差
尽管玻璃幕墙是不可燃烧的材料,但在烈火面前,它会融化或软化

渗水
主要与密封材料关系较大
增温及热岛效应
夏日阳光被反射到居室中,使室温平均升高4到6摄氏度
候鸟杀手
高楼的玻璃幕墙反射周围的景物使鸟类完全意识不到眼前的危险,往往来不及减速就一头撞在玻璃上



工艺交流

上海中心



三、设计要求

玻璃墙体

现代化高层建筑的玻璃幕墙采用了由镜面玻璃与普通玻璃组合

隔层充入干燥空气或惰性气体的中空玻璃

中空玻璃具有隔音、隔热、防结霜、防潮、抗风压强度大等优点

密封材料

玻璃与玻璃之间采用耐候硅酮胶密封

玻璃与金属结构之间采用结构硅酮胶粘结

建筑点式玻璃技术中密封胶只起密封作用,不必进行强度计算

尺寸要求

建筑幕墙水平横向扩展模数从900mm开始按1模增至最大尺寸为6000mm

其竖向扩展模数从2700mm开始按1模增至最大尺寸为6000mm

如工程需要跨越上述尺寸时,可与制作厂家另行研究

幕墙玻璃的厚度不应小于6.0mm。全玻璃墙肋玻璃的厚度不应小于12mm





四、施工

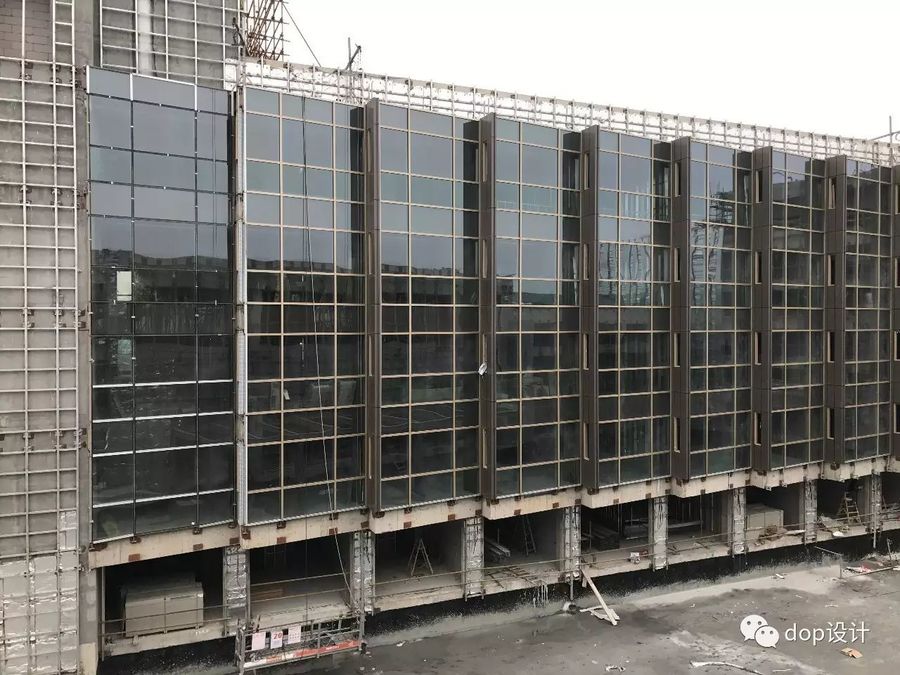

玻璃幕墙

1、放样弹线

根据土建提供的主轴线及通光孔用经纬仪和激光垂准仪进行复测,如有偏差即与主承包联系进行调整,然后按照极坐标法进行标准层初步放样,迅速测出结构偏移数,如结构超出规范要求时,即与业主主承包联系,提供一个较科学且简便的技术处理方案,同时报告公司技术部、工程部核准,最后正式弹分格线。确定主体结构基准线,划出预埋件十字中心线,核对幕墙分隔中心线。

2、安装竖料及铁件

根据弹好的分格线及图面要求进行竖料定位,选用的上墙连接件必须满足结构偏差数据,在方垫片与连接角码处应用电焊固定,并进行防腐处理。

3、安装横料

先装坚料,后装横料,安装前核对材料标记、符号,横料有否损伤等,最后注意位置和调整:单支横料水平偏差,相邻两横料高低偏差。

4、玻璃板块安装

材料运至工地存放,需检查数量、尺寸及外观;在进行运输、存放、吊放时须特别留意,不可损坏和影响其他安装,同时要注意安全。按施工图及板片分配图进行安装,安装需符合设计要求,安装完毕后应进行有关的保护措施,确保结构胶及密封胶不被破坏。

5、铝型材接缝注胶

主要部位:竖料伸缩缝



五、注意点

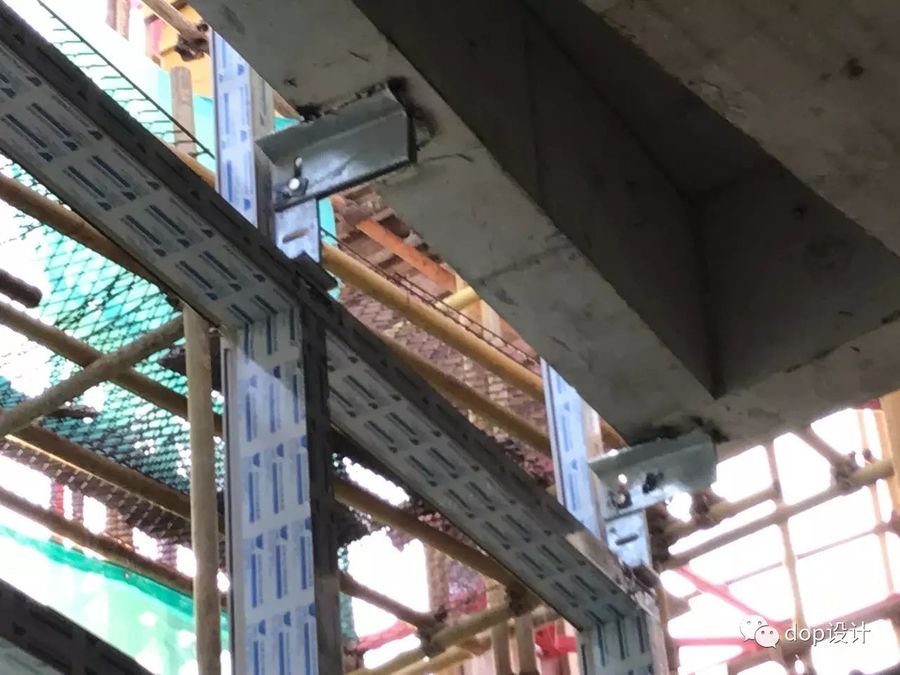

一般幕墙的边框

都采用上部受力的方法



扮家家室内设计网



都是采用上挂式

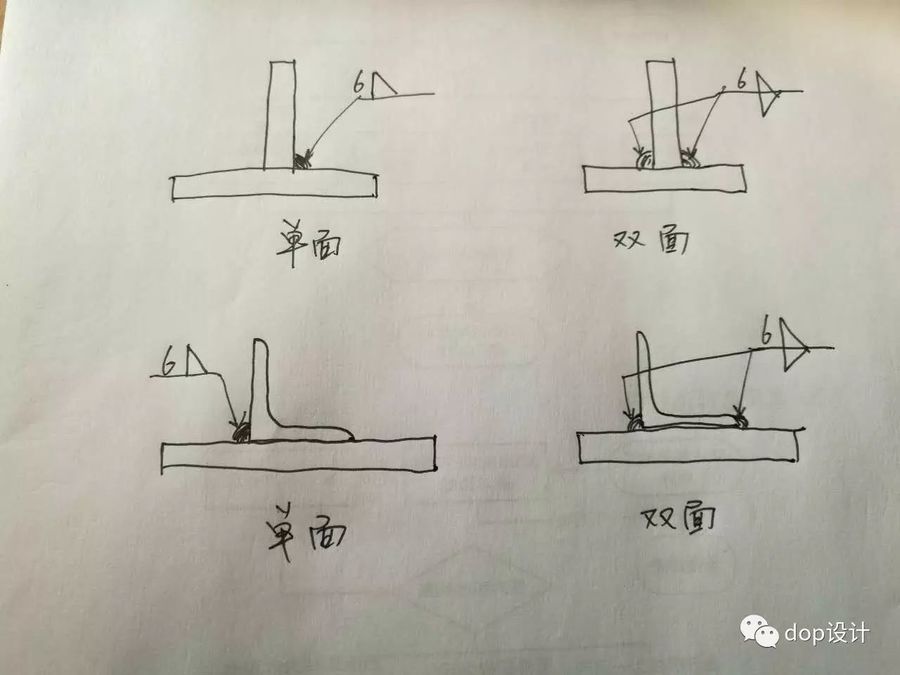

有双面贴角焊和单面贴角焊




2分钟看懂玻璃幕墙施工!



相对来说双面焊比较稳固

但是造价也大



施工装修


设计案例

工艺交流

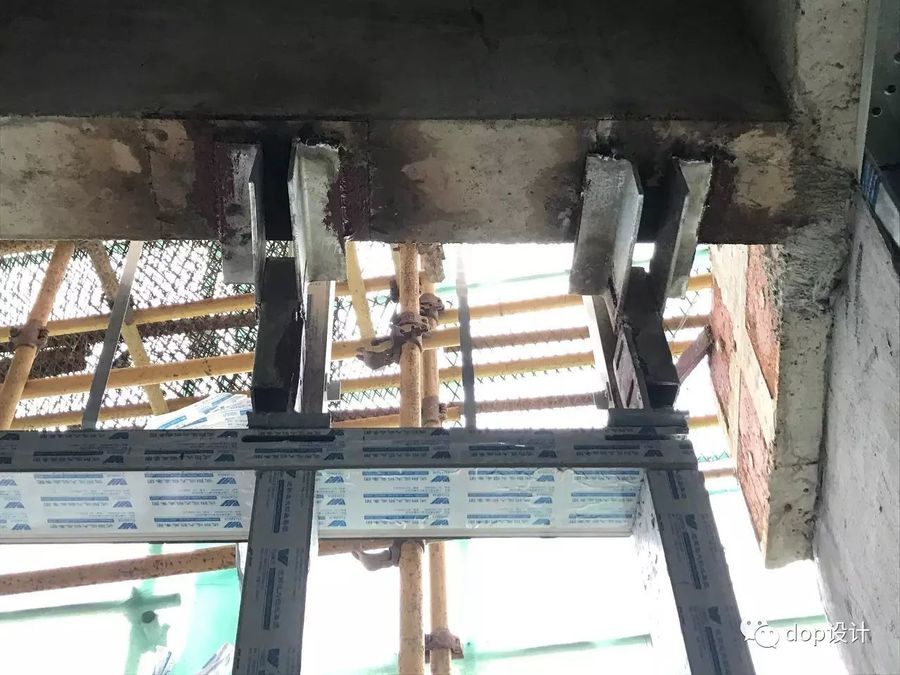

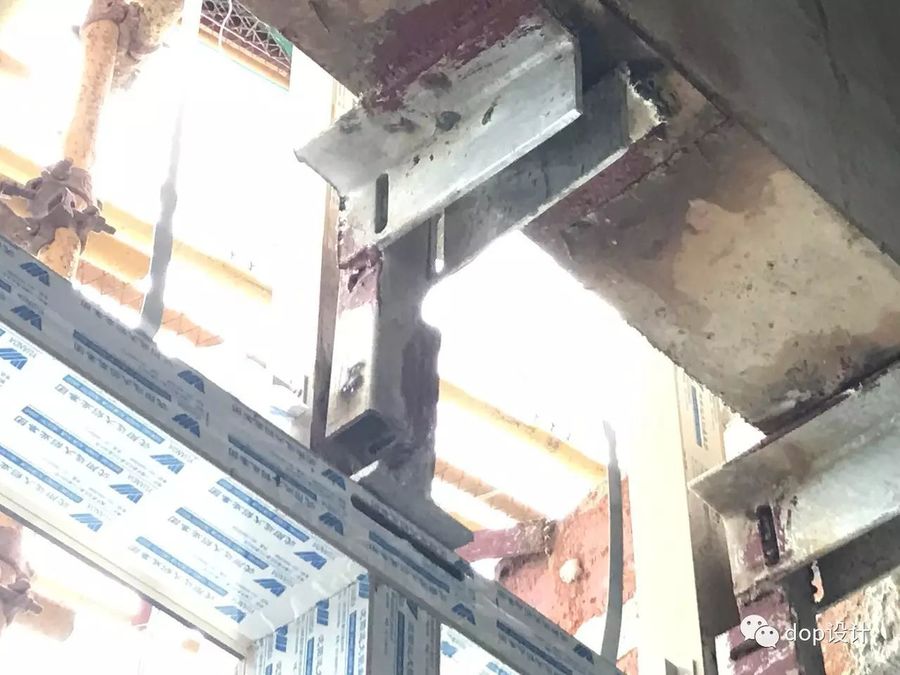

再来几张近距离的仔细看一下




玻璃幕墙

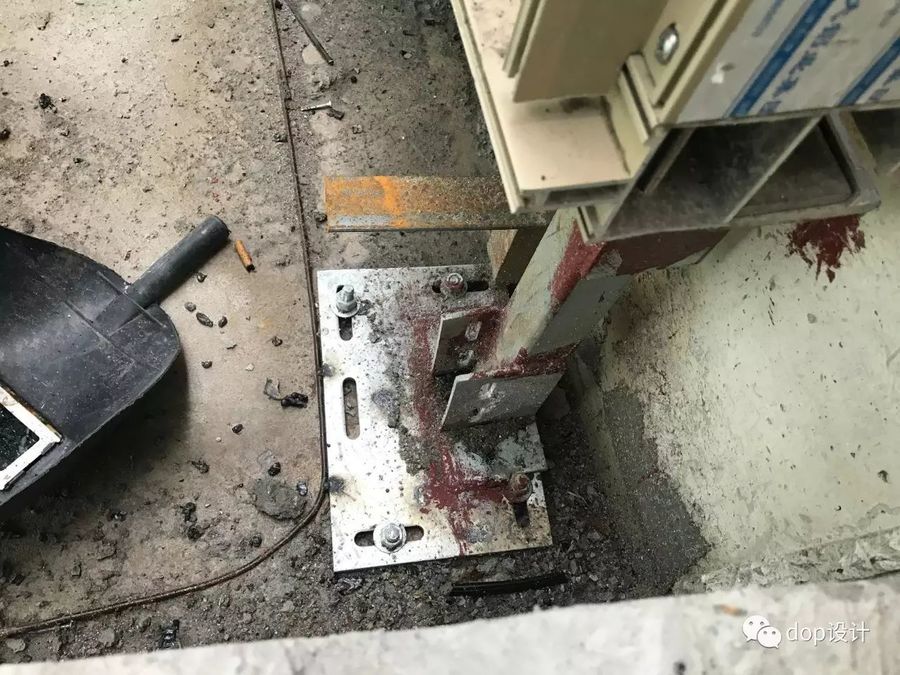

上部确定上下位移

下部确定左右位移

这样就比较稳固

大家可以想象一下

如果下部控制上下位移

上部却能左右晃动

玻璃幕墙会有多危险




扮家家室内设计网



立面玻璃安装

立面玻璃的安装顺序为从上至下,因此,脚手架每步的高度及允许的自由高度应与每层玻璃高度相适应,以便随着玻璃的逐层往下安装、密封与表面清理,逐层拆除脚手架,满足逐层安装的要求。

玻璃安装前应先进行清洁,玻璃采用电动葫芦提升至安装高度后采用人工就位,玻璃就位后,拧入与不锈钢夹具的连接螺杆进行初步固定,然后进行玻璃调整,使接口平整,胶缝大小均匀及横平竖直。调整完成后,用力矩扳手拧紧螺杆。力矩的控制应符合设计规定,既要确保玻璃安装牢固,又不能造成玻璃破碎。

立面玻璃每安装完成一层后,要求玻璃之间的缝宽不宜小于10mm,进行硅酮密封胶嵌缝、清洁,然后拆除一步脚手架,进行下一层玻璃安装。



(本文转载自设计得到)
