如何解决AutoCAD中Z轴归零、填充问题?

Q1 :CAD在不安装天正的前提下如何Z轴归零,试了网上的1e99的办法根本不行?

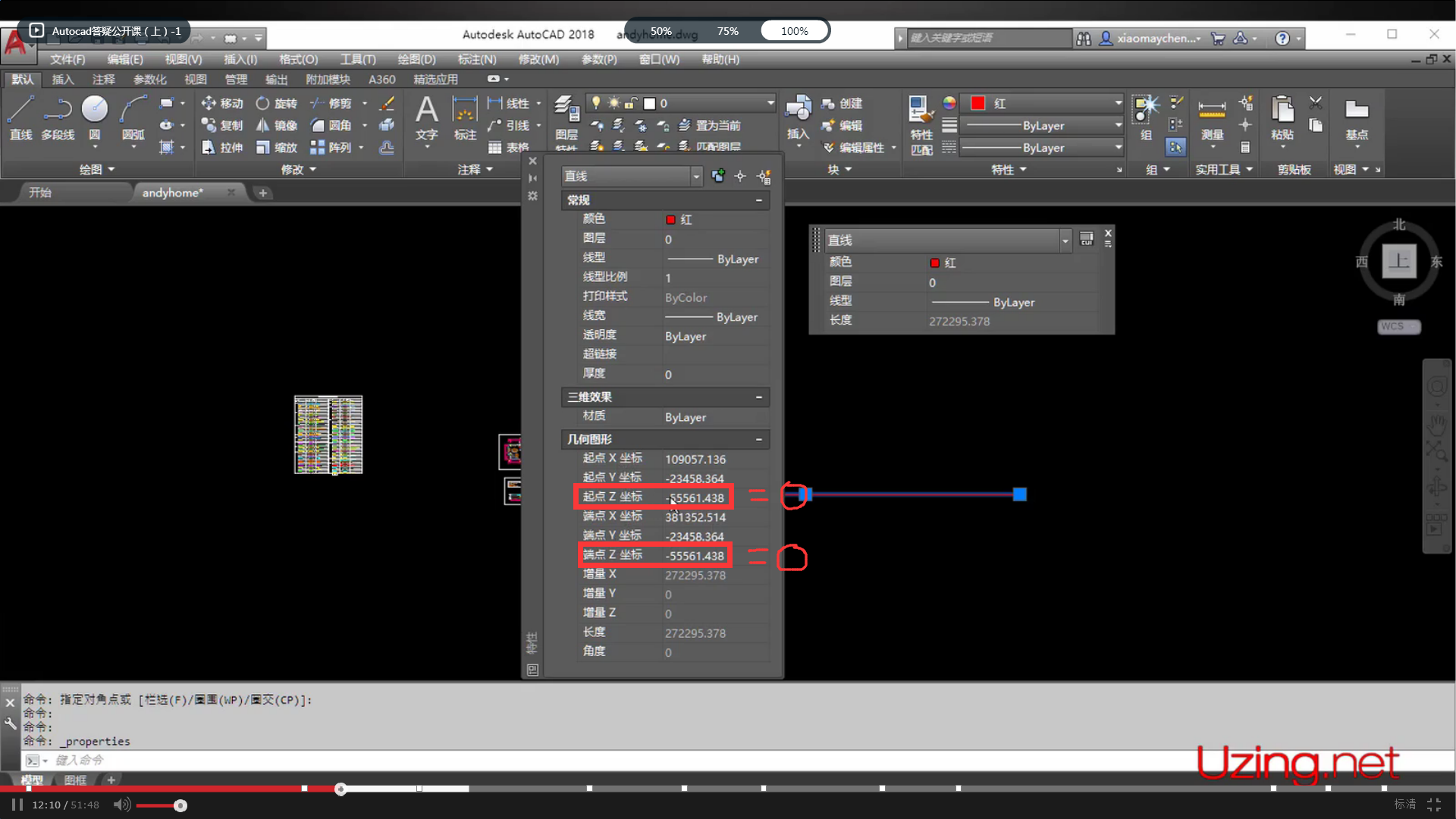

A1方法一:选中要归零的线,按[CTRL+1],弹出面板,在[起点Z坐标]和[端点Z坐标]分别输入0即可。如下图


扮家家室内设计网

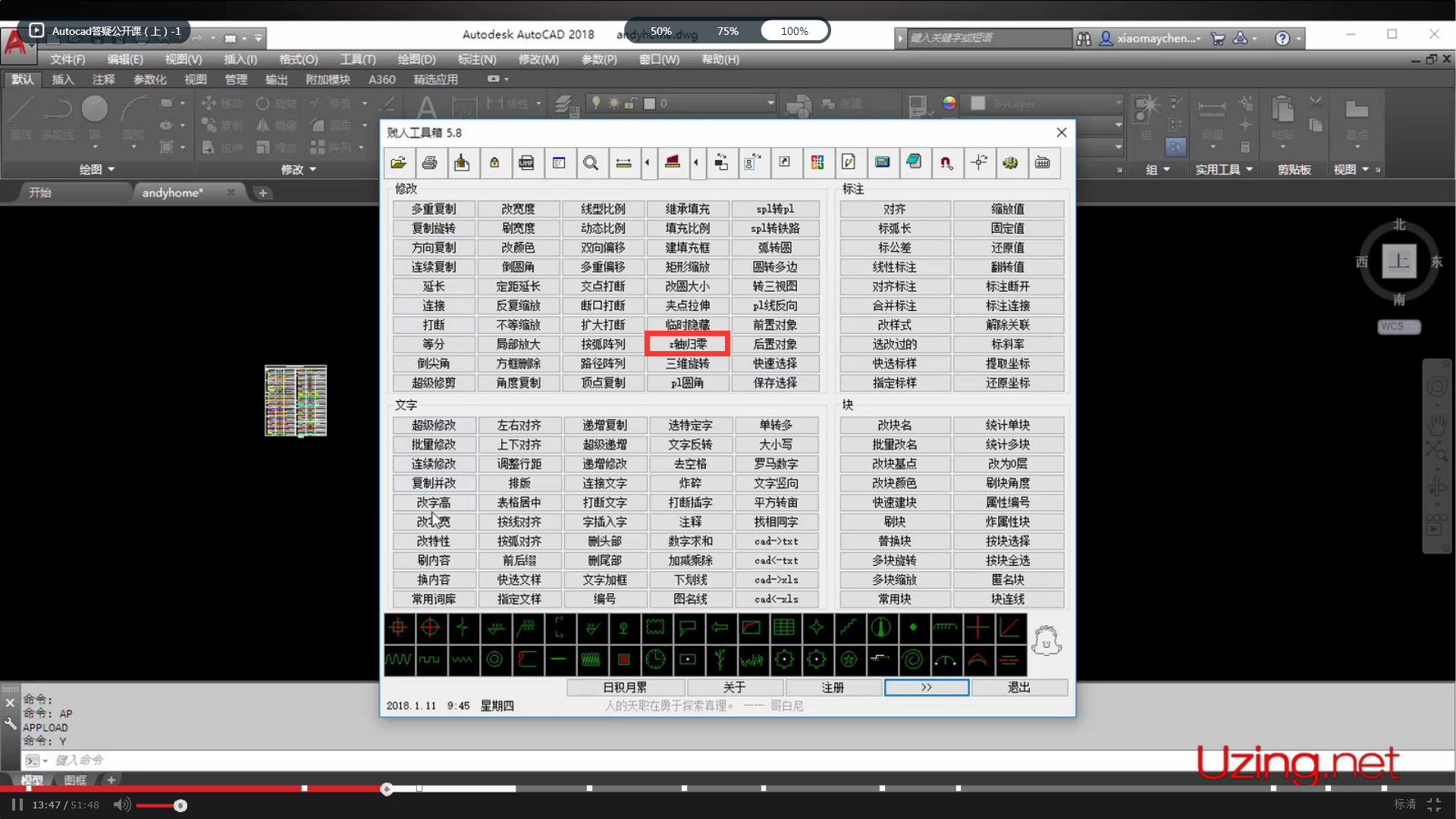

方法二:利用插件进行Z轴归零。如下图,演示所用插件为[贱人工具箱5.8]


如何解决AutoCAD中Z轴归零、填充问题?


Q2 :在复杂图形中如何进行填充?

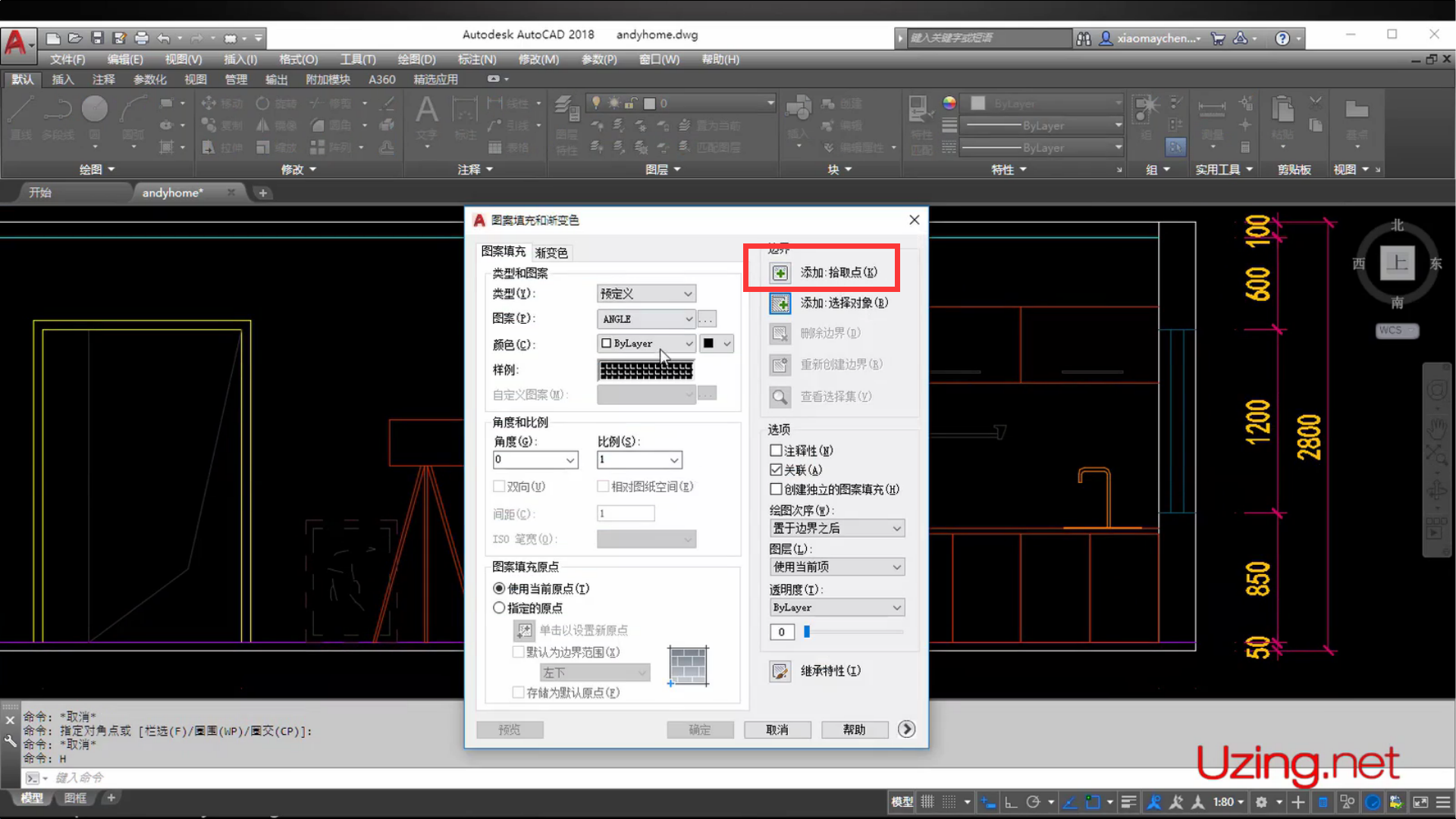

A2 :一般填充我们都是利用快捷键[H+空格],默认[添加拾取点],进行选取填充。如下图:


CAD技巧分享

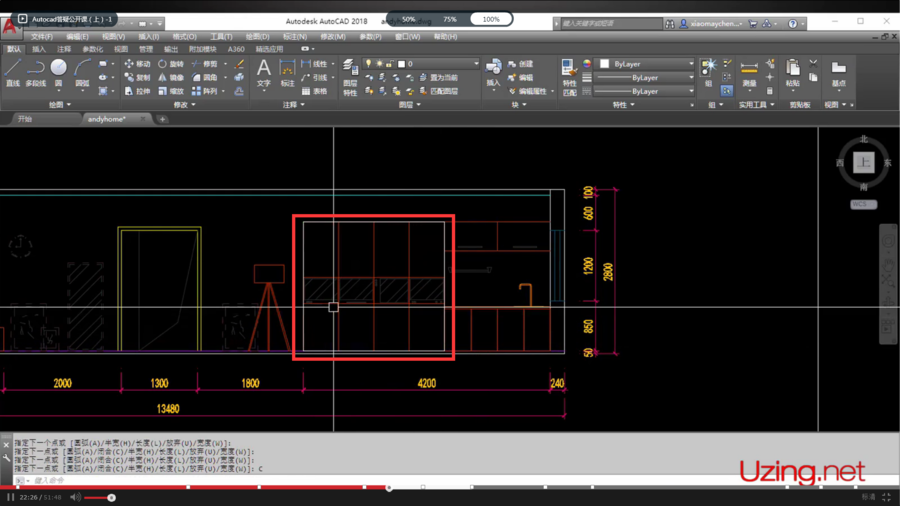

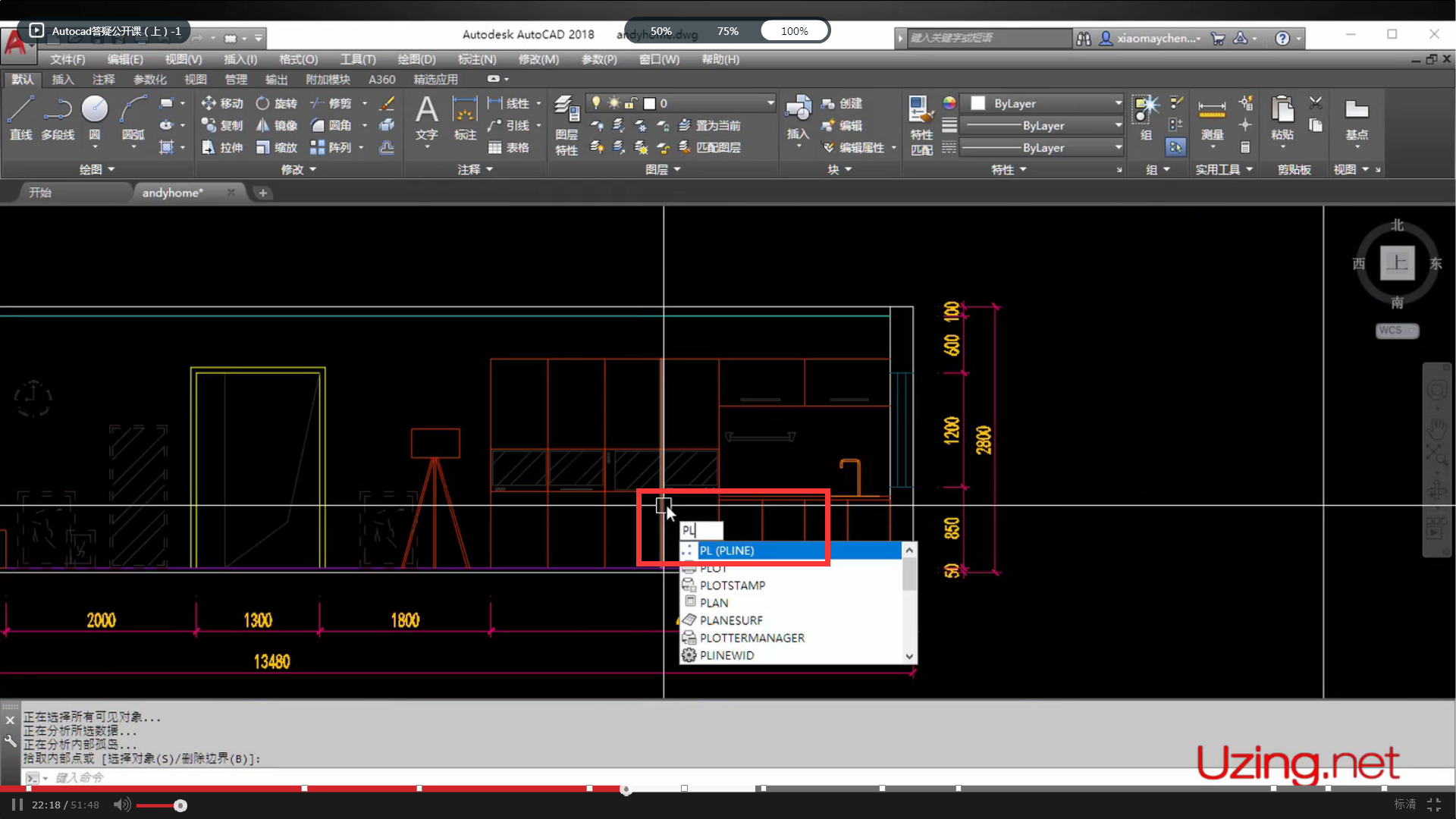

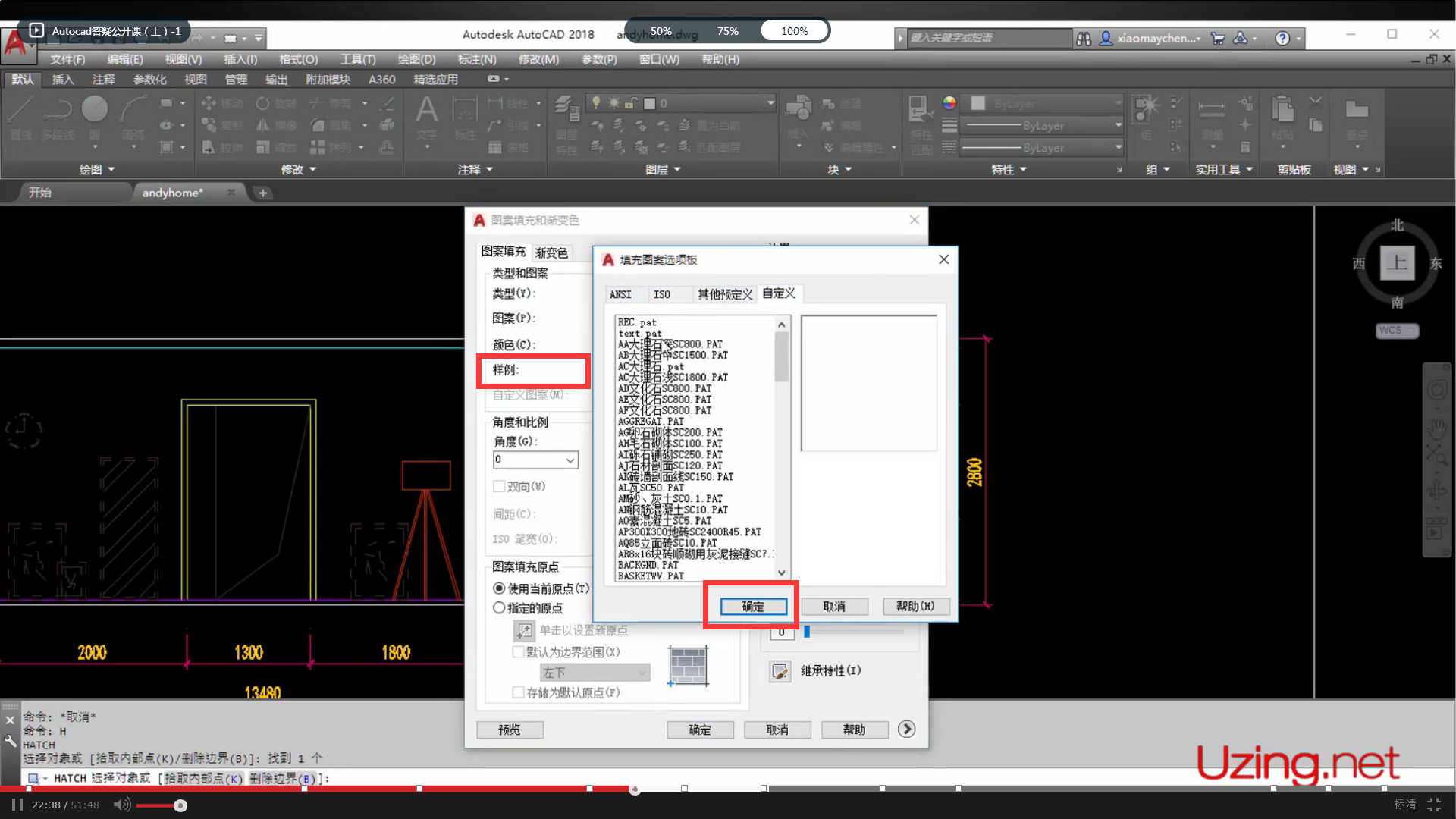

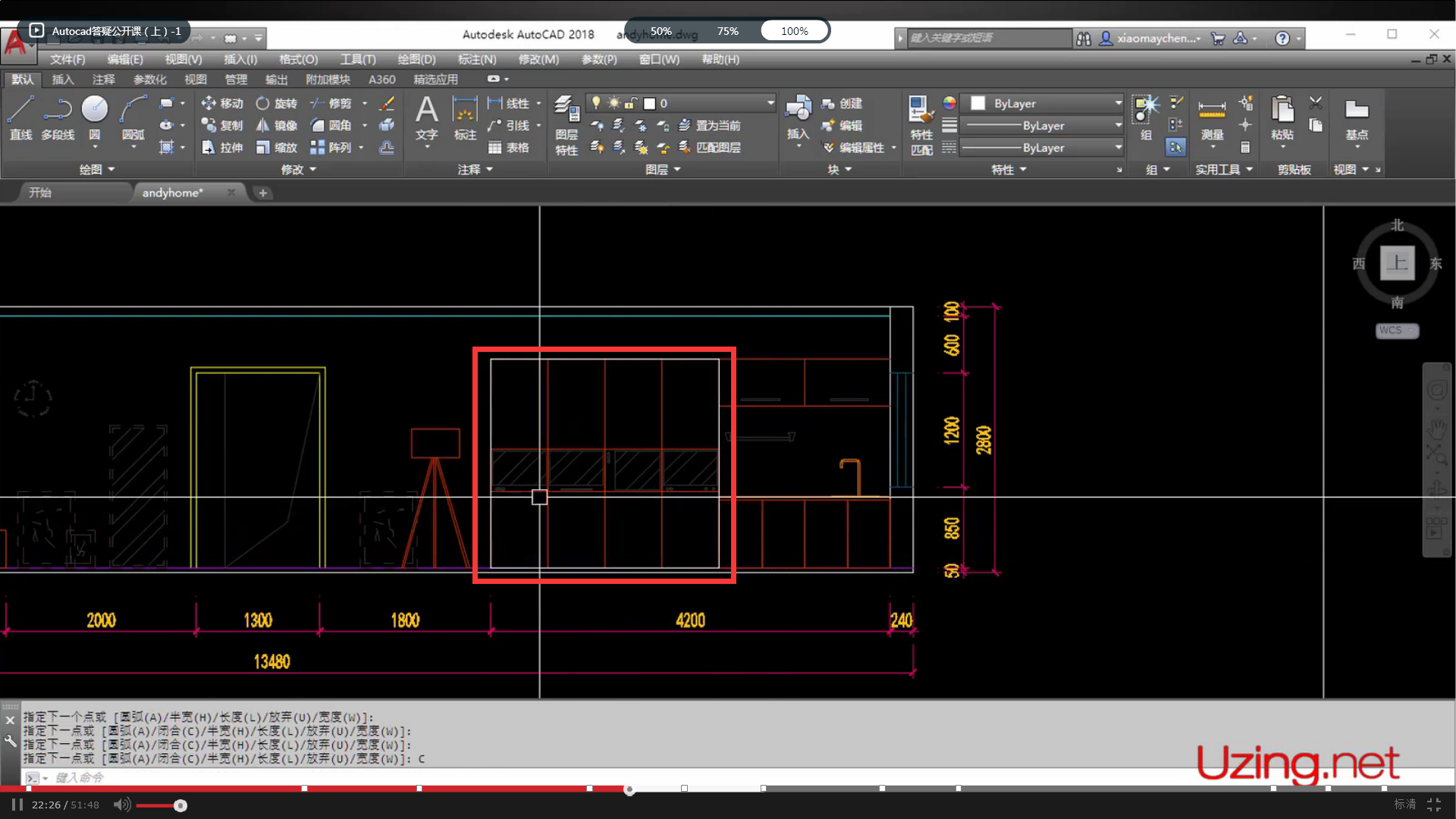

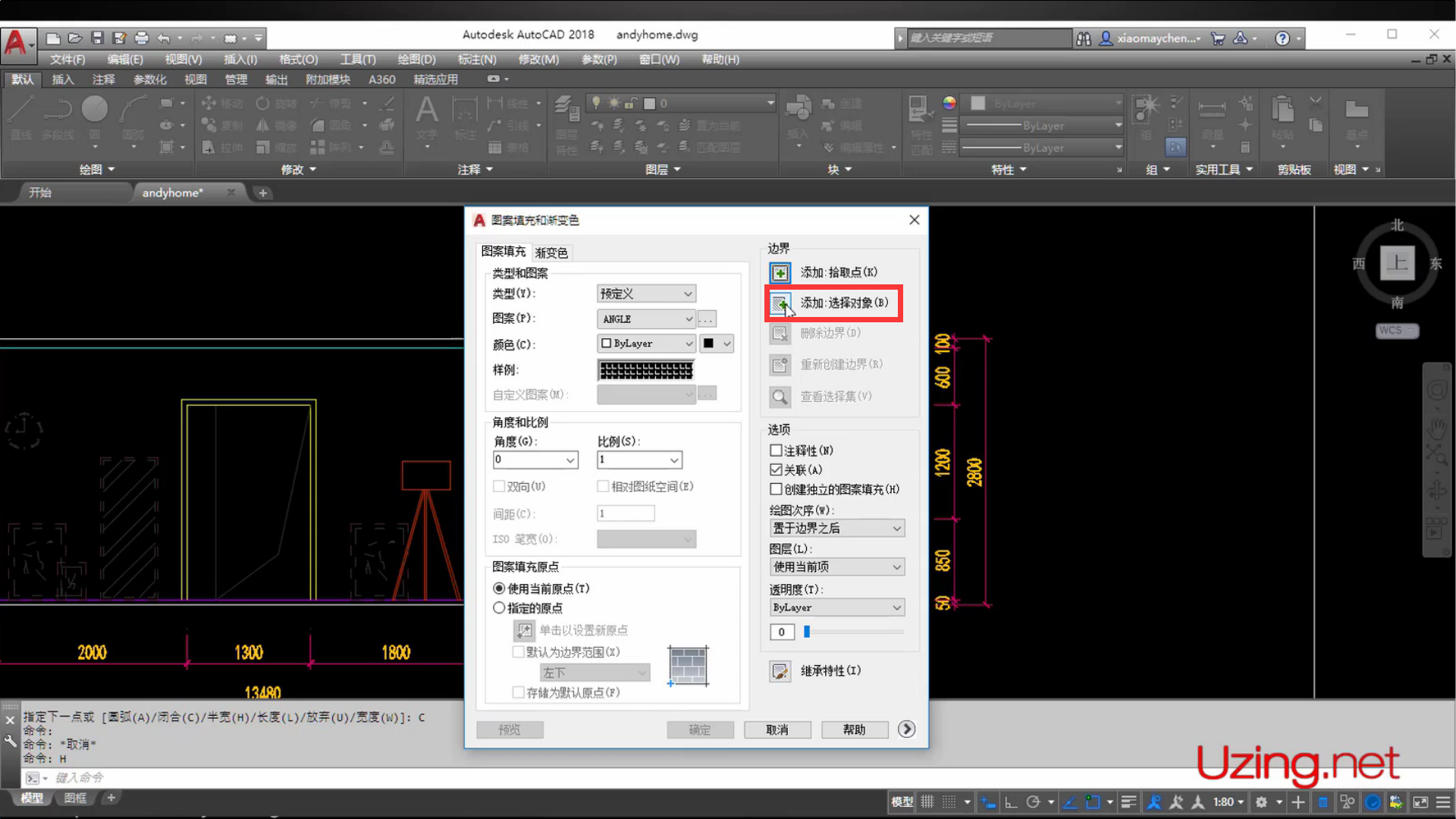

除此之外还可以利用[PL]线,进行选取所要填充的范围进行填充。然后使用快捷键[H+空格],选择[添加选择对象]选取区域,在[样例]中选择要填充的图案即可。如下图:


cad技巧

教程分享

cad答疑

cad教程


Q3 :如何创建自定义填充?

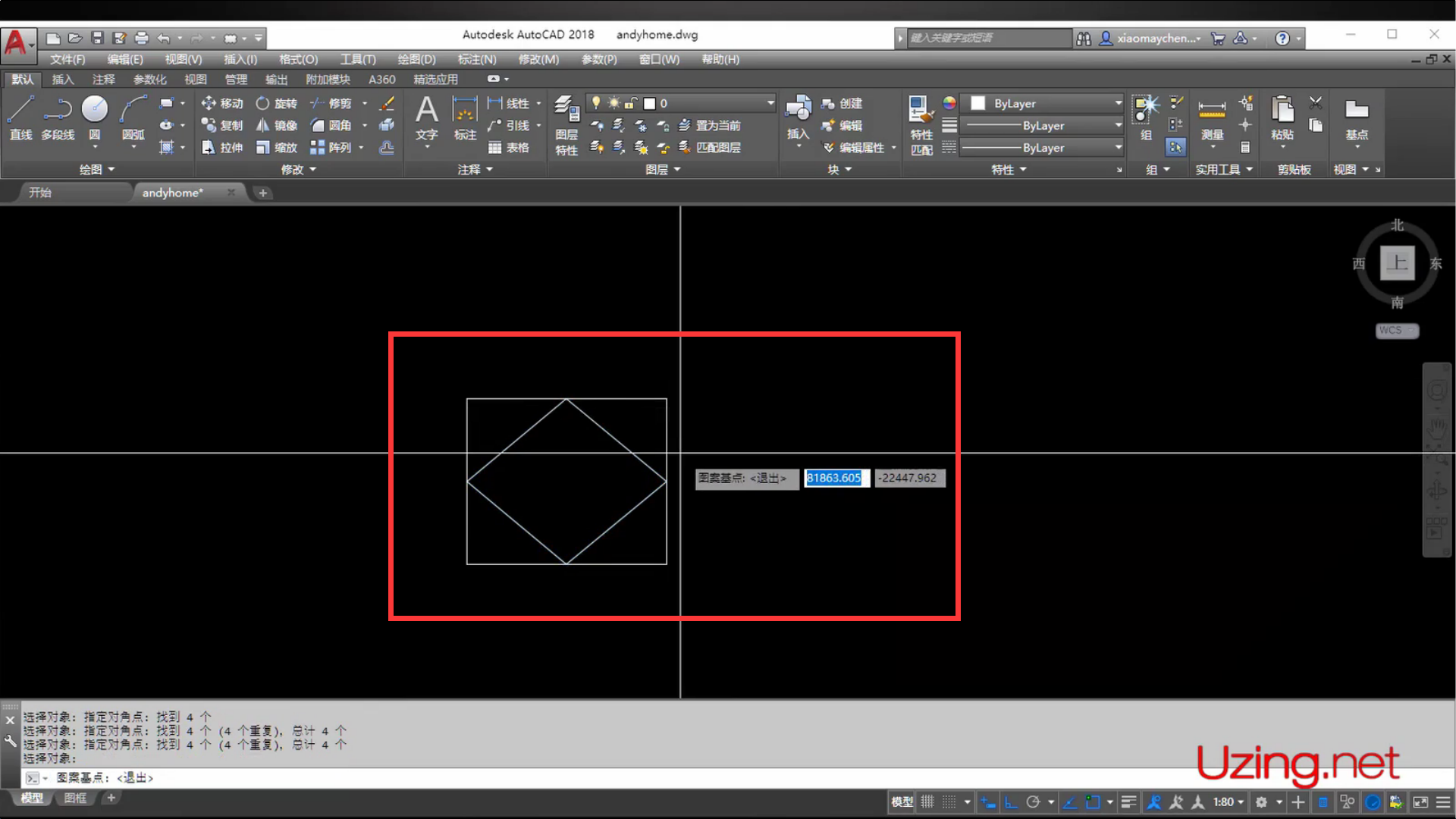

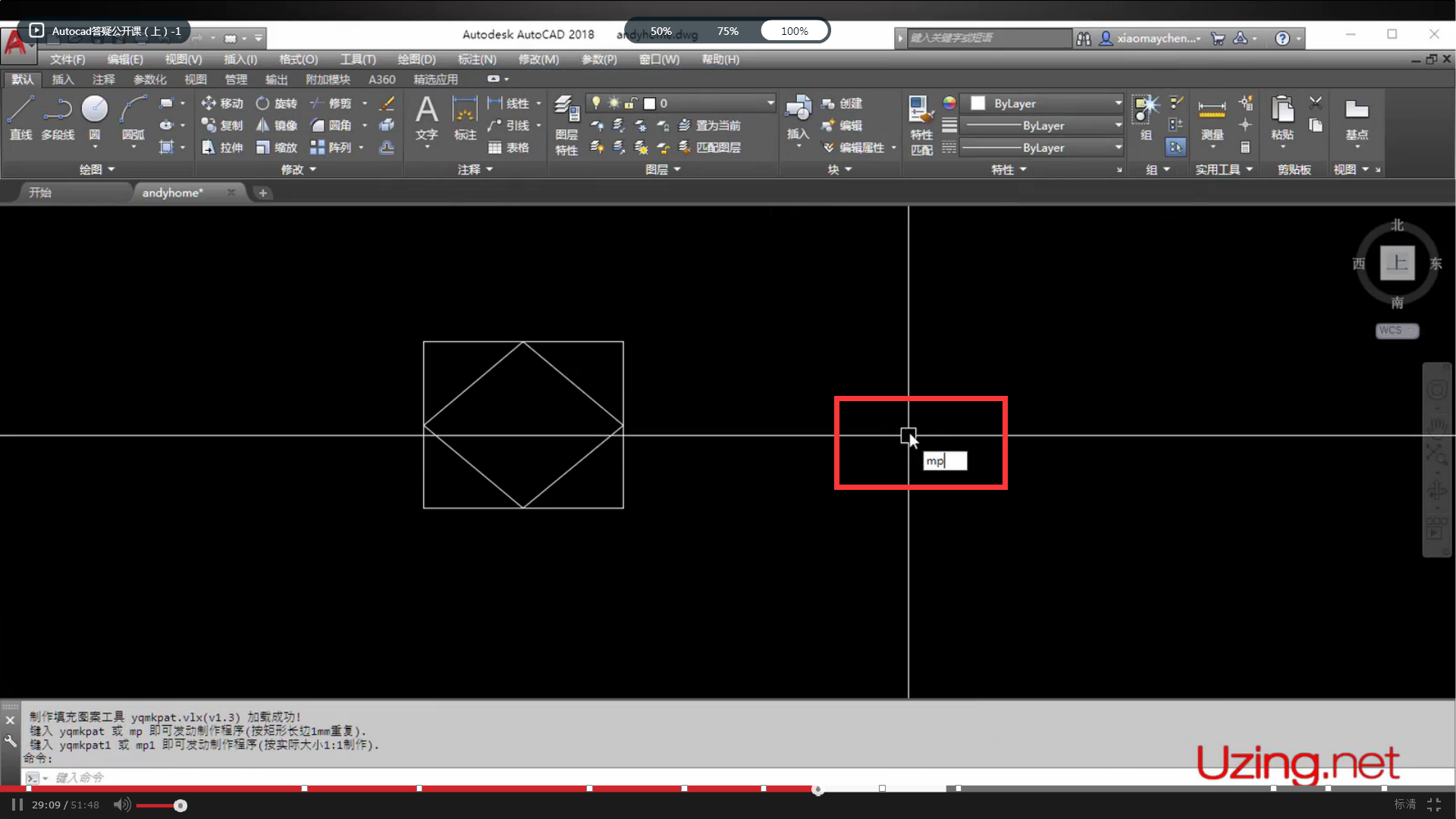

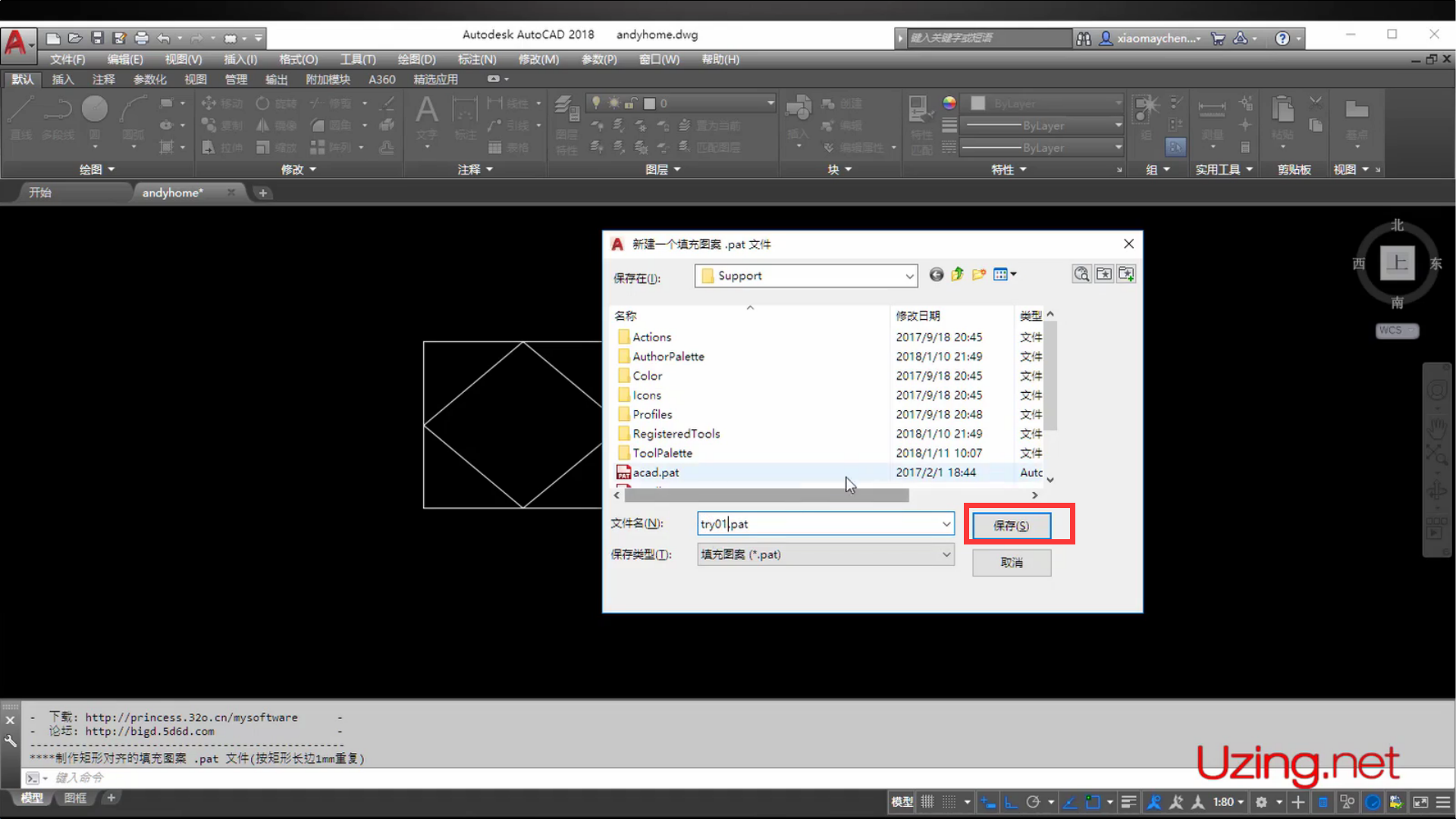

A3 :创建自定义填充需要用到一个插件(演示插件为贱人工具箱YQMKPAT.VLX插件),快捷键[mp]。之后命名保存,空格之后需要选取基点,即可。如下图:


扮家家室内设计网

如何解决AutoCAD中Z轴归零、填充问题?

CAD技巧分享



优秀教程,与您共同学习!
