CAD为什么不能填充的知识点

没有任何错误提示，就是看不到填充

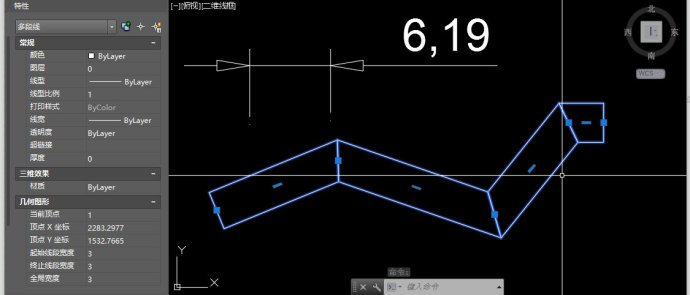

遇到这种情况，可以首先画一个标注，或者画一条带宽度的多段线，会发现标注的箭头也会变成空心，多段线也会变空心。

如果是这样，反倒不用担心了。CAD中提供了一个变量控制填充的显示，当图中密集的填充比较多，影响了操作性能的时候，是可以将填充的显示关掉的。

要想让填充显示出来，只需做简单的设置即可。设置方法有两种：

一种是到选项对话框中设置参数。

二是直接输入命令，调整变量的值。

一、设置选项

输入OP，回车，打开选项对话框，单击顶部的“显示”选项卡，勾选“应用实体填充”选项，单击“确定”，关闭选项对话框。

当光标停留在“应用实体填充”选项上时，CAD高版本会提示此选项的作用和相关的系统变量，控制填充显示的系统变量是FILLMODE。

二、输入命令

控制填充显示的系统变量是FILLMODE，比较长，记住或输入都比较麻烦，CAD同时提供了一个简单一点的命令：FILL。

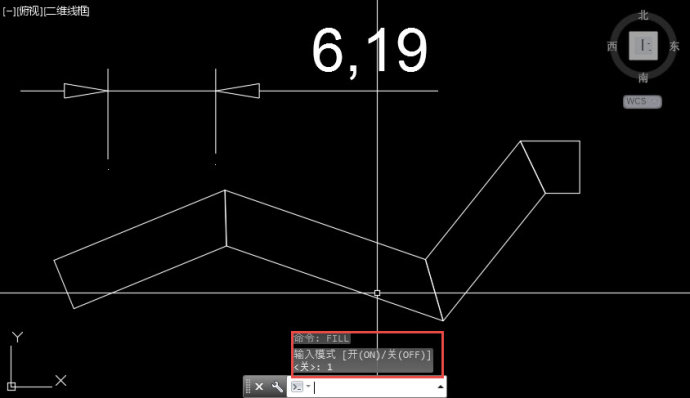

输入FILL，回车，命令行会提示输入模式为ON或OFF

CAD命令选项提示ON或OFF时，我们可以输入ON或OFF，也可以输入1或0。

输入1，回车，就可以完成选项的设置。

在设置完选项或变量后，会发现填充箭头和多段线以及之前的填充并没有显示出来，但如果现在再进行填充，填充应该可以正常显示了。

之前绘制的填充之所以没有显示，只是没有重新生成显示数据。

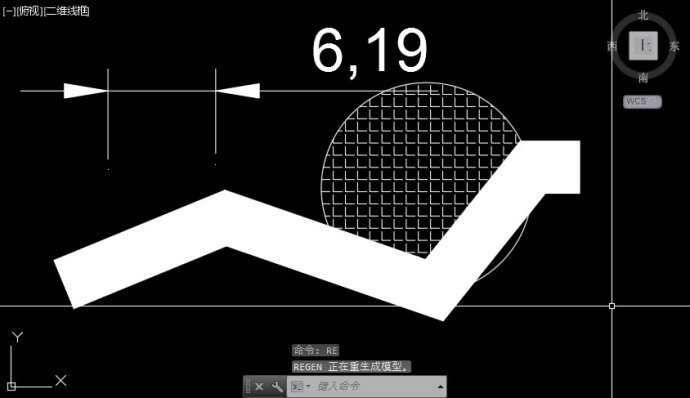

输入RE，回车，标注箭头、宽多段线和填充就都显示正常了。

之前遇到这种图纸的人显然不知道有选项可以控制填充的显示，所以应该不是自己设置的，估计是不小心点了这个选项或者是装了什么工具、插件在执行过程中设置的，但由于异常或其他原因没有恢复正常绘制。

边界不封闭导致无法填充

有时填充的边界很复杂，在绘制的过程中由于没有采用捕捉或其他精确定位方式，导致边界线上有细小的缺口，不放大根本看不出来。

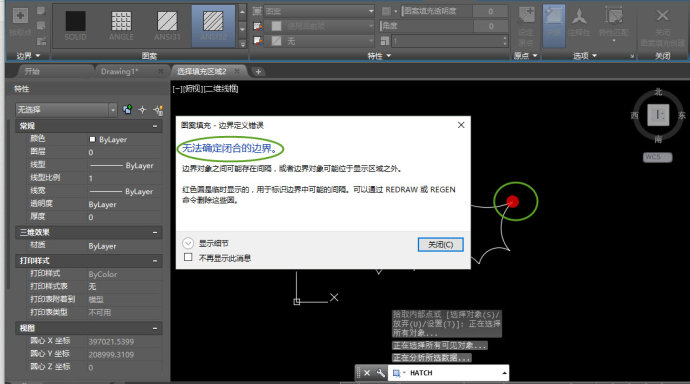

在拾取区域创建填充时，却会无法填充，这种状况会弹出非常明显的提示，在高版本CAD中甚至会将有间隙的地方用红点标记出来，如图所示。

这种状况有两种解决方法：

一、找到有间隙的位置，编辑图形将图形连接起来。

二、设置填充的间隙值，让填充允许的间隙值大于间隙的宽度。

建议是用第一种方法，用这种方法问题解决得比较彻底。但如果用的是CAD低版本，虽然提示边界没有封闭，但并不告诉你什么位置没封闭，要一个个放大连接点去查看断开的位置，如果间隙特别小，检查起来是很麻烦的。

设置填充允许间隙的方法也有两种：

一、直接在填充面板或对话框中设置。

二、直接设置变量：HPGAPTOL的值，两者效果是相同的。

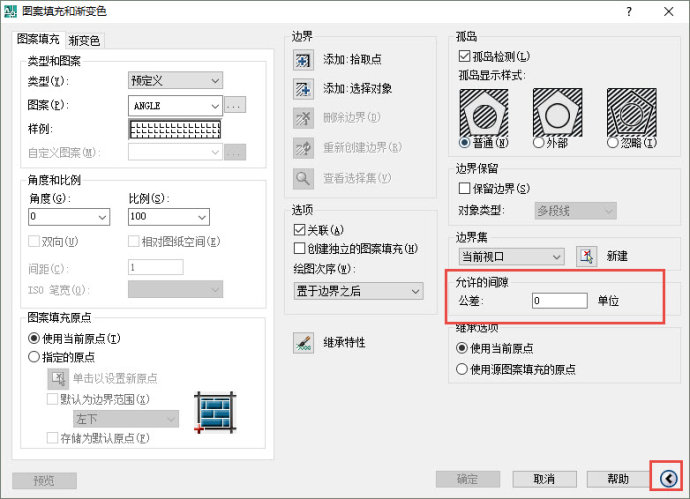

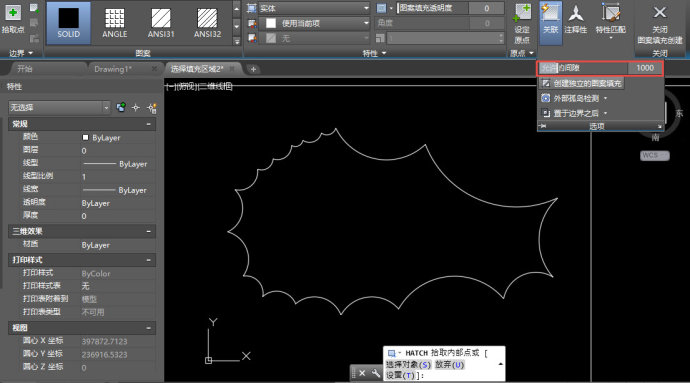

高版本的填充面板中这个参数隐藏得比较深，低版本CAD中如果你的填充对话框没有显示参数，可以单击一下填充右下角的箭头按钮，将对话框彻底展开。

其实弹出上面的提示并不只因为填充边界没有封闭，还有可能填充的边界没有在当前坐标系的XY工作平面上，

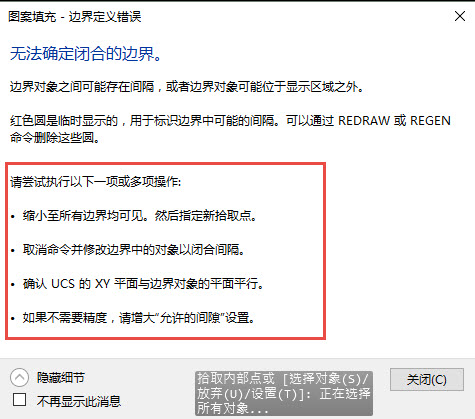

这些可能性和解决方法其实在高版本CAD弹出的提示对话框中已经说明了，单击“显示细节”就可以看到可能的原因和建议的解决办法，如图所示。

说了三种原因：

1、边界没有全部显示在当前视图中。这个情况CAD通常可以处理，除非所选区域有些边界线在视图外很远的位置，如果确实有边界在视图外，可以先缩放让边界全部显示后再填充试试。

2、边界不封闭，上面已经说明了解决办法。

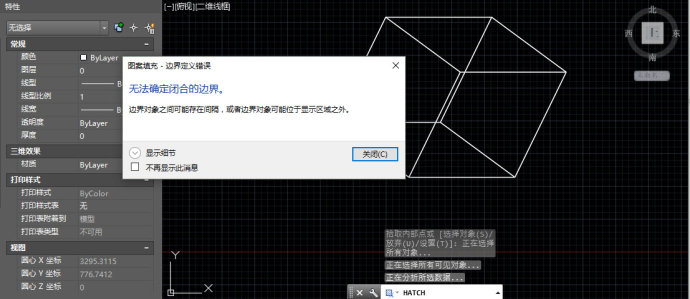

3、边界跟当前坐标系的XY平面不平行，如图所示，这就需要将UCS设置到跟填充边界平行，或者将填充边界调整到跟UCS平行了。

填充区域过小或比例设置过大

如果填充的区域非常小，填充图案的单元尺寸比较大，或者比例设置得很大，如果填充的一条线都无法绘制到填充区域内，填充就会不正常。

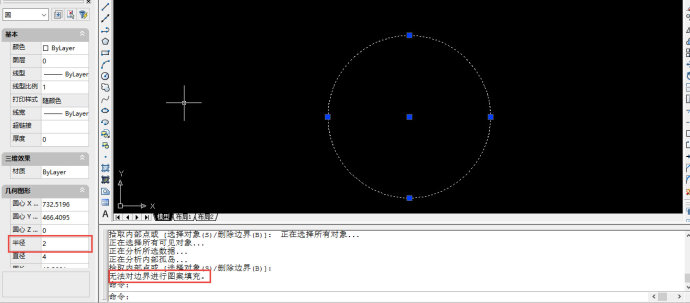

在CAD低版本，例如AUTOCAD 2007中就会直接提示：无法对边界进行图案填充。如图所示。

如果出现上述提示，请先检查一下图形的尺寸和填充的比例，如果图形的尺寸特别小，例如上图中圆的半径只有2，但填充比例设置的确是100。

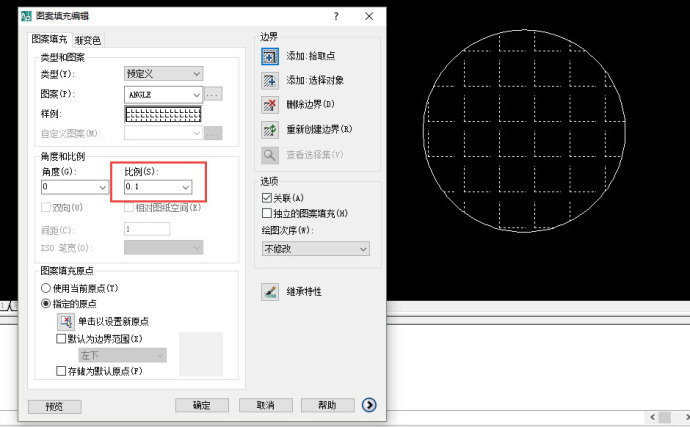

解决办法：如果我们的图形尺寸是正确的，尺寸就是非常小，那就只有将填充比例调整得更小一些，比如使用公制模板创建的图纸中个半径为2的圆要想填充图案看起来比较正常，可以将比例设置为0.1左右，如图所示。

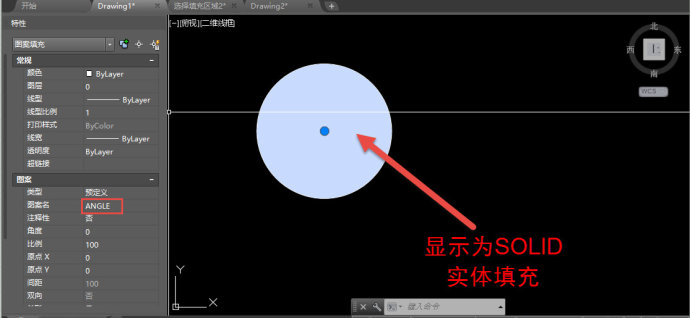

在CAD高版本，这种情况不会提示无法对边界进行图案填充，而是直接会用SOLID填充显示来替代，如果看到填充图案并不是我们设置的图案，也应该意识填充图案的比例是设置得过小或过大了。

填充区域非常大、比例设置过小

如果填充区域非常大，例如一些市政规划图，图形的长度经常都是几十甚至几百米，但填充时如果忘记了调整比例，采用了默认的比例1的话，填充时也会异常。

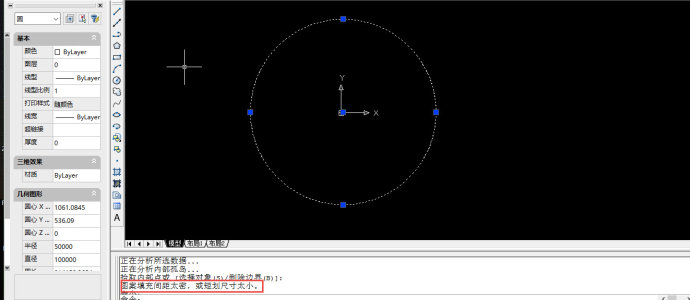

如果是在CAD低版本中遇到这种情况同样会无法填充，如图所示。

命令行给出的提示是：图案填充间距太密，或短划尺寸太小。

这个提示的意思就是如果按照当前的区域和填充图案的比例，最终会产生的填充单元数过多，线的数量过多。

前半句好理解，后半句：短划线尺寸太小的意思是指填充图案内部定义有问题，线定义得太短，如果用的是CAD自带的填充，通常不会有这个问题。

所以遇到这个提示，要先想一下填充区域的尺寸大概有多大，比如上图中圆的半径是50000，我们可以将比例设置为1000左右，如图所示。

还有一种简单的方法，如果使用的是比较标准的图案，可以先将填充图案比例设置得跟打印比例一致，如果效果有差距，再进行适当的调整。

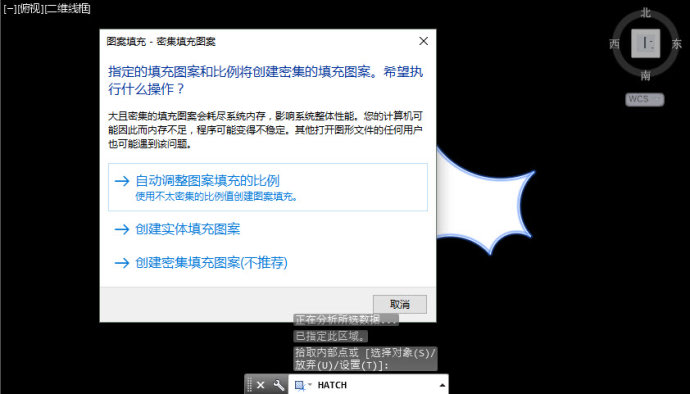

高版本CAD为了不让填充失败后大家要重复进行填充操作，当填充图案过密时，会进行相应的处理，刚开始是直接显示为SOLID实体填充，到高版本会提示问题并给给出几种建议，如图所示。

有三种选择，自动调整图案比例，替换成实体填充，维持现有比例进行密集填充。
