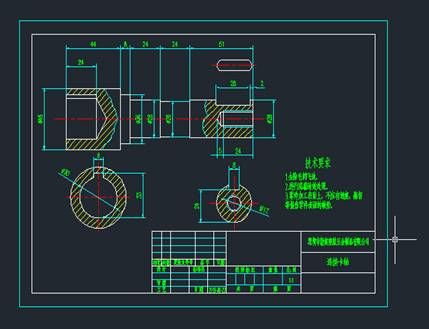

【分享】50条CAD高效制图技巧

1、文字镜像如何设置转动与不转动?

A、在镜像前,输入MIRRTEXT指令

B、输入新值0 代表不转动;输入新值1代表转动

C、MIRRTEXT指令完成后,输入MI镜像指令就OK了

2、CAD的版本转换

A、CAD高版本可以打开所有低版本的图纸

B、CAD低版本不可以打开高版本的图纸

C、高版本转成低版本的方法,直接点击另存为,将文件类型可以改成任意的低版本

D、将低版本转换成高版本,就比较复杂了,需要第三方软件,也就是版本转换器。

3、CAD默认保存文件为低版本

A、在绘图界面输入OP

B、点击打开和保存选项卡

C、在文件保存-另存为处选择低版本就可以了

4、多段线的合并方法

A、输入PE指令

B、选择需合并的一条线,输入Y,再接着输入J

C、选择所有需要合并的线条,就可以了

5、填充无效时的解决办法

有的时候填充时会填充不出来,除了系统变量需要考虑外,还需要去OP选项里检查一下。解决方法:

OP----显示---应用实体填充(打上勾)

6、加选无效时的解决办法

正确的设置应该是可以连续选择多个物体,但有的时候,连续选择物体会失效,只能选择最后一次所选中的物体。解决方法:

OP(选项)---选择---SHIFT键添加到选择集(把勾去掉)

用SHIFT键添加到选择集“去掉勾”后则加选有效,反之加选无效。

7、CAD命令三键还原

如果CAD里的系统变量被人无意更改,或一些参数被人有意调整了怎么办?这时不需重装,也不需要一个一个的改。解决方法:

OP选项-----配置-----重置

但恢复后,有些选项还需要一些调整,例如十字光标的大小等~

8、鼠标中键不好用怎么办呀?

正常情况下,CAD的滚轮可用来放大和缩小,还有就是平移(按住),但有的时候,按住滚轮时,不是平移,而是出下一个菜单,很烦人。解决方法:

  这时只需调下系统变量mbuttonpan即可,初始值: 1

  当按住并拖动按钮或滑轮时,支持平移操作。

9、命令行中的模型,布局不见时的解决办法

OP----选项------显示----显示布局和模型选项卡(打上勾即可)

10、确定操作的小技巧

众所周知,确定键有两个,一个是“回车”另一个则是“空格”,但现在就让我们用右键来代替他们吧。解决方法:

OP选项-----用户系统配置-------绘图区域中使用快捷菜单(打上勾)自定义右键

单击进去------把所有的重复上一个命令打上勾

11、圆形图不圆了怎么办?

  方法一、这个简单,直接输入指令RE就可以

  方法二、OP----显示----将圆或圆弧平滑度调大一点即可。

12、图形窗口中显示滚动条

  解决方法:OP----显示------图形窗口中显示滚动条即可OP---显示---图形窗口中显示滚动条即可 .

13、如果想下次打印的线型和这次的一样怎么办?

  换言之【如何保存打印列表】,解决方法:OP选项-----打印---添加打印列表

  但在这之前,你得自己建立一个属于自己的例表

14、如何减少文件大小?

  答:在图形完稿后,执行清理(PURGE)命令,清理掉多余的数据,如无用的块,没有实体的图层,未用的线型、字体、尺寸样式等,可以有效减少文件大小。一般彻底清理需要PURGE二到三次。 -purge,前面加个减号,清理得会更彻底些。

15、为什么不能显示汉字?或输入的汉字变成了问号?

答:原因可能是:

1)对应的字型没有使用汉字字体,如HZTXT.SHX等;

2)当前系统中没有汉字字体形文件;应将所用到的形文件复制到AutoCAD的字体目录中;

3)对于某些符号,如希腊字母等,同样必须使用对应的字体形文件,否则会显示成问号。

如果找不到错误的字体是什么,或者你眼神不太好,性子有点急,那么你重新设置正确字体及大小,重新写一个,然后用小刷子点新输入的字体去刷错误的字体即可咯~

(系统是有一些自带的字体,但有的时候由于错误操作,或等等一些外界因素而导致汉字字体丢失,这样会给你带来很大的不便,这时你去别人的电脑中复制一些字体过来就OK了)


了解更多可以在这里下载哦

▼▼▼

下载 50条CAD高效制图技巧.docx
