【小伟建模图文】交叉结构木质造型椅


扮家家室内设计网

老师:特训营建模讲师-刘伟

前言:交叉结构木质造型椅

【小伟建模图文】交叉结构木质造型椅

1.顶视图画一条直线,等分如图

建模图文

2.复制一个出来,ffd4调整(可以上下前后拉控制点,不可左右)

扮家家

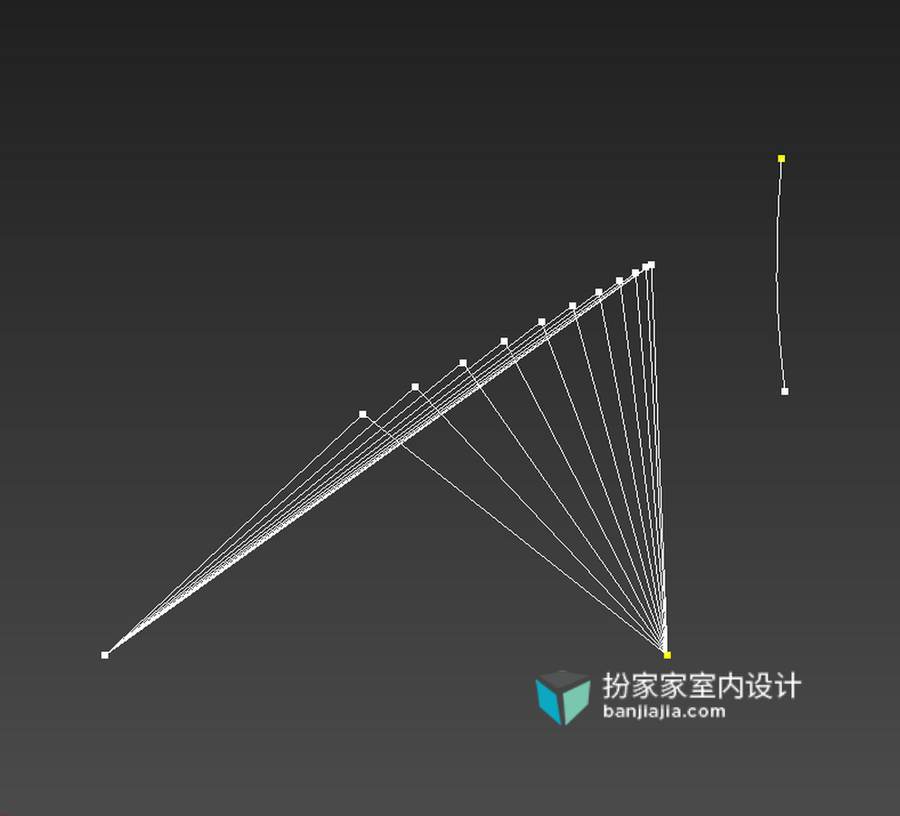

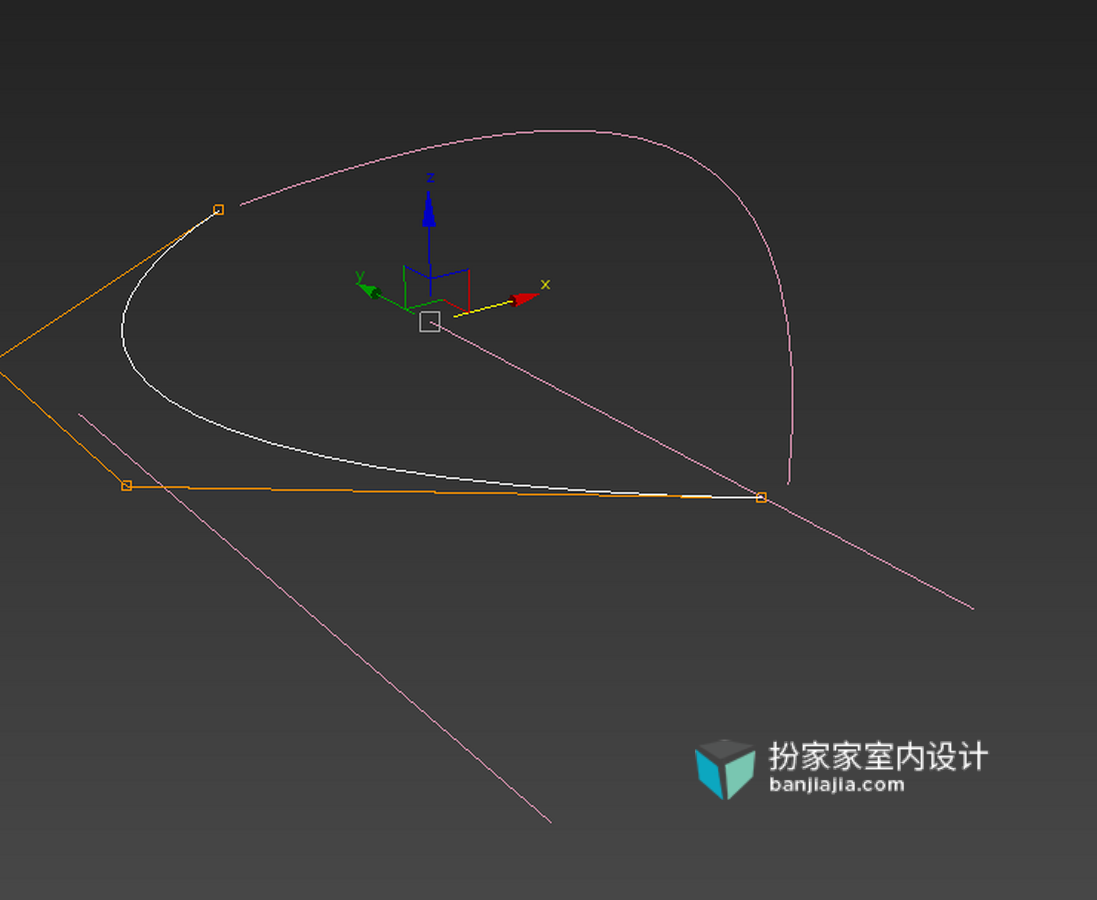

3.复制出来一个,编辑如图,下面的直线也复制

建模

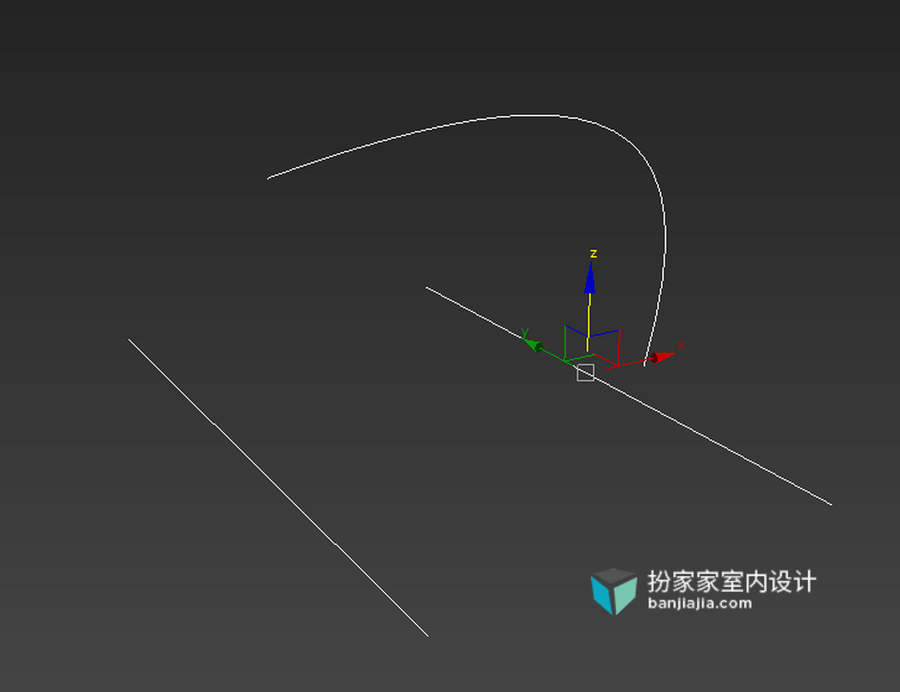

4.选择这三条线(下面两条直线再复制一份)

原创

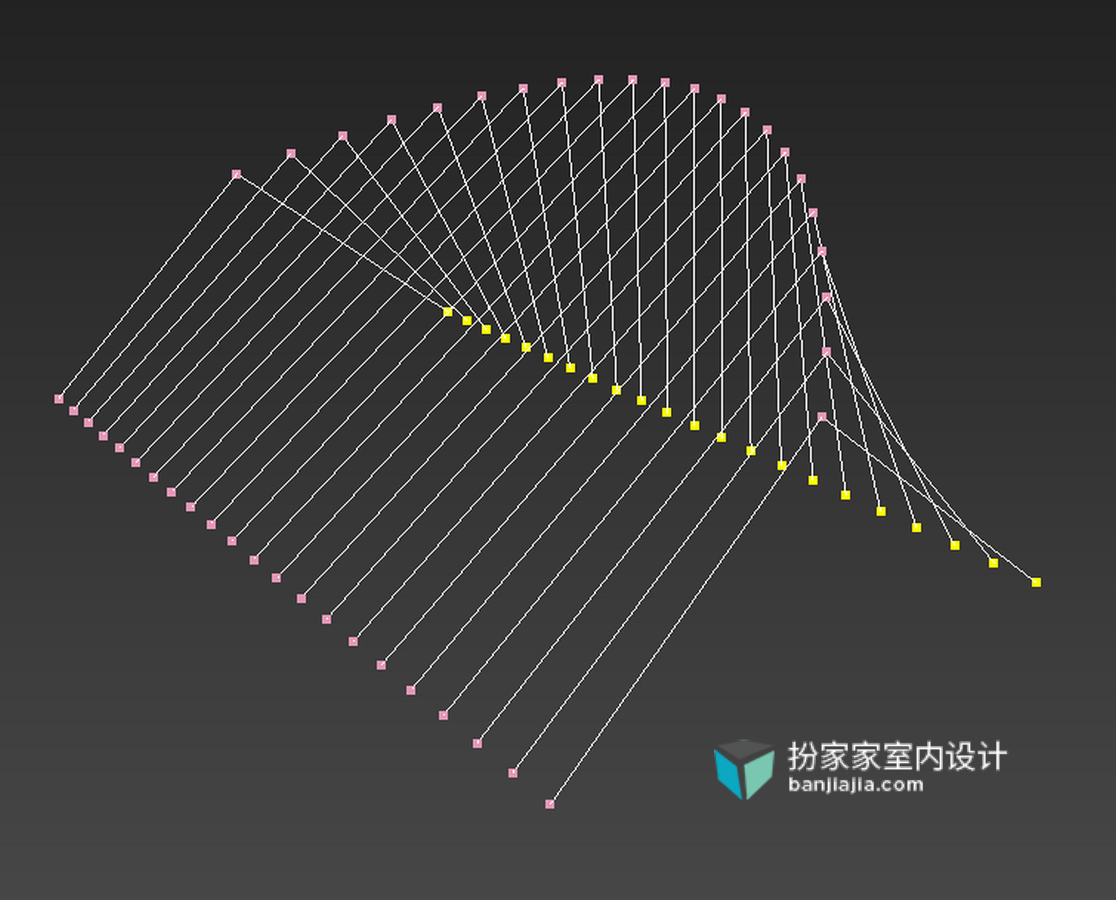

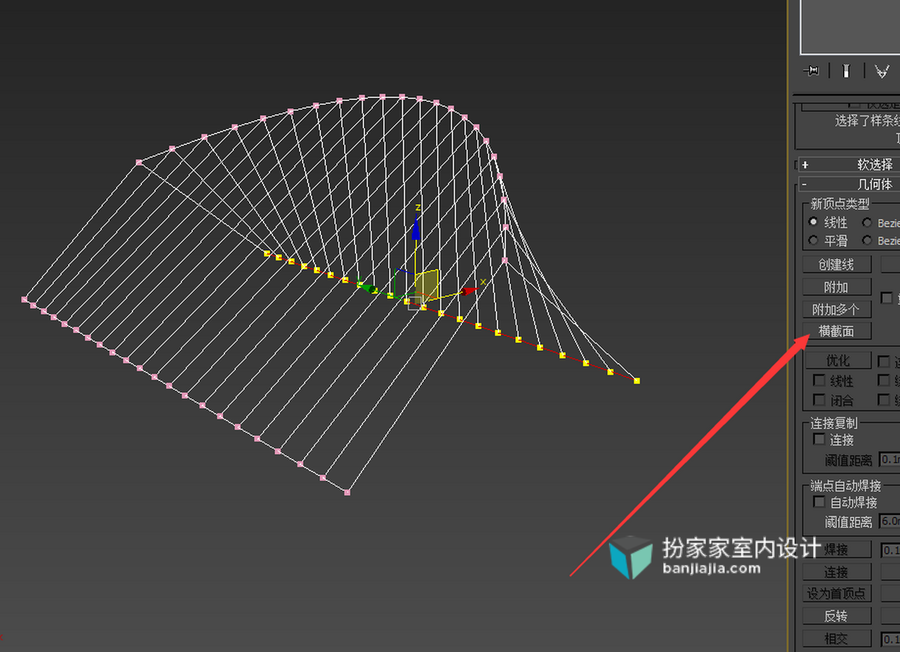

5.生成横截面

3d

6.删除刚才的三条线

造型椅子

7.在这个视图画一条新的线,反塌陷我们这些线,进入子层级把新画的线删除

扮家家室内设计网

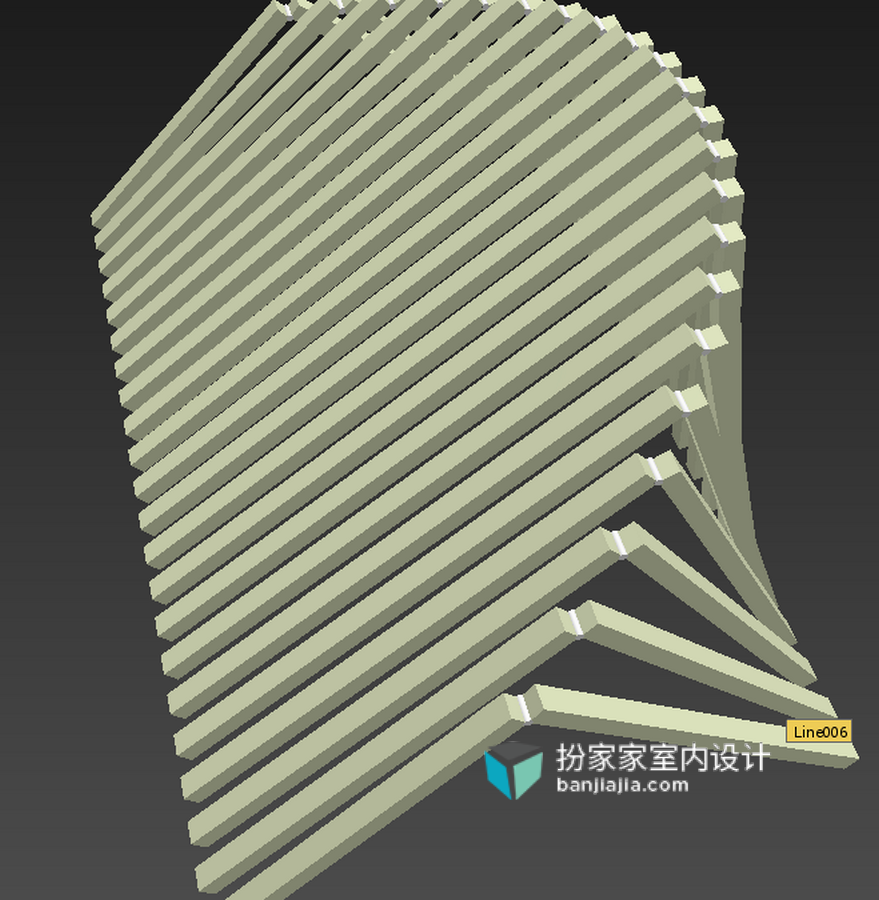

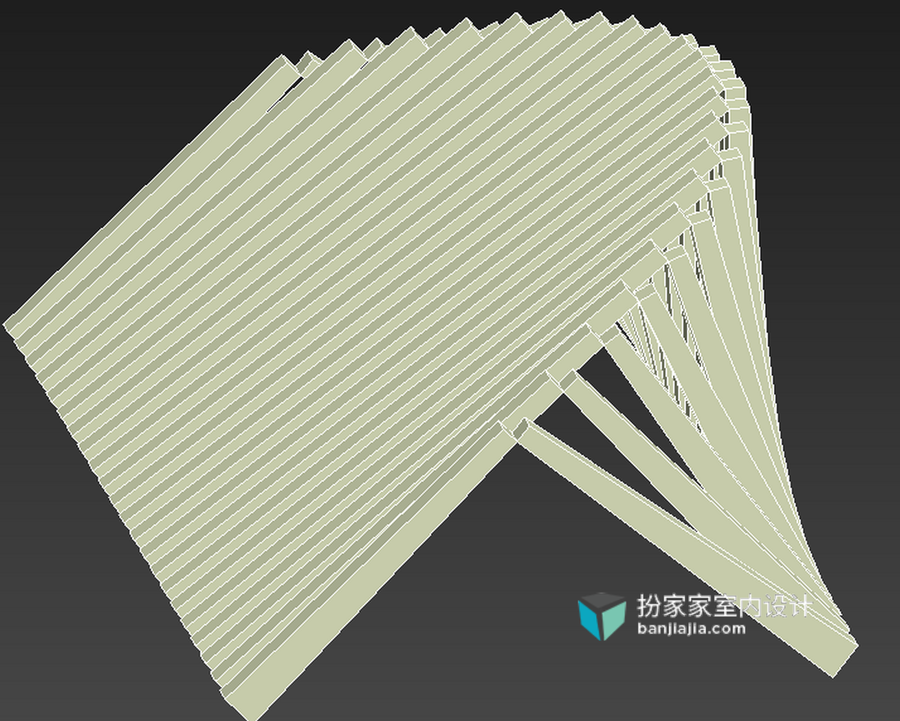

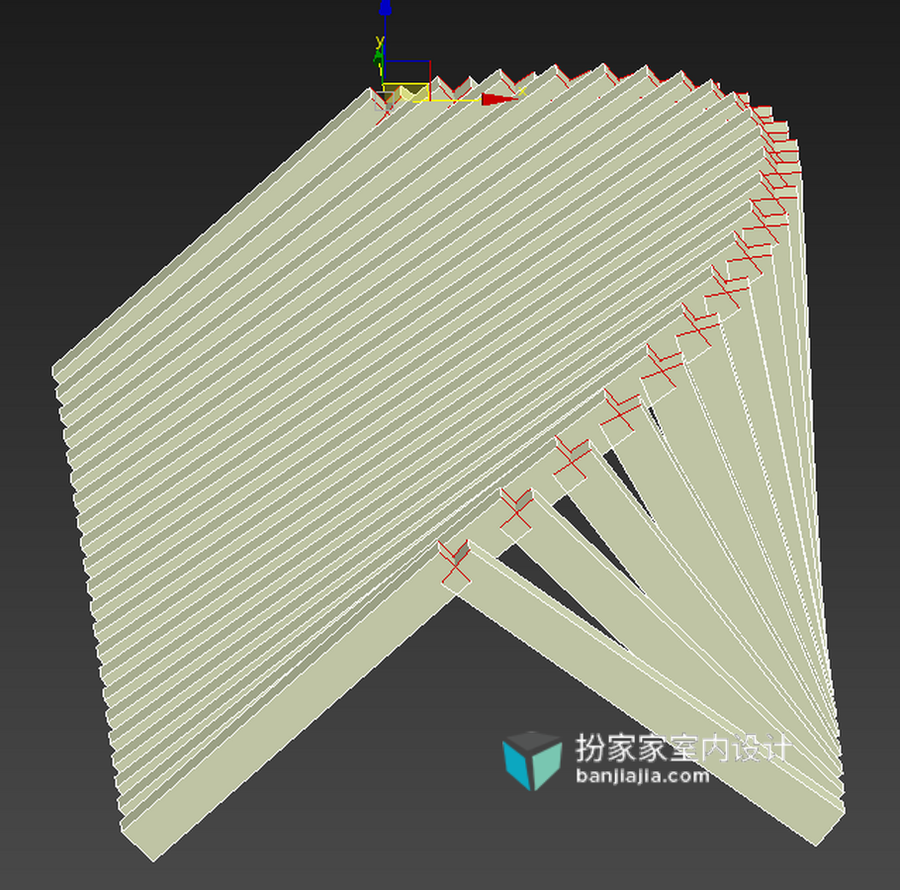

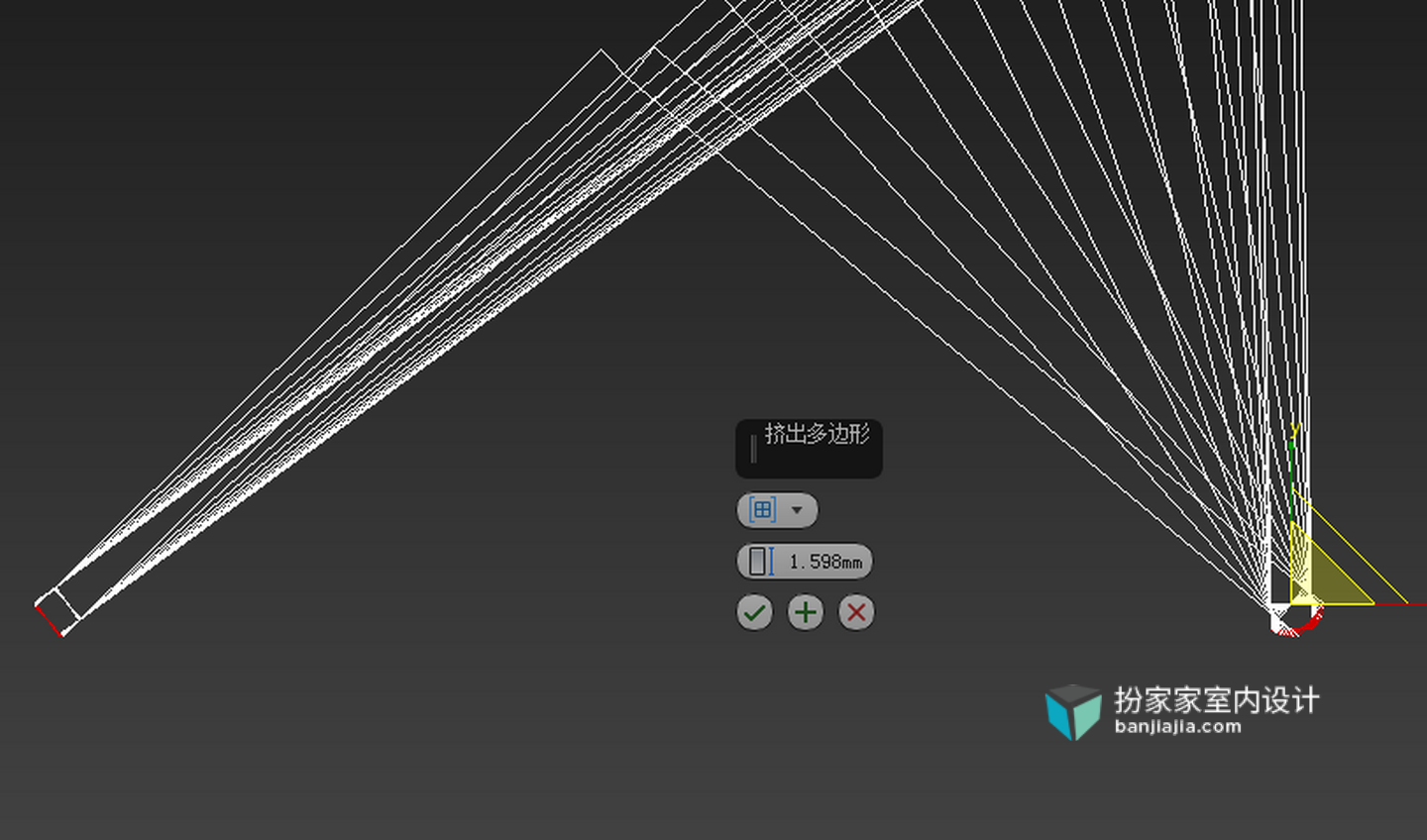

8.挤出,宽度为线间距的一半儿

【小伟建模图文】交叉结构木质造型椅

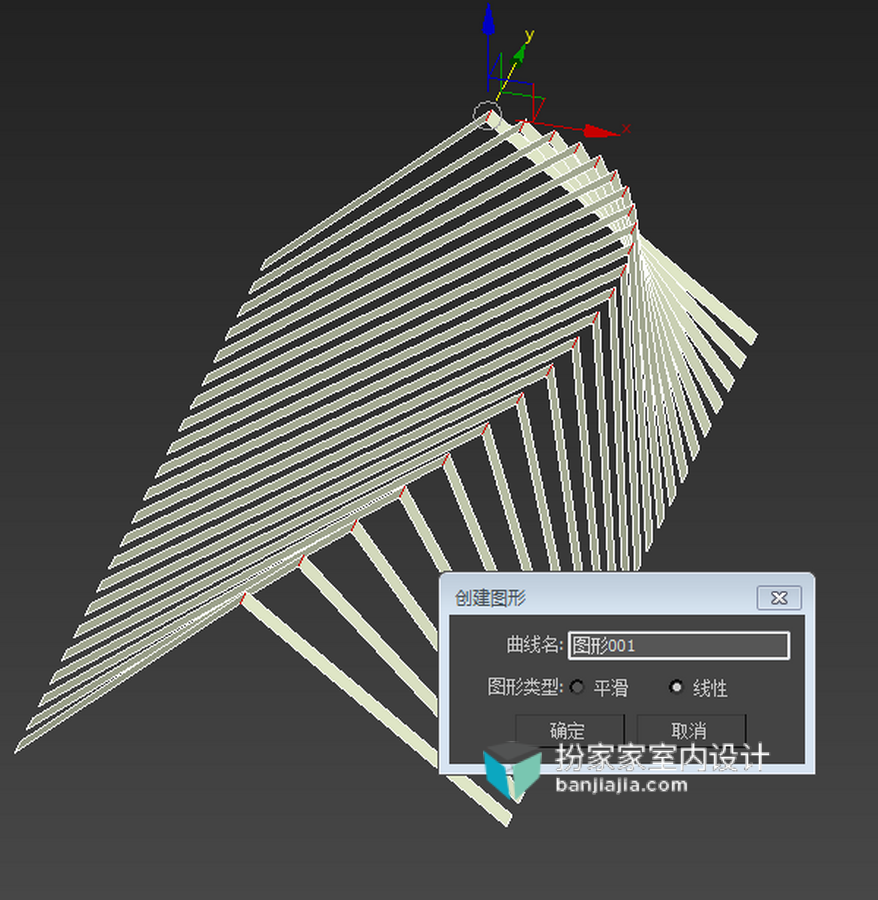

9.塌陷为多边形,选择这些边,提取样条线,然后还是选择这些线断开

建模图文

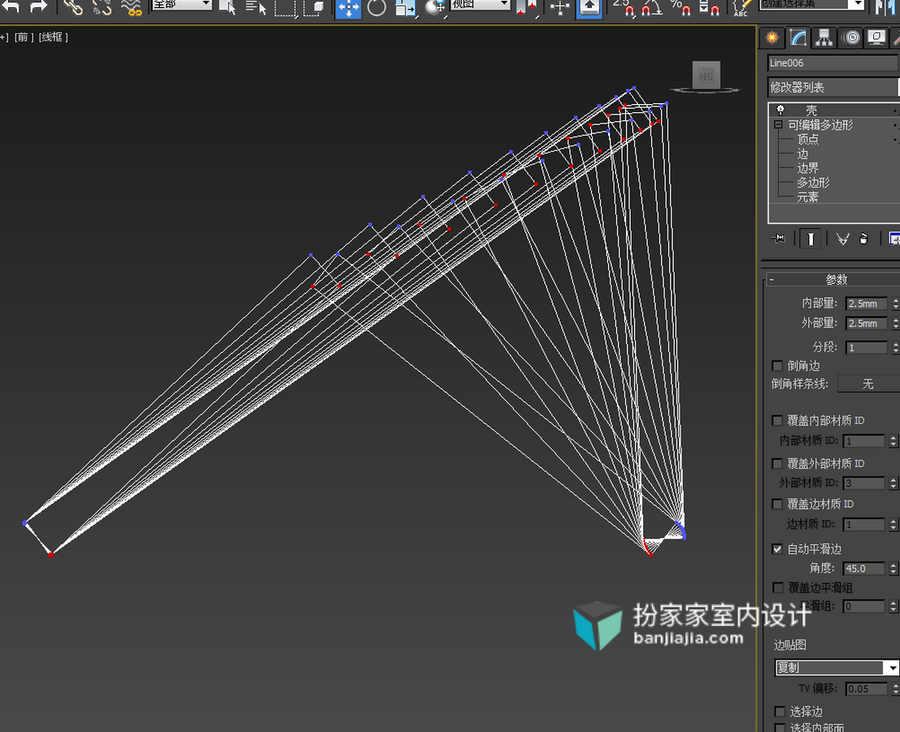

10.加壳修改器,内扩量和外扩量一致

扮家家

11.按长度相似选择这些边,减选下面的

建模

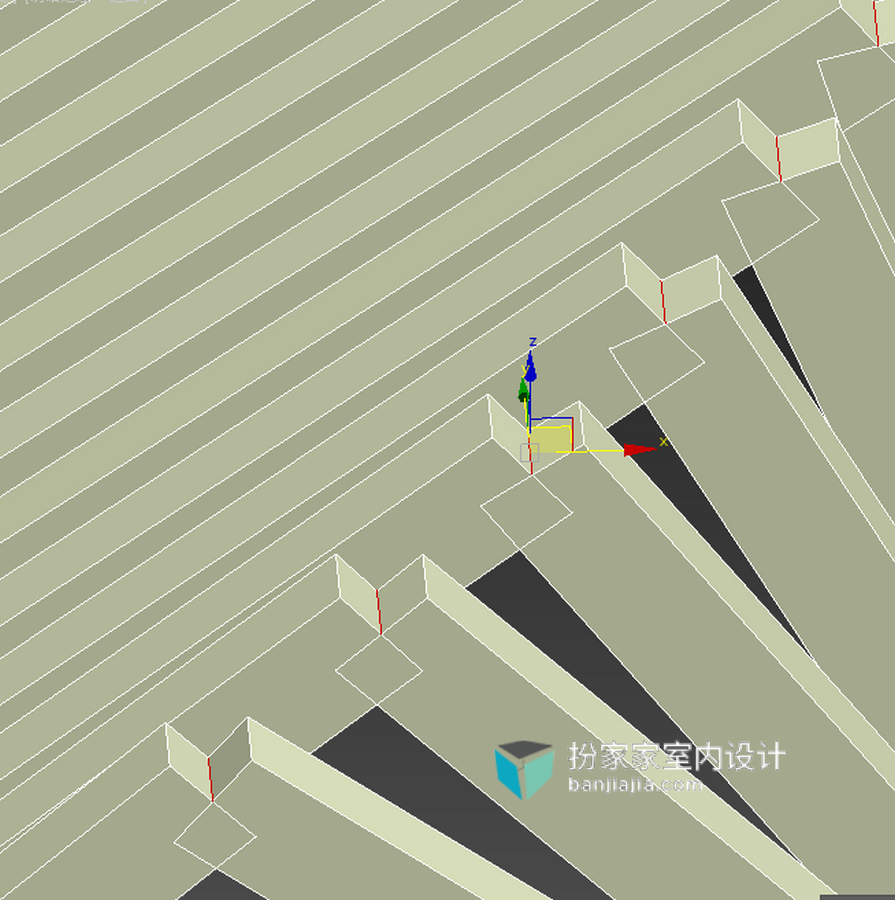

12.连接一条分段

原创

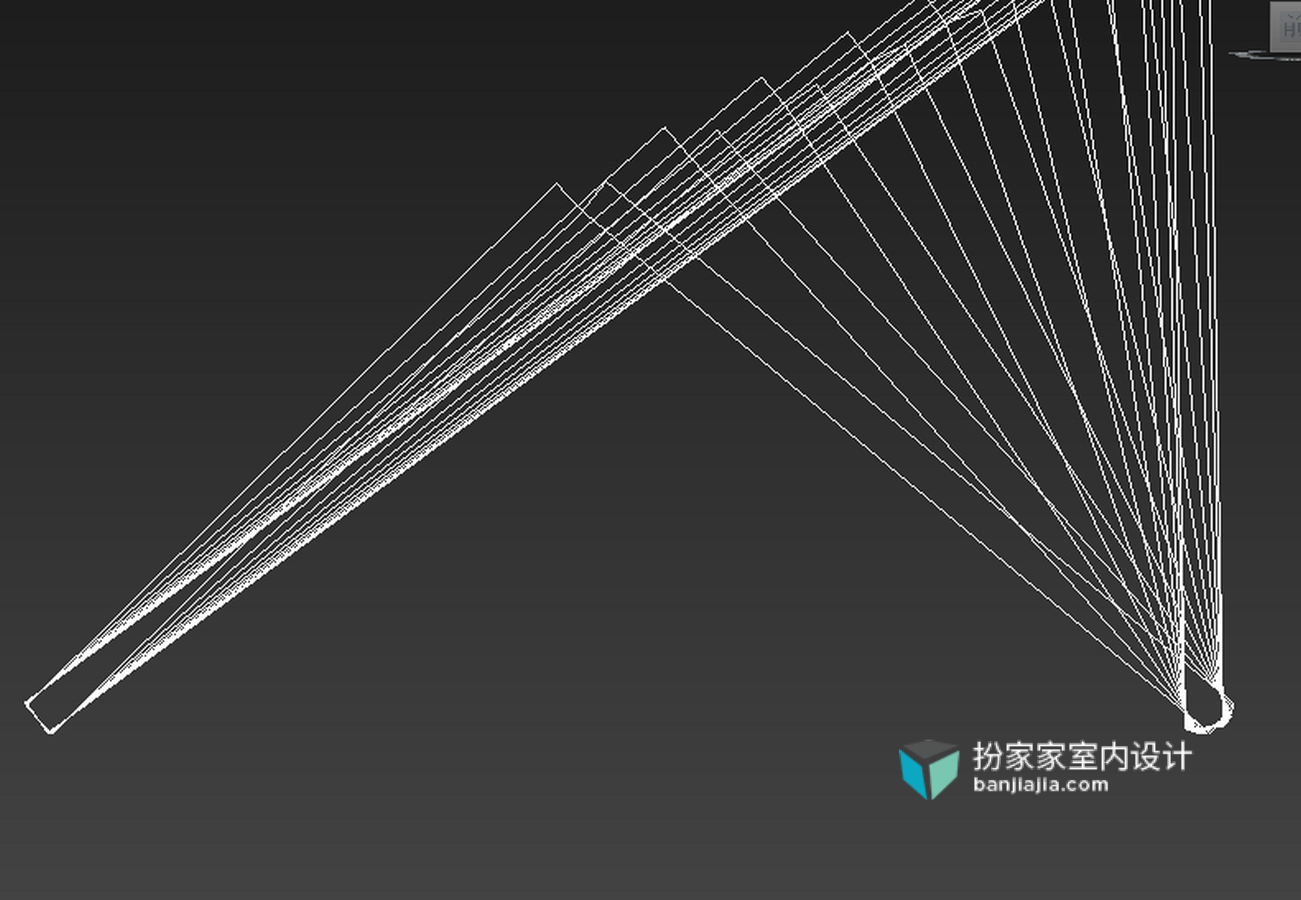

13.选择交叉进去这些边

3d

14.移除刚才所选的边

造型椅子

15.选择下面这些边

扮家家室内设计网

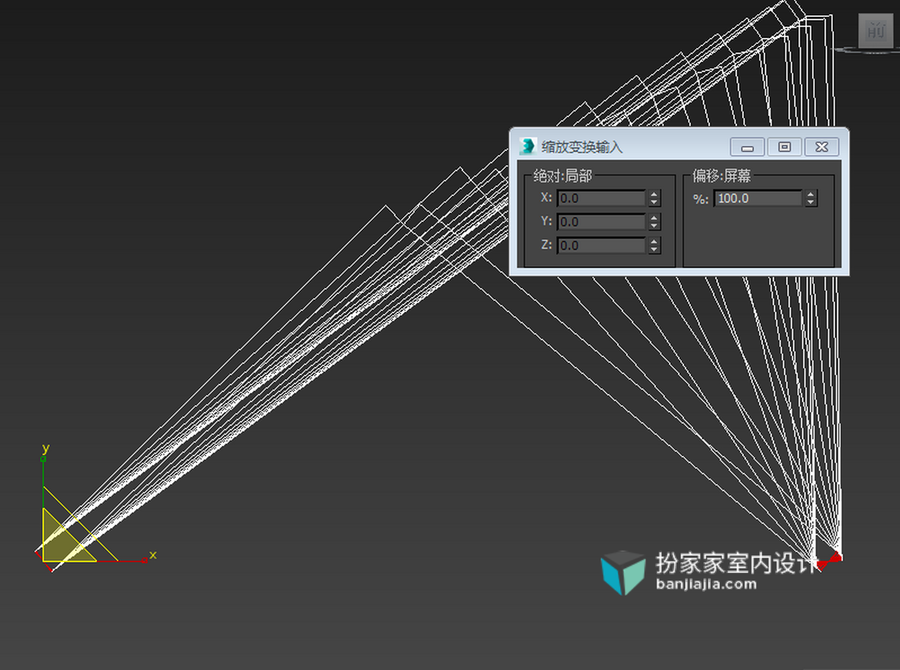

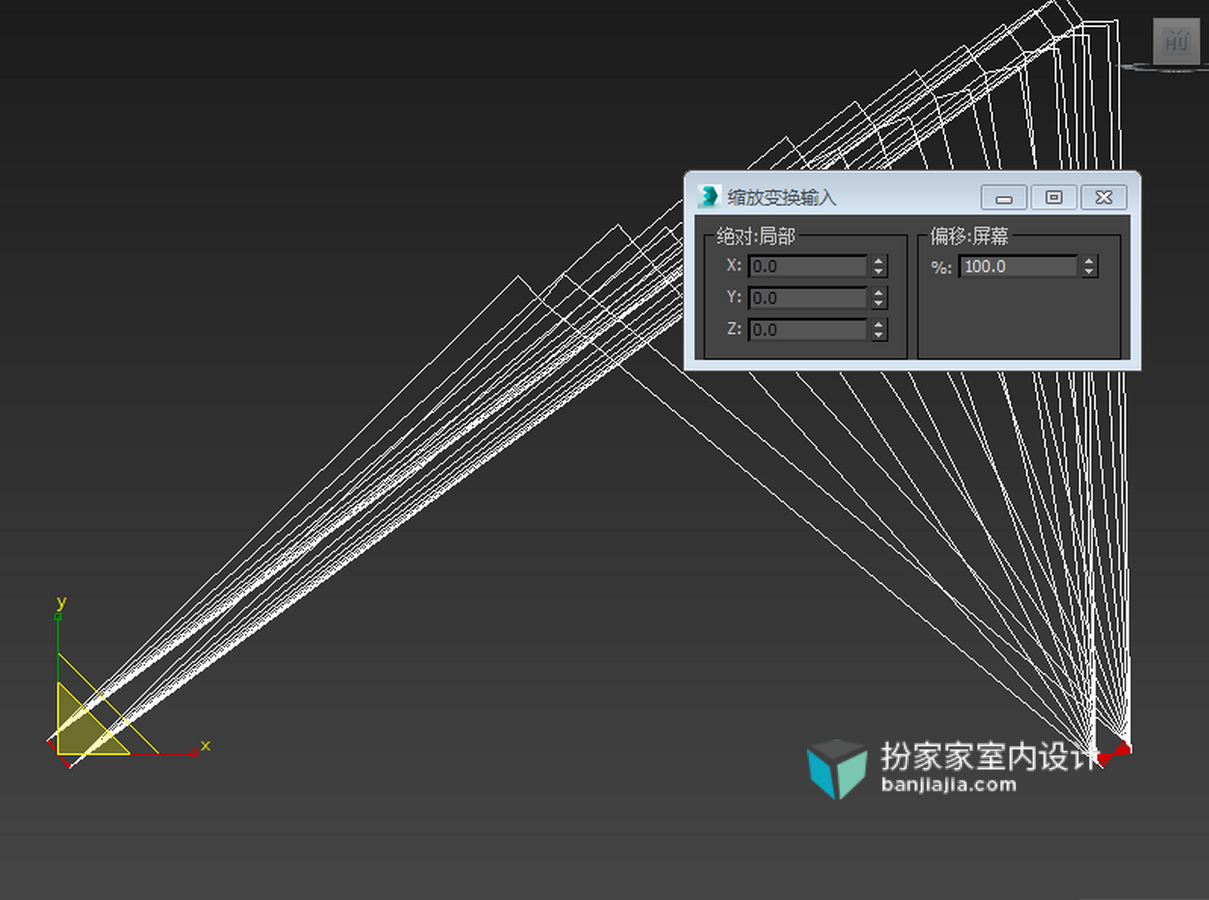

16.缩放长度为百分之50

【小伟建模图文】交叉结构木质造型椅

17.选择下面这些面稍微挤出一些

建模图文

18.移除不要的线

扮家家

19.上面提取这些线,可渲染,得到这些小圆柱

建模

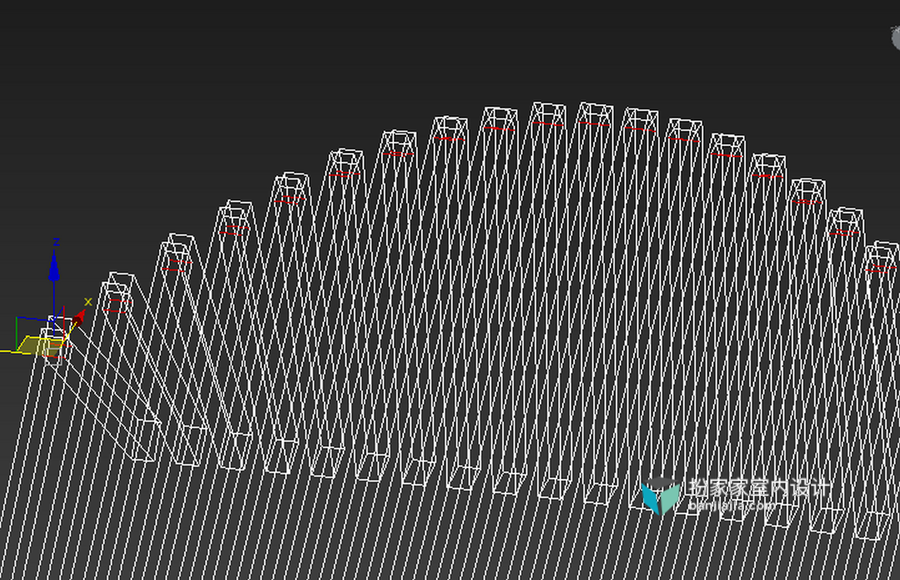

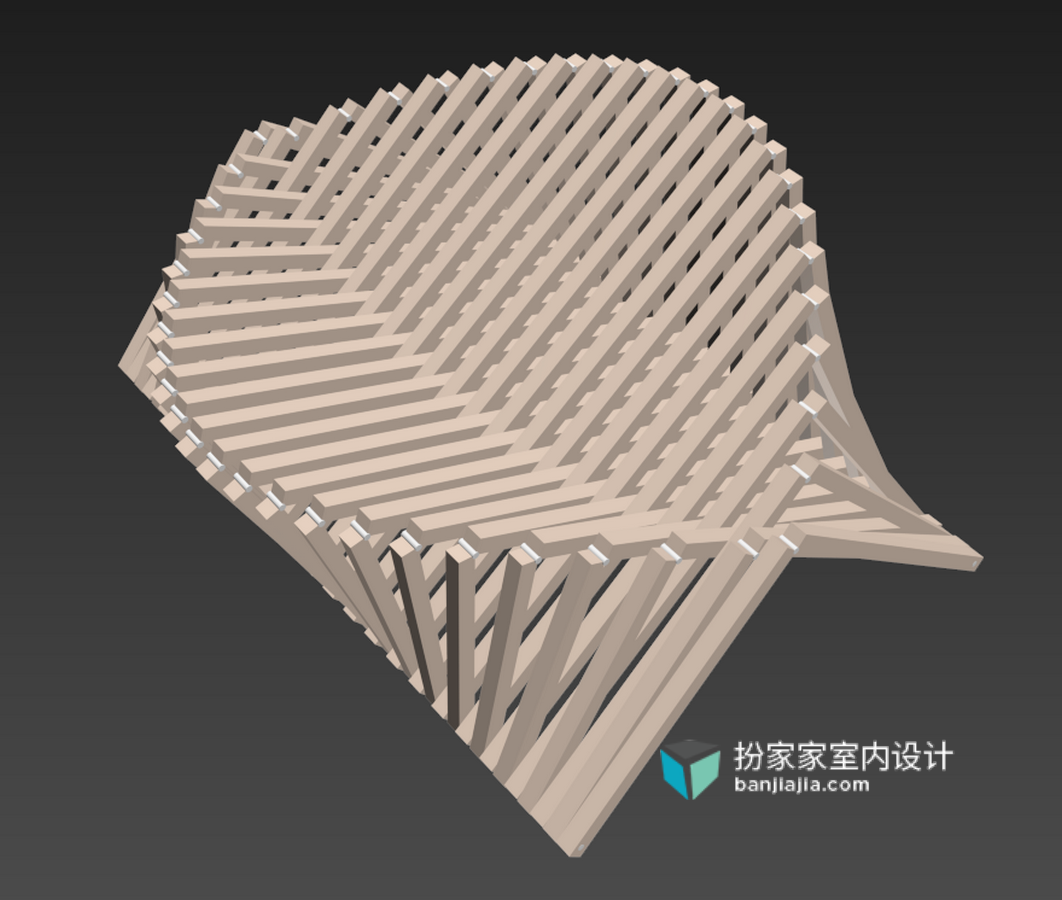

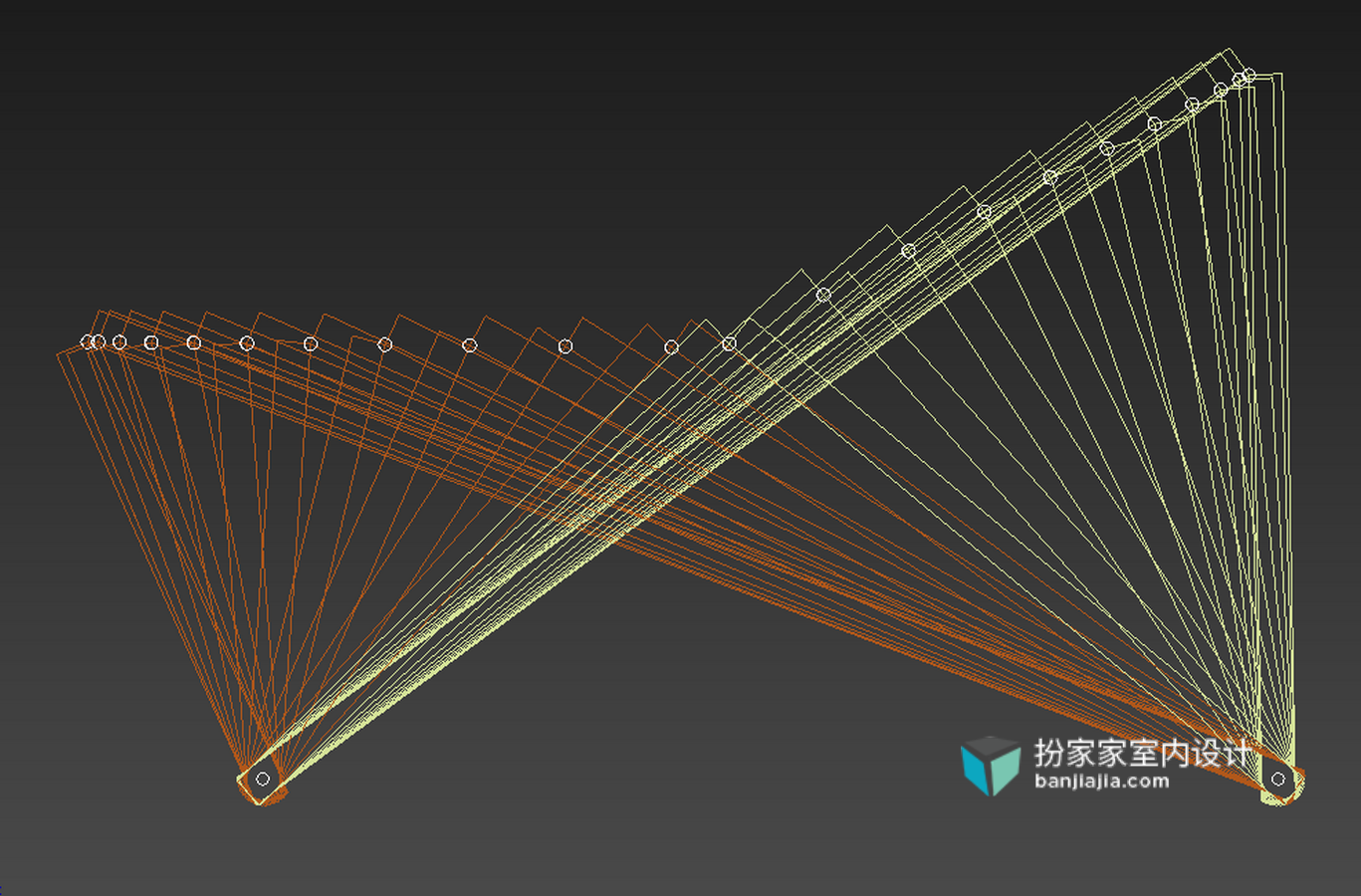

20.同理制作左边的这些,错开捕捉放置在一起,下面做两个圆柱穿起来

原创

3d

学会了吗?有疑问赶紧下方留言吧!

想要得到小伟老师的真传~就赶紧联系我们哦!造型椅子
